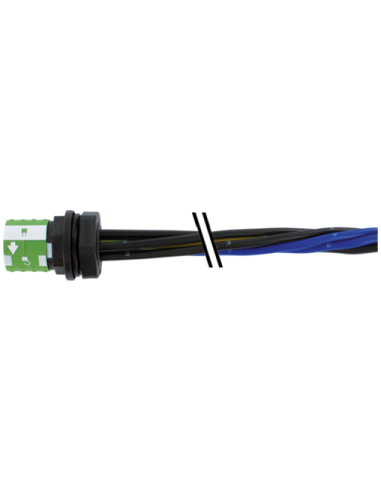

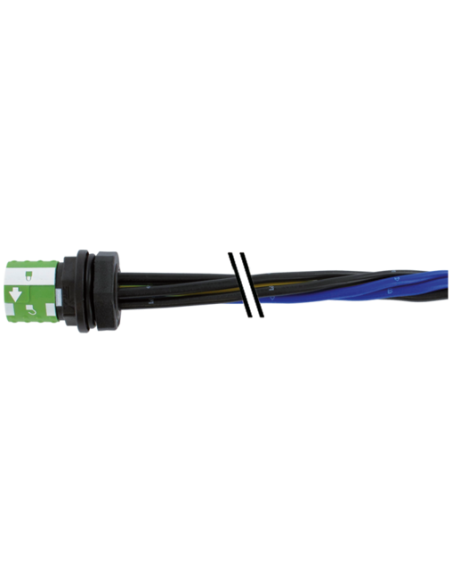

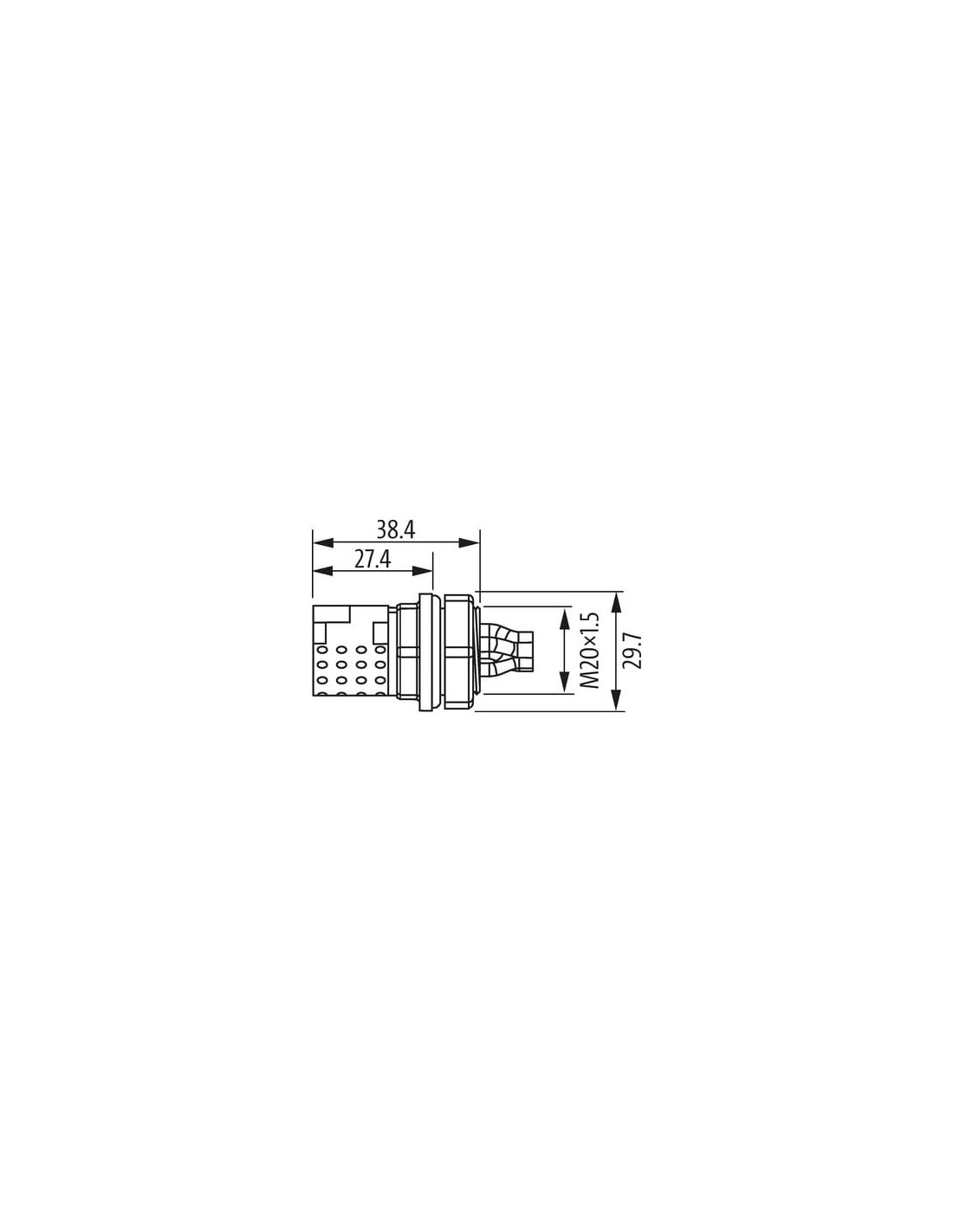

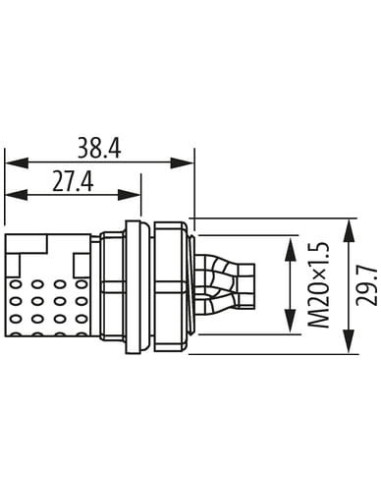

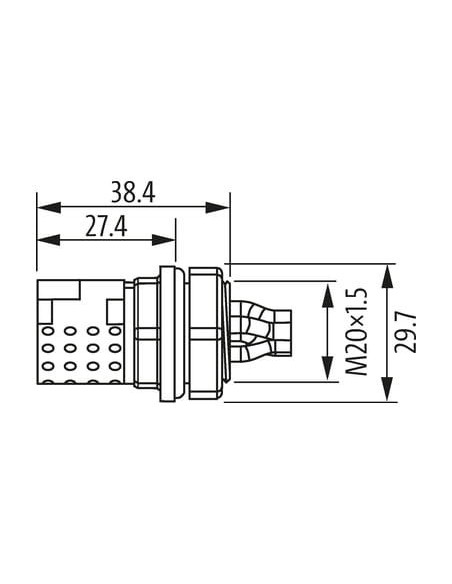

Gniazdo z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

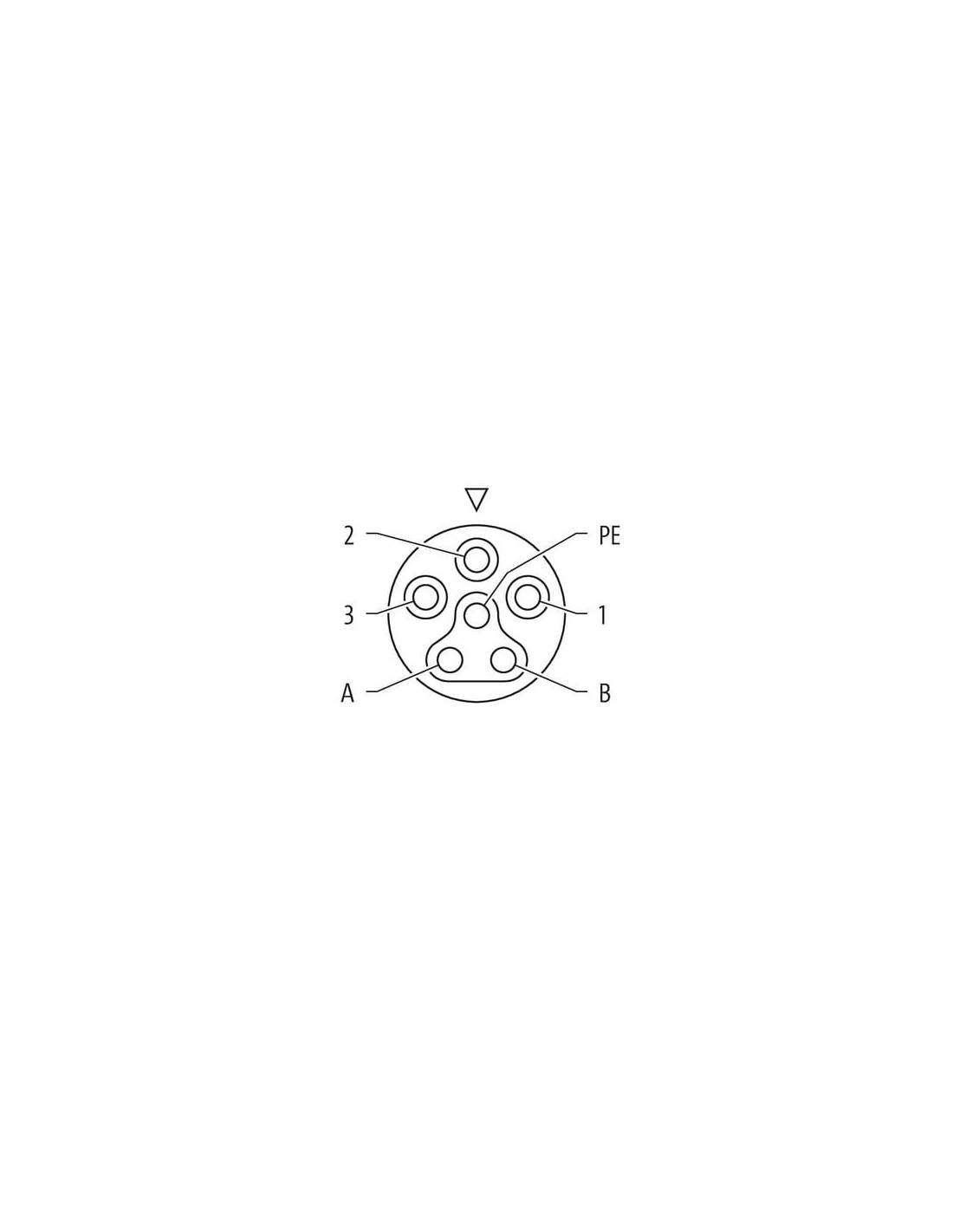

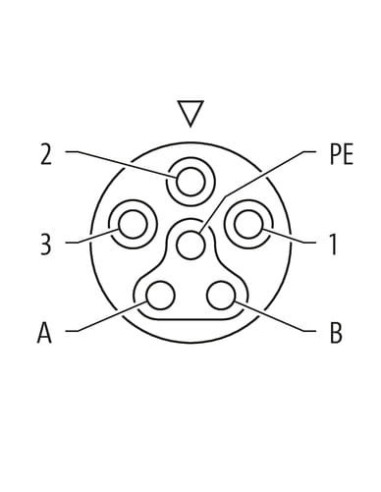

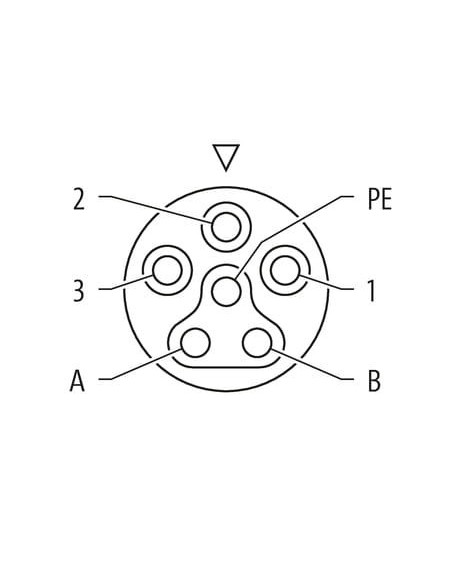

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Gniazdo zasilania żeńskie MQ15-X montaż przedni 6-pinowe – 7000-P8191-P800025
Gniazdo zasilania żeńskie MQ15-X przeznaczone do montażu na panelu przednim to solidny i uniwersalny komponent z serii MQ15, oferujący 6-pinowe połączenie oraz wysoką odporność mechaniczną i elektryczną. Sprawdza się doskonale w zastosowaniach przemysłowych, gdzie niezawodność sygnału i zasilania jest kluczowa.
Zastosowanie gniazda zasilania MQ15-X – rozwiązanie dla automatyki i przemysłu
Wytrzymała konstrukcja złącza panelowego MQ15-X umożliwia efektywne łączenie przewodów mocy i sygnałowych w szafach sterowniczych, automatyce przemysłowej, liniach produkcyjnych oraz systemach rozdziału energii. Zastosowanie wysokiej klasy materiałów sprawia, że gniazdo sprawdzi się w środowiskach o podwyższonych wymaganiach chemicznych i mechanicznych, zapewniając ochronę w warunkach zapylenia oraz wilgoci.
Montaż i budowa – dane użytkowe
Gniazdo panelowe MQ15-X wyposażone jest w bagnetowy system zamykania, co gwarantuje szybki i pewny montaż. Mosiężna, niklowana obudowa oraz izolowane styki ze stopu miedzi zapewniają długą żywotność i wysoką odporność na uszkodzenia mechaniczne. Kabel o długości 0,25 m z 6 przewodami ułatwia instalację i integrację z różnorodnymi aplikacjami.
- Bagnetowy system zamykania – szybka i bezpieczna instalacja.
- Montaż przedni do panelu – wygodne mocowanie, przejrzyste prowadzenie przewodów.
- Klasa ochrony IP67 – pełna odporność na kurz i zanurzenia w wodzie.
- Typowe zastosowania: automatyka przemysłowa, rozdzielnice, urządzenia przemysłowe, linie produkcyjne, maszyny i sterowniki.
Wytrzymałość i bezpieczeństwo w trudnych warunkach
Gniazdo MQ15-X zostało zaprojektowane z myślą o maksymalnej wytrzymałości na cykle wtykowe i obciążenia mechaniczne (przynajmniej 500 cykli podłączeń). Stosowane materiały gwarantują doskonałą odporność chemiczną na oleje i benzynę. Obudowa klasy I według normy IEC 60664-1 oraz izolacja PVC przewodów zapewniają dodatkową ochronę użytkownika i urządzeń.
Parametry elektryczne i przewody zasilające
Złącze umożliwia przesyłanie napięcia do 600 V oraz pracę z prądami obciążeniowymi do 16 A (dla styków zasilania). Skrętka miedziana ocynowana o przekroju 2,5 mm² zapewnia niezawodne przesyłanie energii i sygnałów przy zachowaniu elastyczności instalacyjnej. Kolorystyka przewodów (czarny x3, zielono-żółty PE, niebieski x2) ułatwia prawidłowe łączenie i diagnostykę.
Odporność na czynniki zewnętrzne i bezpieczeństwo użytkowania
Gniazdo zasilania MQ15-X cechuje się podwyższoną odpornością na działanie płomienia zgodnie z UL 1581 § 1100 FT2 oraz IEC 60332-2-2. Posiada dopuszczenia UL 50E oraz stopień ochrony NEMA 3, 4, 6P, co pozwala na jego stosowanie zarówno wewnątrz, jak i na zewnątrz budynków.
- Temperatura pracy: od -40°C do +70°C (w zależności od jakości kabla)
- Izolacja przeciwprzepięciowa: do 2,5 kV
- Zalecane środki montażowe: stosowanie odprowadzeń naprężeń mechanicznych oraz zachowanie minimalnych promieni gięcia kabla dla zapewnienia klasy szczelności.

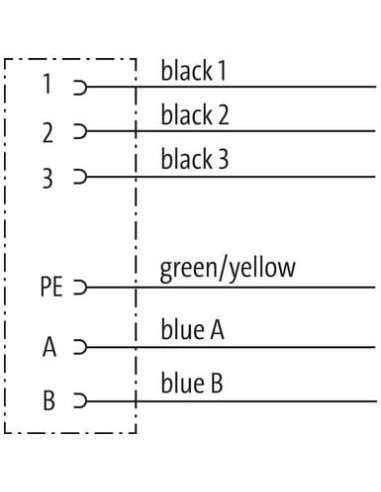

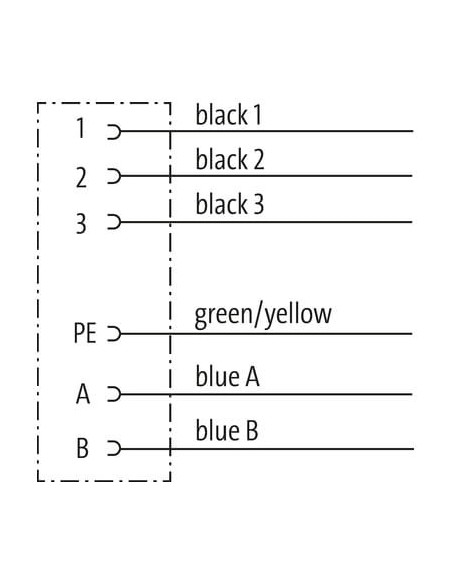

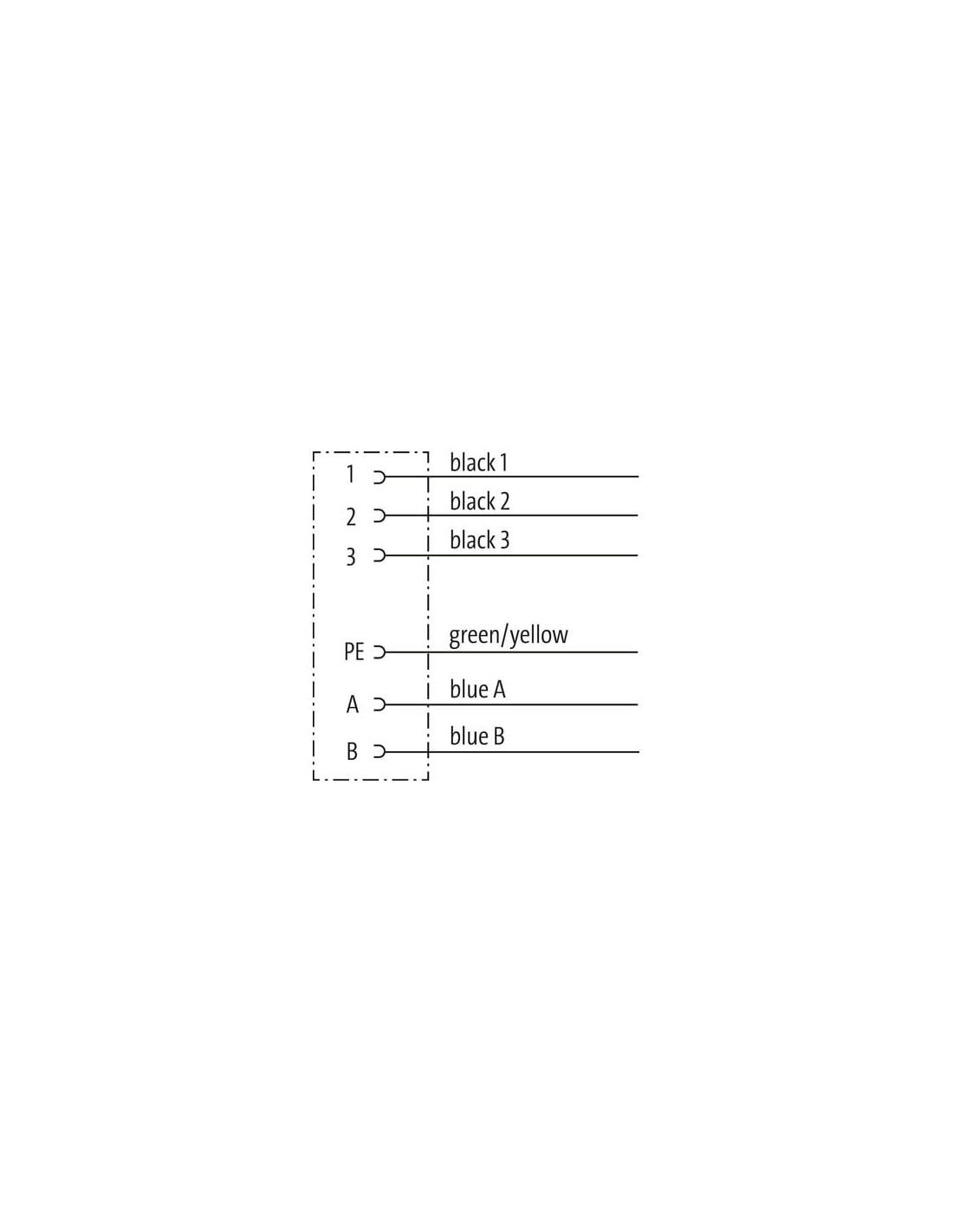

Schematy i konfiguracja pinów
Klarowne oznaczenie pinów oraz graficzny schemat połączeń (na podstawie oryginalnej dokumentacji technicznej) ułatwiają szybki montaż, diagnostykę i integrację z innymi elementami instalacji automatyki.
- Piny mocy i sygnałowe są rozdzielone, aby zwiększyć bezpieczeństwo pracy.
- Przewód ochronny PE w wyraźnym kolorze zielono-żółtym.
- Schemat budowy zgodny z wymaganiami przemysłu automatyki.
Gniazdo zasilania żeńskie MQ15-X 7000-P8191-P800025 stanowi skuteczne i trwałe rozwiązanie dla aplikacji, w których istotne są niezawodność, bezpieczeństwo i elastyczność montażu. Dzięki uniwersalnej budowie oraz wysokim parametrom ochronnym znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej.
