Wtyk z kołnierzem
M12, 4-piny
Kodowanie T
Montaż na przednim panelu
z podłączoną skrętką
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | T |
| Materiał styk | Stop miedzi |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie

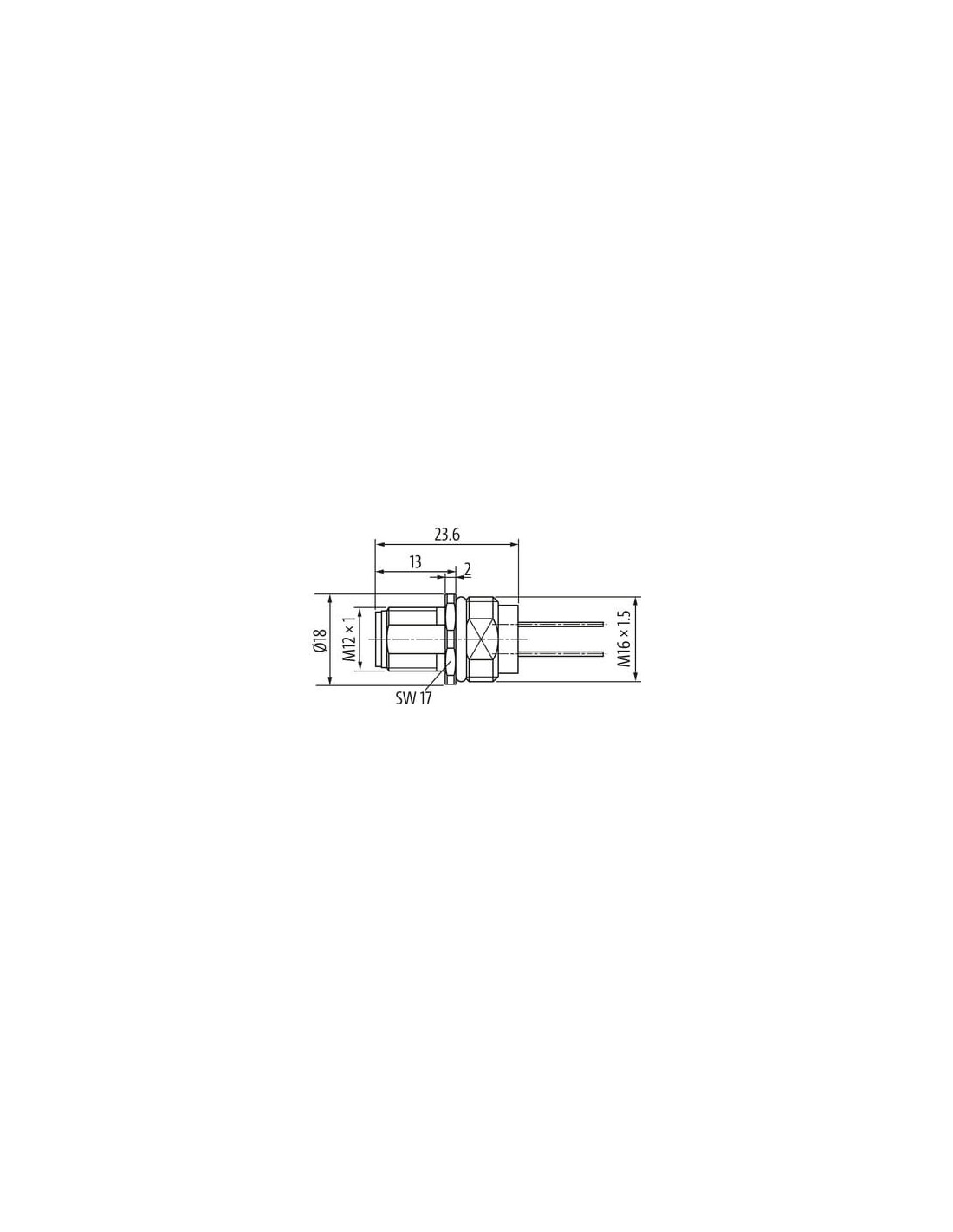

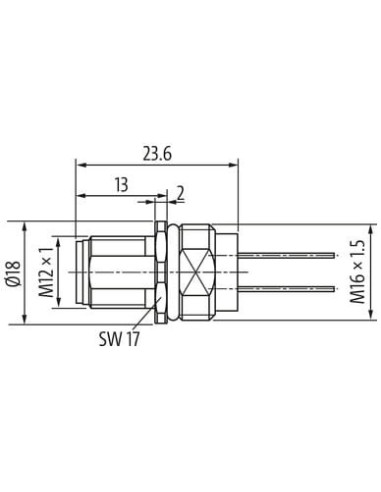

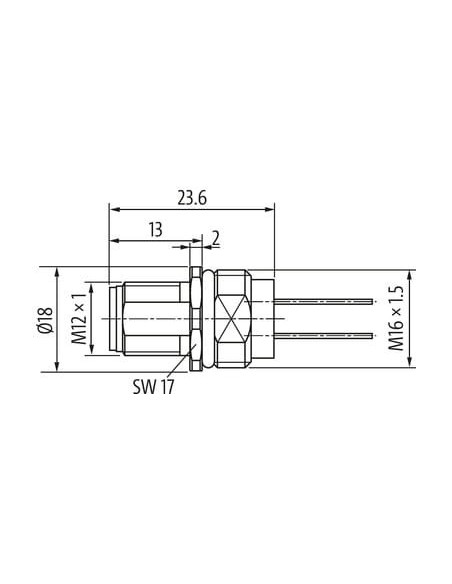

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 941 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 85 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

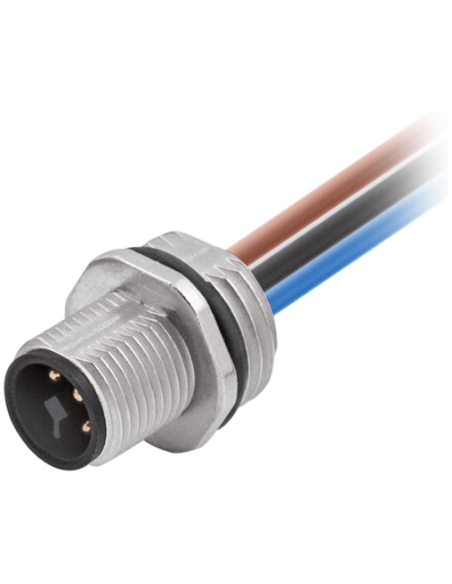

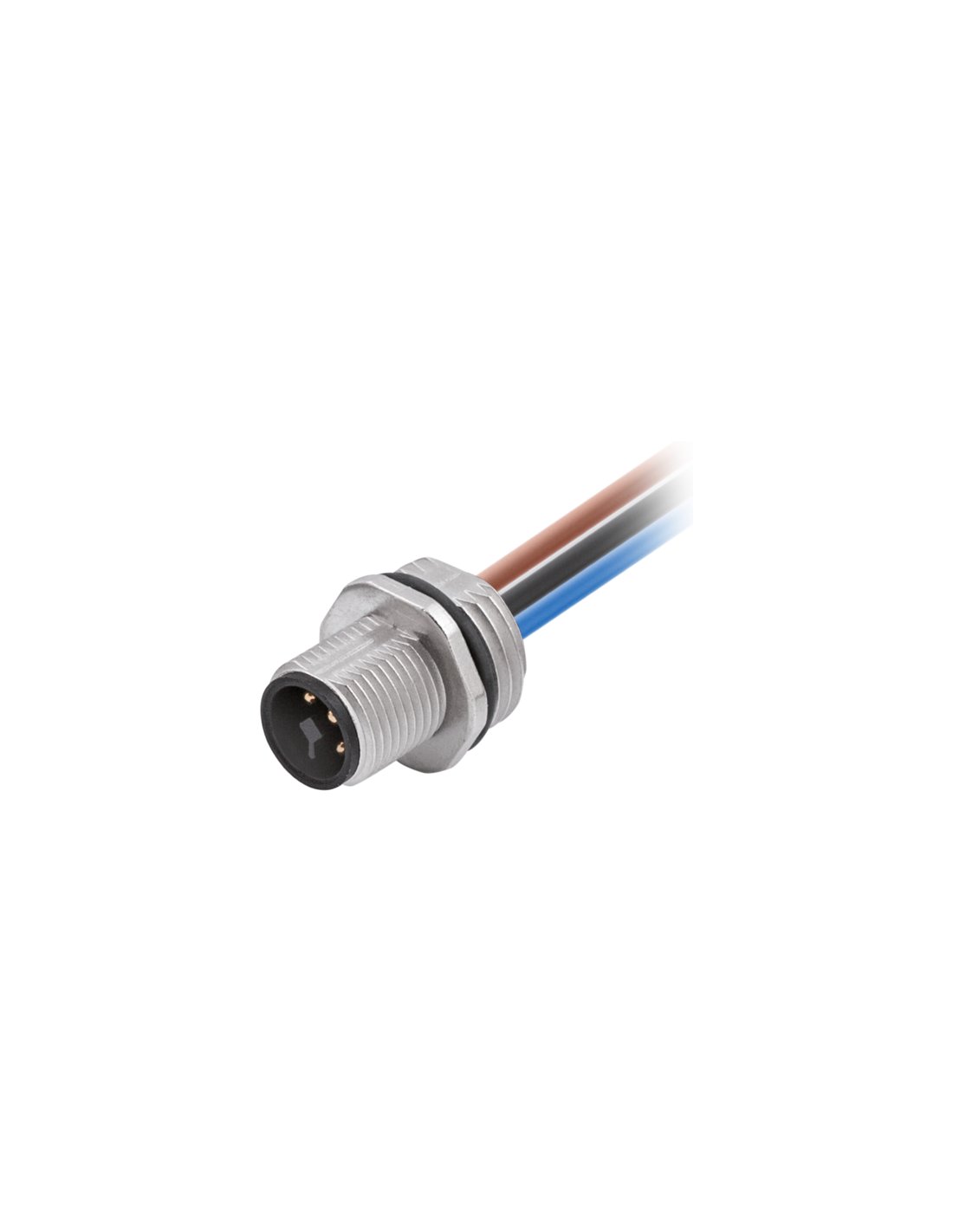

Gniazdo zasilania M12 męskie 4-pinowe z przewodami – kod 7000-P7281-9410020
Gniazdo zasilania M12 męskie z przewodem to niezawodne rozwiązanie do zastosowań przemysłowych, szczególnie w automatyce oraz instalacjach wymagających wysokiego poziomu niezawodności i bezpieczeństwa połączenia. Złącze posiada 4 piny i jest kodowane w systemie T, co umożliwia precyzyjne i bezpieczne podłączenie zasilania.
Zastosowanie i możliwości wykorzystania gniazda M12 męskiego
Złącze M12 T-kodowane jest szeroko stosowane w systemach zasilania urządzeń automatyki przemysłowej, w systemach zasilania maszyn oraz tam, gdzie niezbędna jest odporność na trudne warunki środowiskowe i niezawodność transmisji zasilania lub sygnału.
- Automatyka przemysłowa – zasilanie modułów oraz czujników i urządzeń wykonawczych
- Szafy sterownicze – umożliwia szybki montaż i serwis
- Maszyny produkcyjne – odporność na drgania i szczelność IP68 gwarantują niezawodność
- Systemy robotyczne – łatwa integracja dzięki montażowi na panelu frontowym
- Instalacje energetyczne – bezpieczne przesyłanie prądów do 12 A i napięć do 63 V DC
Najważniejsze cechy techniczne złącza zasilania M12
Gniazdo zasilania M12 męskie zostało wyposażone w przewód o długości 0,2 m oraz odporną na uszkodzenia izolację z PVC, a także pozłacane styki zwiększające trwałość i niezawodność połączenia. Obudowa typu M12 x 1 zapewnia kompatybilność z większością standardowych gniazd w przemyśle.
- Stopień ochrony IP68 - pełna odporność na pył i wilgoć w stanie połączenia
- Wytrzymałość na temperatury od -40°C do +85°C
- Maksymalny prąd pracy – 12 A na każdy styk
- Wysoka odporność mechaniczna - możliwość wykonania co najmniej 100 cykli łączenia i rozłączania
- Żyły kabla o przekroju 1,5 mm² dla bezpiecznego przesyłu energii
- Kolorystyka żył: brązowy, biały, niebieski, czarny – jasna i łatwa identyfikacja
Budowa i montaż – wygoda dla instalatora
Dzięki montażowi na panelu frontowym oraz zastosowaniu gwintu M16 x 1.5 i nakrętki SW17, mocowanie złącza w obudowie lub pulpicie jest szybkie i pewne. Konstrukcja umożliwia podłączenie nawet w trudnodostępnych miejscach, a zastosowanie przewodu odpornego na oleje, płomienie oraz benzynę zapewnia trwałość w środowiskach przemysłowych i automatyki.

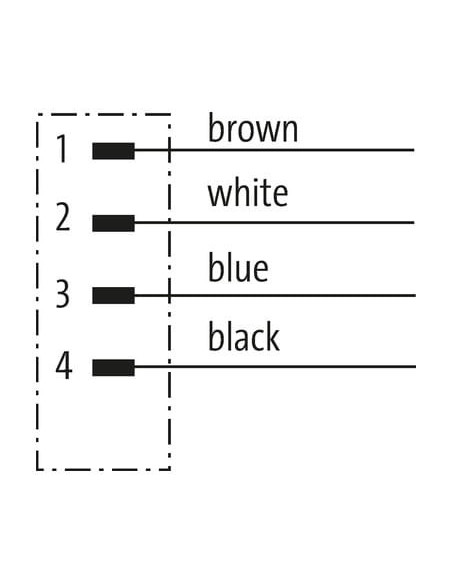

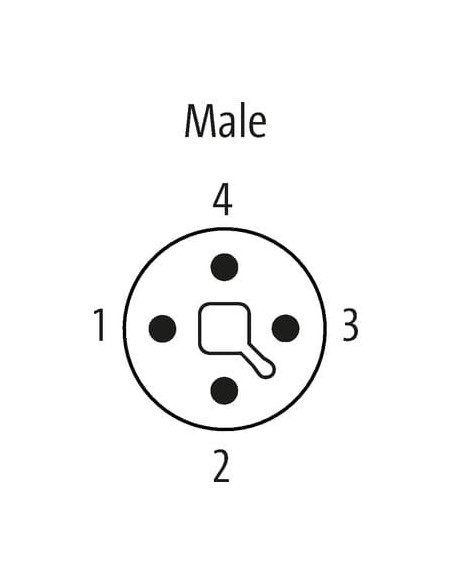

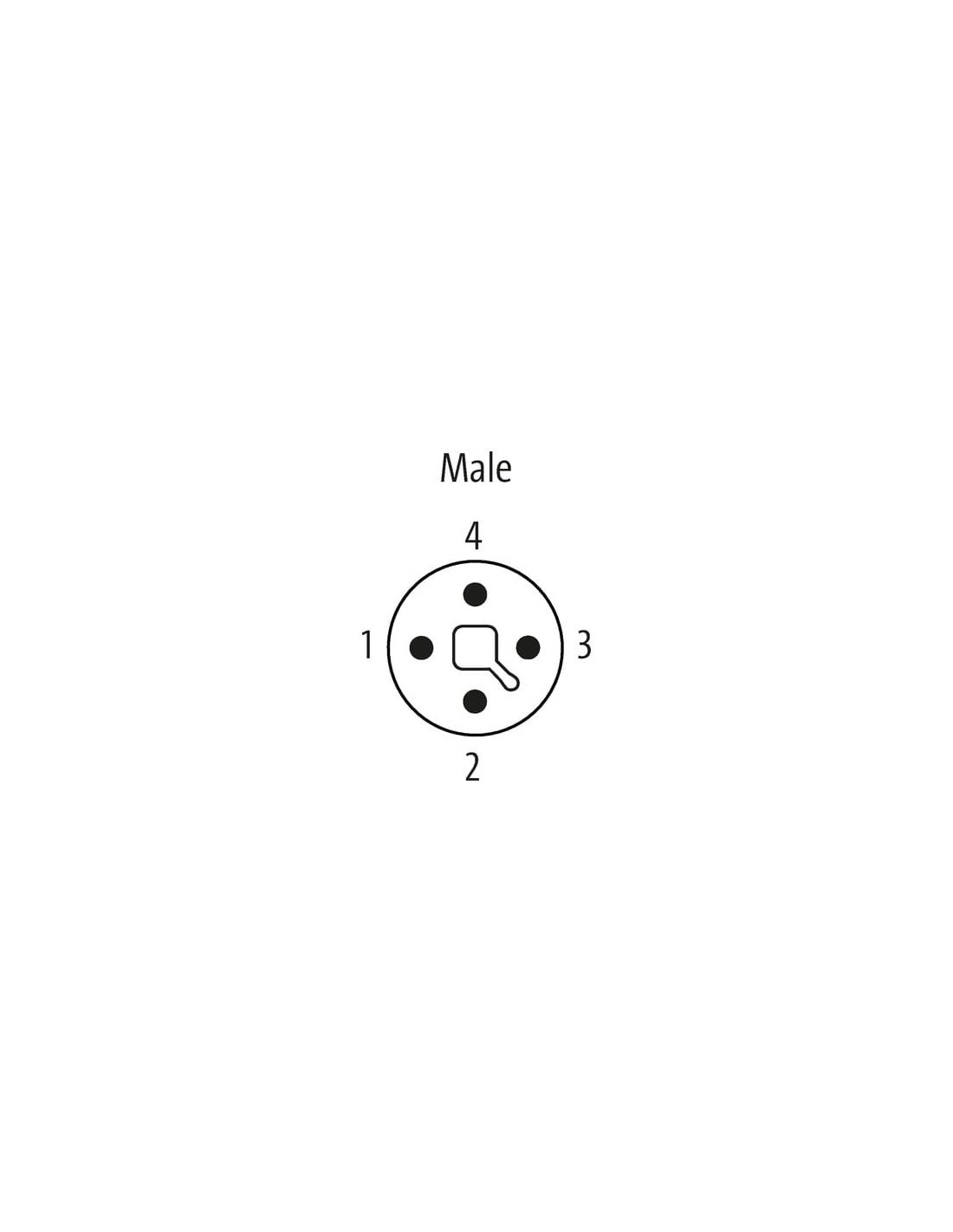

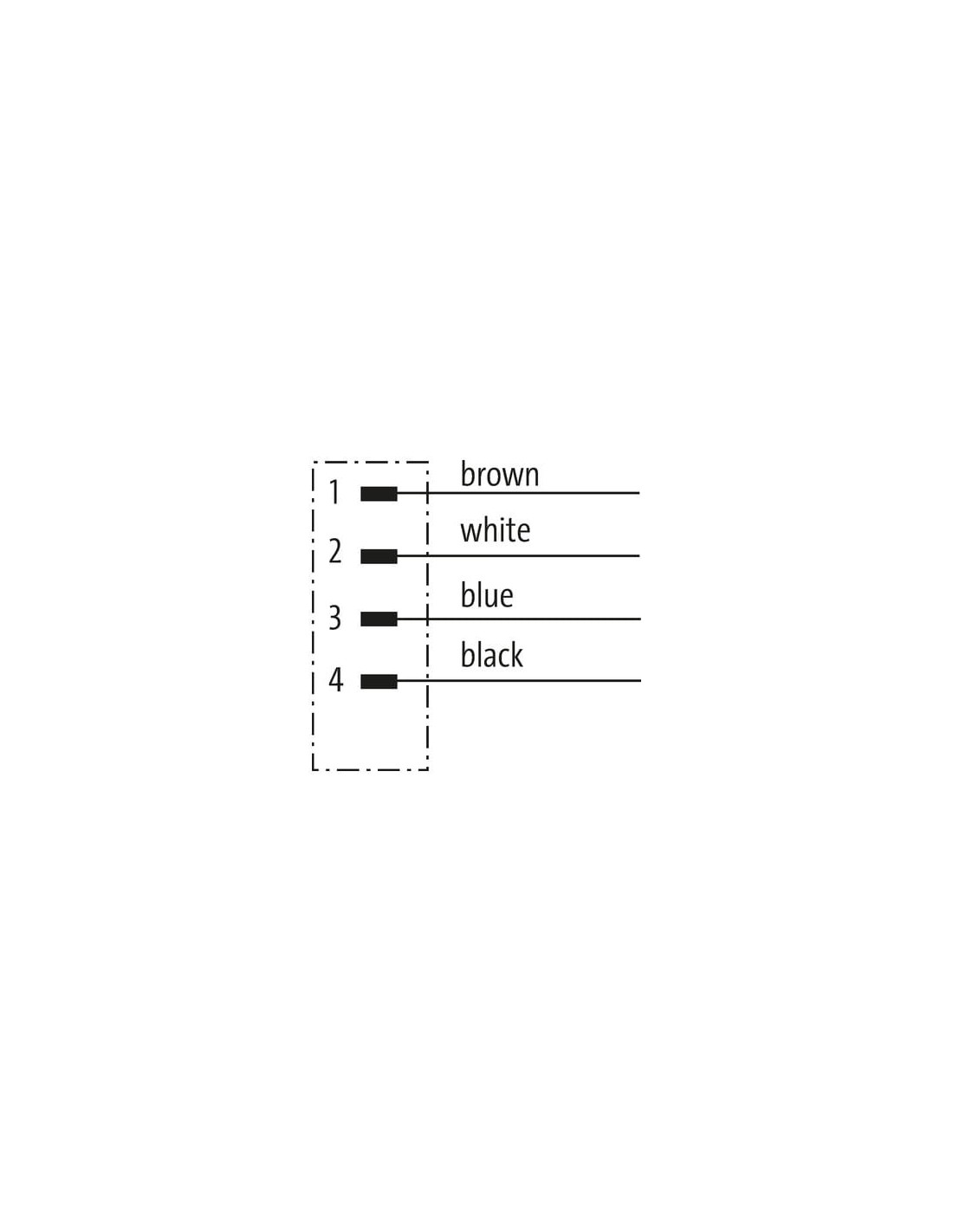

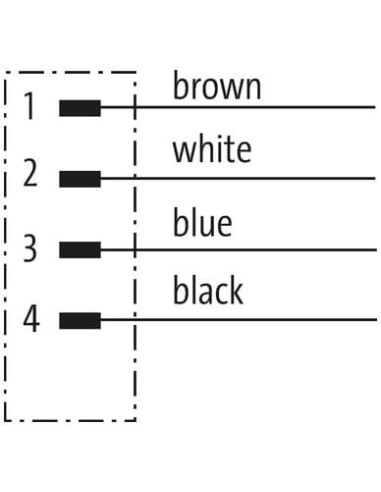

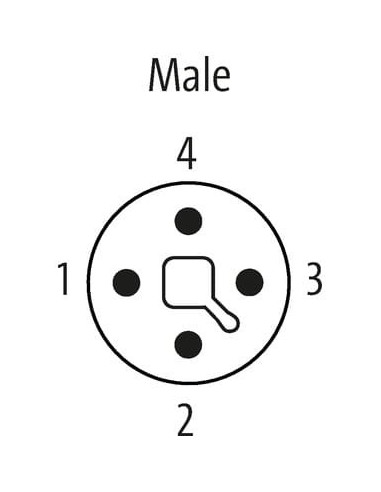

Wyprowadzenia przewodów i schemat połączeń – M12 T-kodowane
Dzięki czterem niezależnym stykom (pin 1 – brązowy, pin 2 – biały, pin 3 – niebieski, pin 4 – czarny) możliwe jest łatwe i bezpieczne podłączenie zarówno w typowych, jak i zaawansowanych aplikacjach wymagających pewnego zasilania.
- Schemat wyprowadzeń ułatwia szybką identyfikację i podłączenie
- Odporny na uszkodzenia mechaniczne przewód
- Spełnione normy odporności materiałowej i bezpieczeństwa – między innymi UL, IEC
Podsumowanie – gniazdo zasilania M12 do zastosowań profesjonalnych
Gniazdo zasilania M12 męskie S.Cod. T-kodowane z przewodami to optymalne rozwiązanie w sektorze przemysłowym, gdzie kluczowa jest niezawodność połączeń i bezpieczeństwo zasilania. Dzięki solidnej budowie i wysokiej klasie szczelności doskonale sprawdza się w automatyce, szafach elektrycznych, maszynach i robotach przemysłowych, zapewniając trwałość oraz łatwy montaż.
