Wtyk płytki drukowanej
Męski prosty
M12, 5-piny
Kodowanie A
Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 60 V |
| Napięcie robocze DC | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |

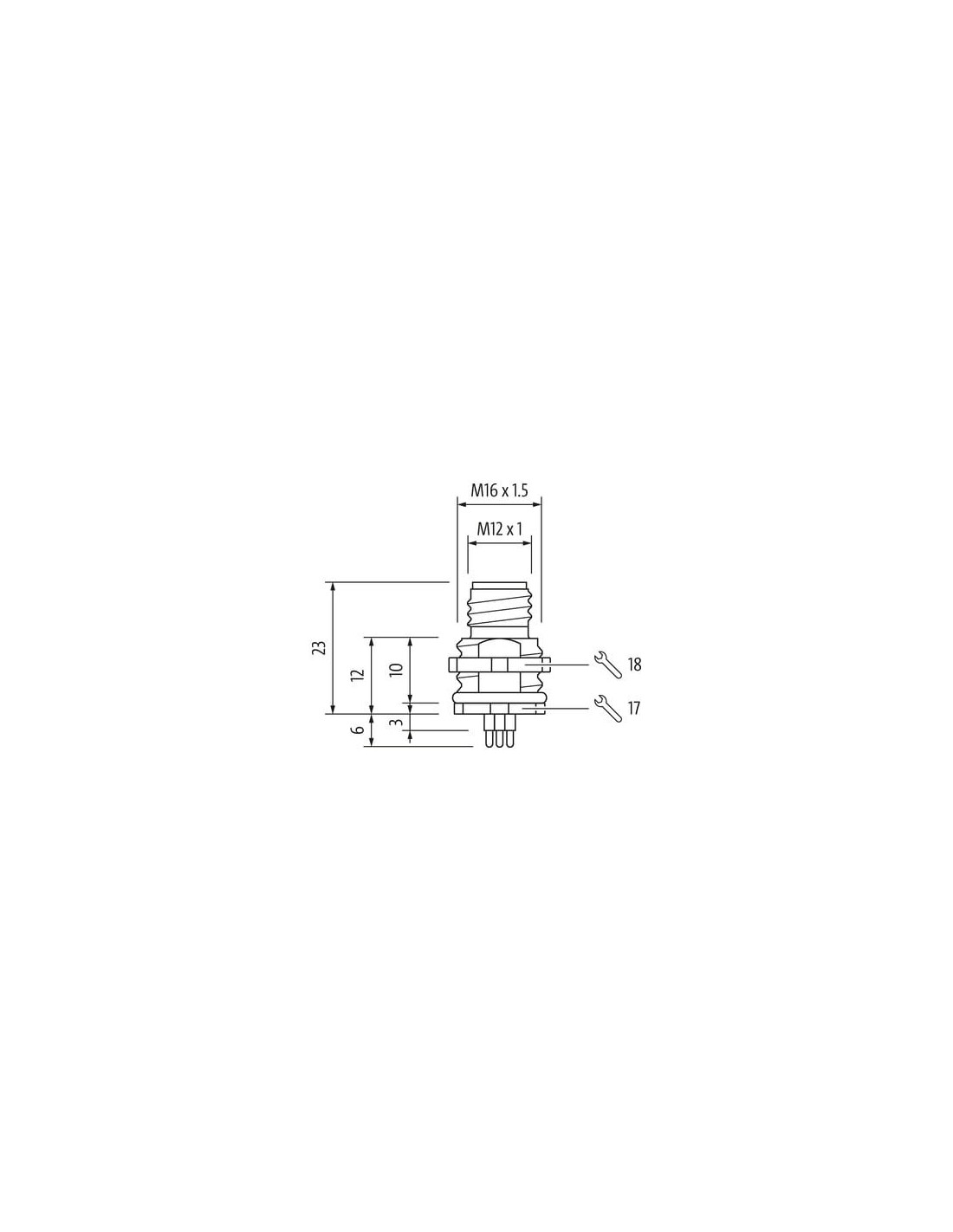

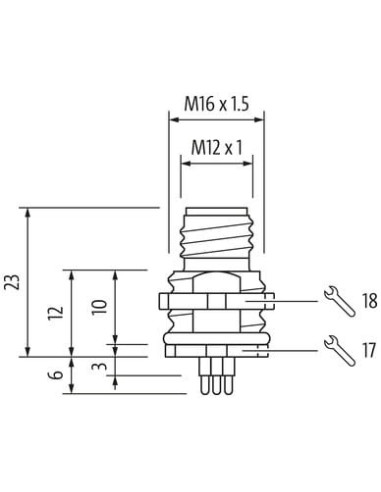

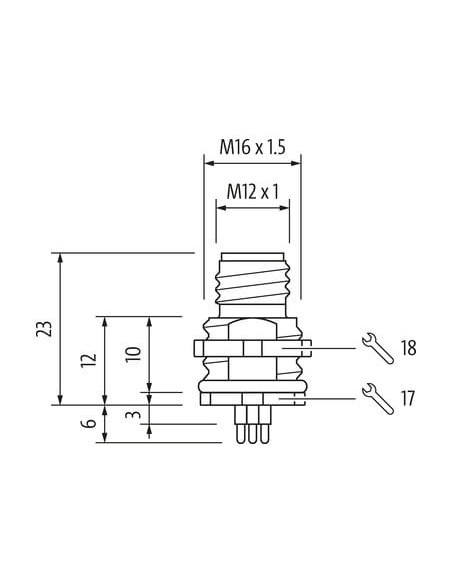

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

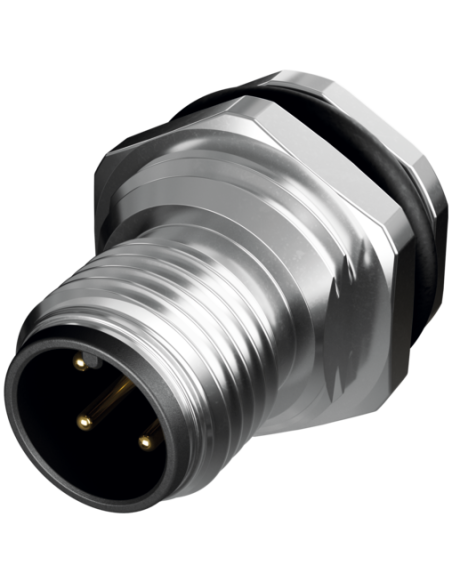

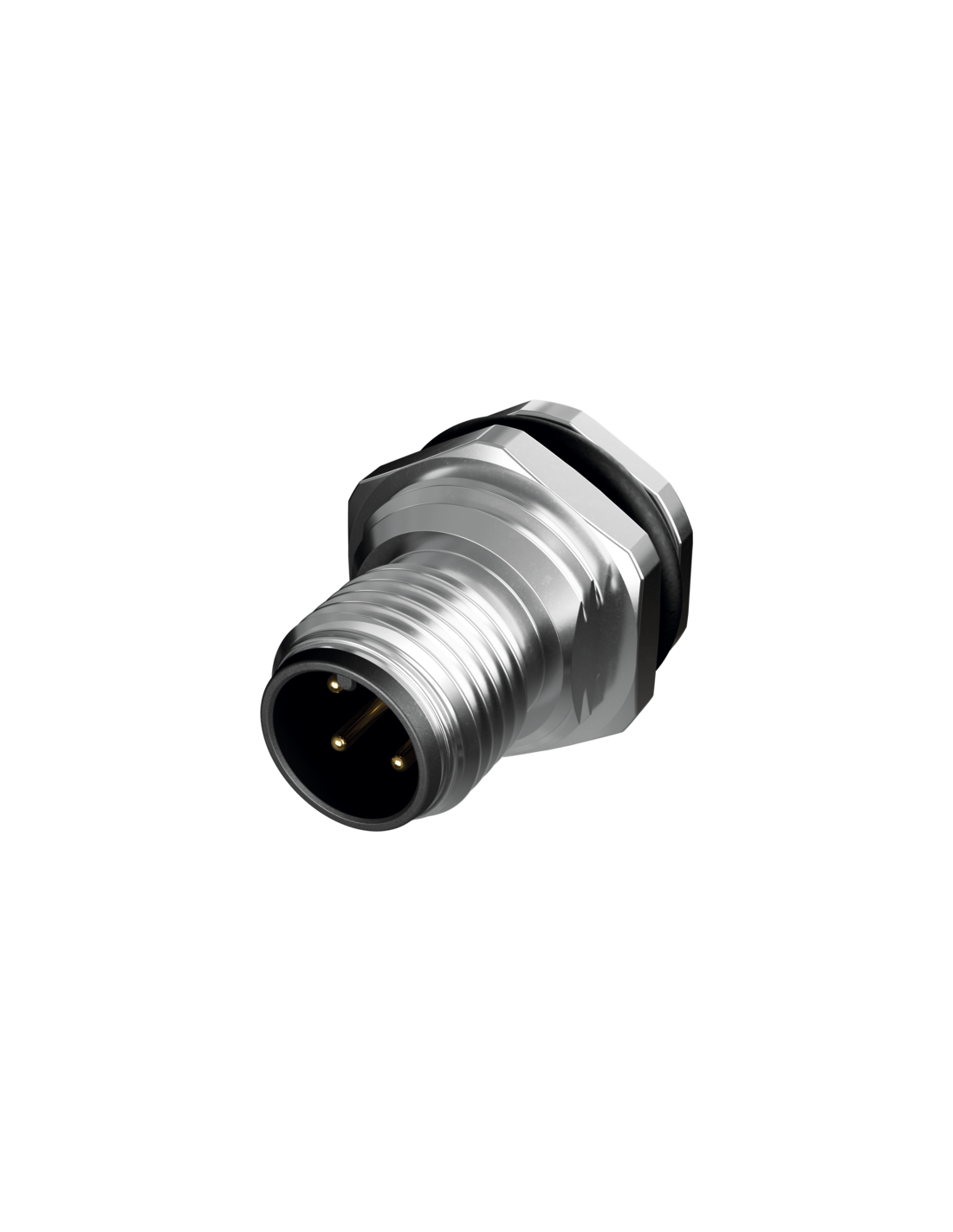

Gniazdo M12 męskie 0° a-cod. uchwyt ścienny 7000-R2115-11A2400 – solidne połączenia dla przemysłu
Gniazdo M12 męskie 0° o oznaczeniu 7000-R2115-11A2400 to wysokiej jakości komponent przeznaczony do niezawodnych połączeń elektrycznych w instalacjach przemysłowych oraz automatyce. Produkt został zaprojektowany z myślą o montażu na tylnym panelu urządzeń i dedykowany jest do zastosowań, w których istotne są trwałość oraz stabilność połączenia.
Najważniejsze cechy techniczne gniazda M12 męskiego – jakość i bezpieczeństwo
- Męskie, proste złącze z 5 pozłacanymi pinami w standardzie M12
- Kodowanie typu A – powszechnie stosowane rozwiązanie w systemach automatyki
- Stopień ochrony IP67 zapewnia odporność na pył i wodę (przy skręceniu i włożeniu złącza)
- Przyłącze lutowane THT (Through Hole Technology) – łatwy montaż na płytce PCB, wysoka wytrzymałość mechaniczna
- Wytrzymałość temperaturowa: od -40°C do +85°C, odpowiednie do pracy w trudnych warunkach środowiskowych
- Maksymalne napięcie robocze: 60 V AC/DC, prąd do 4A na jeden styk
- Odporny na uszkodzenia i drgania – wyposażony w solidny uchwyt ścienny oraz zabezpieczenie przeciwwstrząsowe
- Obudowa i elementy przewodzące wykonane ze stopu miedzi oraz PA66, zapewniające wysoką przewodność i odporność na korozję
Zastosowania gniazda M12 męskiego z kodowaniem A
Gniazdo M12 męskie 0° znajduje szerokie zastosowanie w systemach transmisji sygnałów i zasilania w branżach takich jak automatyka przemysłowa, robotyka, budowa maszyn, transport czy infrastruktura techniczna budynków. Umożliwia szybkie i stabilne łączenie przewodów z obwodami drukowanymi oraz panelami urządzeń.
- Podłączanie czujników i elementów wykonawczych
- Interfejsy komunikacyjne maszyn i urządzeń
- Systemy sterowania, rozdzielnie automatyki
- Zastosowania w warunkach o wysokim stopniu zapylenia lub wilgotności
Budowa i montaż gniazda M12 – wygoda oraz uniwersalność
Gniazdo montowane na panelu z gwintem M12 x 1 umożliwia łatwy i szybki montaż zarówno w nowo projektowanych systemach, jak i podczas modernizacji istniejących instalacji. Dzięki konstrukcji odpornej na drgania oraz solidnemu zabezpieczeniu przeciwwstrząsowemu gniazdo sprawdzi się także w środowisku o podwyższonych wymaganiach dotyczących niezawodności.
Złącze wyposażone jest w pozłacane styki, co oferuje wysoką jakość transmisji i minimalizuje ryzyko korozji. Budowa umożliwia realizację pewnego i trwałego połączenia nawet przy częstym użytkowaniu.
Typowe schematy i wymagania montażowe gniazda M12

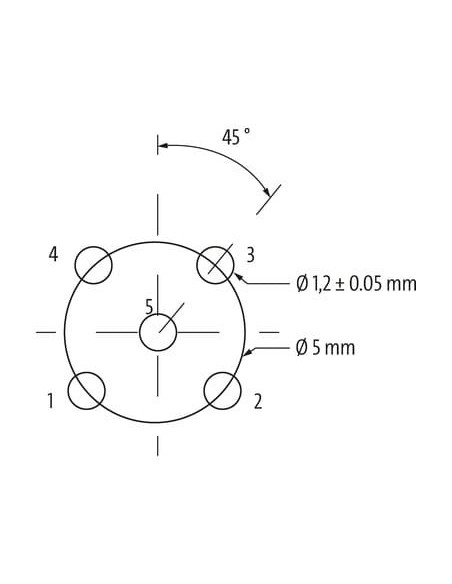

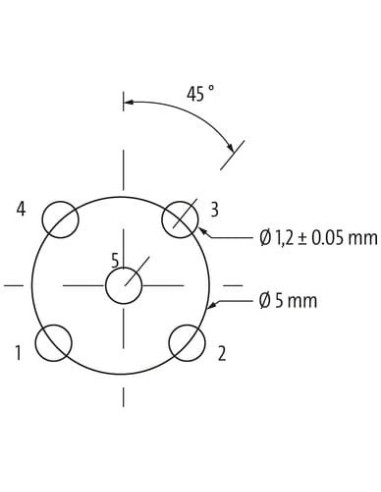

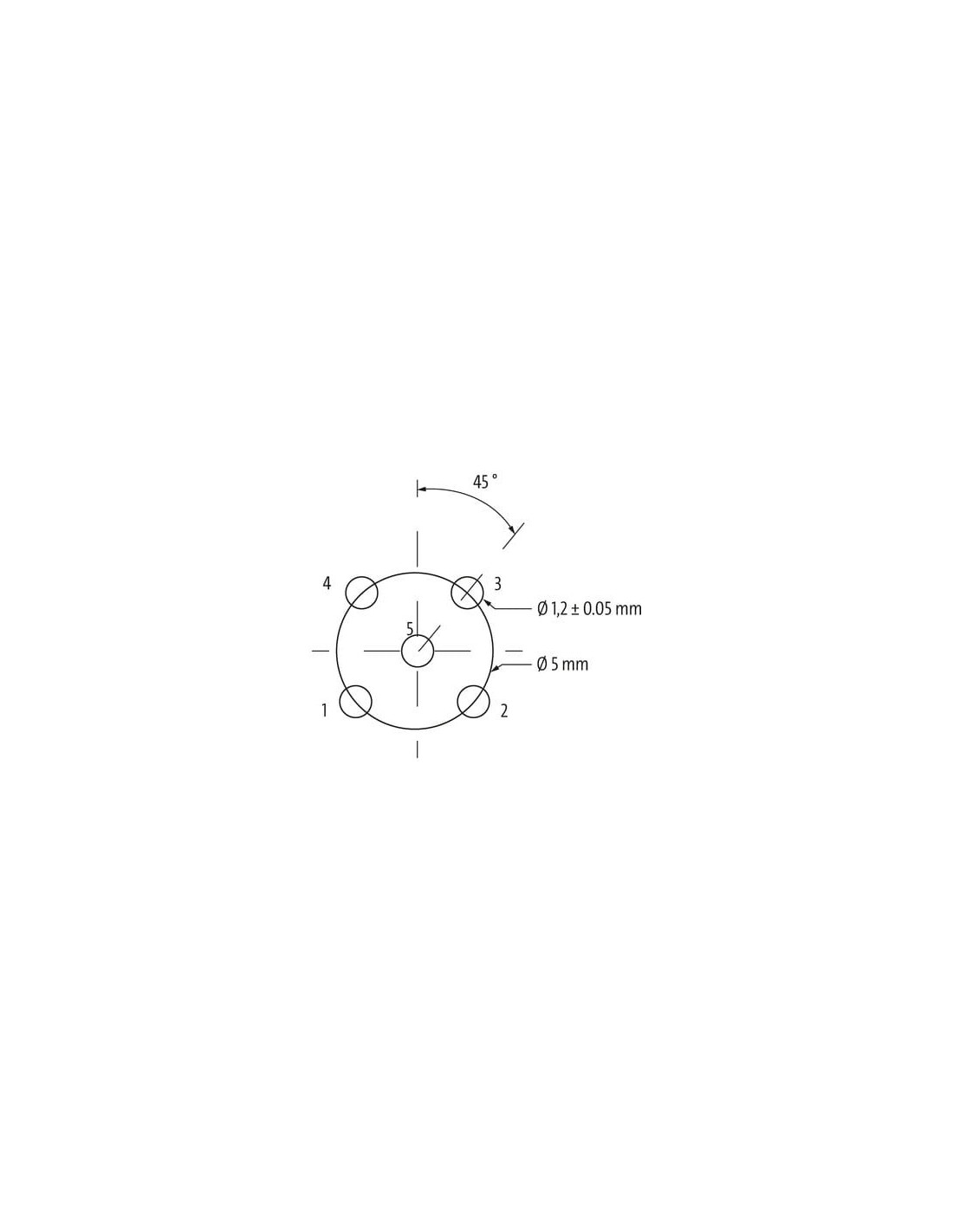

Gniazdo dostarczane jest wraz z szczegółową dokumentacją montażową, zawierającą m.in. układ wyprowadzeń pinów oraz wytyczne dotyczące otworów montażowych na panelu, co pozwala na precyzyjne i bezproblemowe umieszczenie gniazda w obudowie urządzenia.
- Średnica otworu montażowego: 16 mm, opcjonalnie z gwintem lub płaskimi krawędziami
- Optymalny moment dokręcania: 0,6 Nm
- Wyprowadzenia kompatybilne z lutowaniem THT
Gniazdo M12 męskie 0° – niezawodne zasilanie i transmisja sygnałów
Gniazdo M12 męskie 0° 7000-R2115-11A2400 to solidny wybór wszędzie tam, gdzie wymagana jest niezawodność, odporność na trudne warunki oraz wysoka jakość połączenia. Idealne zarówno do nowych instalacji, jak i wymiany uszkodzonych złączy w istniejących systemach przemysłowych.
