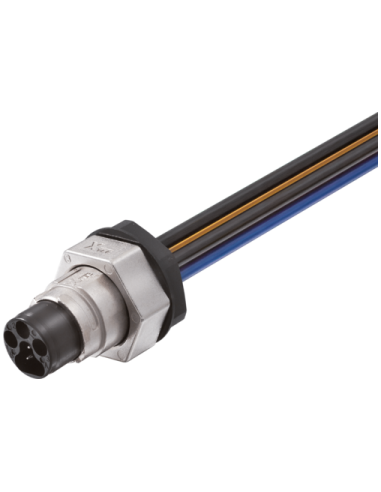

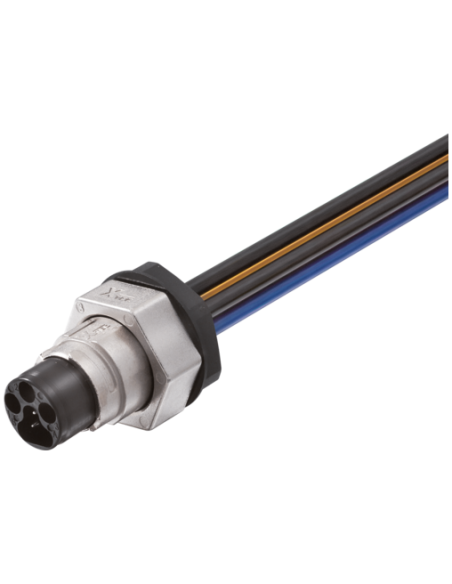

Wtyk z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

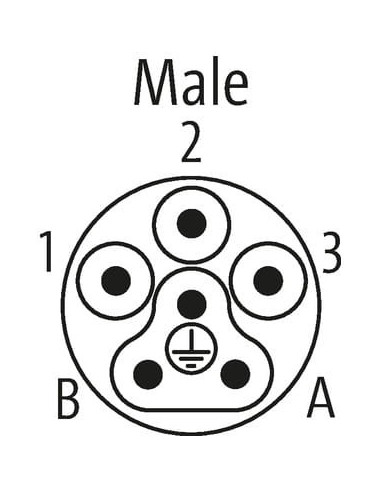

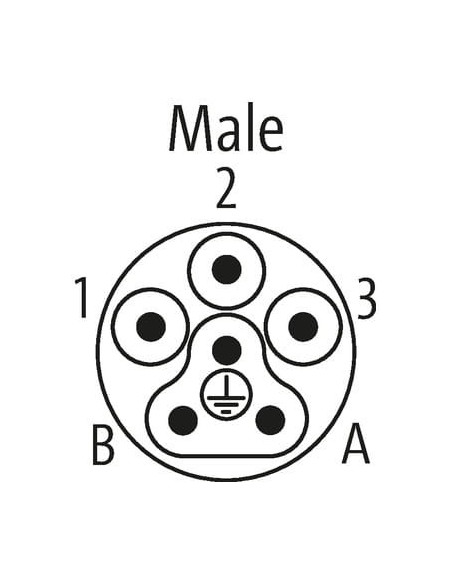

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze z kołnierzem MQ15-X-Power 6-pin z kablem – profesjonalne rozwiązanie do zasilania i sygnału
MQ15-X-Power o numerze katalogowym 7000-P8381-P800015 to wysokiej jakości złącze z kołnierzem, przeznaczone do zastosowań przemysłowych, automatyki oraz instalacji wymagających niezawodnego i trwałego połączenia elektrycznego oraz przesyłu sygnałów.
Zalety i cechy złącza MQ15-X-Power
- Szybki i pewny montaż – Montaż na przednim panelu oraz zamknięcie bagnetowe zapewniają stabilne i bezpieczne zamocowanie złącza w urządzeniach i panelach sterowniczych.
- Wytrzymałość na warunki przemysłowe – Wysoki stopień ochrony IP67 gwarantuje odporność na pył oraz wodę, co sprawia, że produkt doskonale sprawdza się w trudnych i wymagających środowiskach.
- Solidna konstrukcja mechaniczna – Obudowa wykonana z mosiądzu pokrytego niklem oraz elementy izolacyjne z tworzywa PA zapewniają wysoką odporność na uszkodzenia mechaniczne, działanie olejów i chemikaliów oraz długą żywotność.
- Bezpieczeństwo i niezawodność połączenia – Pozłacane styki i ekranowana konstrukcja przewodu minimalizują ryzyko zakłóceń oraz zapewniają bezawaryjny przepływ zasilania i sygnału.
- Szeroki zakres temperatur pracy – Stabilne działanie w temperaturze od -40°C do +90°C pozwala na wykorzystanie złącza zarówno w warunkach wewnętrznych, jak i zewnętrznych.
Zastosowanie złącza MQ15-X-Power 6-pin
Złącze MQ15-X-Power idealnie sprawdzi się w instalacjach automatyki, rozdzielnicach, systemach sterowania, liniach produkcyjnych, panelach maszyn oraz w branżach przetwórczych i transportowych. Dedykowane do przesyłu energii i sygnałów o wysokich wymaganiach prądowych (do 16 A na styk zasilania), zapewnia bezpieczeństwo oraz wysoką wydajność połączeń w:
- zasilaniu silników i serwonapędów,
- systemach automatyki budynkowej,
- instalacjach maszyn przemysłowych,
- aplikacjach wymagających jednoczesnej komunikacji sygnałowej i przesyłu energii.
Budowa i przewód zasilający
Zastosowany 6-żyłowy przewód o przekroju 2,5 mm² (skrętka miedziana, ocynowana) umożliwia przesył wysokich prądów przy niskich stratach oraz skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi. Kable charakteryzują się wysoką odpornością na oleje, chemikalia i płomienie, spełniając normy odporności zgodnie z UL 1581 oraz IEC 60332-2-2.

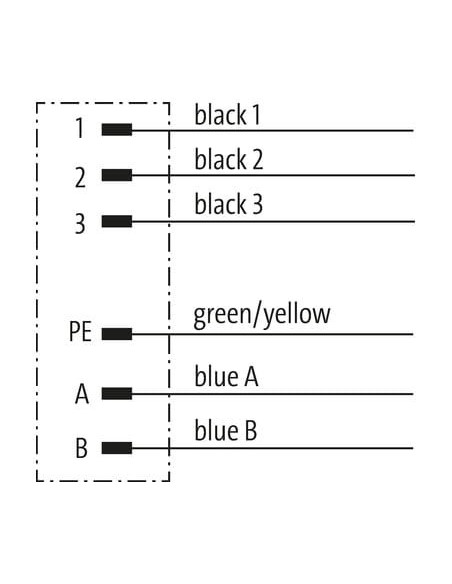

Schemat połączeń i wygoda instalacji MQ15-X-Power

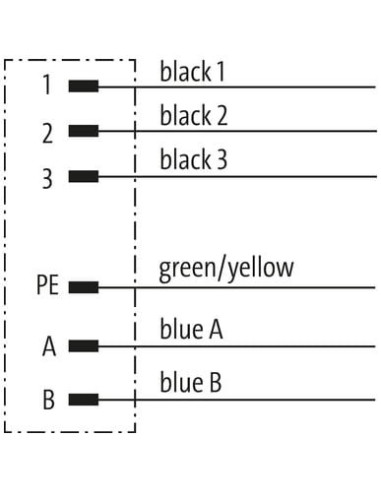

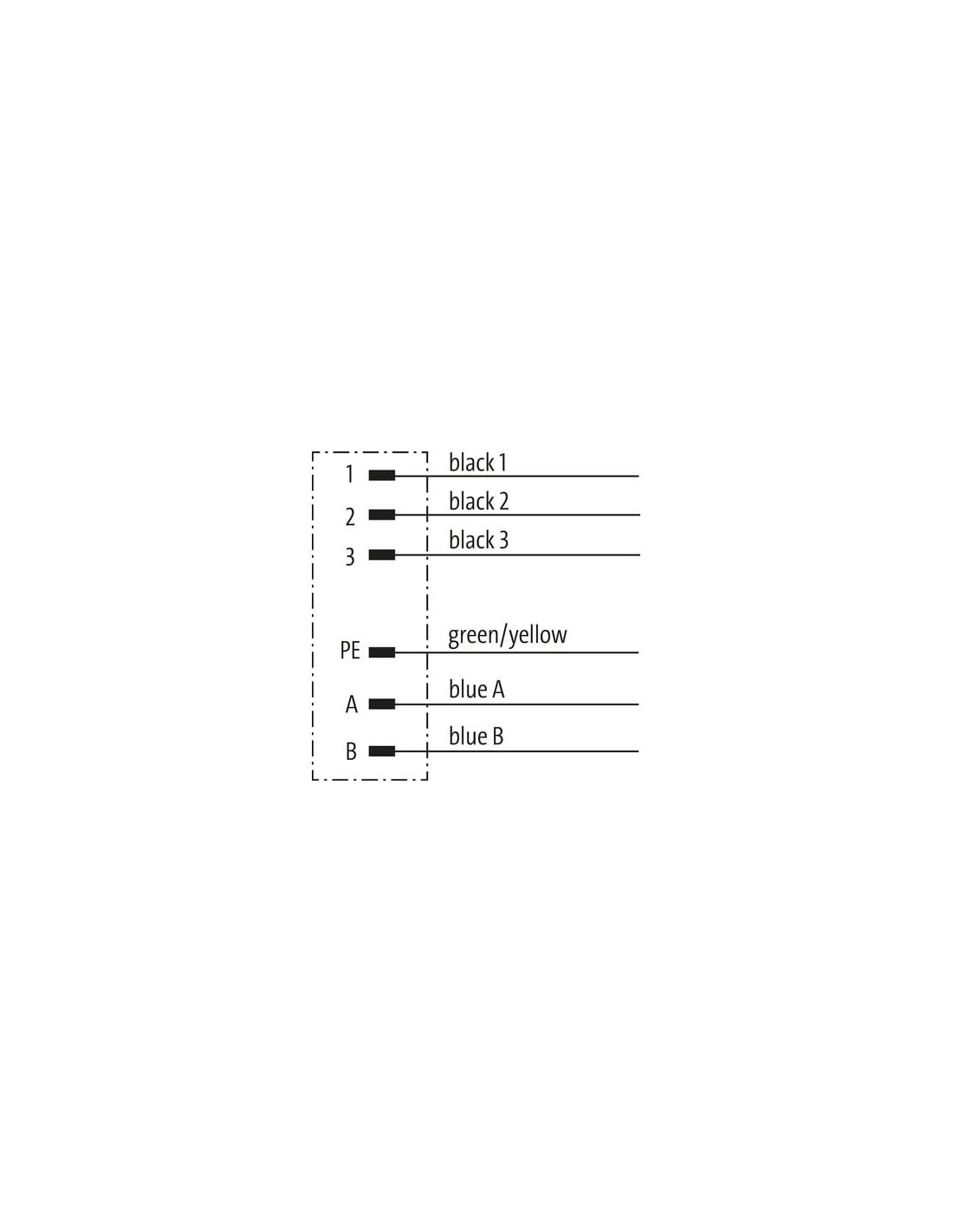

Oznaczenia przewodów: czarny 1, czarny 2, czarny 3, zielono-żółty (PE), niebieski A, niebieski B. Przejrzysty układ pinów ułatwia szybkie i bezpieczne podłączenie w różnych konfiguracjach systemowych. Minimalna żywotność na poziomie 500 cykli wtykowych pozwala na stosowanie w wymagających aplikacjach przemysłowych.
Wymiary i zgodność

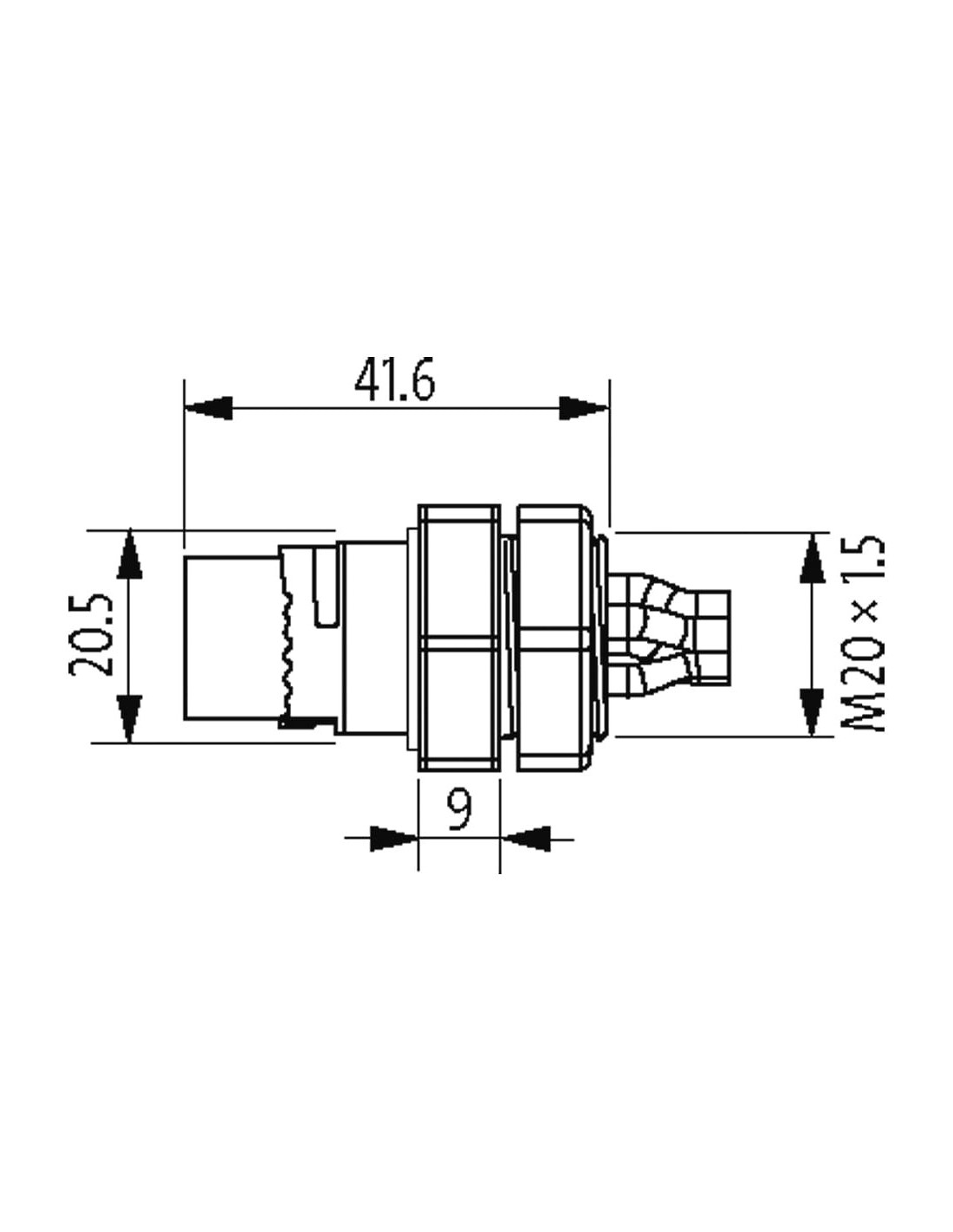

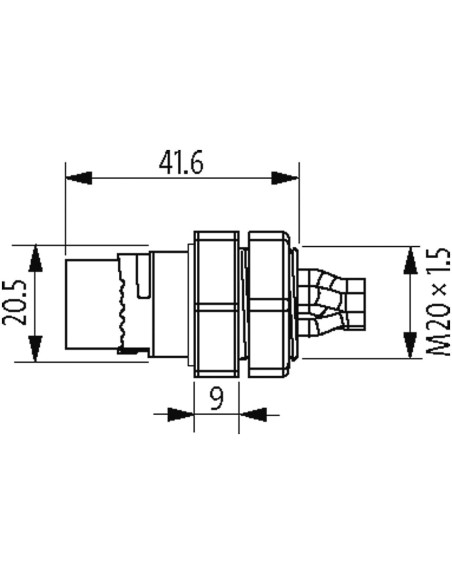

Złącze posiada standard M20x1,5, co umożliwia prosty i kompatybilny montaż, a kompaktowe wymiary pozwalają na zamontowanie go nawet w ograniczonych przestrzeniach.
Podsumowanie – profesjonalne złącze dla wymagających aplikacji
MQ15-X-Power to połączenie trwałości, bezpieczeństwa oraz wysokiej funkcjonalności. Produkt polecany do instalacji przemysłowych oraz aplikacji, w których kluczowe są niezawodność i długotrwałość połączenia elektrycznego.
