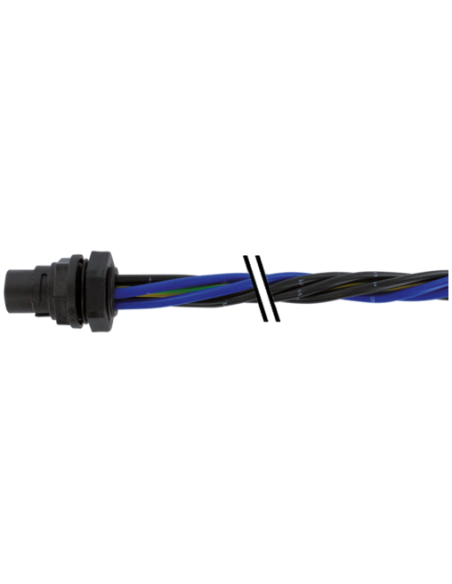

Wtyk z kołnierzem
MQ15, 4-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P82 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze przemysłowe MQ15-X-Power 7000-P8081-P820015 – Wtyk panelowy 4-pinowy z przewodem o długości 0,15 m
MQ15-X-Power 7000-P8081-P820015 to wysokiej jakości wtyk z kołnierzem do montażu na panelu przednim, wyposażony w czteropinowe złącze oraz przewód o długości 0,15 metra. Produkt został zaprojektowany z myślą o maksymalnej niezawodności i wydajności w wymagających warunkach przemysłowych.
Przemysłowa jakość wykonania i szeroka kompatybilność
Obudowa wykonana z niklowanego mosiądzu zapewnia trwałość oraz odporność mechaniczną, natomiast komponenty z tworzyw sztucznych o wysokiej odporności chemicznej gwarantują niezawodne działanie nawet przy kontakcie z olejami czy agresywnymi mediami. Dzięki stopniu ochrony IP67 złącze sprawdzi się doskonale w aplikacjach wymagających szczelności i bezpieczeństwa.
- Montaż na panelu – stabilne i bezpieczne osadzenie
- Bagnetowy system zamykania – szybka i solidna instalacja
- Wysoka odporność na czynniki środowiskowe
- Możliwość wykorzystania przy zasilaniu oraz sygnalizacji
Bezpieczeństwo i niezawodność w instalacjach przemysłowych
Maksymalne napięcie robocze do 600V oraz prąd roboczy do 16A na styk, w połączeniu ze zintegrowanym przewodem o przekroju 2,5 mm² (4 żyły: 3 czarne, 1 zielono-żółta PE), umożliwiają zastosowanie złącza w rozbudowanych systemach automatyki, napędach maszyn, liniach produkcyjnych oraz innych aplikacjach wymagających niezawodności elektrycznej.
- Wysoka odporność na płomienie (zgodność z UL 1581, IEC 60332-2-2)
- Struktura przewodu: skrętka miedziana ocynowana, klasa 5 – elastyczność i trwałość
- Odporność na oleje i benzynę – zgodnie z DIN EN 60811-404
- Minimalna liczba cykli łączenia: 500 – długotrwała eksploatacja
Typowe zastosowania złącza MQ15-X-Power
Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach elektrycznych maszyn, systemach zasilania rozdzielnic oraz urządzeniach wymagających niezawodnych złączy energetycznych. Krótki przewód umożliwia łatwą integrację z istniejącym okablowaniem oraz dostosowanie do specyficznych potrzeb montażowych.
- Systemy zasilania maszyn i linii produkcyjnych
- Automatyka oraz robotyka przemysłowa
- Panele operatorskie i pulpitowe
- Szafy sterownicze i rozdzielnie elektryczne
Wskazówki dotyczące instalacji i warunki pracy
Aby zachować pełną szczelność oraz trwałość zgodną z IP67, wtyk wymaga montażu poprzez włożenie i dokręcenie. Należy chronić przewody przed nadmiernym obciążeniem mechanicznym oraz unikać przekraczania dopuszczalnych promieni gięcia. Zakres temperatury pracy wynosi od -40°C do +90°C (kabel: do 70°C w warunkach stałych).
- Stosować opaski zaciskowe lub inne środki odciążające.
- Sprawdzać kompatybilność materiałów w przypadku agresywnych mediów.

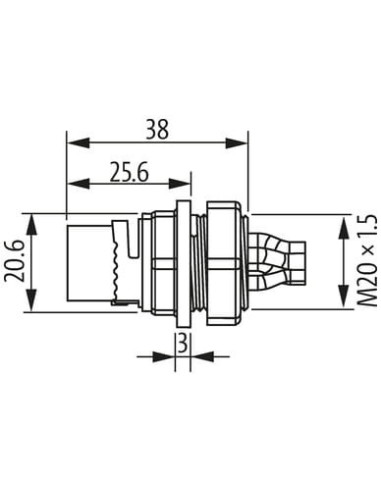

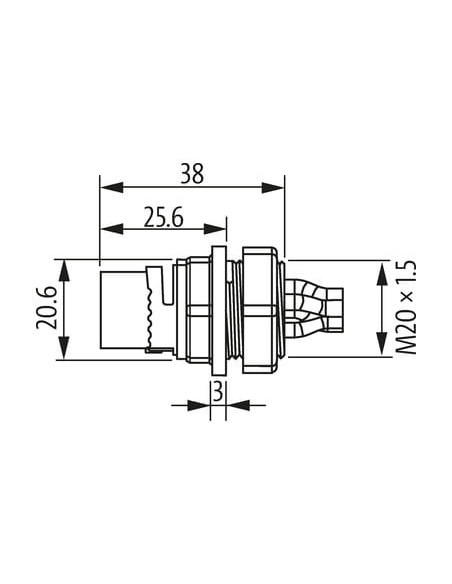

Wymiary i schematy złącza
Kompaktowe wymiary (średnica zewnętrzna: 20,6 mm, długość: 38 mm) oraz oznaczenia pinów zapewniają łatwość integracji w panelach i szafach. Przejrzysta numeracja żył oraz schemat połączeń ułatwiają prawidłowe podłączenie.
