Zasilanie
Wtyk z kołnierzem

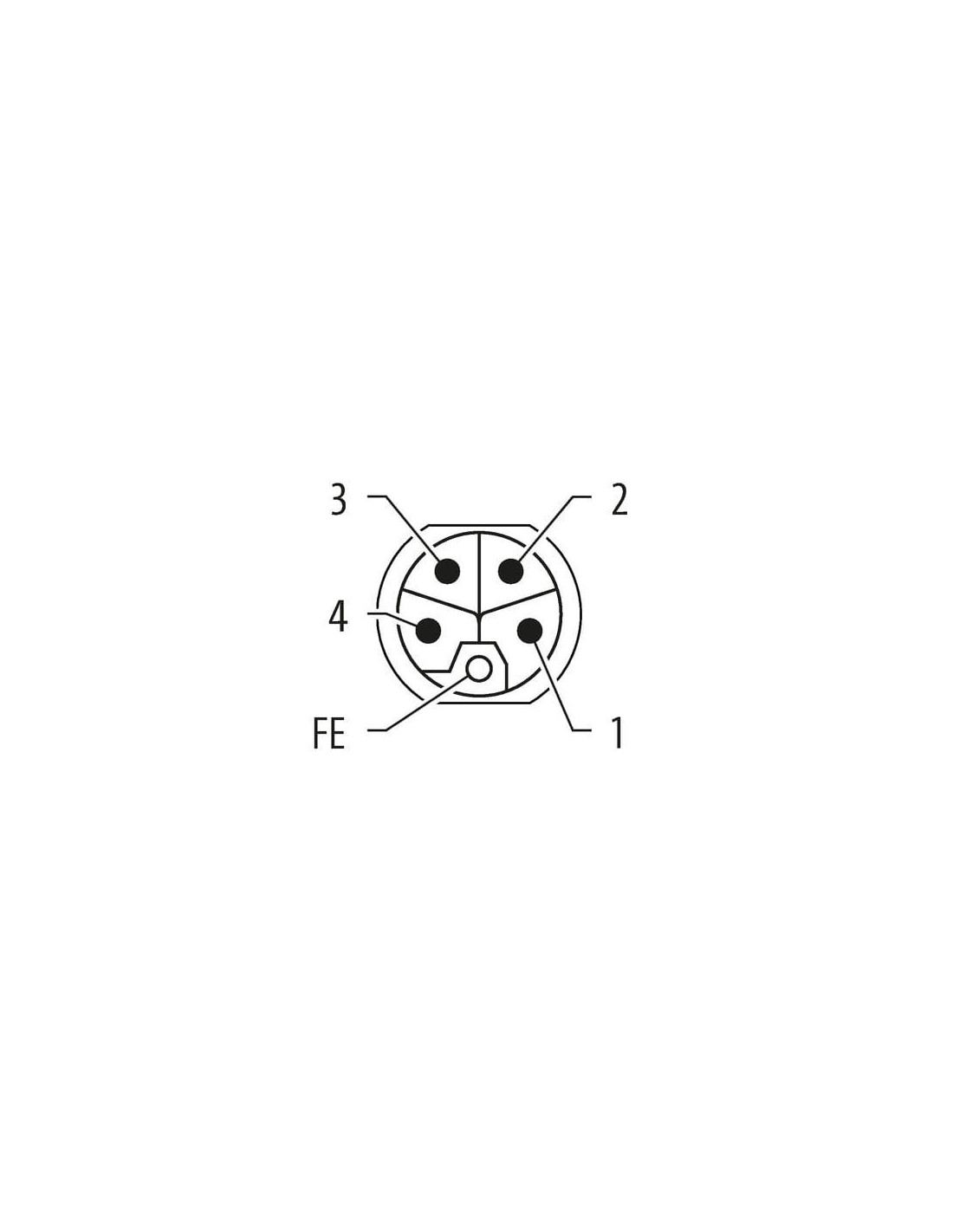

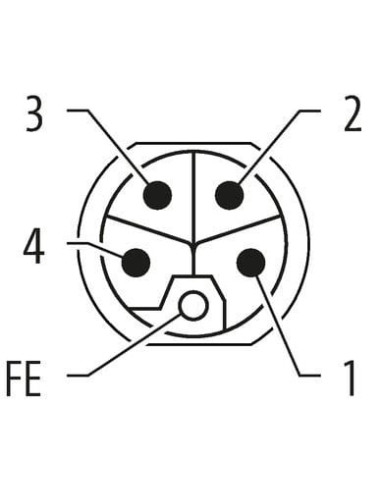

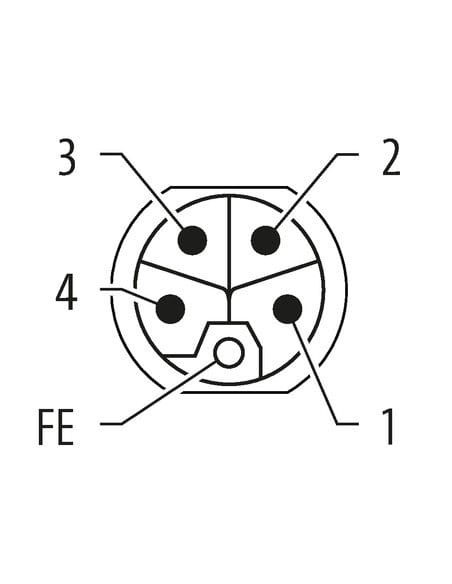

M12, 5-piny
Kodowanie L
Montaż na przednim panelu
z podłączoną skrętką
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 980 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

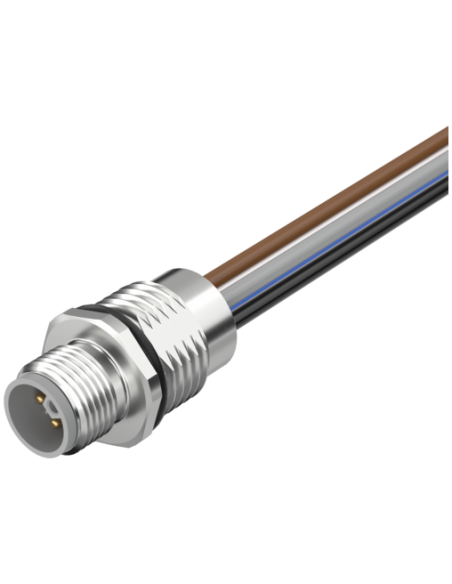

Złącze zasilające M12 Power L – 7000-P4281-9800100 – Wtyk panelowy M12 z przewodem, 5-pinowy, kodowanie L
Złącze zasilające M12 Power L o kodzie 7000-P4281-9800100 to nowoczesne i niezawodne rozwiązanie do przesyłu zasilania w wymagających aplikacjach przemysłowych. Przeznaczone do montażu panelowego, charakteryzuje się wysoką odpornością na czynniki chemiczne oraz oleje, a jego konstrukcja spełnia wymagania zarówno dla instalacji wewnętrznych, jak i zewnętrznych. Dzięki zastosowanym materiałom, takim jak niklowany mosiądz, cechuje się trwałością oraz długą żywotnością nawet w trudnych warunkach eksploatacji.
Zastosowanie złącza zasilającego M12 Power L
Złącza zasilające M12 Power L doskonale sprawdzają się w automatyce przemysłowej, systemach transportu, maszynach produkcyjnych, szafach sterowniczych oraz w zasilaniu rozproszonych komponentów, które wymagają wysokiego prądu. Wersja panelowa umożliwia łatwy montaż w urządzeniach, panelach sterowniczych i rozdzielnicach, zapewniając szybkie oraz trwałe połączenie.
- Automatyka – zasilanie urządzeń i modułów IO
- Robotyka – przesył energii do siłowników, sterowników czy interfejsów
- Infrastruktura przemysłowa – podłączanie rozdzielnic oraz paneli operatora
- Aplikacje zewnętrzne – odporność na warunki atmosferyczne (IP65, IP67)
Budowa i właściwości techniczne złącza M12 Power L – panelowy wtyk z przewodem
Złącze wyposażone jest w 5-pinowy układ styków z kodowaniem L, zapewniający bezpieczne i pewne połączenie zasilania DC do 63 V oraz przepływ prądu do 12 A na styk. Gwint M12 x 1 oraz gwint montażowy M16 x 1,5 ułatwiają szybki montaż na przednim panelu urządzenia. Pancerz złącza i blokada zostały wykonane z niklowanego mosiądzu, co chroni przed korozją. Przewód z izolacją PUR jest odporny na uszkodzenia mechaniczne oraz agresywne media (co należy potwierdzić w konkretnej aplikacji).
- Szybki i pewny montaż panelowy z użyciem standardowego gwintu
- Zwiększona odporność mechaniczna oraz szczelność – klasa ochrony IP65 i IP67
- Zabezpieczenie przed pyłem i wodą – bezpieczna praca w trudnych warunkach przemysłowych
- Odporność na oleje i chemikalia (z wyjątkiem kabli PVC)
Schematy przyłączy i montażu – wygodne podłączenie i elastyczność instalacji

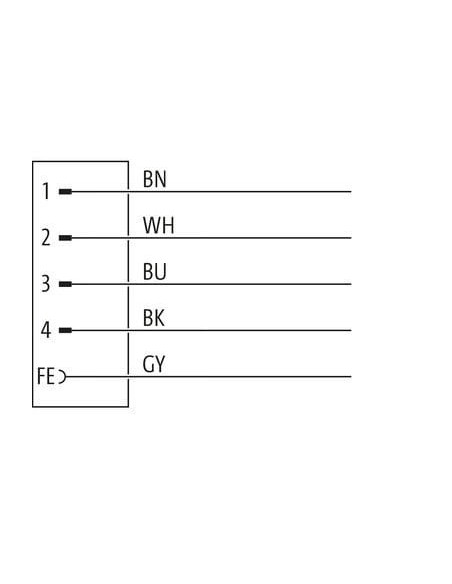

Dzięki przejrzystym schematom podłączenia oraz tabeli oznaczeń kolorów przewodów (brązowy, biały, niebieski, czarny, szary), instalacja jest szybka i wolna od błędów. Konstrukcja przewodu umożliwia dopasowanie długości do indywidualnych potrzeb, co zwiększa elastyczność podczas projektowania rozdzielni i systemów automatyki. Dla aplikacji wymagających większej długości kabla lub specjalnych rozwiązań dostępne są wykonania na zamówienie.
- Czytelne oznaczenia żył – proste i bezpieczne prowadzenie instalacji
- Schemat montażowy – wsparcie podczas integracji z panelem operatorskim lub rozdzielnicą
- Tolerancja długości przewodu – gwarantowana zgodność z wymaganiami projektu
Kluczowe zalety złącza M12 Power L, kod 7000-P4281-9800100
- Bezpieczne zasilanie – do 63 V DC i 12 A na pin
- 5-pinowe kodowanie L – zgodność z normą IEC 61076-2-111
- Wysoka szczelność i odporność (IP65/IP67)
- Praca w szerokim zakresie temperatur – od -25°C do 85°C (stała: od -40°C do 90°C zgodnie z jakością przewodu)
- Odporność na promieniowanie UV, płomień, benzynę i oleje – zgodność z normami UL, DIN EN i IEC
Złącze zasilające M12 Power L – niezawodne rozwiązanie do przesyłu mocy w nowoczesnych instalacjach przemysłowych, gwarantujące wysoką trwałość i odporność na czynniki zewnętrzne oraz bezpieczeństwo użytkowania, nawet w najbardziej wymagających warunkach pracy.
