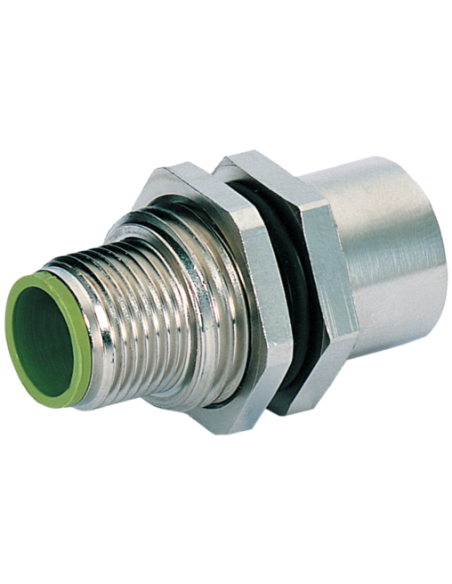

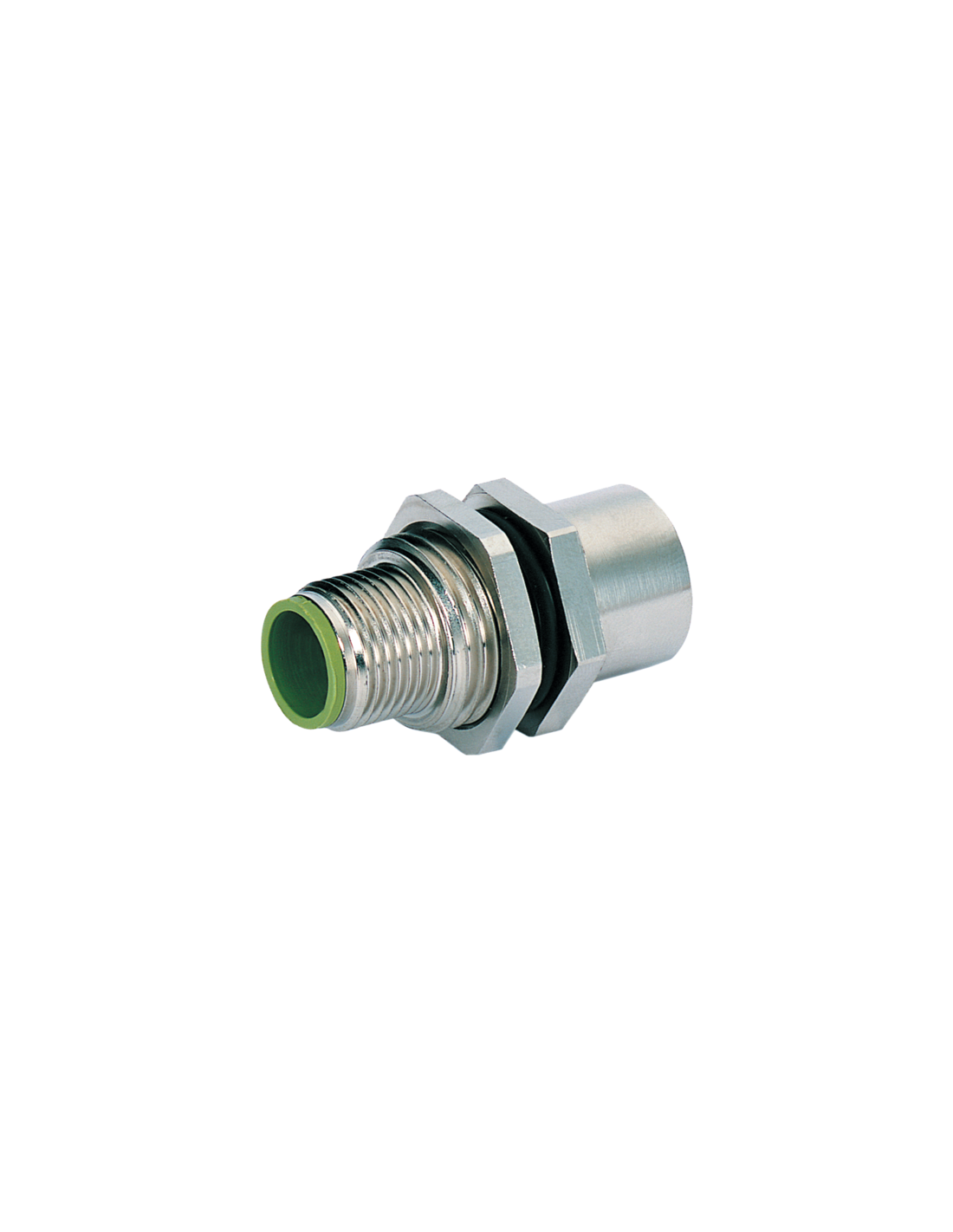

Przepust szafy rozdzielczej
Męski - żeński
M12, 5-piny
Kodowanie A
ekranowany
Stal szlachetna 1.4305 (V4A)
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Złącze panelowe M12 5-polowe – Wysoka jakość i niezawodność w automatyce
Złącze panelowe M12 5-polowe o kodowaniu typu A to niezawodne rozwiązanie do zastosowań przemysłowych, automatyki oraz instalacji szaf sterowniczych. Model o kodzie 7002-42111-0000000 został zaprojektowany z myślą o wymagających warunkach eksploatacji, zapewniając trwałość i bezpieczeństwo połączeń elektrycznych.
Główne zalety złącza panelowego M12 5-pin, kodowanie A
- Wysoka odporność na trudne warunki środowiskowe – stopień ochrony IP65, IP66K, IP67, IP68, IP69K pozwala na pracę w obecności kurzu, wody oraz silnych strumieni wody pod ciśnieniem.
- Stal szlachetna 1.4305 (V4A) – obudowa wykonana z wysokogatunkowej stali nierdzewnej zapewnia ochronę przed korozją i uszkodzeniami mechanicznymi.
- Ekranowanie – ochrona sygnału przed zakłóceniami elektromagnetycznymi umożliwia stosowanie złącza w środowiskach o wysokim poziomie zakłóceń.
- Montaż panelowy – wygodny gwint M16 x 1,5 oraz zabezpieczenie antywstrząsowe ułatwiają szybki i pewny montaż w szafach rozdzielczych lub panelach sterowniczych.
- Niezawodne połączenie – 5-polowa budowa oraz kodowanie typu A są kompatybilne z popularnymi standardami automatyki przemysłowej.
Zastosowanie panelowego złącza M12 5-pin
Złącze M12 sprawdzi się w wielu aplikacjach:
- szafy sterownicze i rozdzielcze w automatyce przemysłowej,
- maszyny produkcyjne i linie technologiczne,
- szeroko rozumiana automatyka budynkowa,
- systemy transportowe i magazynowe,
- aplikacje wymagające wysokiej odporności na wilgoć, kurz oraz wibracje,
- przemysł spożywczy, chemiczny czy farmaceutyczny.
Złącze panelowe umożliwia łatwe, szybkie i trwałe połączenie przewodów sygnałowych lub zasilających, co znacząco skraca czas modernizacji i serwisowania instalacji.
Budowa i montaż złącza M12 – szczegóły praktyczne
Obudowa złącza wykonana ze stali nierdzewnej zapewnia solidność oraz długą żywotność produktu. Gwint montażowy M16 x 1,5 umożliwia stabilny montaż w panelach, a odpowiednie dławnice i uszczelki gwarantują wysoką szczelność układu.

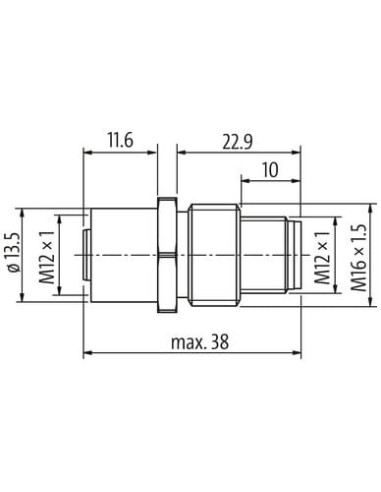

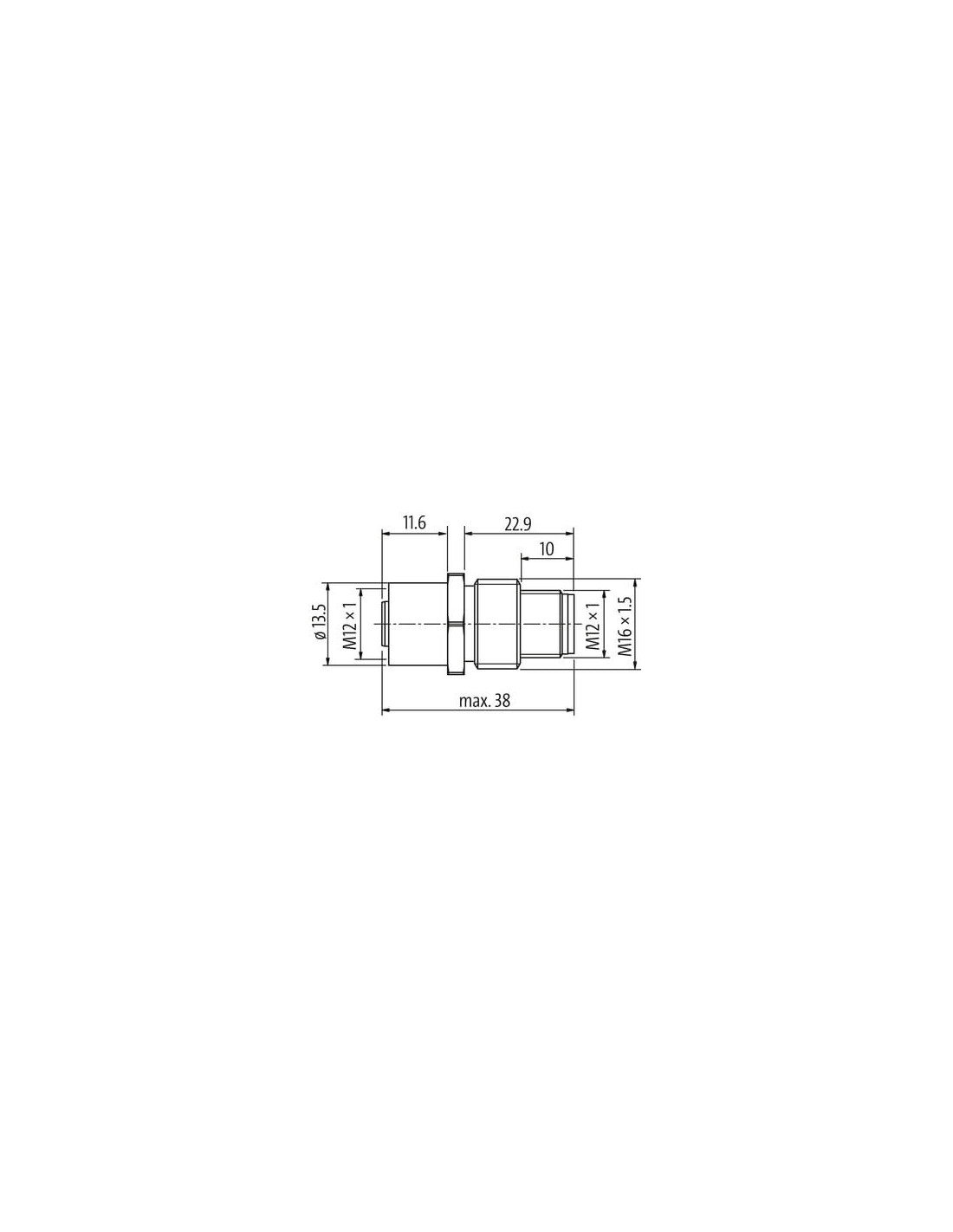

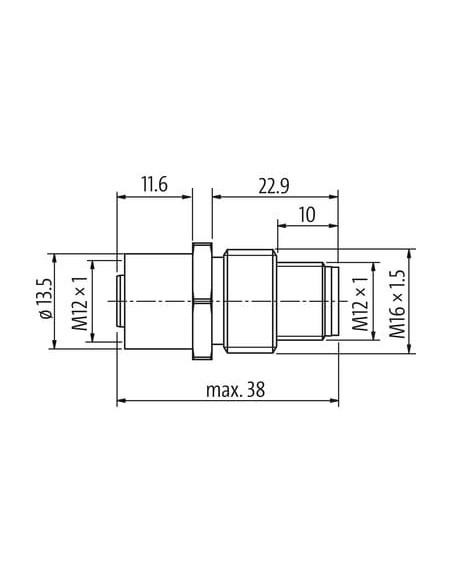

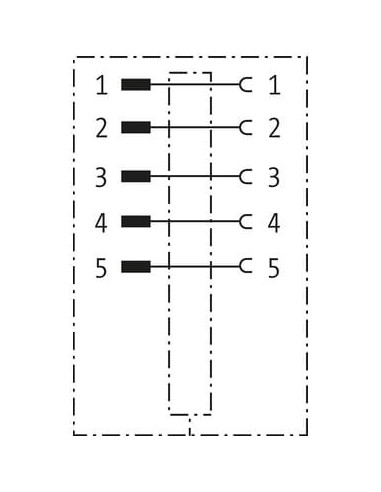

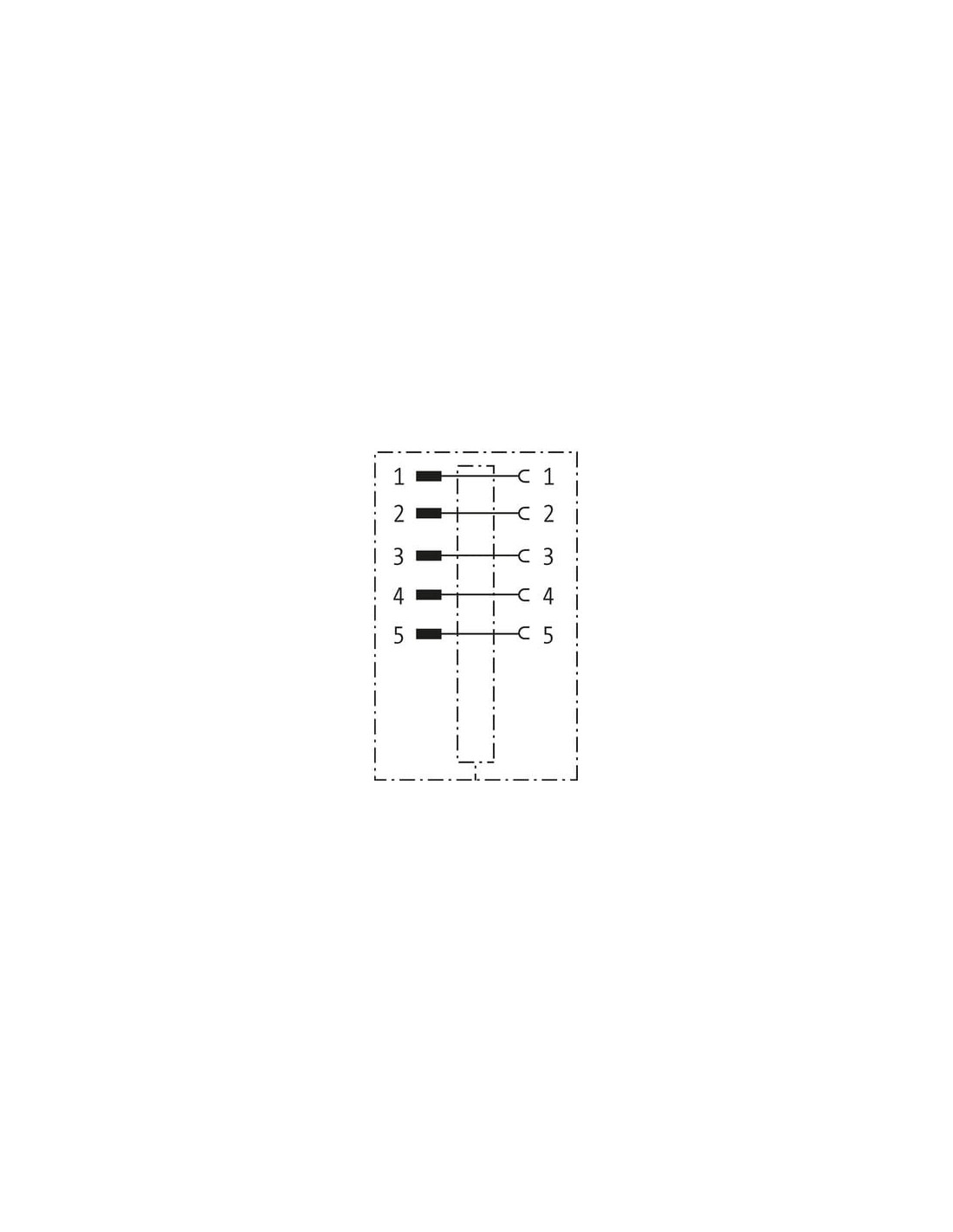

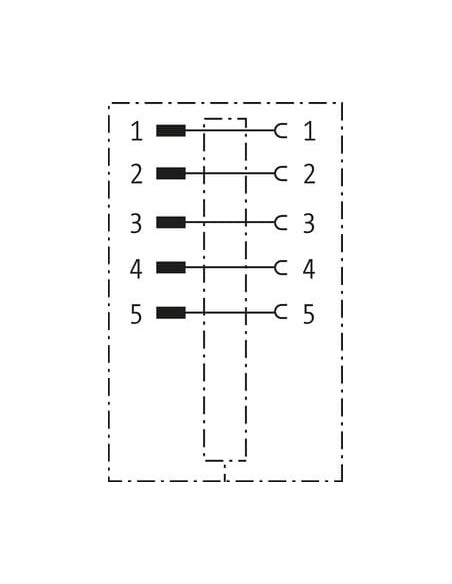

Typowa rozmiarówka oraz wyprowadzenia pinów zostały przedstawione na dołączonych schematach – zgodność z normami pozwala na bezproblemowe wykorzystanie złącza w istniejących systemach.
Bezpieczeństwo i wytrzymałość – dlaczego warto wybrać M12 7002-42111-0000000?
- Wytrzymałość prądowa do 4 A na pin pozwala na szerokie zastosowania zarówno sygnałowe, jak i zasilające.
- Szeroki zakres temperatury pracy od -25°C do +85°C umożliwia użycie w wymagających środowiskach przemysłowych.
- Odpowiednie noty instalacyjne zapewniają trwałość i pewność połączenia – ochrona przewodów przez odpowiedni promień gięcia oraz zabezpieczenie przed przeciążeniami mechanicznymi.
Złącze panelowe M12 5-polowe kodowanie A to wybór zapewniający trwałość, ochronę oraz niezawodność w kluczowych aplikacjach przemysłowych. To praktyczne rozwiązanie do budowy i modernizacji układów automatyki oraz instalacji elektrycznych.
