Wtyk płytki drukowanej
Męski prosty

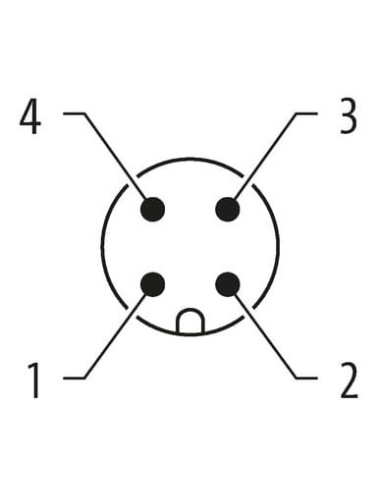

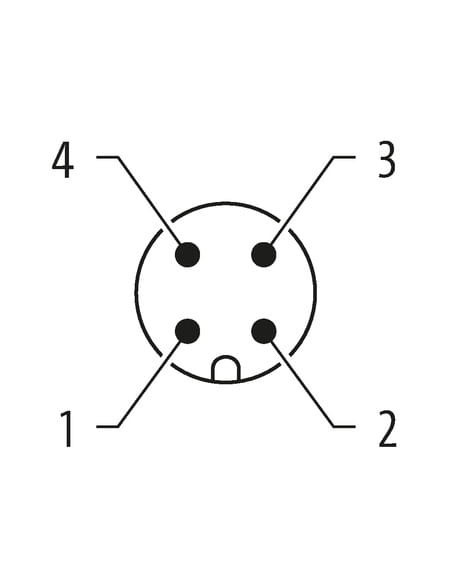

M12, 4-piny
Kodowanie A

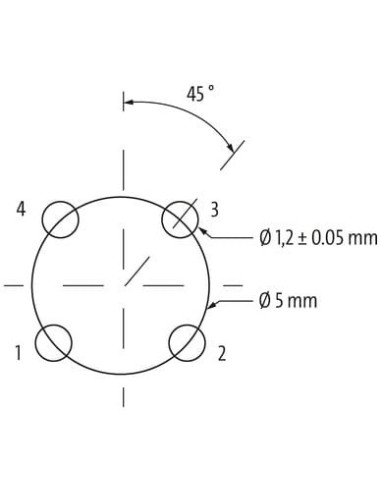

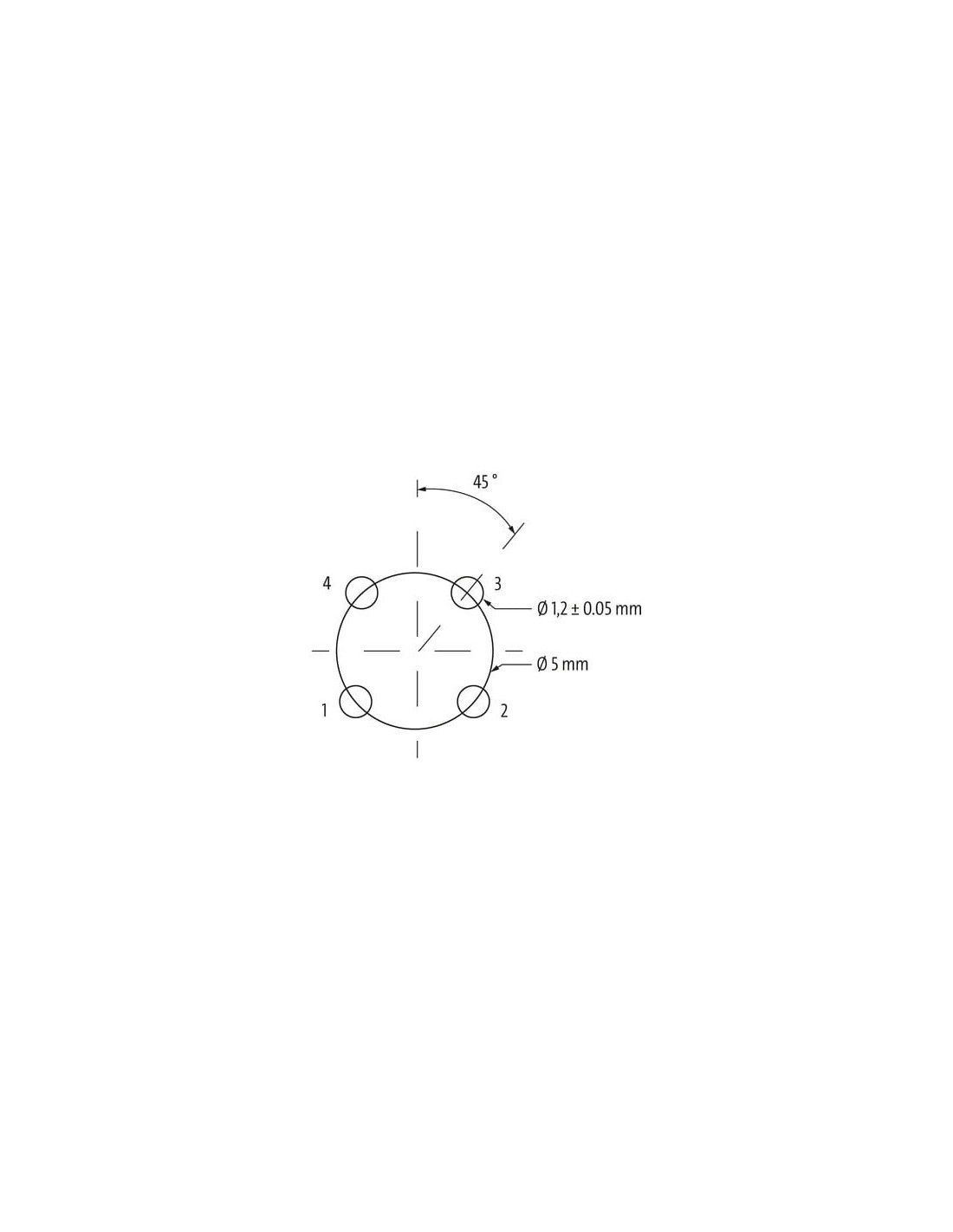

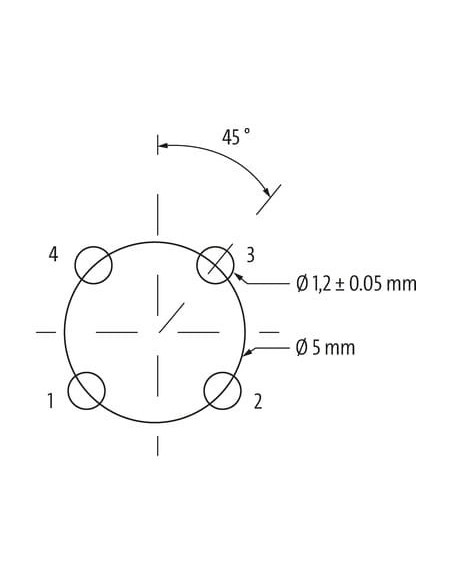

Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |

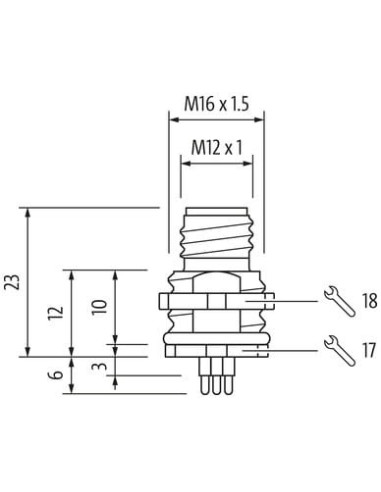

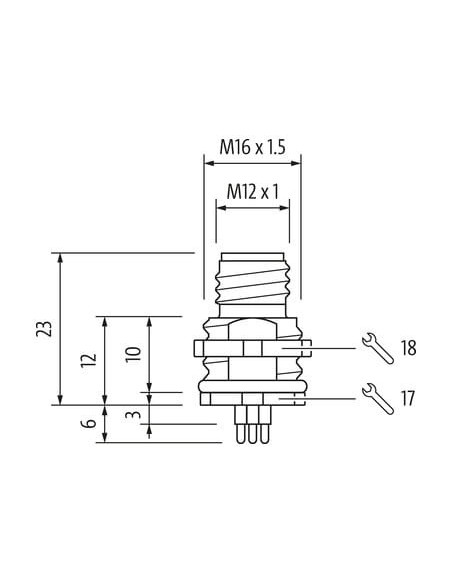

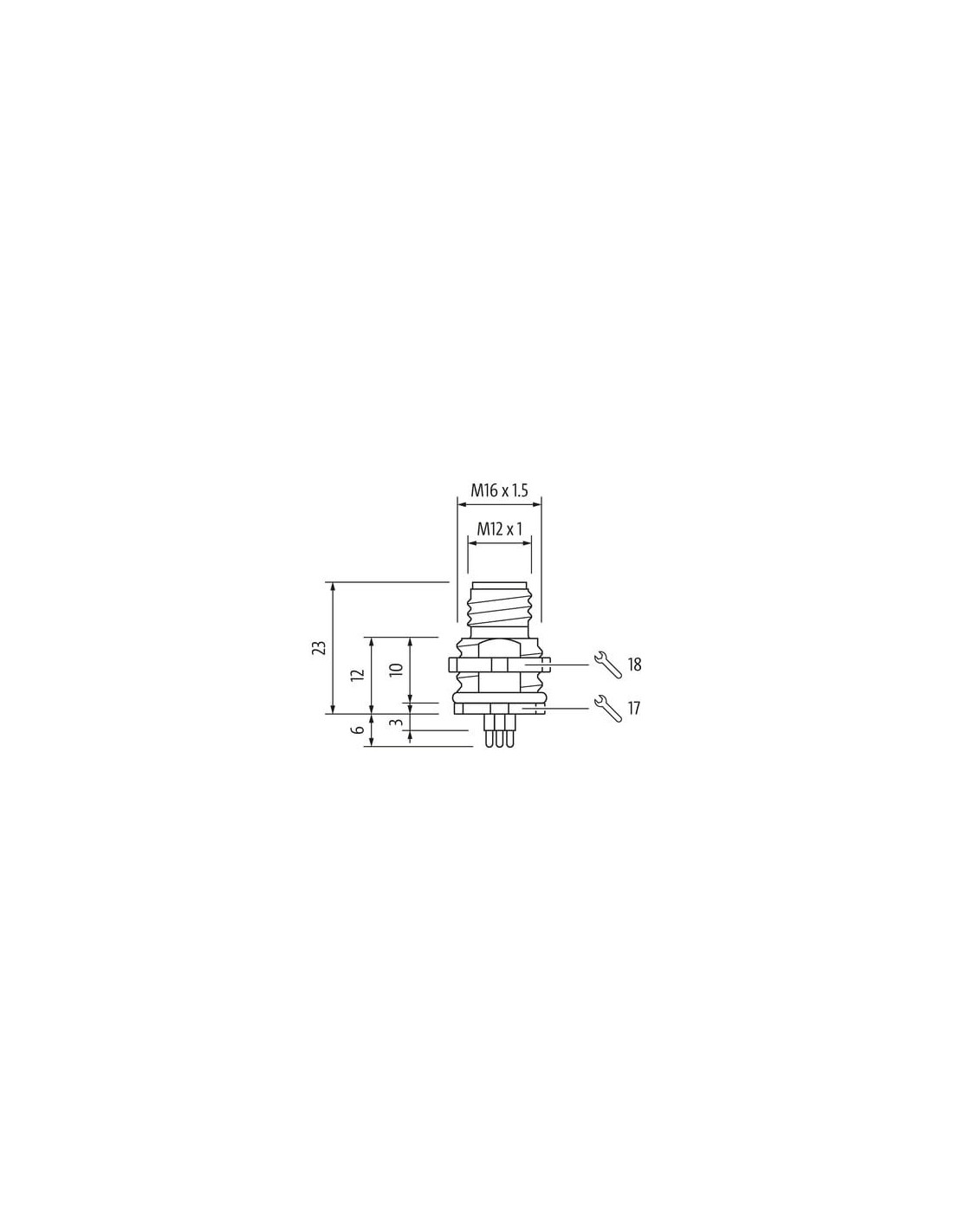

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

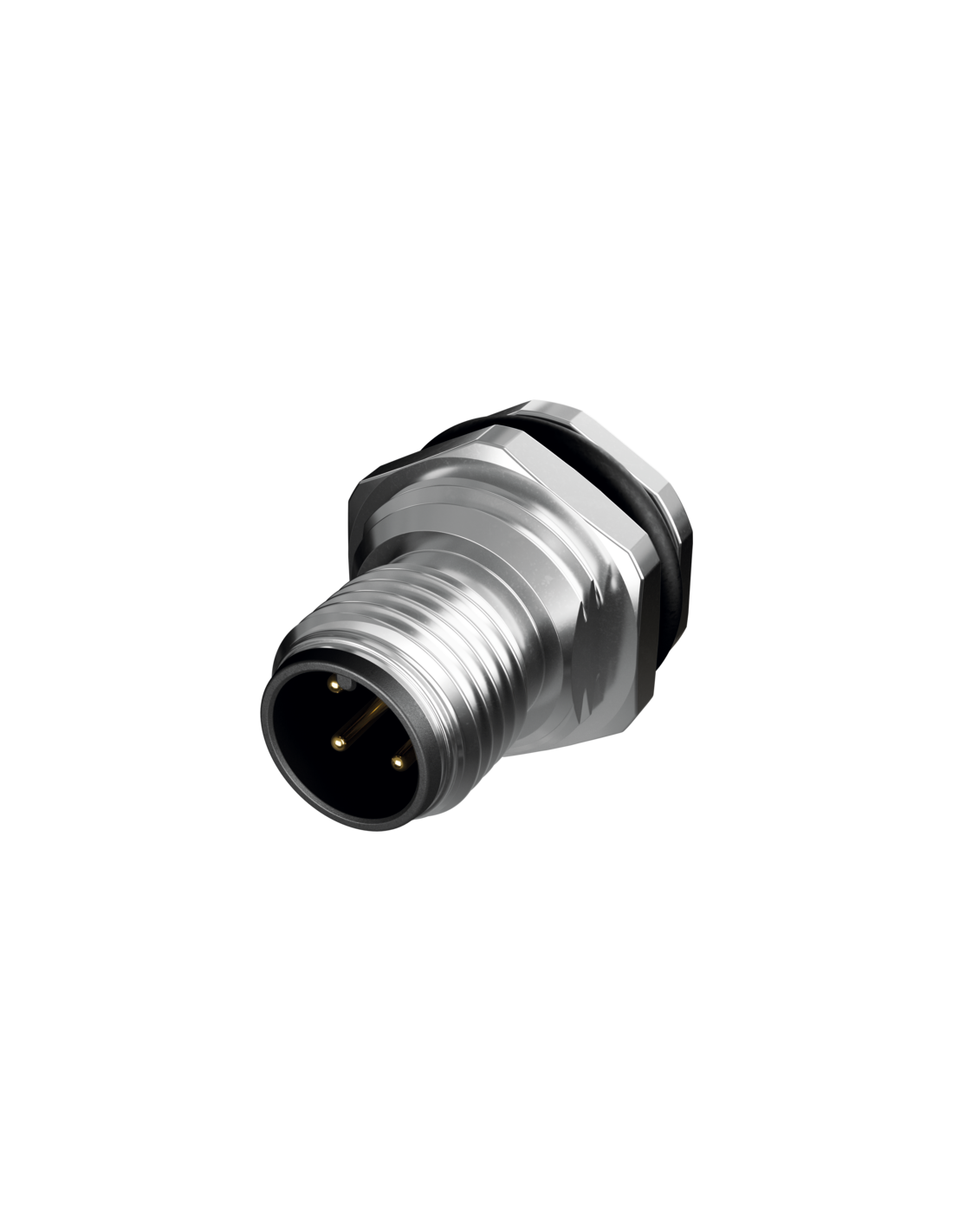

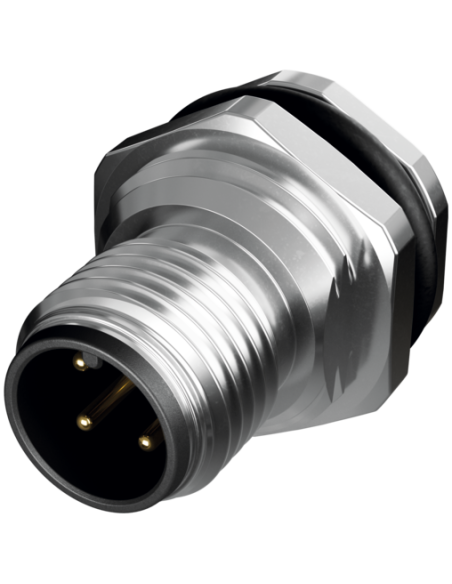

Gniazdo M12 męskie 0° A-kodowane, montaż tylny 7000-R2114-11A2400 – złącze do wymagających aplikacji przemysłowych
Gniazdo M12 męskie 0° A-kodowane z montażem na tylnym panelu (kod produktu: 7000-R2114-11A2400) to rozwiązanie stworzone dla profesjonalnych systemów automatyki oraz instalacji przemysłowych, gdzie niezawodność i odporność na czynniki zewnętrzne mają kluczowe znaczenie. Konstrukcja umożliwia pewny montaż w panelach urządzeń, a zastosowane materiały gwarantują długotrwałą eksploatację nawet w trudnych warunkach.
Najważniejsze cechy i zalety gniazda M12 z montażem tylnym
- M12, 4-pinowe, prosty typ złącza – ułatwia szybkie i solidne podłączenie urządzeń.
- Kodowanie A – uniwersalność i kompatybilność z większością systemów automatyki przemysłowej.
- Przyłącze lutowane THT – zapewnia niezawodne połączenie z płytką PCB, zwiększając trwałość.
- Wysoki stopień ochrony IP67 – pełna odporność na kurz oraz ochrona przed skutkami czasowego zanurzenia w wodzie (przy złączu włożonym i przykręconym).
- Obudowa i kontakty z pozłacanego stopu miedzi – zwiększona odporność na korozję oraz doskonałe przewodnictwo.
- Wytrzymałość mechaniczna – solidna blokada, zabezpieczenie przeciwwstrząsowe, gwint M12 x 1.
- Szeroki zakres temperatur pracy: od -40°C do +85°C – idealny do zastosowań nawet w najbardziej wymagających środowiskach.
Zastosowania gniazda M12 męskiego A-kodowanego
Złącze M12 zaprojektowane zostało z myślą o systemach automatyki przemysłowej, aplikacjach sensorowych, rozwiązaniach robotycznych, a także w panelach sterujących i maszynach przemysłowych. Często wykorzystywane jest w:
- przemysłowych liniach produkcyjnych,
- rozdzielnicach elektrycznych,
- maszynach do przetwórstwa,
- urządzeniach pomiarowych i czujnikowych,
- aplikacjach wymagających wysokiej ochrony przed pyłem i wilgocią.
Budowa i kompatybilność gniazda M12 prostego z montażem od tyłu
Konstrukcja gniazda 7000-R2114-11A2400 pozwala na montaż od strony tylnej panelu, co ułatwia integrację w zabudowie maszyn czy szaf sterowniczych. Montaż mechaniczny z wykorzystaniem nakrętki i dodatkowego zabezpieczenia przeciwwstrząsowego minimalizuje ryzyko przypadkowego poluzowania. Złącze jest zgodne z najpopularniejszymi standardami pin-out i może być z łatwością stosowane w już istniejących systemach, które wykorzystują interfejs M12.
Bezpieczeństwo i niezawodność wykonania złącza M12 montaż tylny
Dzięki zastosowaniu wysokiej jakości materiałów, takich jak pozłacany stop miedzi oraz tworzywo PA66 jako izolator, złącze wykazuje doskonałą odporność na czynniki chemiczne oraz wilgoć. Gniazdo spełnia surowe normy bezpieczeństwa oraz posiada wysoki poziom izolacji, co pozwala na bezpieczne użytkowanie nawet w środowiskach o wysokim stopniu zanieczyszczenia.
Typowe warianty montażu i wytyczne instalacyjne
- Trzy warianty otworów panelowych (w tym z gwintem i z wyfrezowaniem na klucz) upraszczają proces montażu.
- Kodowanie A eliminuje ryzyko pomyłek podczas podłączania kabli sygnałowych lub zasilających.
- N należ stosować odpowiednie środki odciążające (np. opaski kablowe) w celu maksymalizacji trwałości instalacji.
Gniazdo M12 męskie 0° A-kodowane to komponent niezbędny dla projektantów i integratorów systemów, którzy wymagają niezawodnego połączenia, szerokiego zakresu zastosowania i trwałości nawet w najtrudniejszych warunkach przemysłowych.
