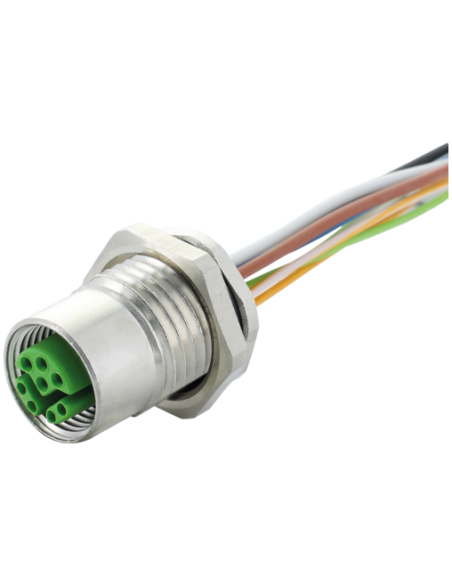

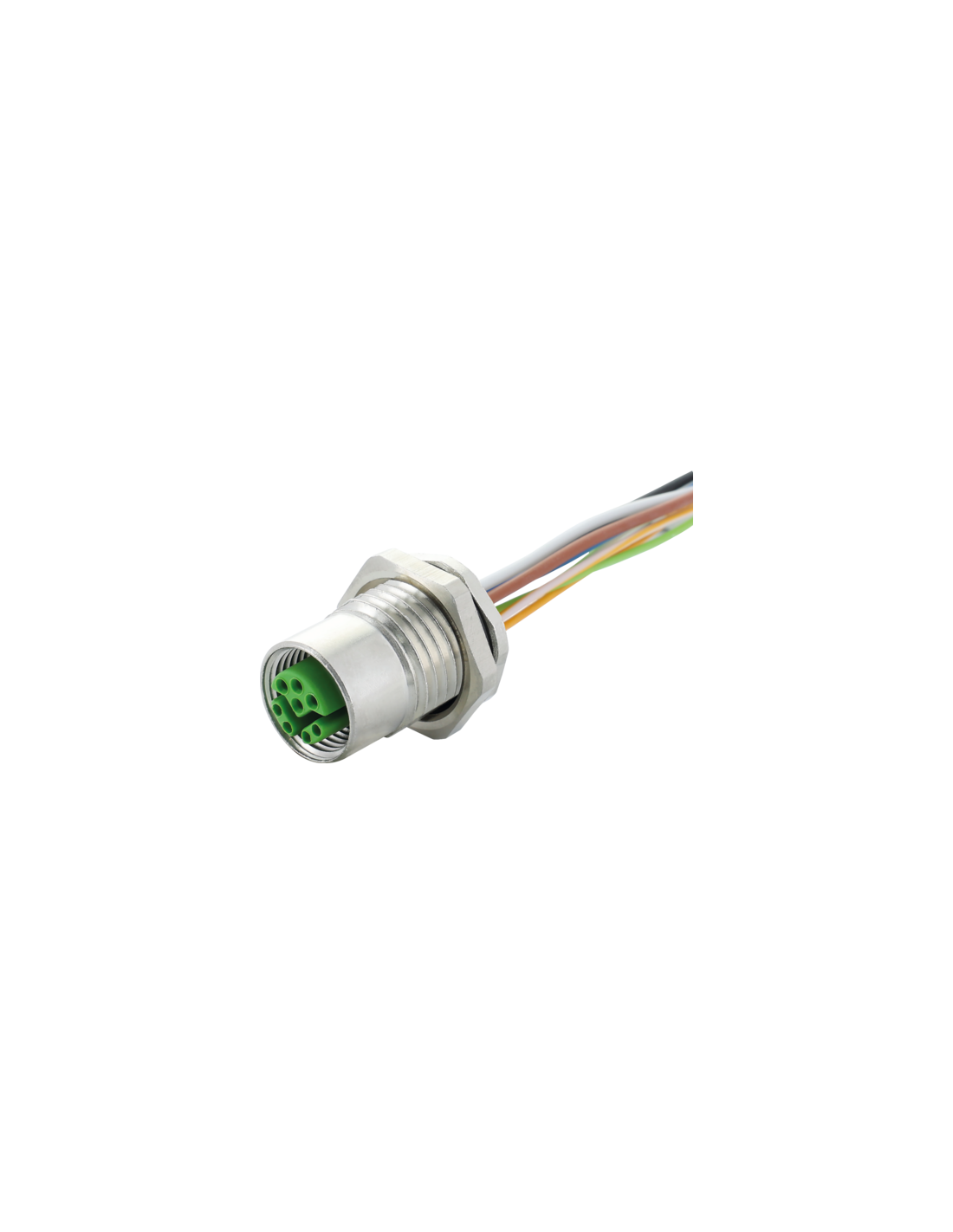

Gniazdo z kołnierzem
M12, 8-piny
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Powłoka główki | nickel plated |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |

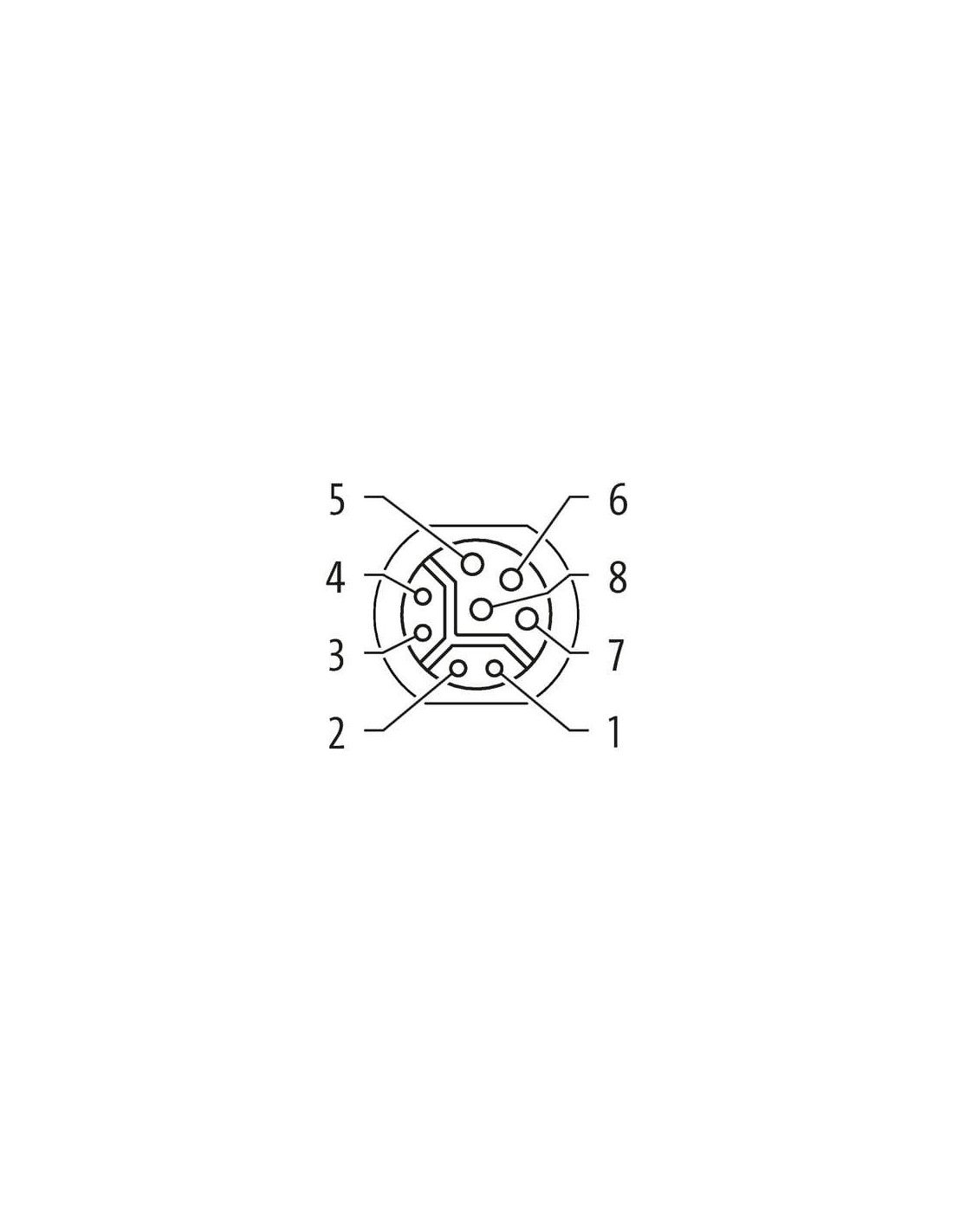

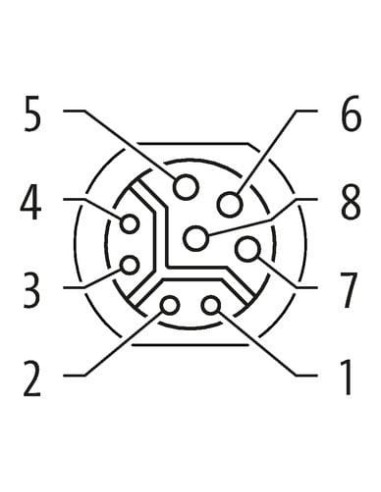

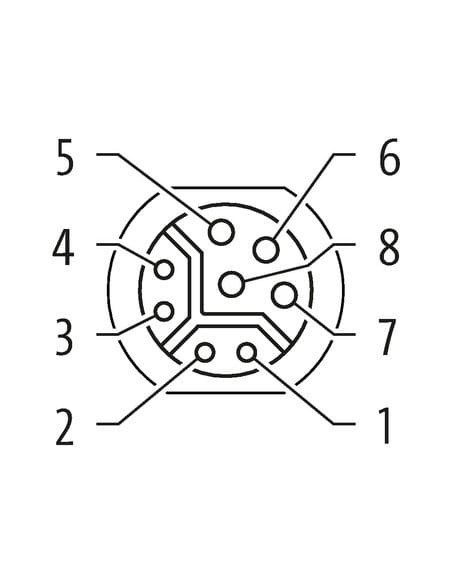

| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk sygnałowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel

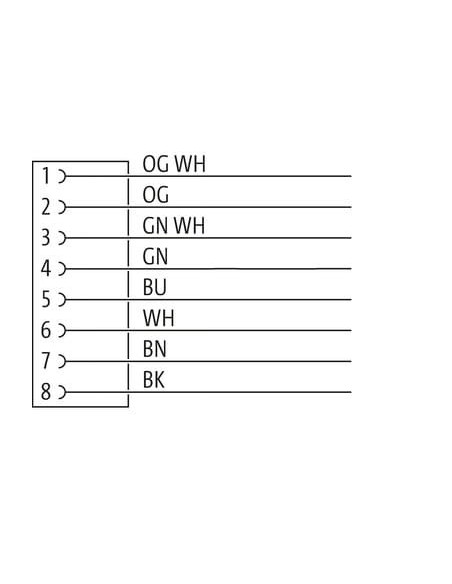

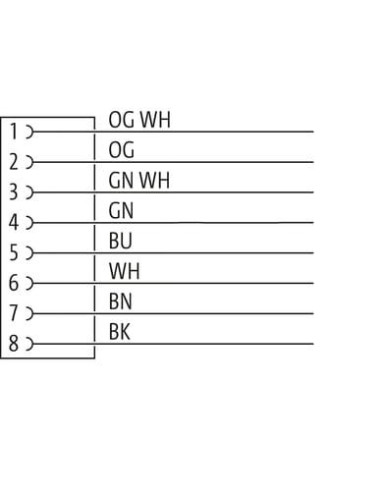

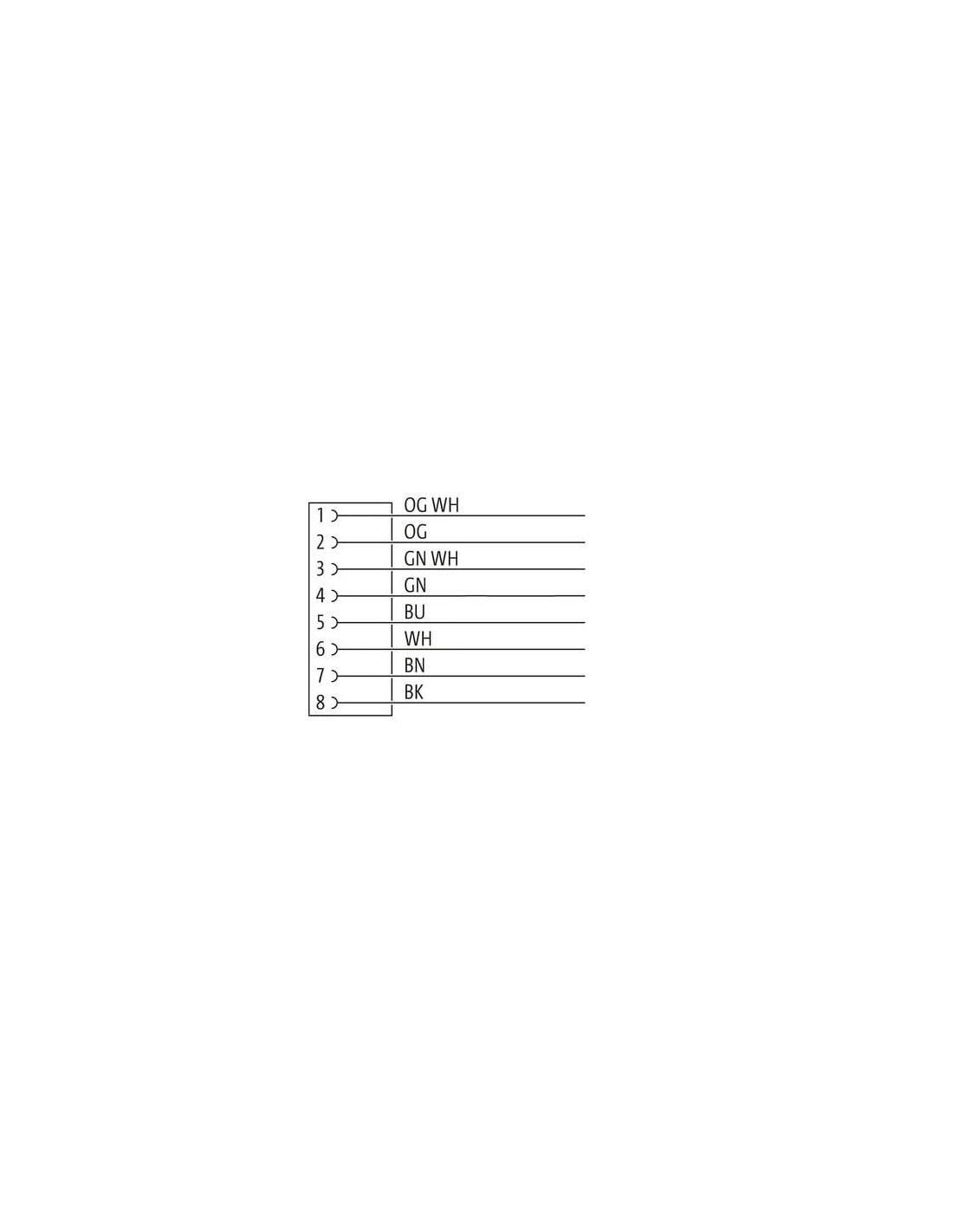

| wire arrangement | (czarny, , biały, niebieski), (pomarańczowo-białe, pomarańcz, zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 942 |
Structure | Cable
| wire arrangement | (czarny, , biały, niebieski), (pomarańczowo-białe, pomarańcz, zielono-biały, zielony) |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 4 |
| Amount strands (wire) | 19 |
| Conductor crosssection (wire) | 20 AWG |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Conductor crosssection wire (Data) | 26 AWG |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
Złącze panelowe M12 Y 8-pin – Przemysłowe gniazdo z kołnierzem do zastosowań wymagających wysokiej niezawodności
Złącze panelowe M12, kodowanie Y, 8-pin to wysokiej klasy element przeznaczony do profesjonalnych połączeń w systemach automatyki, robotyki, techniki przemysłowej oraz aplikacjach sterowniczych. Produkt, dzięki szczelnemu wykonaniu i solidnym materiałom, doskonale sprawdza się w trudnych warunkach przemysłowych.
Zastosowania złącza panelowego M12 kod Y
Gniazdo z kołnierzem M12 jest przeznaczone do montażu na tylnym panelu paneli sterujących, rozdzielnic, maszyn, urządzeń produkcyjnych oraz szaf elektrycznych. Typowe zastosowania to:
- Przesył sygnałów i zasilania w rozproszonych systemach automatyki
- Podłączenie czujników, siłowników i paneli operatorskich
- Zastosowanie do skrętek oraz transmisji danych w środowiskach narażonych na wstrząsy, pył czy wilgoć
- Zastosowania aparaturowe, gdzie wymagany jest stopień ochrony IP67 oraz duża odporność mechaniczna
Wytrzymała i szczelna konstrukcja – bezpieczeństwo nawet w trudnych warunkach
Wysoki stopień ochrony IP67 pozwala na zastosowanie złącza w miejscach narażonych na pył, wodę oraz zmienne warunki atmosferyczne. Obudowa i główka pokryte niklem oraz pozłacane styki gwarantują odporność na korozję oraz długotrwałą trwałość elektryczną.
Solidna mechaniczna konstrukcja z gwintem M16 x 1,5 do montażu oraz gwintem M12 x 1 w części złącza panelowego umożliwia szybki i bezpieczny montaż z zachowaniem wysokiej szczelności. Dodatkowa uszczelka FKM zabezpiecza połączenie przed wpływem czynników zewnętrznych.
Wysoka jakość transmisji danych oraz zasilania
Złącze z kodowaniem Y umożliwia jednoczesną transmisję danych oraz zasilania do 6A (styki sygnałowe) i 0,5A (styki danych). Odpowiedni układ pinów zapewnia niezawodną pracę oraz redukcję zakłóceń, co jest kluczowe w nowoczesnych systemach automatyki i sterowania.
Budowa i podłączenie – przejrzystość montażu
- Montaż panelowy od tyłu urządzenia – możliwość zastosowania zarówno w nowych instalacjach, jak i podczas modernizacji istniejących rozdzielnic
- Przewody o długości 0,2 m – łatwość w poprowadzeniu i organizacji przewodów
- Identyfikacja przewodów według normy (np. pomarańczowo-biały, zielony itp.) – ułatwione podłączenie zgodnie z dokumentacją techniczną
Odporność na uszkodzenia i czynniki chemiczne
- Odporność na płomień (UL 1581, IEC 60332-2-2) umożliwia stosowanie w miejscach zwiększonego ryzyka pożaru
- Wytrzymałość przewodów na liczne cykle gięcia i skręcania – idealne rozwiązanie dla maszyn przemysłowych i linii produkcyjnych
- Chemoodporność na oleje, benzynę oraz typowe substancje przemysłowe
Parametry złącza panelowego M12 Y
- Liczba pinów: 8
- Zakres temperatury pracy: od -25°C do +85°C (gniazdo), od -50°C do +80°C (kabel)
- Prąd maksymalny: 6A dla styków sygnałowych, 0,5A dla styków danych
- Napięcie pracy: do 30V AC/DC
- Materiał obudowy: mosiądz niklowany
- Materiał przewodów: izolacja PP, przekrój 20 AWG (zasilanie), 26 AWG (dane)
Złącze M12 Y 8-pin do profesjonalnych instalacji automatyki
Złącze panelowe M12 Y 8-pin stanowi niezawodny wybór do zastosowań w automatyce przemysłowej, gdzie liczą się niezawodność połączeń, szczelność oraz odporność na czynniki zewnętrzne. Sprawdza się zarówno w sektorze produkcyjnym, jak i w aplikacjach infrastrukturalnych oraz na liniach technologicznych wymagających integracji sygnałów sterujących z transmisją danych.
