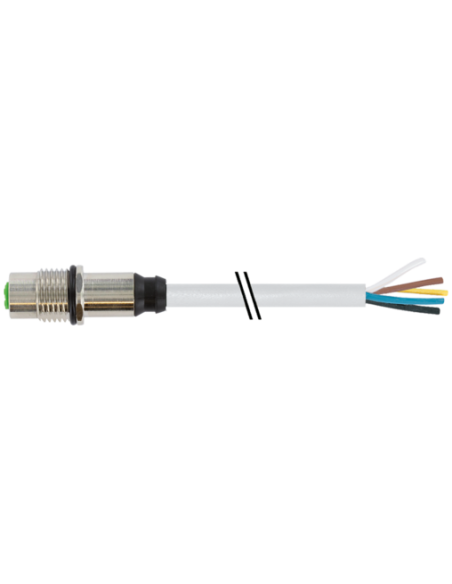

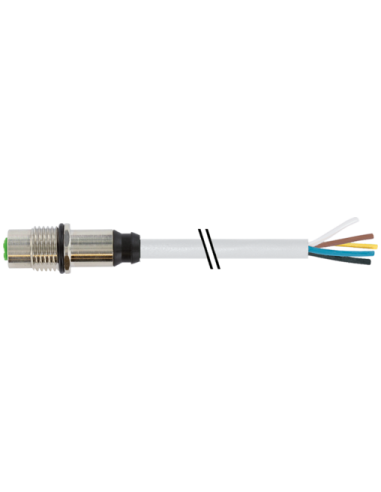

Gniazdo z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |

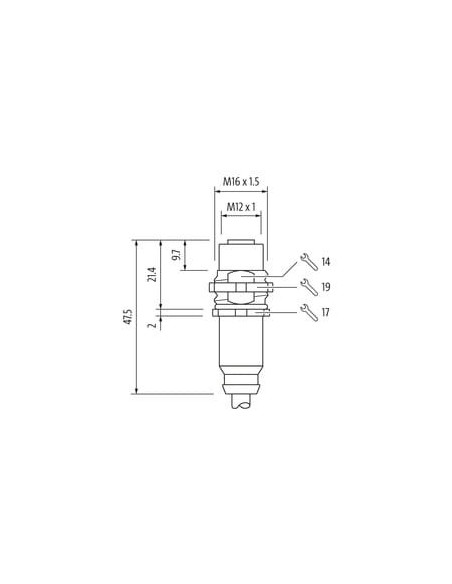

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel

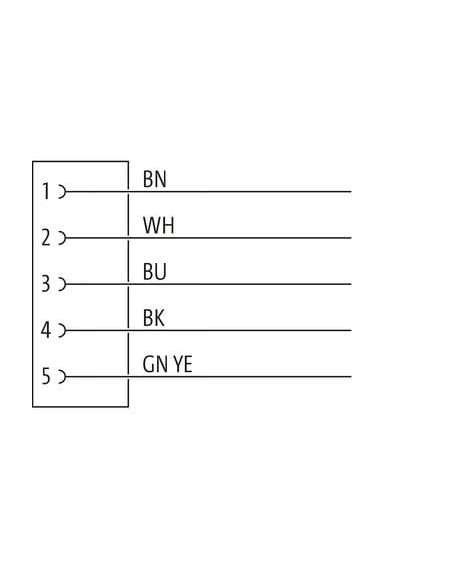

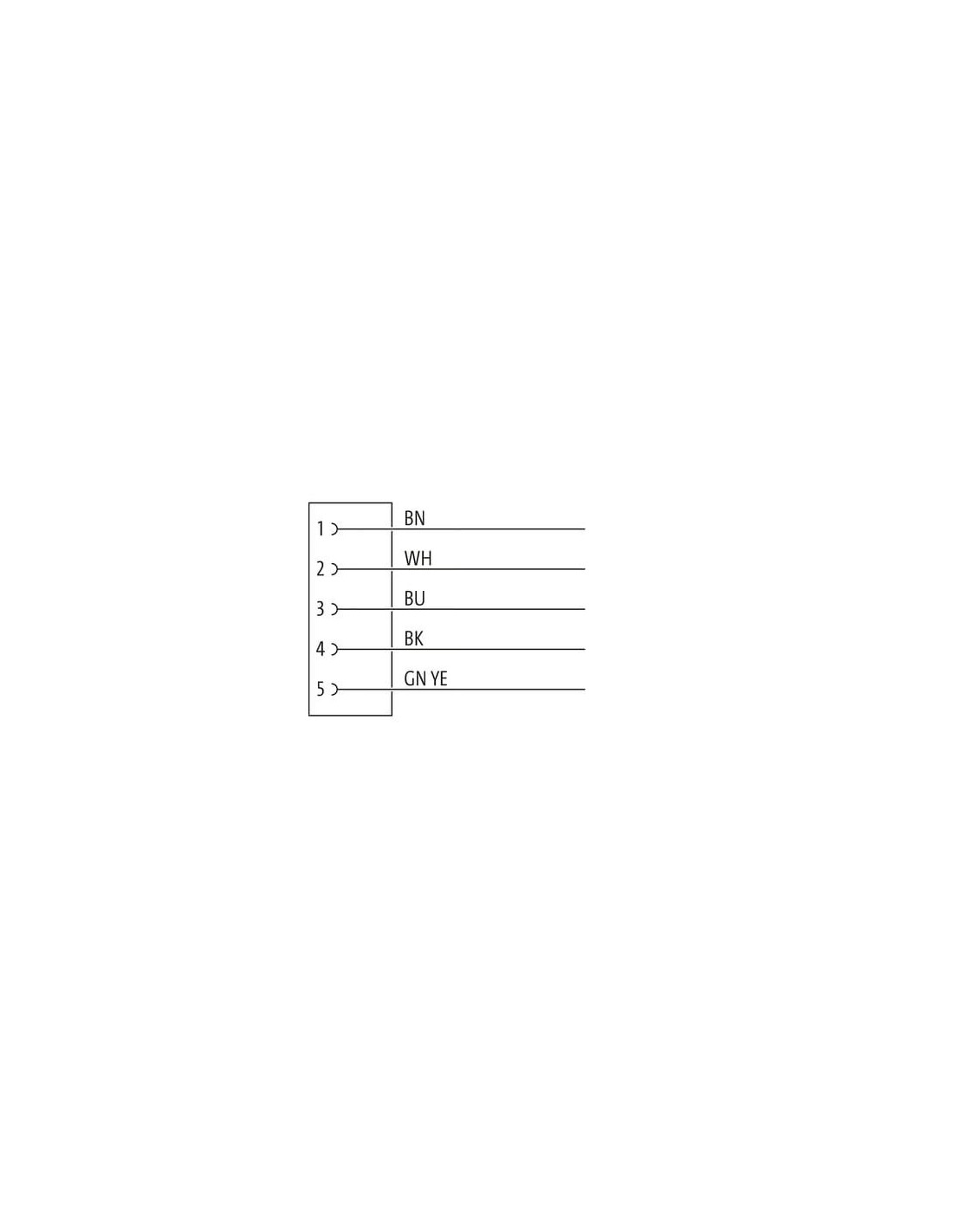

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Gniazdo żeńskie M12 A-cod. 5-pinowe z kablem – profesjonalne rozwiązanie do aplikacji przemysłowych
Gniazdo M12 A-codowane o numerze katalogowym 7000-13627-2150200 to wysokiej klasy komponent wykorzystywany w instalacjach automatyki przemysłowej, automatyzacji procesów, systemach czujnikowych oraz wszędzie tam, gdzie wymagane są niezawodne i szczelne połączenia sygnałowe lub zasilające.
Wytrzymała konstrukcja i wysoki stopień ochrony (IP67)
Prezentowane gniazdo żeńskie M12 wyposażone jest w wytrzymały korpus wykonany z mosiądzu pokrytego niklem, co zapewnia odporność mechaniczną oraz długą żywotność w trudnych warunkach przemysłowych. Stopień ochrony IP67 pozwala na bezpieczną pracę urządzenia nawet w miejscach narażonych na wilgoć, pył oraz zmienne warunki atmosferyczne.
Zastosowanie gniazda M12 – uniwersalne połączenia w automatyce
Gniazda M12 z pięciopinowym układem pinów są szeroko stosowane w systemach sterowania, czujnikach, siłownikach oraz urządzeniach komunikujących się za pośrednictwem magistrali przemysłowych i systemów bezpieczeństwa maszyn. Dzięki wysokiej odporności chemicznej oraz mechanicznej mogą być używane w liniach produkcyjnych, maszynach, rozdzielniach oraz szafach sterowniczych.
- Montaż panelowy – możliwość instalacji na tylnym panelu z solidnym mocowaniem gwintowanym M16 x 1,5.
- 5 pinów – wszechstronne zastosowanie, np. do sygnałowych i zasilających połączeń sensorów oraz siłowników.
- Wytrzymała powłoka styków – pozłacane styki zapewniające niską rezystancję i wysoką niezawodność przesyłu sygnału.
- Przewód PVC o długości 2 m – odpowiedni zarówno do montażu stałego, jak i w ruchomych aplikacjach (odporny na promieniowanie UV, ścieranie i elastyczny).
- Kolorystyka przewodów zgodna z międzynarodowymi standardami – ułatwia montaż i diagnostykę instalacji.
Łatwość montażu i uniwersalne wykonanie przewodu
Gniazdo umożliwia prosty montaż za pomocą śruby (Schraubgewinde) oraz pewne zamocowanie panelowe. Otwarte zakończenie przewodu pozwala na swobodny dobór końcówek lub szybkie połączenie w rozdzielnicy. Przewód o długości 2 metrów gwarantuje wygodę podczas montażu nawet w większych szafach sterowniczych czy układach rozproszonych.
Typowe zastosowania gniazda M12 5-pin
Produkt rekomendowany do:
- Podłączania czujników i elementów wykonawczych w automatyce.
- Przemysłowych aplikacji sterowania i pomiarowych.
- Systemów wizyjnych oraz detekcji.
- Stacji rozdzielczych i szaf kontrolnych.
- Połączeń w systemach transportowych i magazynowych.
Gniazdo M12 A-codowane doskonale sprawdza się w warunkach, gdzie wymagana jest niezawodność połączenia, ochrona przed pyłem i wodą oraz wytrzymałość na typowe czynniki przemysłowe, takie jak wibracje czy uderzenia. Produkt posiada niezbędne certyfikaty jakości i bezpieczeństwa, dzięki czemu jest rozwiązaniem rekomendowanym zarówno do nowych instalacji, jak i do serwisów.
