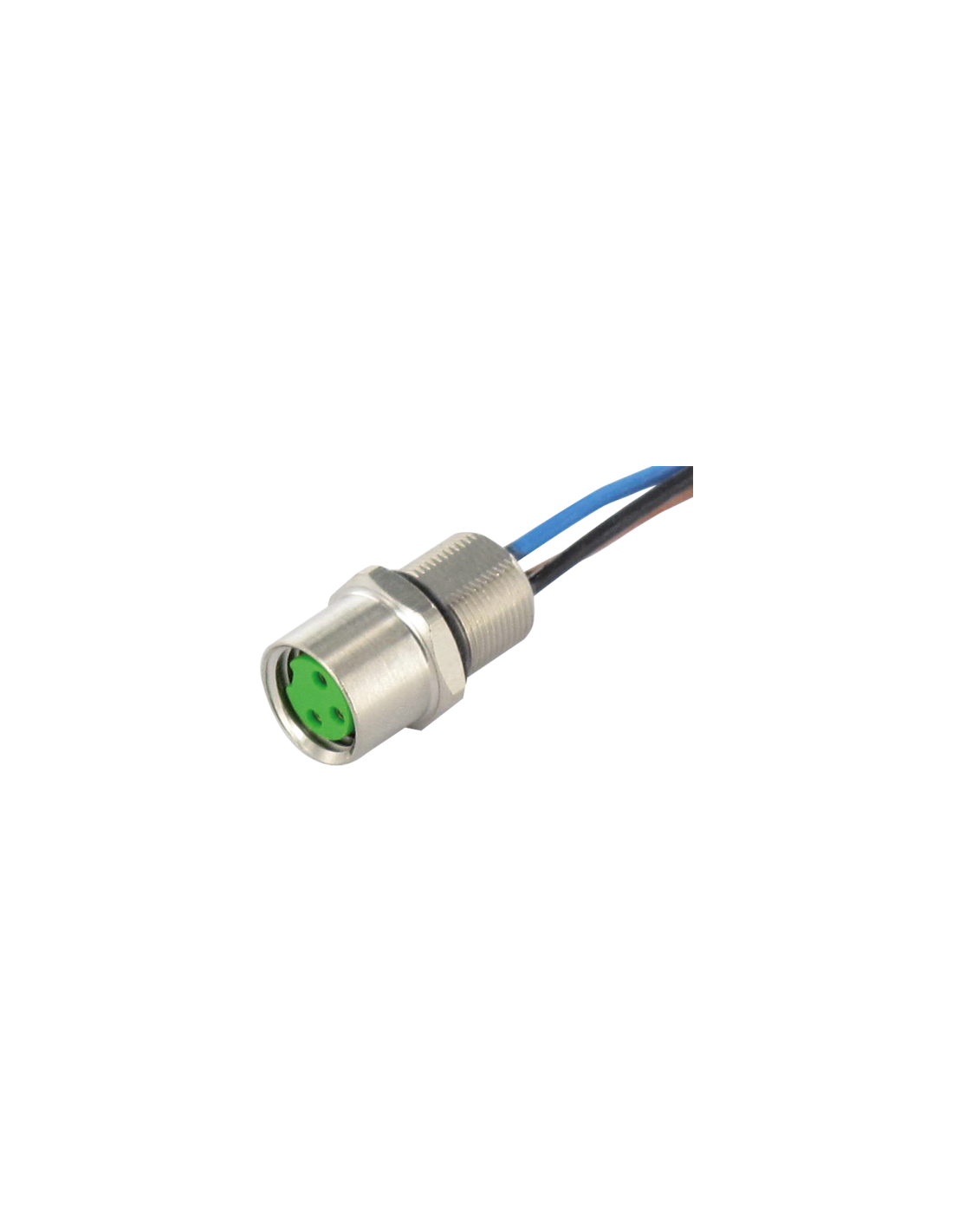

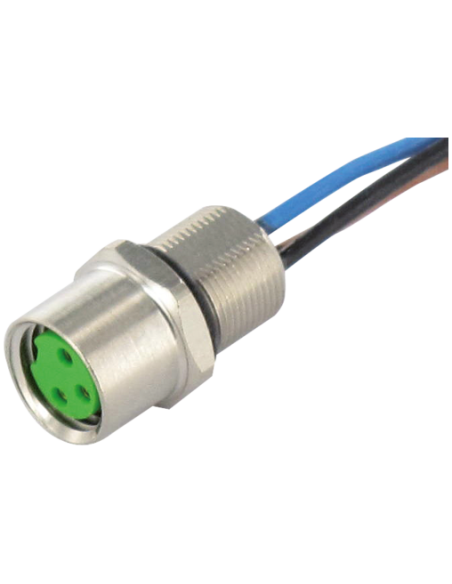

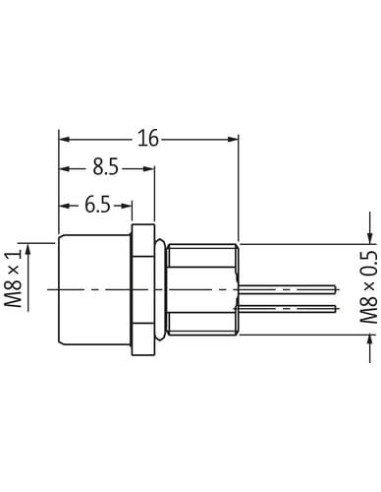

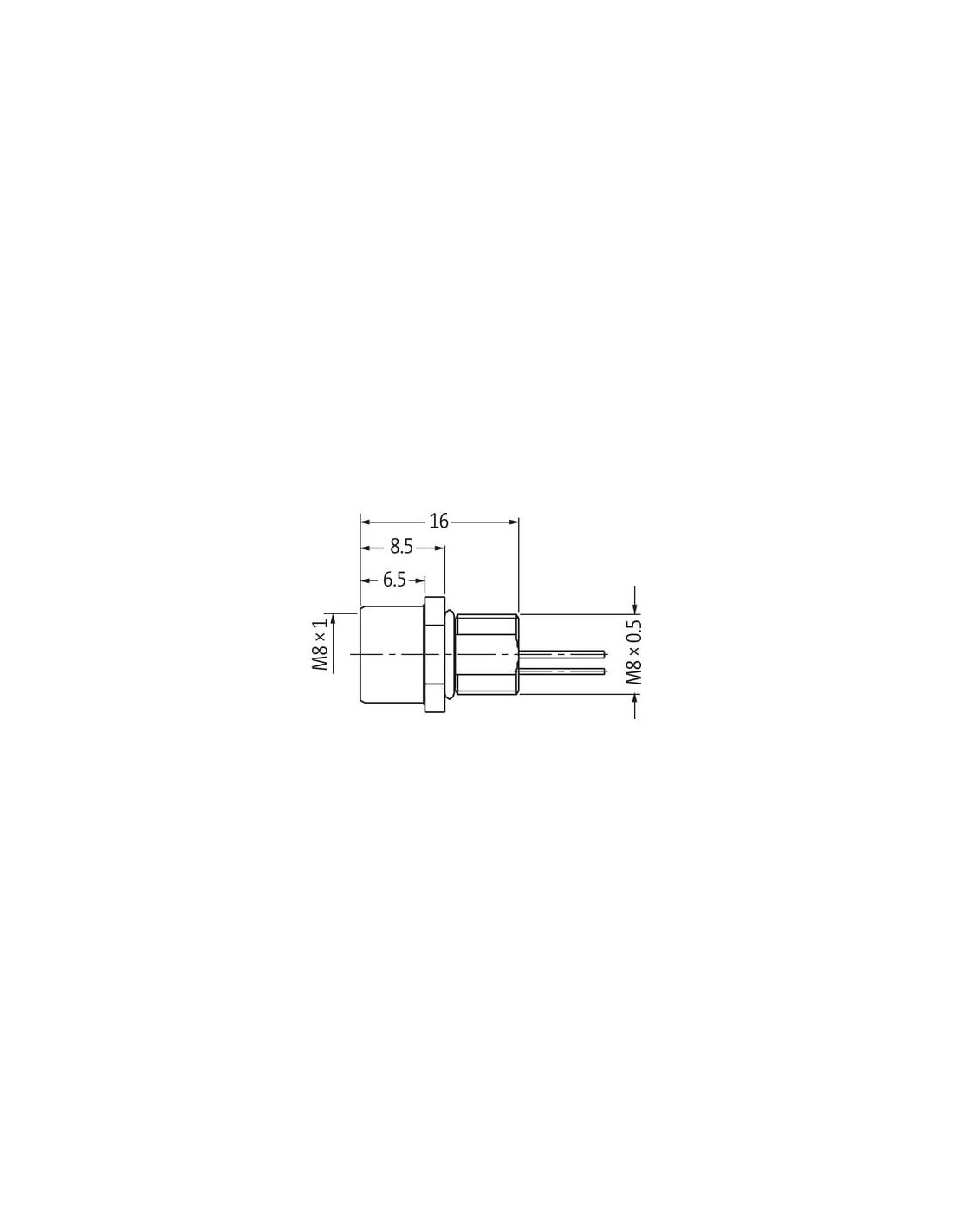

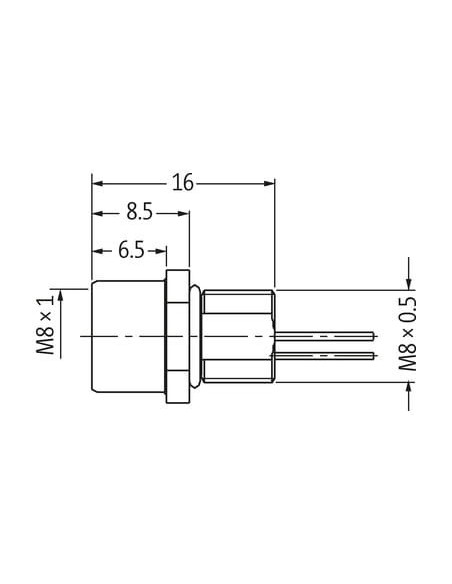

Gniazdo z kołnierzem
M8, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 969 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M8 żeńskie 4-pinowe z kablem – trwałe i niezawodne połączenie
Złącze panelowe M8 żeńskie z czterema pinami to wysokiej jakości komponent przeznaczony do niezawodnych połączeń elektrycznych w instalacjach przemysłowych, automatyce oraz systemach sterowania. Montaż na panelu przednim oraz dołączona nakrętka umożliwiają łatwe i pewne zamocowanie złącza w obudowach lub szafach sterowniczych.
Charakterystyka gniazda panelowego M8 4-polowego
Produkt oznaczony kodem 7000-08583-9690100 to gniazdo z kołnierzem w standardzie M8 z gwintem M8 x 1, przystosowane do montażu przykręcanego. Złącze zostało wykonane z wytrzymałego mosiądzu pokrytego niklem, co zapewnia wysoką odporność na korozję oraz uszkodzenia mechaniczne.
- 4 piny – umożliwiają transmisję sygnału lub zasilania w układach wielokanałowych
- Stopień ochrony IP67 – doskonała odporność na pył i wodę, także w trudnych warunkach przemysłowych
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do 85°C dla złącza, a od -40°C do 90°C (stała) dla kabla
- Montaż panelowy – szybka i pewna instalacja na froncie obudowy
Zastosowanie złącza M8 żeńskiego w automatyce i przemyśle
Złącza panelowe M8 żeńskie znajdują zastosowanie w wielu obszarach automatyki przemysłowej, gdzie liczy się niezawodność oraz bezpieczeństwo połączeń. Idealnie sprawdzają się jako interfejs zasilania i sygnałów w czujnikach, siłownikach, panelach operatorskich, maszynach i urządzeniach pakujących.
- Linie produkcyjne oraz systemy transportowe
- Maszyny CNC i urządzenia przemysłowe
- Systemy bezpieczeństwa i monitoring
- Automatyka budynkowa, aparatura kontrolno-pomiarowa
Bezpieczeństwo i trwałość – kluczowe zalety złącza panelowego M8
Powłoka złącza śrubowego wykonana z niklu oraz solidny materiał gwarantują długą żywotność nawet przy intensywnej eksploatacji. Stopień ochrony NEMA 3, 4, 6P oraz wysoka odporność chemiczna i mechaniczna pozwalają na stosowanie w środowiskach narażonych na działanie olejów, benzyn oraz innych czynników przemysłowych.
Wtyk wyposażono w kabel o długości 1 m, z czterema przewodami w kolorach: brązowy, czarny, niebieski, biały. Izolacja kabli wykonana z PP zapewnia dodatkowe zabezpieczenie przed uszkodzeniami mechanicznymi oraz działaniem czynników zewnętrznych.
Łatwy montaż i podłączanie złącza M8 w instalacjach przemysłowych
Dzięki wkręcanemu gwintowi oraz nakrętce montażowej, instalacja na panelu jest szybka i stabilna. Schematy przyłączeniowe pozwalają na poprawne i intuicyjne podłączenie urządzenia do aplikacji.
- Promień zgięcia kabla: 5 x średnica zewnętrzna – zapewnia bezpieczeństwo połączenia przy układaniu przewodów
- Prąd roboczy do 4 A na pin – odpowiedni do przesyłu zasilania i sygnałów
- Odporność na płomień: IEC 60332-2-2, UL 1581
- Zabezpieczenie przed przepięciami do 1,5 kV
Dzięki zastosowaniu złącza panelowego M8 można w prosty sposób usprawnić i zabezpieczyć połączenia elektryczne w najbardziej wymagających aplikacjach przemysłowych.
