Ethernet CAT5
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Gniazdo z kołnierzem proste – męski prosty

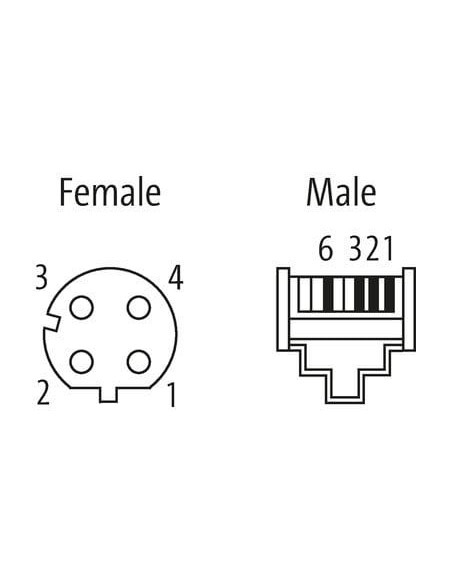

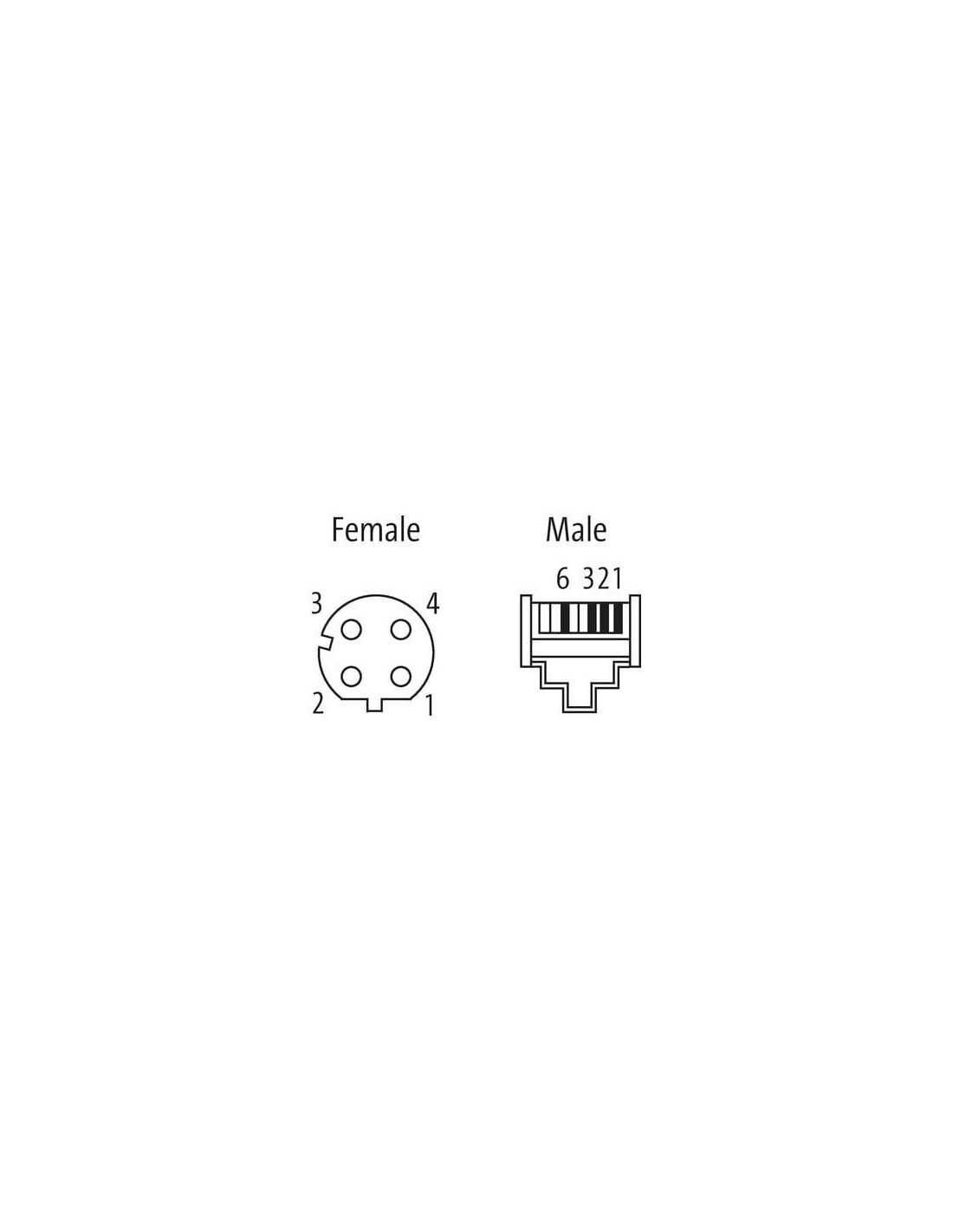

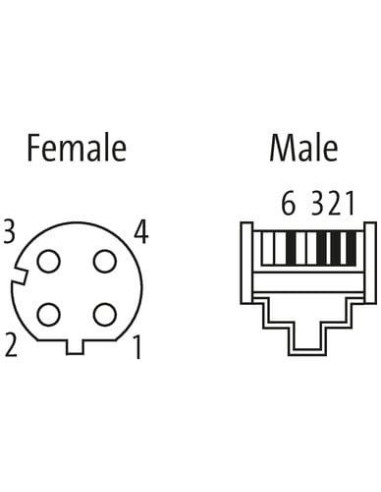

M12 – RJ45, 4-piny
Kodowanie D
Halogen-free-Material
ekranowany
8-piny częściowo wykorzystany
Montaż na tylnym panelu
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,65 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka główki | nickel plated |
| Family construction form | RJ45 |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel

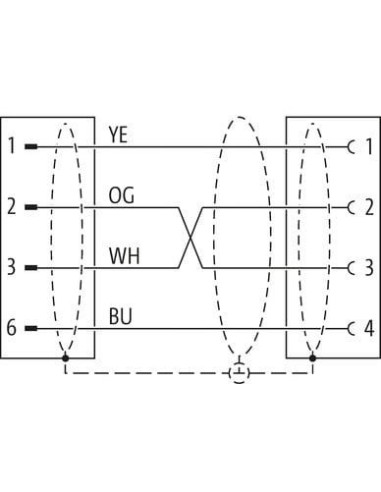

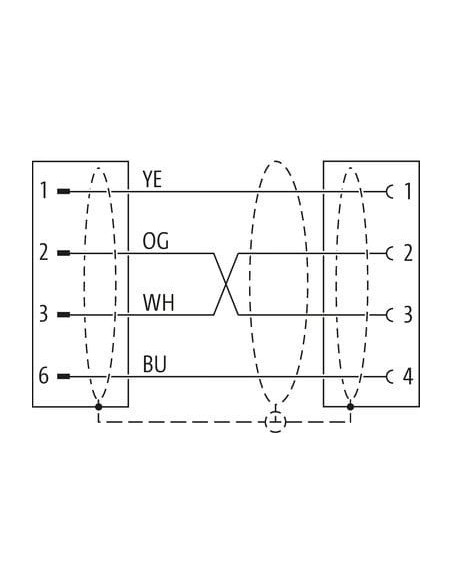

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Złącze M12 kod D z przewodem RJ45 – wysoka niezawodność połączeń przemysłowych

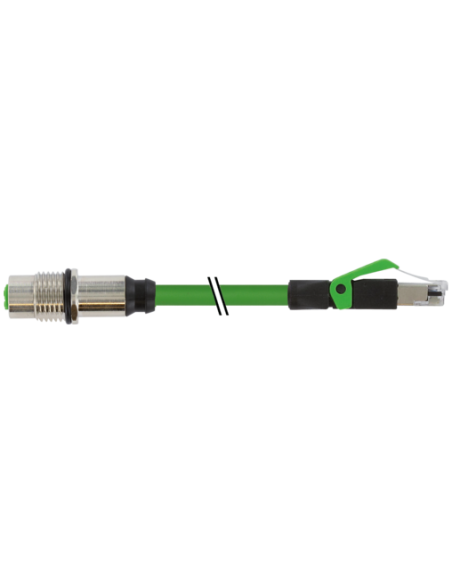

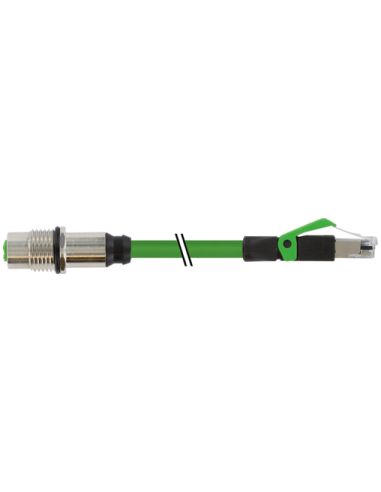

Złącze żeńskie M12 kod D z przewodem RJ45 o długości 0,65 m (kod produktu: 7000-44851-7940065) to specjalistyczny element do tworzenia niezawodnych połączeń Ethernet w środowisku przemysłowym. Połączenie standardu M12 z RJ45 umożliwia integrację systemów automatyki z infrastrukturą sieci komputerowej, zachowując pełną odporność na trudne warunki pracy.
Wytrzymała konstrukcja i podwyższona odporność środowiskowa
Złącze wykonano z wysokiej jakości materiałów: głowica M12 posiada powłokę niklowaną oraz stopień ochrony IP67, co zapewnia odporność na pył, wilgoć oraz czynniki chemiczne, takie jak oleje i benzyna. Przewód o zielonej izolacji wykonany jest z PUR, wolnego od halogenów, charakteryzującego się doskonałą wytrzymałością mechaniczną i odpornością na płomienie (zgodność z UL 1581, IEC 60332-2-2). Konstrukcja zapewnia odporność na uszkodzenia mechaniczne, wibracje i wyładowania elektrostatyczne – idealne rozwiązanie dla przemysłu i automatyki.
Specjalistyczne zastosowanie w automatyce i instalacjach Ethernet
Złącze M12 kod D do RJ45 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane są trwałe i odporne na zakłócenia połączenia Ethernet do 100 Mbit/s (Ethernet CAT5, Class D). Produkt sprawdza się w aplikacjach takich jak:
- systemy automatyki przemysłowej i sterowania
- sieci przemysłowe PROFINET, Ethernet/IP, Modbus TCP
- maszyny produkcyjne i linie montażowe
- robotyka przemysłowa
- systemy zarządzania budynkiem i BMS
Elastyczność rozwiązania pozwala na montaż na panelu tylnym urządzenia (montaż na tylnym panelu), a wysoka klasa szczelności gwarantuje trwałość połączenia nawet w trudnych warunkach produkcyjnych.
Duża kompatybilność i łatwość montażu – szybkie podłączanie Ethernet
Złącze M12 D-Kod (4-pin, proste) zgodne jest z normą DIN EN 61076-2-101, z gwintem M12 x 1 oraz przejściem na RJ45 (męski, prosty). Przewód o długości 0,65 m sprawdzi się w miejscach, gdzie wymagana jest zwarta instalacja lub przyłączenie urządzeń w szafach sterowniczych.
- Intuicyjny montaż typu “włożone, przykręcone”
- Obudowa o podwyższonej odporności na uszkodzenia mechaniczne i kontakt z chemikaliami
- Doskonałe ekranowanie sygnału, które chroni przed zakłóceniami elektromagnetycznymi
- Możliwość pracy w temperaturze od -25°C do +85°C (dla złącza)
Dodatkowo, przewód z ekranem z miedzi zapewnia wysoką jakość transmisji danych oraz odporność na szumy i przepięcia.
Bezpieczeństwo i normy – certyfikaty przemysłowe
Produkt posiada liczne certyfikaty i spełnia wymagania międzynarodowe UL 50E, cURus oraz standardy NEMA (3, 4, 6P). Jest polecany do instalacji, gdzie kluczowe są bezpieczeństwo, trwałość oraz zgodność z normami bezpieczeństwa elektrycznego.
Praktyczne wskazówki instalacyjne
Podczas montażu należy chronić złącze przed nadmiernymi obciążeniami mechanicznymi i stosować odpowiednie promienie gięcia przewodów. Należy również zwrócić uwagę na stosowanie opasek kablowych oraz zabezpieczenie przed załamaniem w celu utrzymania klasy szczelności IP67.
Złącze M12 D-Kod – RJ45 to profesjonalne rozwiązanie dla przemysłu, zapewniające niezawodną transmisję danych oraz długotrwałą eksploatację w wymagających środowiskach pracy.
