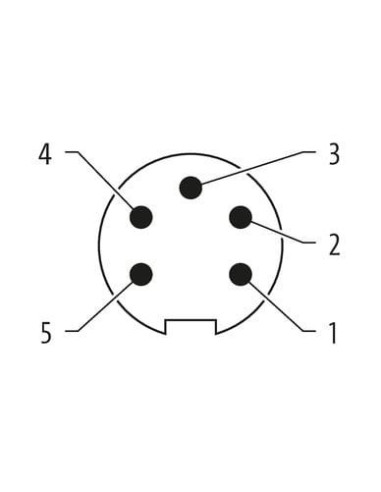

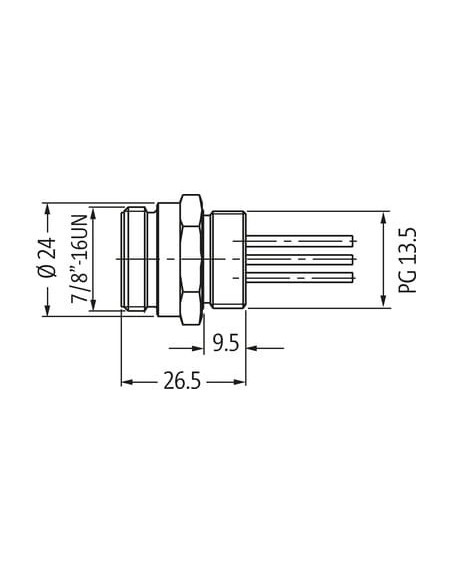

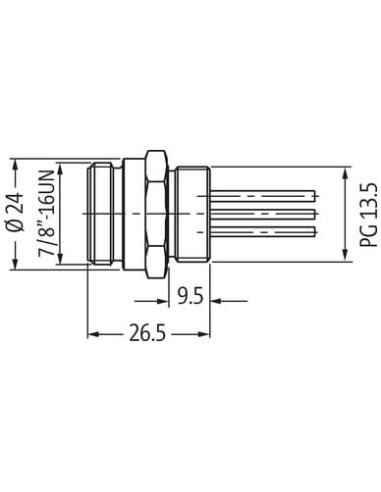

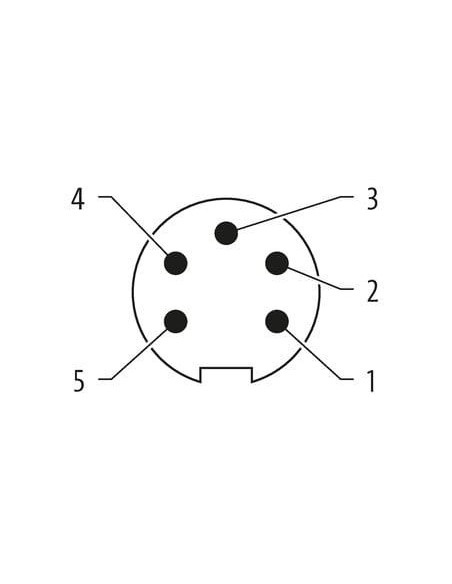

Wtyk z kołnierzem
7/8" (5-piny)
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 6 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

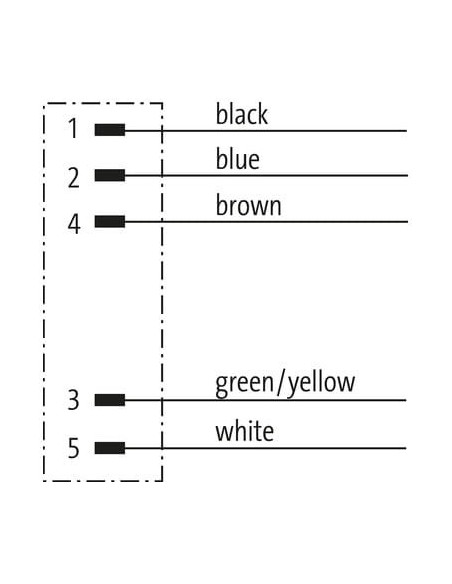

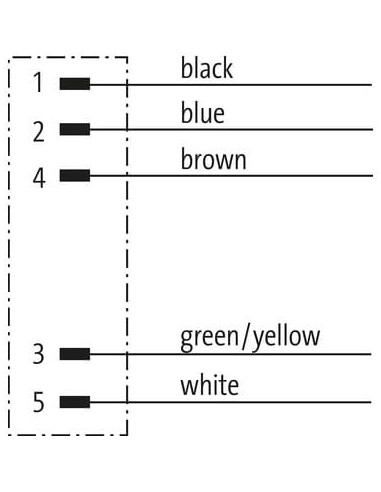

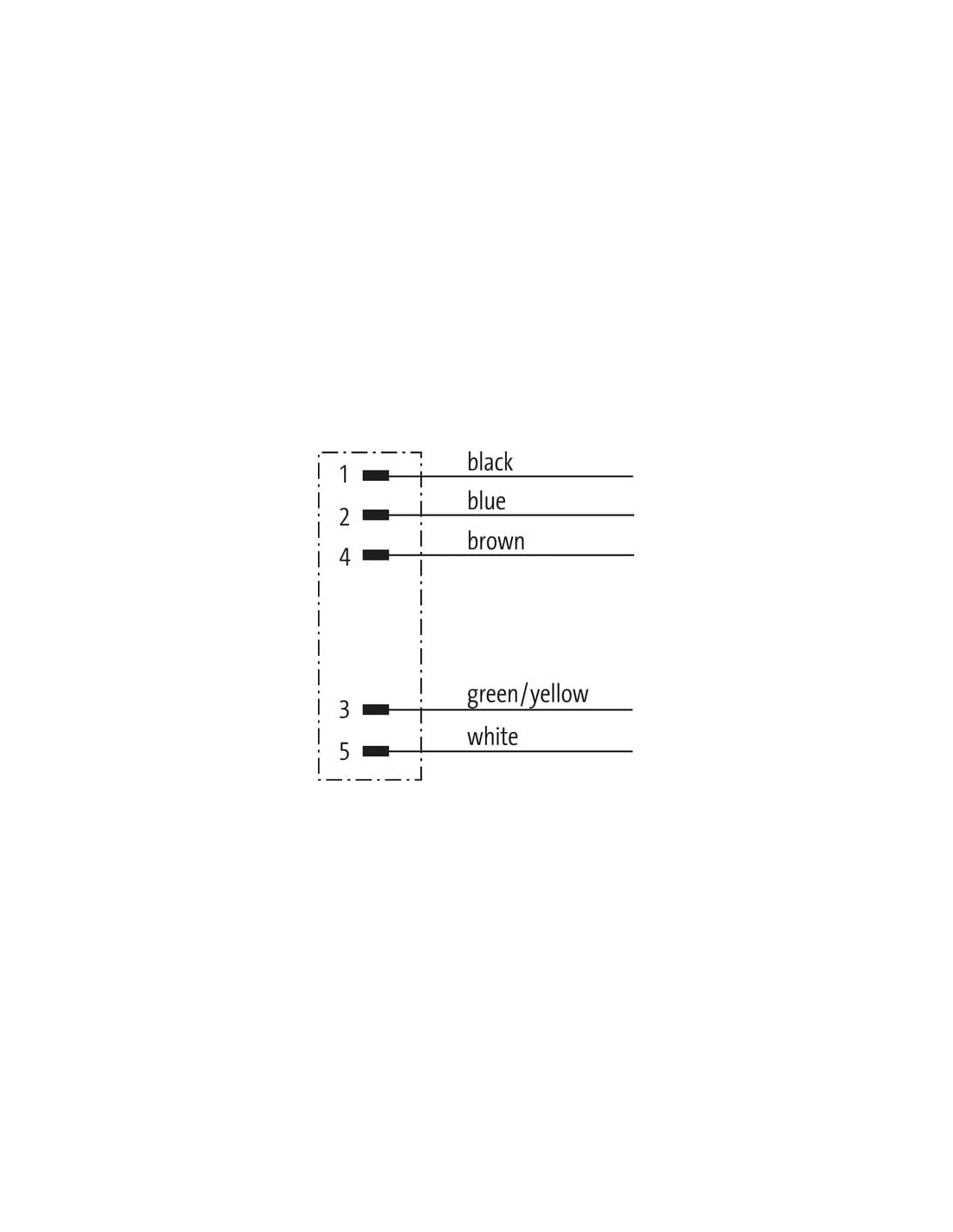

| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 978 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,75 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

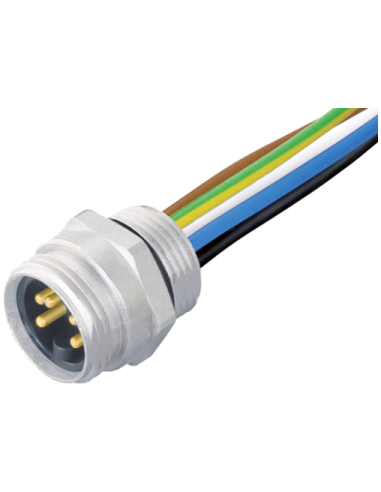

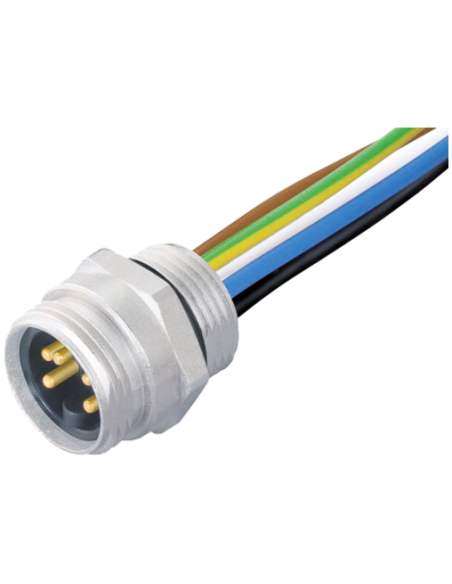

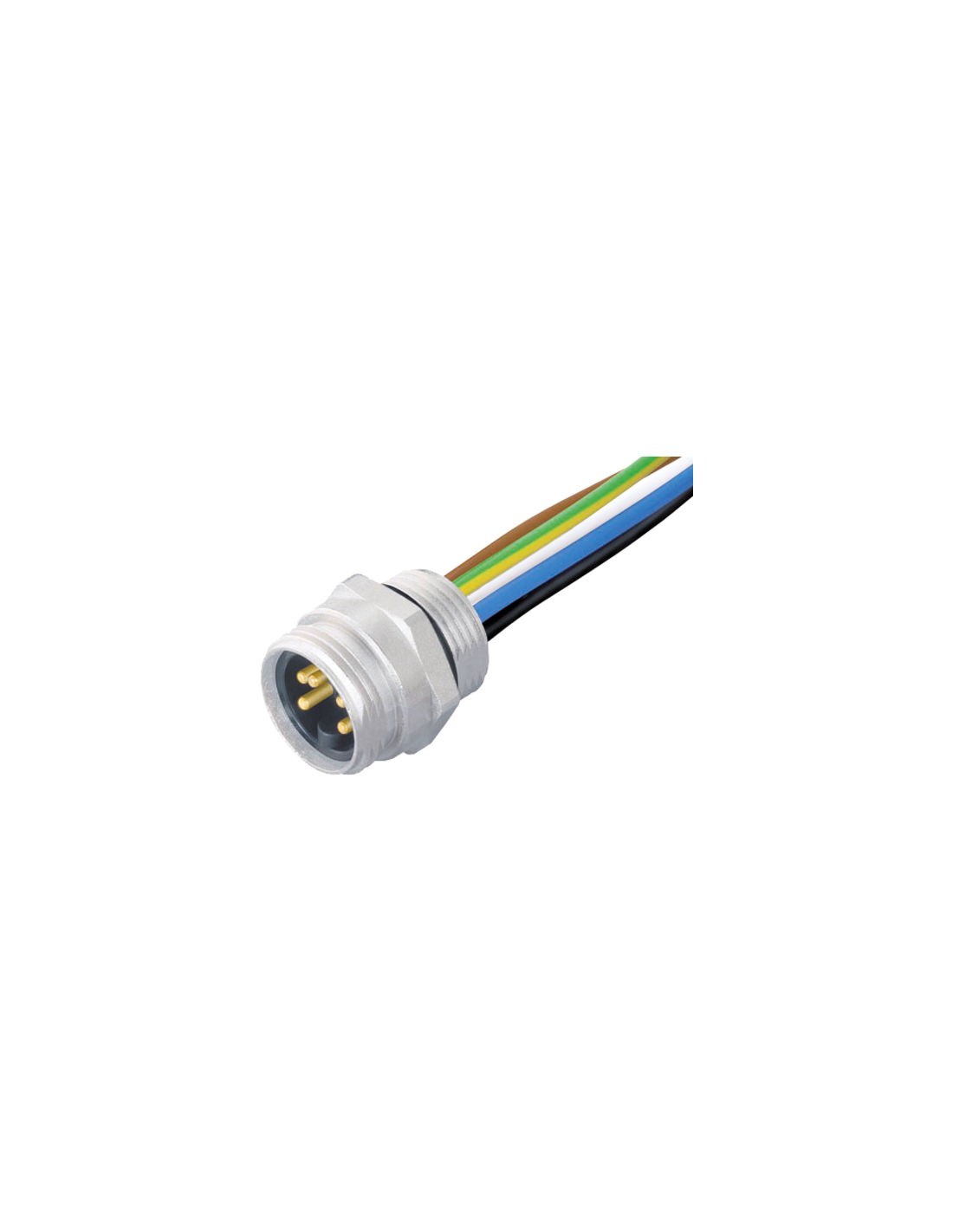

Złącze panelowe 7/8'' męskie, 5-polowe – 0,5 m – Kod: 7000-78341-9780050
Złącze panelowe 7/8'' męskie, 5-polowe o długości przewodu 0,5 m to niezawodne rozwiązanie przeznaczone do przemysłowych systemów automatyki, instalacji maszyn oraz aplikacji wymagających wysokiej szczelności i trwałości połączeń elektrycznych. Produkt charakteryzuje się wytrzymałą konstrukcją oraz przemyślanym rozmieszczeniem pinów, co ułatwia integrację z istniejącymi systemami.
Zastosowanie złącza panelowego 7/8'' 5-polowego
Panelowe złącza męskie typu 7/8'' są powszechnie wykorzystywane w:
- automatyce przemysłowej
- robotyce i budowie maszyn
- systemach transportowych i sterowania
- instalacjach urządzeń pomiarowych i sensorów
- szeroko pojętej inżynierii elektrycznej
Przyłącze panelowe posiada wysoki stopień ochrony IP68, co zapewnia odporność na wilgoć, pył oraz wstrząsy – jest to kluczowe w wymagającym środowisku przemysłowym.
Kluczowe cechy techniczne złącza męskiego 7/8''
- Trwałość mechaniczna: Korpus wykonany z cynkowego odlewu ciśnieniowego z powłoką niklowaną zapewnia odporność na uszkodzenia oraz korozję.
- Bezpieczne przyłącze: Zabezpieczenie przeciwwstrząsowe oraz solidny montaż na przednim panelu.
- Szybki montaż: Konstrukcja umożliwiająca łatwe wpięcie oraz mocowanie poprzez przykręcanie.
- Wysoka wytrzymałość elektryczna: Napięcie robocze do 300 V, maksymalny prąd na styk 6A.
- Wytrzymały kabel: 0,5 m długości, 5 żył o przekroju 0,75 mm² z izolacją PVC zapewnia długotrwałe i bezawaryjne użytkowanie.
- Kolory przewodów: czarny, niebieski, brązowy, zielono-żółty, biały – szybka identyfikacja podczas instalacji.
Możliwości instalacyjne i kompatybilność
Złącze panelowe 7/8'' jest przeznaczone do montażu na panelach przednich szaf i urządzeń. Średnica gwintu 7/8” oraz rozmiar klucza SW24 ułatwiają integrację z szeroką gamą paneli używanych w sektorze przemysłowym. Jest to rozwiązanie kompatybilne z typowymi systemami automatyzacji wykorzystywanymi w przemyśle produkcyjnym oraz technice transportowej.
Odporność środowiskowa – klucz do bezawaryjnej pracy
Złącze jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +85°C (w stanie statycznym), a dzięki spełnieniu normy IP68 sprawdzi się nawet w bardzo wymagających i wilgotnych środowiskach. Kabel charakteryzuje się dobrą odpornością na płomień, oleje, benzynę oraz na wpływ czynników chemicznych, co dodatkowo podnosi niezawodność połączenia w aplikacjach przemysłowych.
Typowe przykłady zastosowań
- Podłączanie czujników i urządzeń do szaf sterowniczych
- Tworzenie hermetycznych połączeń na panelach maszyn
- Modernizacje oraz rozbudowy linii technologicznych wymagających wysokiej szczelności i trwałości połączeń
Złącze panelowe 7/8'' męskie, 5-polowe o długości 0,5 m stanowi uniwersalne i profesjonalne rozwiązanie dla branży automatyki i przemysłu, gwarantując pewność oraz trwałość połączeń, nawet w trudnych warunkach eksploatacji.
