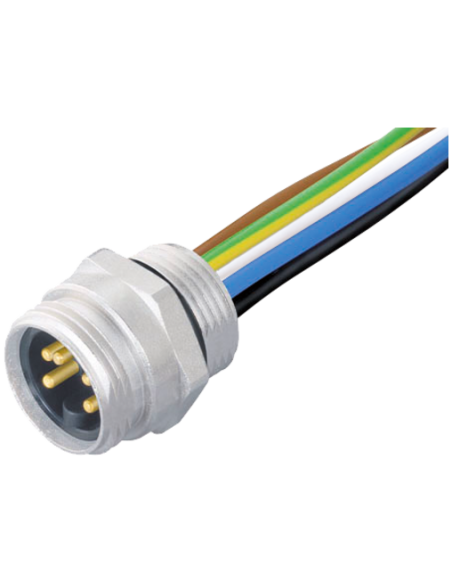

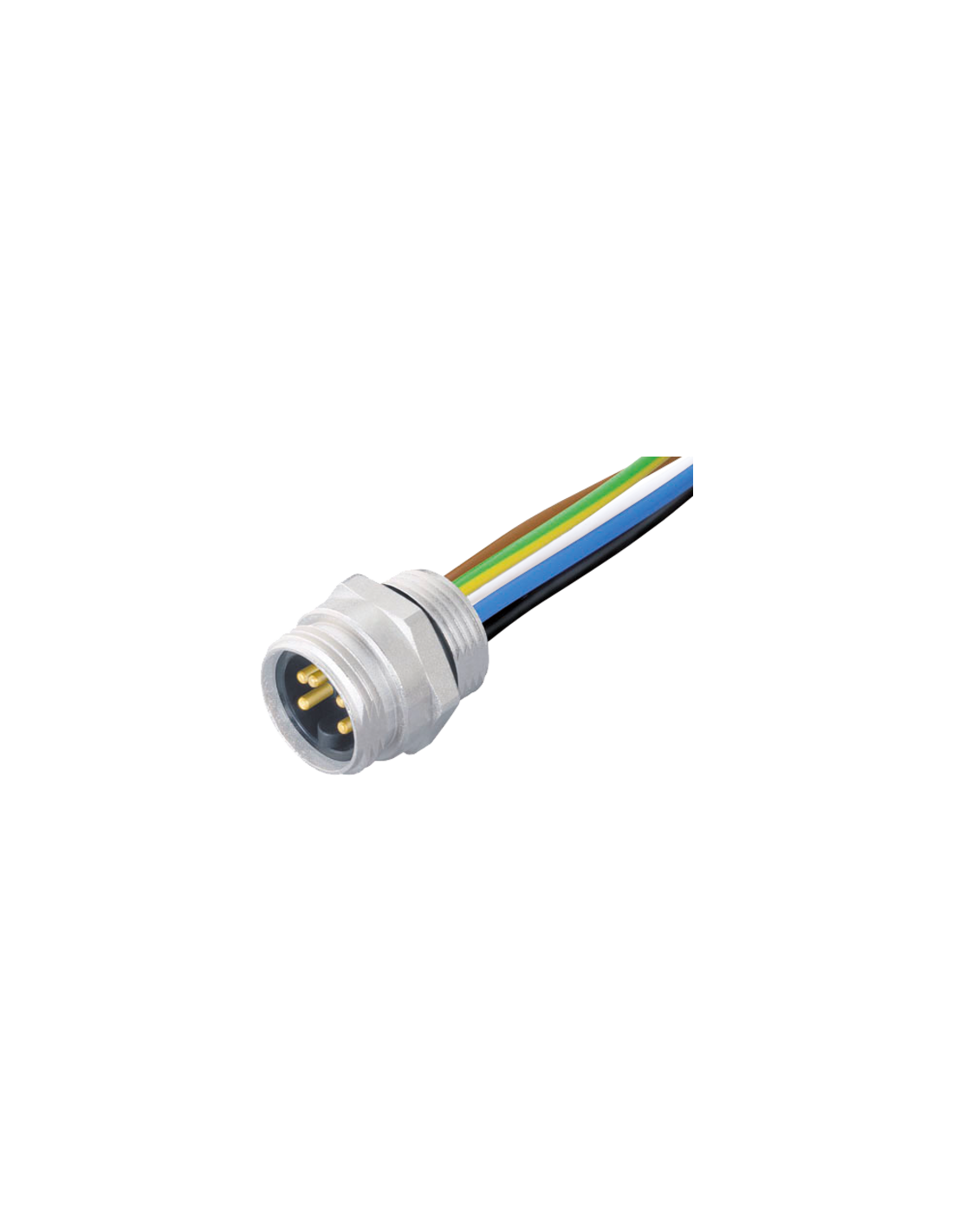

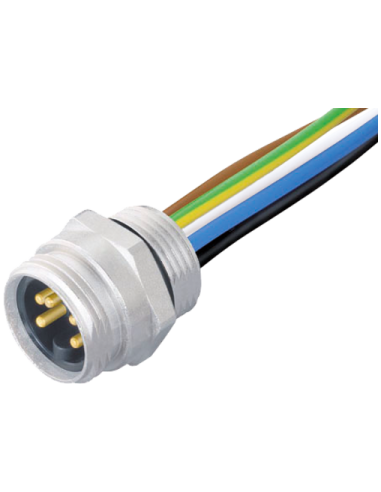

Wtyk z kołnierzem
7/8" (5-piny)
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |

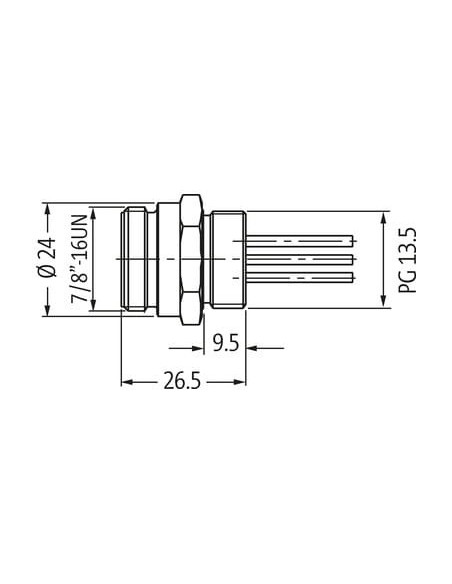

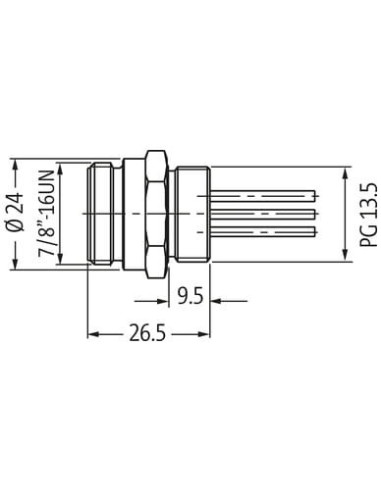

| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 6 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 978 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,75 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Złącze panelowe 7/8" męskie 5x0,75 1m – Zastosowania i właściwości
Złącze panelowe 7/8" męskie 5x0,75 z kablem 1 m to profesjonalne rozwiązanie dedykowane przemysłowym systemom automatyki, instalacjom maszyn oraz rozdzielnicom sterowniczym. Dzięki wysokiej jakości wykonania i solidnej budowie, znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest pewność połączenia i odporność na trudne warunki środowiskowe.
Budowa i trwałość złącza 7/8" panelowego – kluczowe zalety
Produkt posiada niklowaną obudowę wykonaną z cynkowego odlewu ciśnieniowego, co zapewnia odporność na uszkodzenia mechaniczne i korozję. Stopień ochrony IP68 gwarantuje całkowitą pyłoszczelność oraz odporność na długotrwałe zanurzenie w wodzie przy prawidłowym montażu (przykręcenie złącza). Złącze wyposażone jest w pięć styków sygnałowych oraz zintegrowany kabel 1 m o przekroju 5 x 0,75 mm², co umożliwia bezpośredni i szybki montaż do przewodów instalacyjnych lub szaf sterowniczych.
Złącze panelowe 7/8" – możliwości montażu i dopasowanie do aplikacji
- Montaż na przednim panelu – wtyk z kołnierzem umożliwia wygodną instalację bezpośrednio w obudowie urządzenia.
- Zabezpieczenie przeciwwstrząsowe dzięki solidnemu kołnierzowi i nakrętce montażowej.
- Przeznaczone do systemów wymagających pewności połączenia oraz ochrony przed czynnikami zewnętrznymi i wibracjami.
Typowe zastosowania złącza panelowego 7/8" męskiego
Złącze 7/8" 5-pinowe to produkt bardzo często wykorzystywany w:
- Automatyce przemysłowej i sterowaniu maszynami
- Systemach transportu, logistyki i przenośników
- Integracji urządzeń w rozdzielnicach szaf sterowniczych
- Instalacjach robotycznych oraz systemach zasilania czujników i siłowników
Odporność na typowe czynniki przemysłowe, takie jak oleje, benzyna, substancje chemiczne czy płomień, pozwala na bezpieczne stosowanie złącza w wymagających środowiskach produkcyjnych.
Kabel 5x0,75 mm² – wytrzymałość i elastyczność

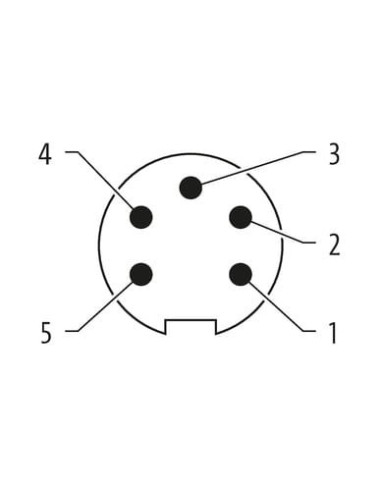

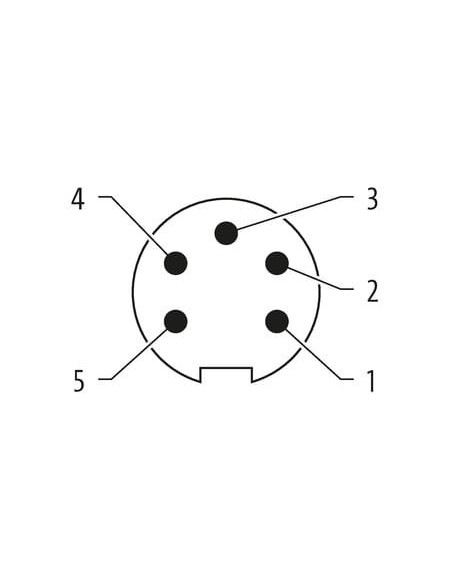

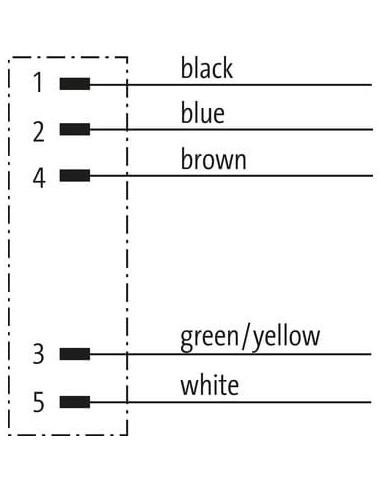

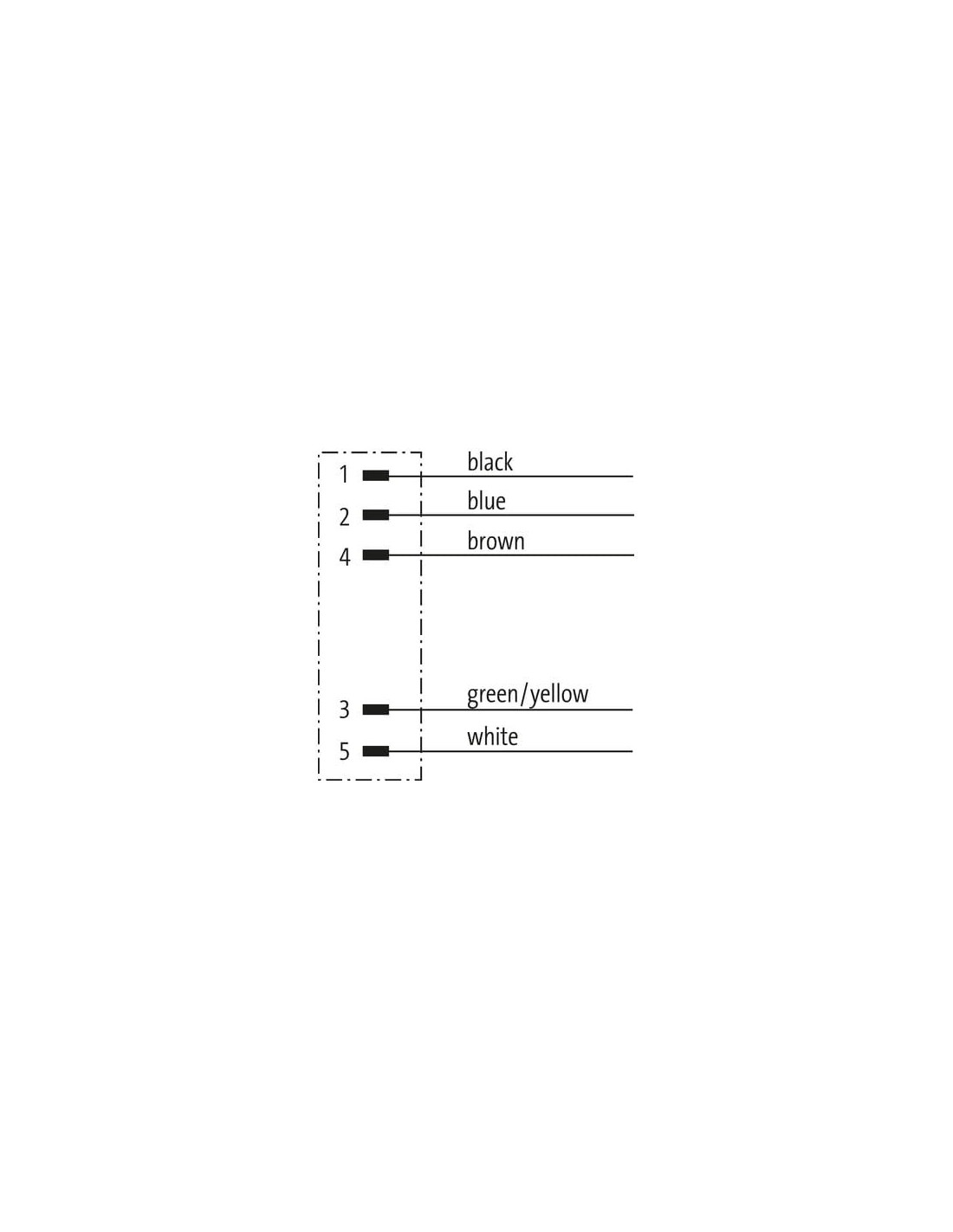

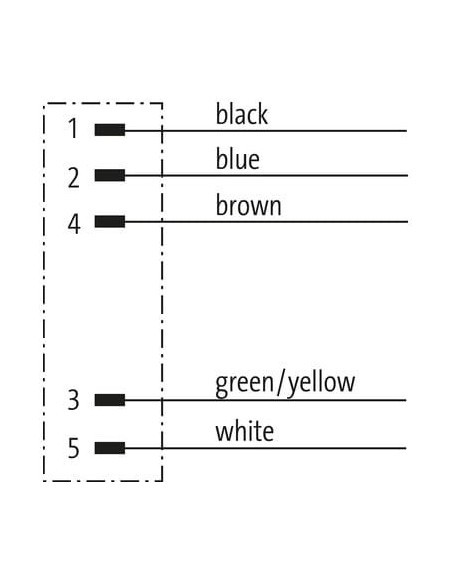

Zintegrowany kabel PVC o długości 1 m i pięciu przewodach (biały, niebieski, czarny, zielono-żółty, brązowy) gwarantuje łatwą identyfikację oraz właściwe podłączenie zgodnie ze schematem pinów. Produkt zapewnia:
- Pracę w szerokim zakresie temperatur (-25°C do +85°C dla instalacji stałej)
- Dobrą odporność na płomień (IEC 60332-2-2, UL 1581)
- Elastyczność instalacyjną (promień gięcia: 10x średnica zewnętrzna)
Bezpieczeństwo użytkowania i montażu
Maksymalne parametry pracy złącza to 300V (AC/DC) oraz prąd roboczy do 6A na styk. Dodatkowe zalecenia obejmują stosowanie zabezpieczeń odciążających oraz przestrzeganie promieni gięcia, aby zachować szczelność IP68.
Podsumowanie – wszechstronne złącze panelowe męskie 7/8" 5-pinowe
Złącze panelowe 7/8" męskie 5x0,75 1m to uniwersalne i niezawodne rozwiązanie dla konstruktorów automatyków, integratorów systemów oraz elektryków realizujących złożone projekty przemysłowe. Gwarantuje wysoką ochronę, łatwość instalacji oraz trwałość, która sprawdzi się nawet w najbardziej wymagających środowiskach przemysłowych.
