Gniazdo z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

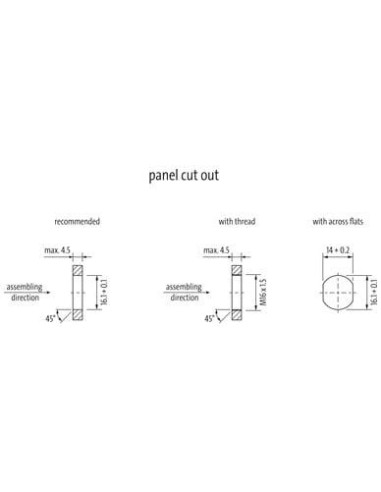

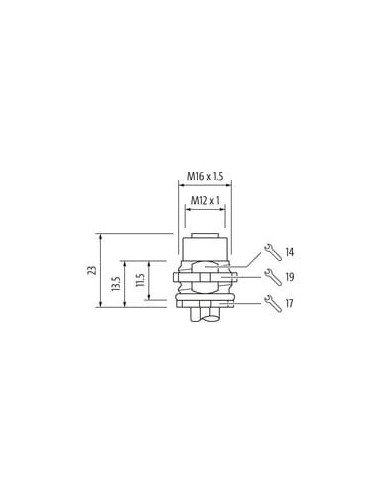

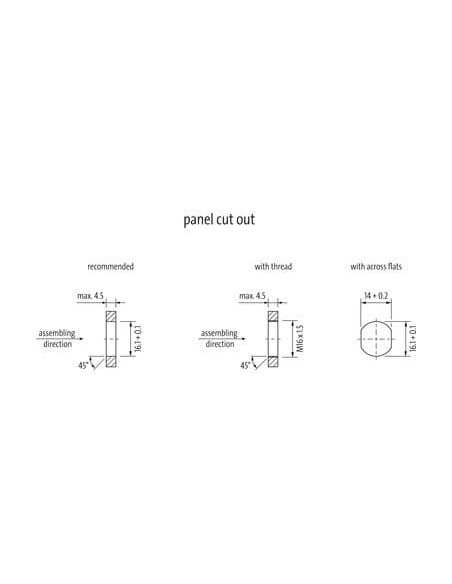

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

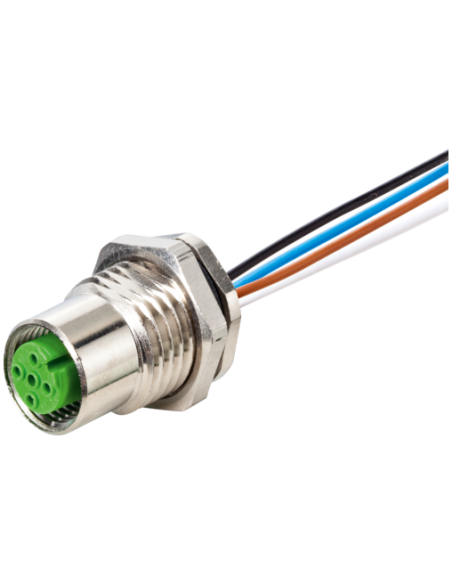

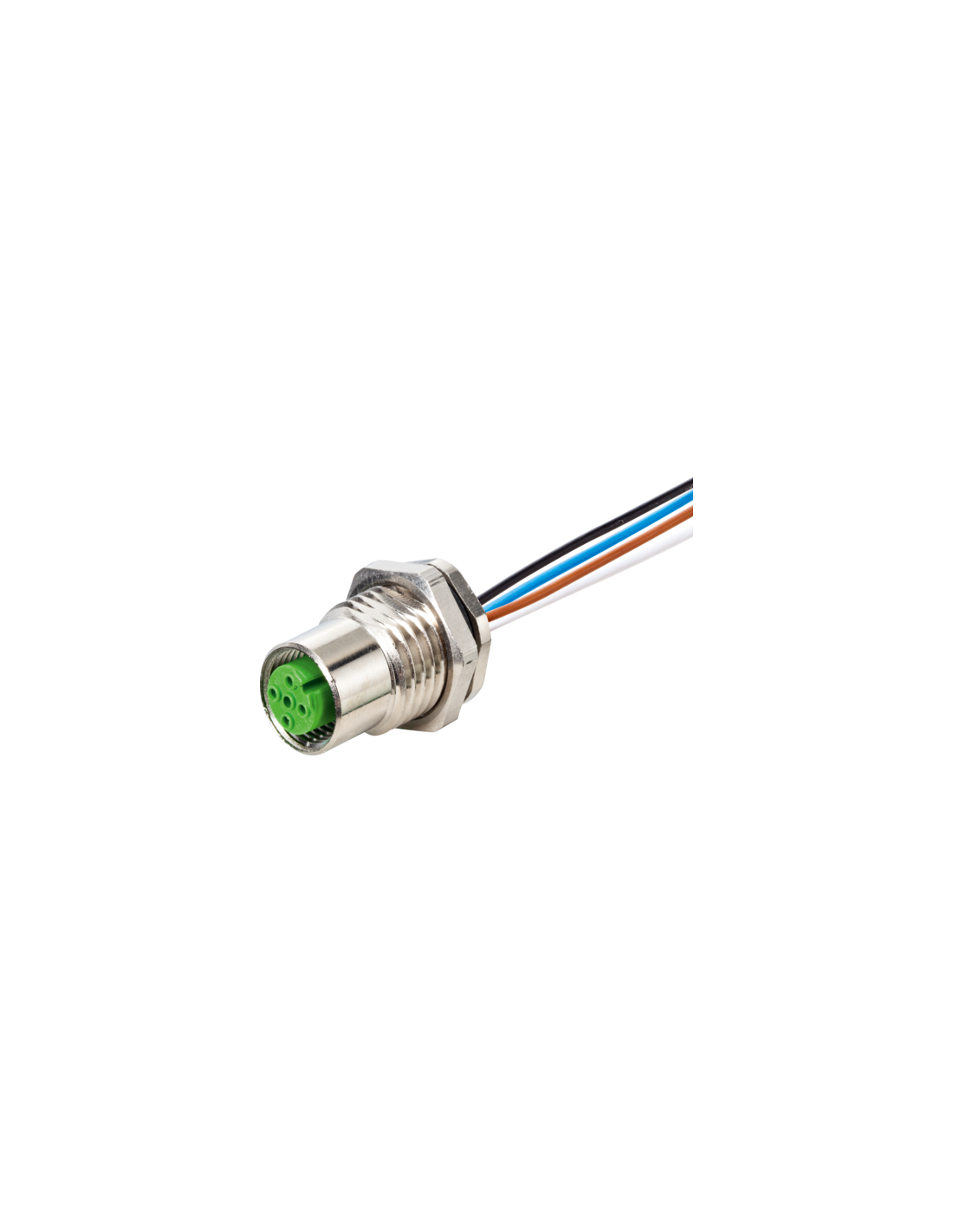

Złącze panelowe M12 żeńskie, kodowanie A – 5-pinowe, tylne mocowanie – 7000-13565-9720020
Złącze panelowe M12 o kodzie produktu 7000-13565-9720020 to wysokiej klasy komponent przeznaczony do profesjonalnych zastosowań przemysłowych. Charakteryzuje się tylnym mocowaniem typu „kołnierz”, które pozwala na stabilny i trwały montaż w panelu.
Najważniejsze cechy złącza M12 żeńskiego kod A – 5 pinów
- 5-pinowa konstrukcja umożliwia szerokie zastosowanie w aplikacjach wymagających niezawodnego przesyłu sygnałów i zasilania.
- Kodowanie A zapewnia kompatybilność z najpopularniejszymi czujnikami, siłownikami oraz innymi urządzeniami automatyki przemysłowej.
- Tylne mocowanie panelowe pozwala na bezpieczne umiejscowienie złącza wewnątrz obudowy lub szafy sterowniczej.
- Obudowa oraz nakrętki wykonane z niklowanego mosiądzu – zapewniają zwiększoną odporność na korozję, wysoką trwałość mechaniczną oraz solidność wykonania.
- Stopień ochrony IP67 umożliwia użytkowanie w środowiskach o wysokim poziomie zapylenia i wilgotności, co jest typowe dla przemysłowych warunków eksploatacji.

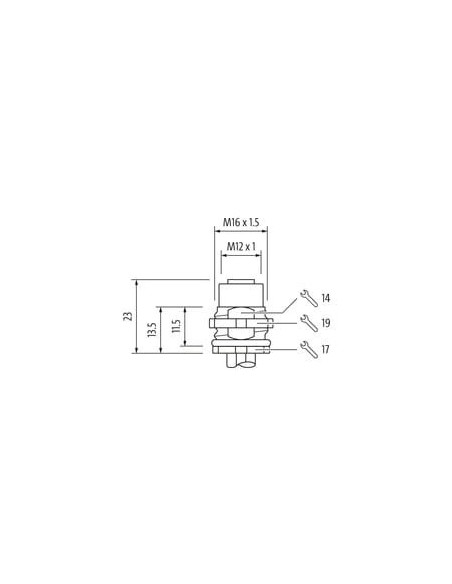

- Montaż za pomocą gwintu M16 x 1,5 oraz przemyślana konstrukcja mechaniczna gwarantują łatwość instalacji i pewność połączenia.
- Wysoka wytrzymałość temperaturowa: praca w zakresie od -25°C do +85°C.
Zastosowania panelowego złącza M12 – wszechstronne możliwości
Złącze żeńskie M12 (5 pin) panelowe dedykowane jest do wykorzystania przede wszystkim w automatyce przemysłowej, technice pomiarowej, robotyce i systemach bezpieczeństwa. Szeroko stosowane w:
- podłączaniu czujników i elementów wykonawczych do modułów sterujących,
- łączeniach systemów sterowania i nadzoru urządzeń przemysłowych,
- maszynach produkcyjnych, liniach technologicznych, systemach transportu i logistyki,
- aplikacjach wymagających szybkiego oraz pewnego montażu złącza od strony wewnętrznej.
Trwałość i bezpieczeństwo użytkowania panelowego gniazda M12
Złącze wyróżnia się ponadprzeciętną odpornością na czynniki mechaniczne, chemiczne oraz środowiskowe. Dzięki solidnym materiałom, uszczelce FKM oraz pozłacanym stykam, gwarantuje stabilne i pewne połączenie elektryczne nawet podczas długotrwałej eksploatacji w trudnych warunkach przemysłowych.
Produkt spełnia normę DIN EN 61076-2-101 (M12) oraz normy odporności na płomień, oleje i chemikalia, co zapewnia bezpieczeństwo montażu i pracy w wymagających aplikacjach.
Informacje o przewodach oraz podłączeniu złącza M12 panelowego

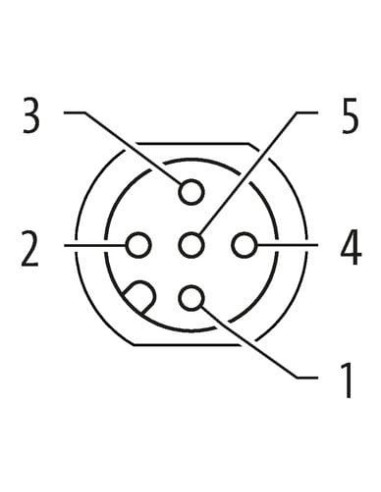

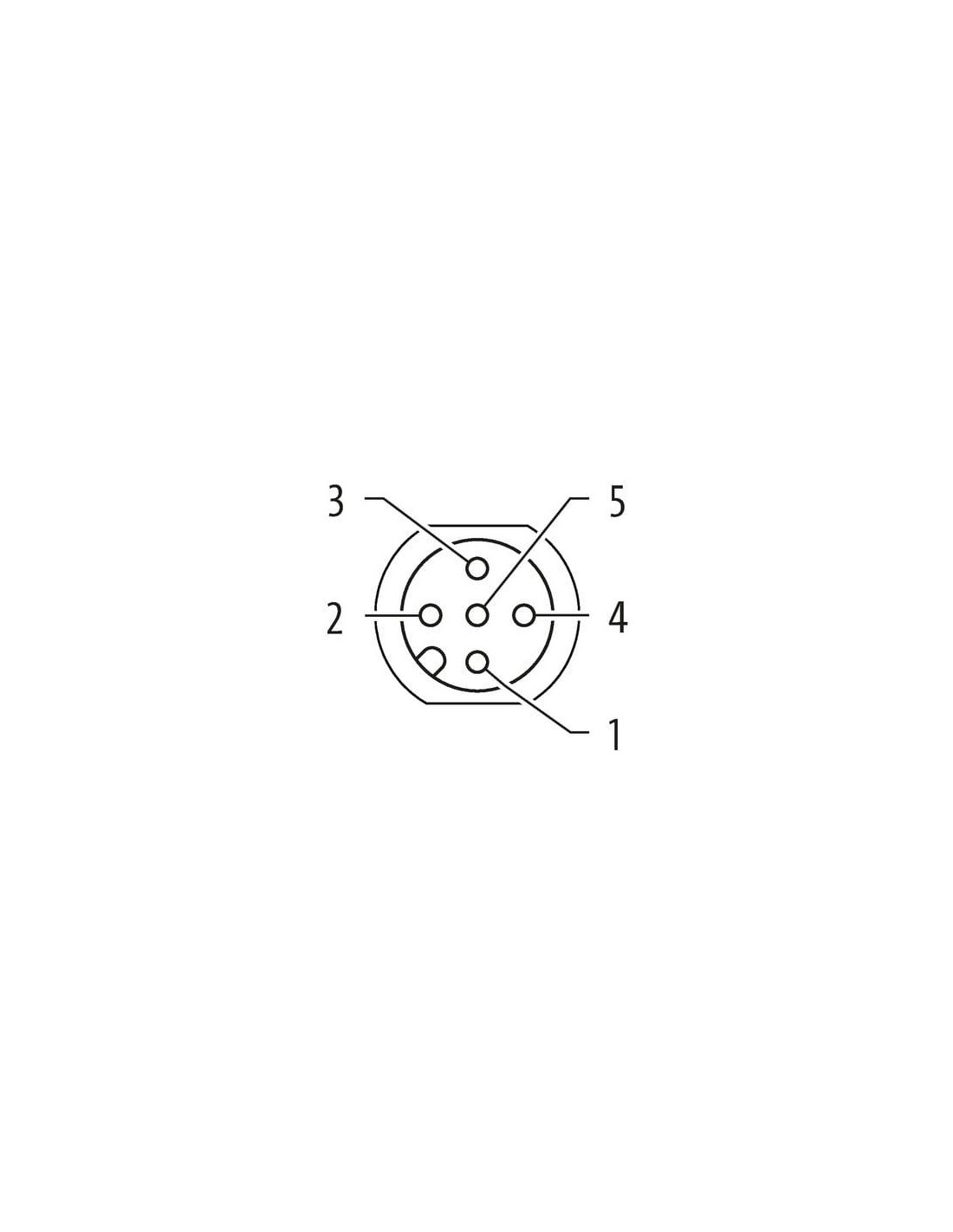

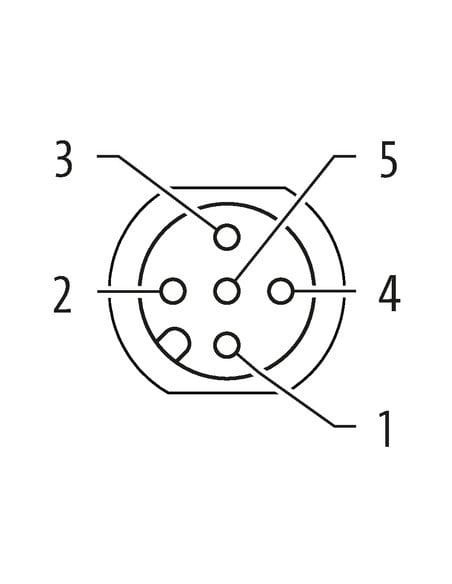

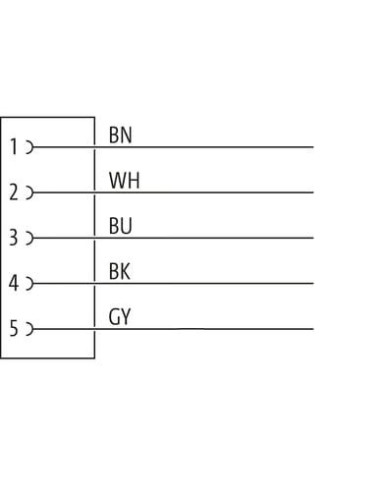

Gniazdo wyposażone jest w pięcioprzewodowy kabel o długości 0,2 m, wykonany z miedzianej skrętki ocynowanej oraz izolacji PUR, odpornej na działanie olejów i czynników mechanicznych. Przewód oznaczono kolorami:
- 1 - brązowy (BN),
- 2 - biały (WH),
- 3 - niebieski (BU),
- 4 - czarny (BK),
- 5 - szary (GY).
Taka kolorystyka znacznie usprawnia podłączenie elementów automatyki zgodnie z typowymi standardami przemysłowymi.
Dlaczego warto wybrać złącze panelowe M12 żeńskie 7000-13565-9720020?
- łatwa integracja z systemami przemysłowymi,
- wysoka odporność na trudne warunki,
- prosty montaż i demontaż,
- zgodność z popularnymi normami automatyki.
Ten komponent to niezawodne rozwiązanie dla inżynierów projektujących nowoczesne systemy automatyzacji oraz wymagających trwałych i odpornych na warunki przemysłowe połączeń.
