Ethernet CAT5
Wtyk z kołnierzem

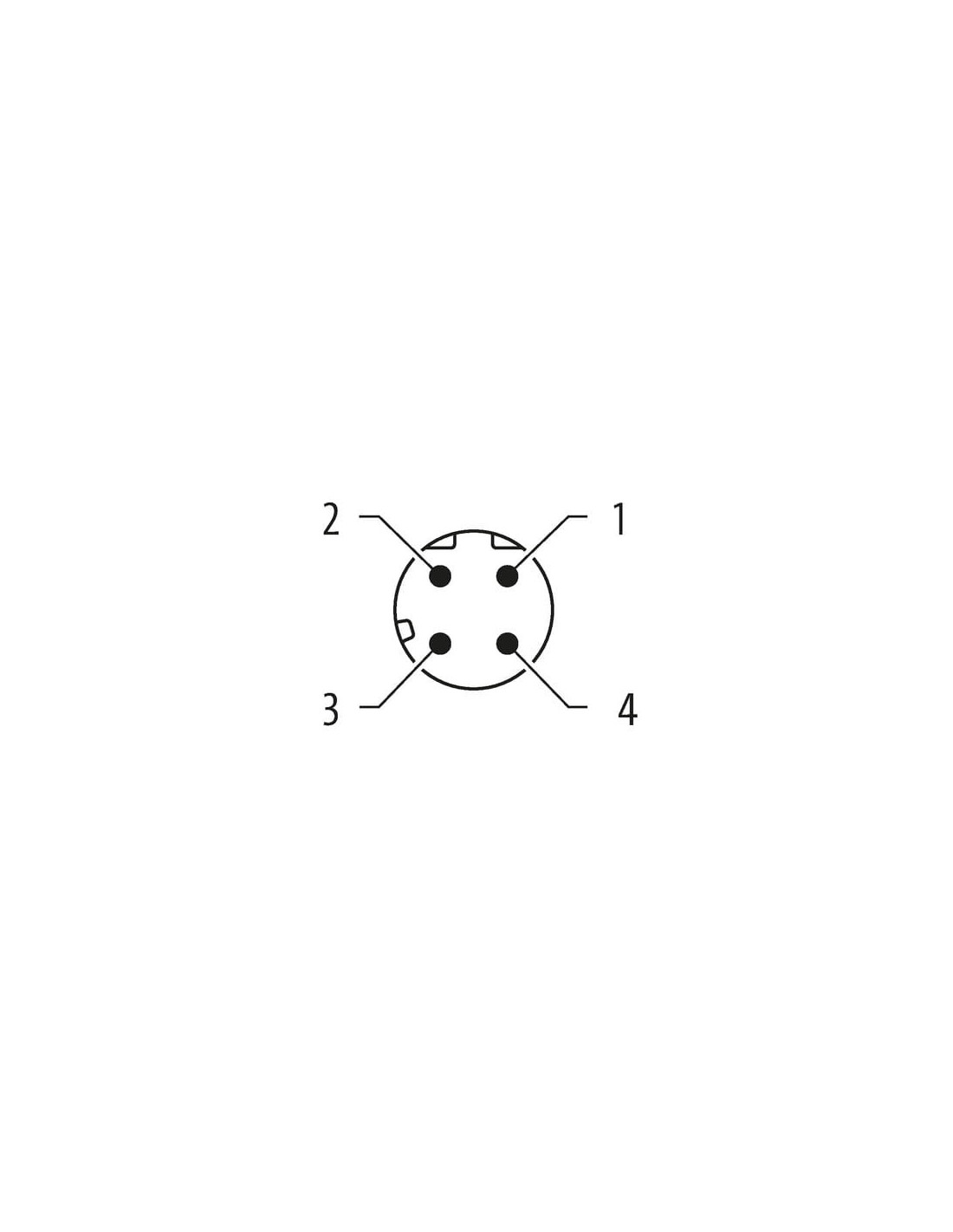

M12, 4-piny
Kodowanie D
ekranowany
Montaż na tylnym panelu
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |

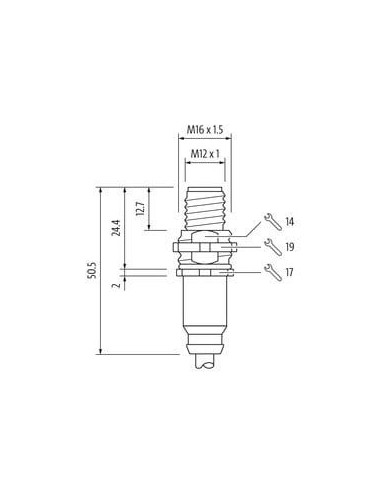

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel

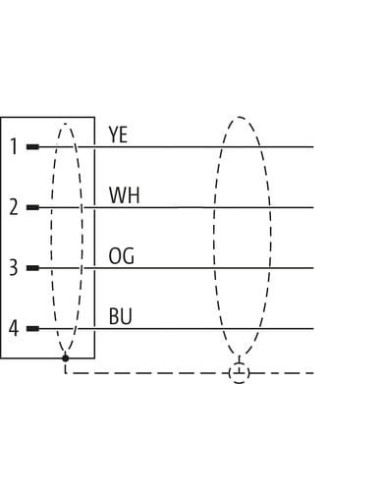

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

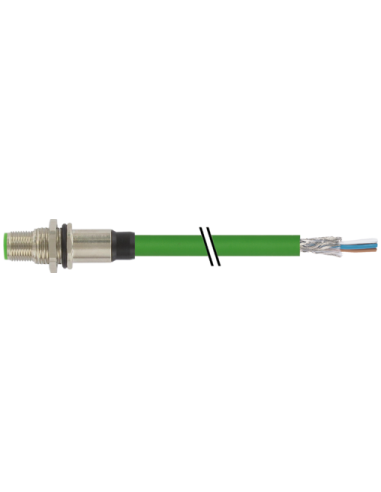

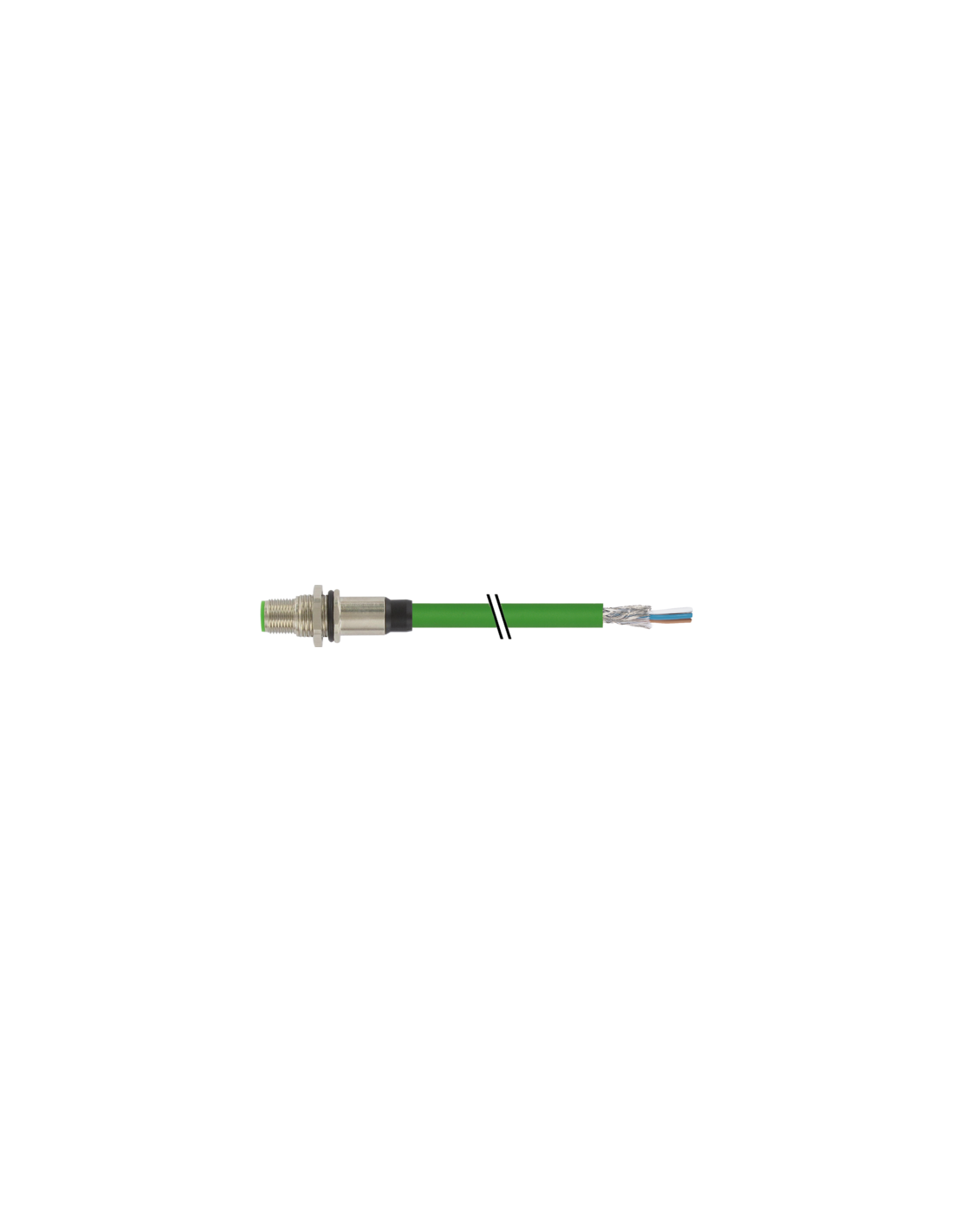

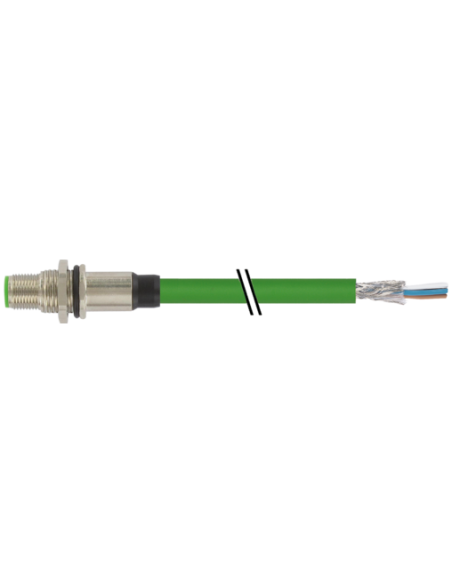

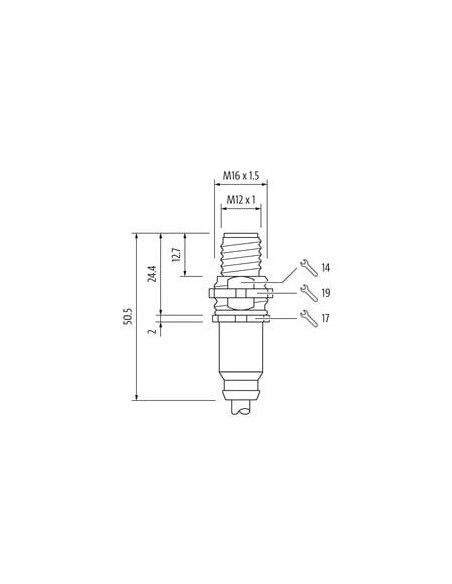

Złącze panelowe M12 męskie D-codowane Ethernet CAT5 – 7000-14551-7940150
Złącze panelowe M12 męskie D-codowane o numerze katalogowym 7000-14551-7940150 to wysokiej jakości element przeznaczony do przemysłowych zastosowań sieciowych, takich jak systemy automatyki, urządzenia sterujące i wszelkie rozwiązania wymagające stabilnego połączenia Ethernet CAT5.
Specyfikacja złącza M12 D-codowanego do Ethernet CAT5
Złącze wyposażone jest w 4-piny, zaprojektowane zgodnie z normą DIN EN 61076-2-101 (M12) oraz przystosowane do transmisji danych o wysokiej prędkości do 100 Mbit/s. Zastosowanie kodowania typu D umożliwia wykorzystanie w aplikacjach przemysłowych wykorzystujących komunikację Ethernet, zgodnych ze standardem CAT5, Class D.
- Złącze męskie M12, panelowe, z gwintem M12 x 1
- Montaż na tylnym panelu (M16 x 1,5)
- Kabel ekranowany z wysoką odpornością na zakłócenia elektromagnetyczne
- Stopień ochrony IP67 przy prawidłowym montażu (włożone i przykręcone połączenie)
- Odporność na wstrząsy oraz trudne warunki przemysłowe
- Brak wskaźnika LED – uproszczona konstrukcja do wymagających aplikacji
Przewód o wysokiej wytrzymałości PUR – zastosowania przemysłowe
Do złącza zastosowano przewód o długości 1,5 m, wykonany w izolacji PUR (zielony płaszcz), który zapewnia znakomitą odporność na ścieranie, oleje i działanie chemikaliów. Przewody oznaczone kolorami: biały, żółty, niebieski i pomarańcz są odpowiednio ekranowane (oplot miedziany, ocynowany, pokrycie 85%), co minimalizuje wpływ zakłóceń zewnętrznych.
- Średnica zewnętrzna kabla: 6,7 mm
- Zgodność z normami UL 1581, IEC 60332-2-2 (odporność na płomień i olej)
- Przewód spełnia wymogi pracy w zakresie temperatur: -40°C do +80°C (stała instalacja), -30°C do +70°C (instalacja ruchoma)
Typowe zastosowania panelowego złącza M12 do Ethernetu
M12 D-codowane panelowe złącze to element przeznaczony do:
- Automatyki przemysłowej (połączenia sieciowe maszyn, urządzeń i paneli sterowania)
- Sensoryki oraz instalacji wymagających niezawodnych połączeń Ethernet w trudnych warunkach środowiskowych
- Infrastruktury Ethernet w systemach transportowych, robotyce oraz na liniach produkcyjnych
- Wszelkich aplikacji wymagających wysokiego stopnia ochrony (IP67, NEMA 3/4/6P) i odporności na czynniki zewnętrzne
Bezpieczeństwo oraz trwałość złącza M12 panelowego
Konstrukcja złącza wykonana jest z niklowanego mosiądzu, co zapewnia wysoką odporność mechaniczną i antykorozyjną. Złącze spełnia wymagania bezpieczeństwa elektrycznego oraz certyfikaty UL 50E i cURus. Odporność na przepięcia do 1,5 kV, stopień zanieczyszczenia 3 oraz grupa materiałów izolacyjnych I zapewniają podwyższony poziom ochrony urządzeń w sieci.
Produkt umożliwia realizację połączeń Ethernet 100BASE-TX w aplikacjach wymagających pełnego dupleksu, skutecznego ekranowania oraz niezawodnej pracy przez długi czas. Zaleca się stosowanie odpowiednich promieni gięcia kabli oraz zabezpieczeń przed naprężeniami mechanicznymi, aby zachować pełną szczelność IP67.
