Wtyk z kołnierzem
M12, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |

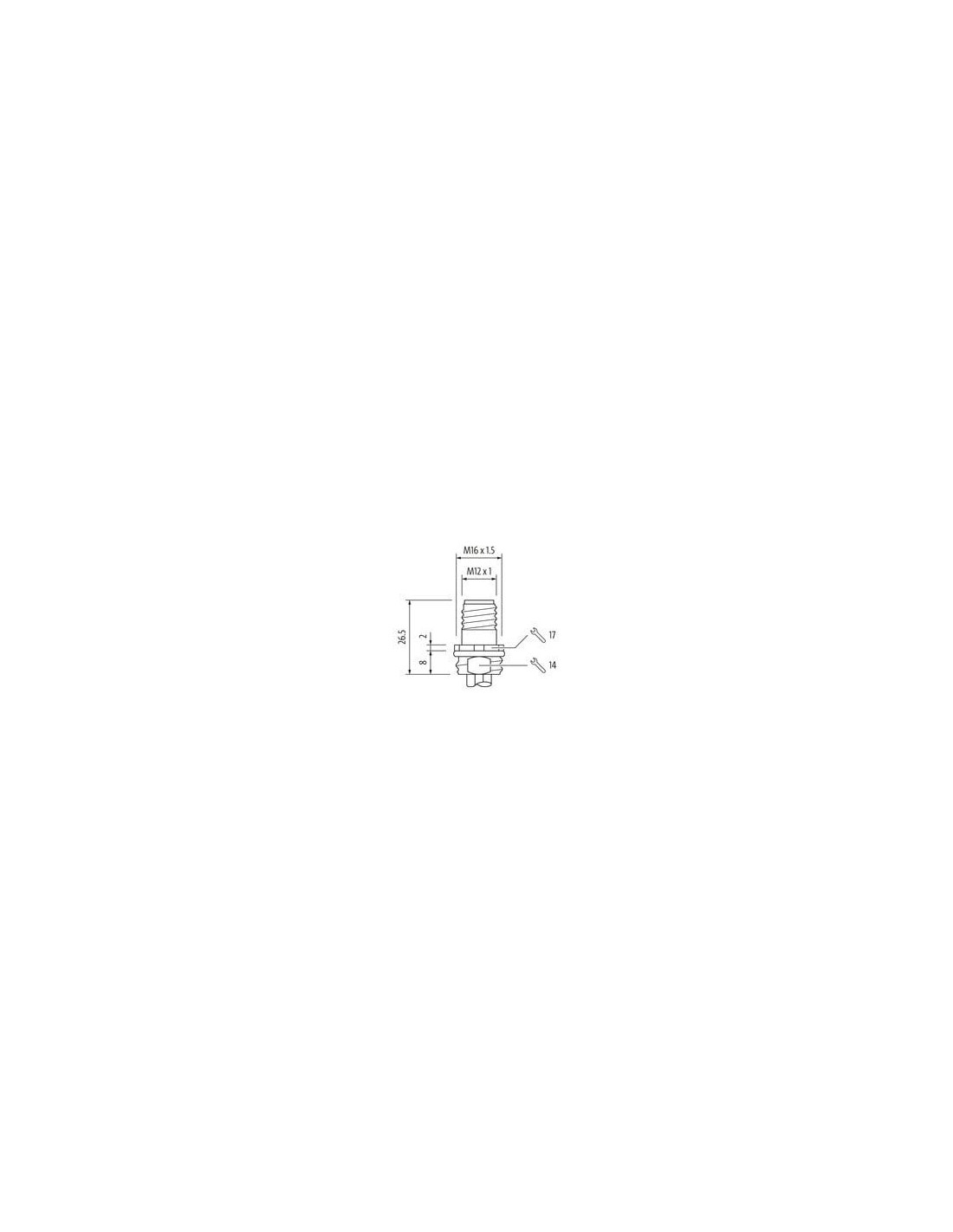

| Gwint | M12 x 1 |
| Materiał | Cynkowy odlew ciśnieniowy |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 971 |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M12 męskie 4-polowe – trwałe połączenie w aplikacjach przemysłowych
Złącze panelowe M12 męskie 4-polowe, o kodzie produktu 7000-13501-9710100, to niezawodny komponent przeznaczony do zastosowań przemysłowych, gdzie wymagana jest szybka i pewna transmisja sygnałów lub zasilania. Produkt ten wyróżnia się solidną konstrukcją oraz wysoką odpornością na czynniki zewnętrzne, co czyni go idealnym rozwiązaniem w automatyce, maszynach, liniach produkcyjnych oraz szafach sterowniczych.
Najważniejsze cechy złącza M12 męskiego panelowego
- Wysoki stopień ochrony – IP67 zapewnia odporność na pył i krótkotrwałe zanurzenie w wodzie, co umożliwia bezpieczną eksploatację w trudnych warunkach przemysłowych.
- Solidna konstrukcja z cynkowego odlewu ciśnieniowego gwarantuje trwałość oraz odporność na uszkodzenia mechaniczne i korozję.
- Standard montażowy M16 x 1,5 oraz M12 x 1 – szybki i stabilny montaż na panelu przednim z ochroną przed drganiami i poluzowaniem.
- Przewód o długości 1 metra umożliwia elastyczne prowadzenie kabli w instalacjach o zróżnicowanej architekturze.
- Odporność na temperatury robocze od -25°C do 85°C – możliwość pracy w szerokim zakresie warunków środowiskowych.
- Przewody 4-żyłowe z izolacją PUR gwarantują wysoką odporność chemiczną oraz ochronę przed płomieniami, olejami i benzyną.
Typowe zastosowania złącza panelowego M12
Oferowane złącze panelowe M12 jest szeroko stosowane w systemach automatyki przemysłowej, robotyce, instalacjach bezpieczeństwa maszyn, integracji maszyn z systemami sterującymi oraz w instalacjach elektrycznych wymagających szybkiego i pewnego podłączenia przewodów sygnałowych lub zasilających. Idealnie sprawdzi się w środowiskach przemysłowych narażonych na wibracje, wilgoć czy ekstremalne temperatury.
- Podłączanie czujników i siłowników na liniach produkcyjnych
- Montowanie na panelach sterowniczych i rozdzielniach
- Integracja urządzeń peryferyjnych w automatyce
- Pulpity operatorskie w maszynach i pojazdach przemysłowych
Korzyści z wykorzystania złącza M12 w Twojej instalacji
Złącze panelowe M12 pozwala na szybkie, uniwersalne i bezpieczne połączenie przewodów sygnałowych lub zasilających. Przemyślana konstrukcja oraz zastosowanie materiałów wysokiej jakości minimalizują ryzyko awarii i zapewniają długotrwałą eksploatację, nawet w wymagających warunkach przemysłowych. Standardy złączy M12 gwarantują kompatybilność z szeroką gamą urządzeń automatyki.
- Skrócenie czasu serwisu i konserwacji dzięki wygodnemu sposobowi podłączania
- Wysoki poziom niezawodności połączeń i bezpieczeństwa pracy maszyn
- Uniwersalne zastosowanie także w trudnych warunkach otoczenia
Wybór złącza panelowego M12 4-polowego zapewnia wysoki poziom bezpieczeństwa i trwałości połączeń, co przekłada się na niezawodność pracy całych systemów automatyki przemysłowej.
