Wtyk płytki drukowanej
Męski prosty
M12, 8-piny
Kodowanie A
Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

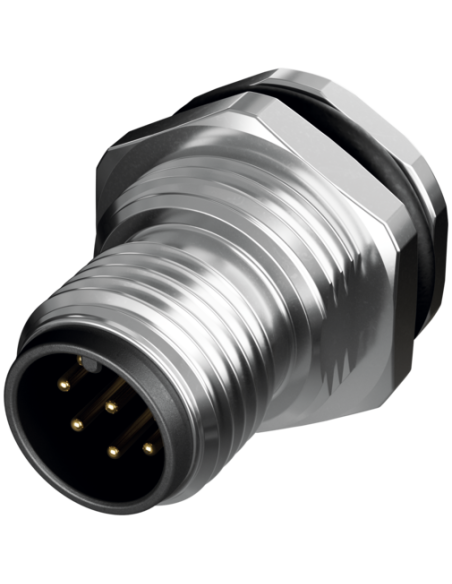

Gniazdo M12 męskie 0° A-coding do montażu tylnego – 7000-R2118-11A2400
Gniazdo M12 męskie 0° A-coding o kodzie produktu 7000-R2118-11A2400 to wysokiej jakości złącze przeznaczone do montażu na tylnym panelu, dedykowane wymagającym zastosowaniom w automatyce przemysłowej, budowie maszyn oraz urządzeniach elektrotechnicznych. Dzięki standardowi M12 (8 pinów, kodowanie A) gniazdo jest powszechnie wykorzystywane w systemach przesyłu sygnałów oraz zasilania.
Gniazdo M12 do zabudowy na panelu – zastosowania i uniwersalność
Produkt znajduje zastosowanie w:
- przemysłowych systemach automatyki
- aparaturze kontrolno-pomiarowej
- robotyce i systemach transportowych
- maszynach produkcyjnych oraz liniach technologicznych
- urządzeniach mechatronicznych, które wymagają pewnych i trwałych połączeń sygnałowych
Montaż na tylnym panelu zapewnia estetyczne wykończenie oraz bezpieczeństwo połączenia, a konstrukcja odporna na wstrząsy i wibracje gwarantuje stabilność pracy nawet w trudnych warunkach.
Główne zalety i cechy techniczne gniazda M12 męskiego z kodem A (8 pinów)
- Stopień ochrony IP67 – odporność na pył i wodę zapewnia niezawodność nawet w warunkach przemysłowych i zewnętrznych.
- Pokrycie styków złotem – zapewnia doskonałe przewodnictwo i odporność na korozję.
- Obudowa ze stopu miedzi pokryta niklem gwarantuje wysoką wytrzymałość mechaniczną oraz długą żywotność.
- Montaż za pomocą gwintu M12 x 1 oraz dodatkowego zabezpieczenia przeciwwstrząsowego.
- Łatwa integracja dzięki technologii lutowania THT – szybkie i pewne podłączenie do płytek PCB.
- Zakres temperatur pracy: od -40°C do +85°C – możliwość pracy w zróżnicowanych warunkach środowiskowych.

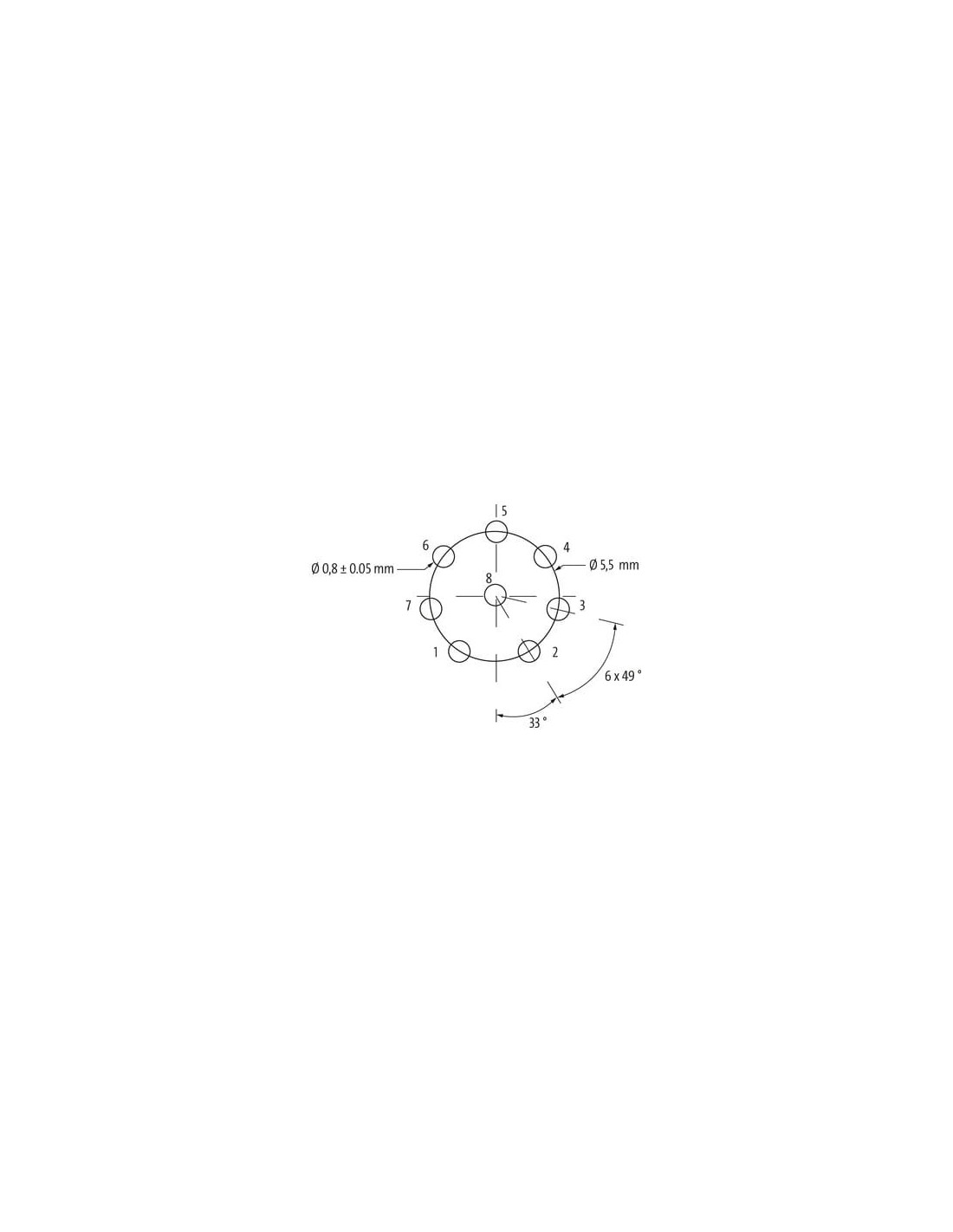

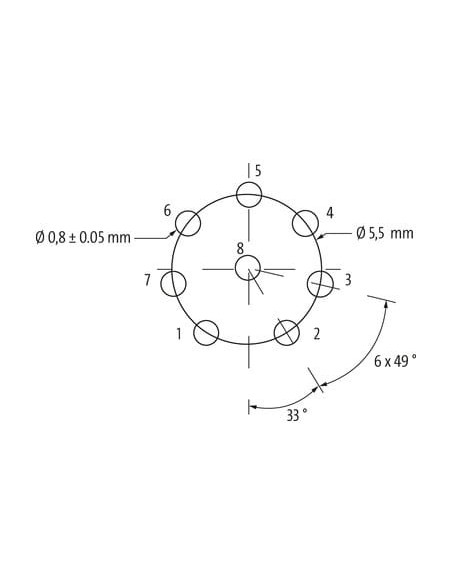

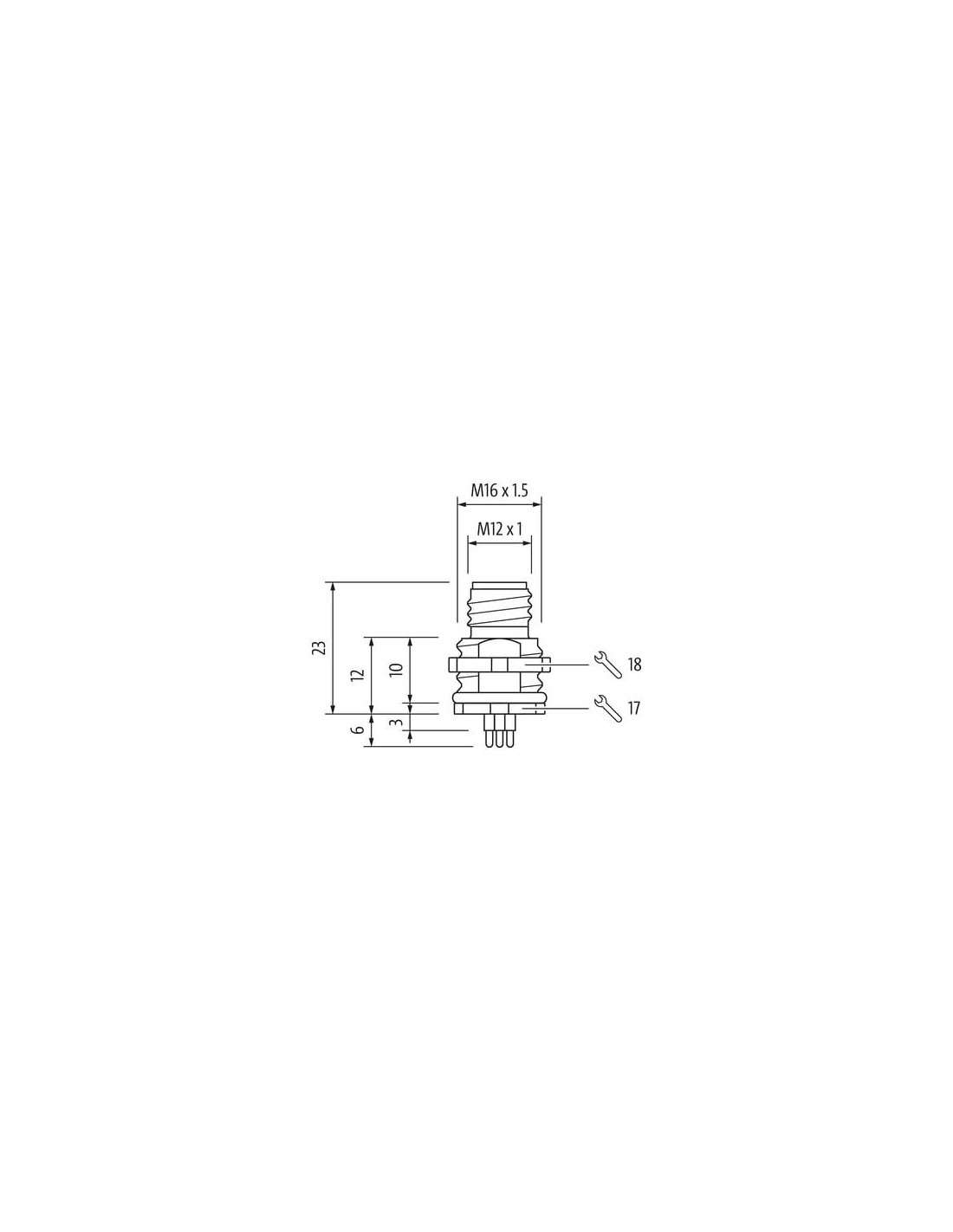

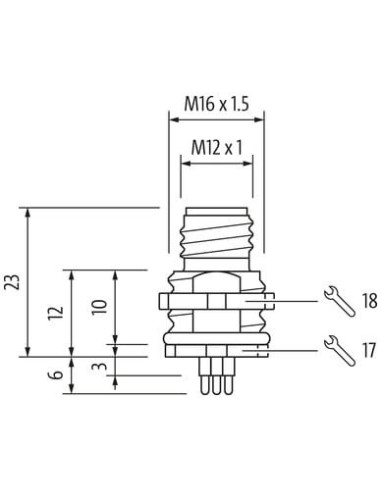

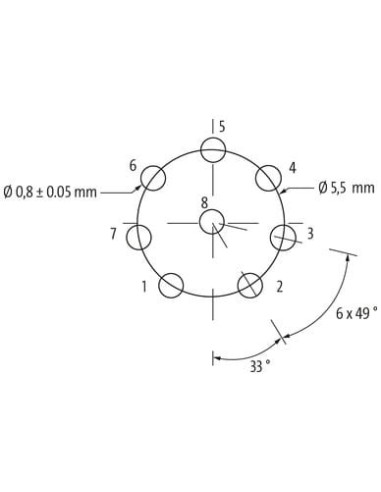

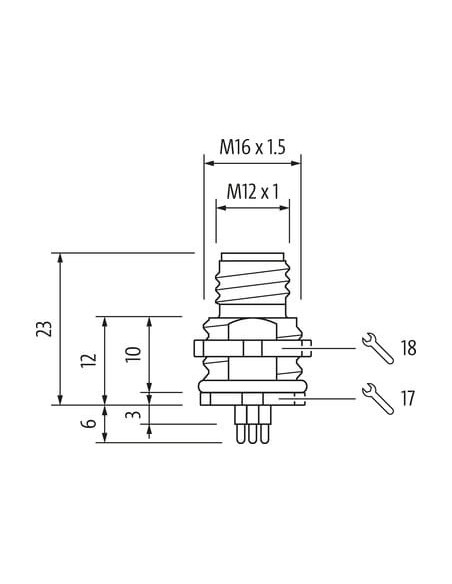

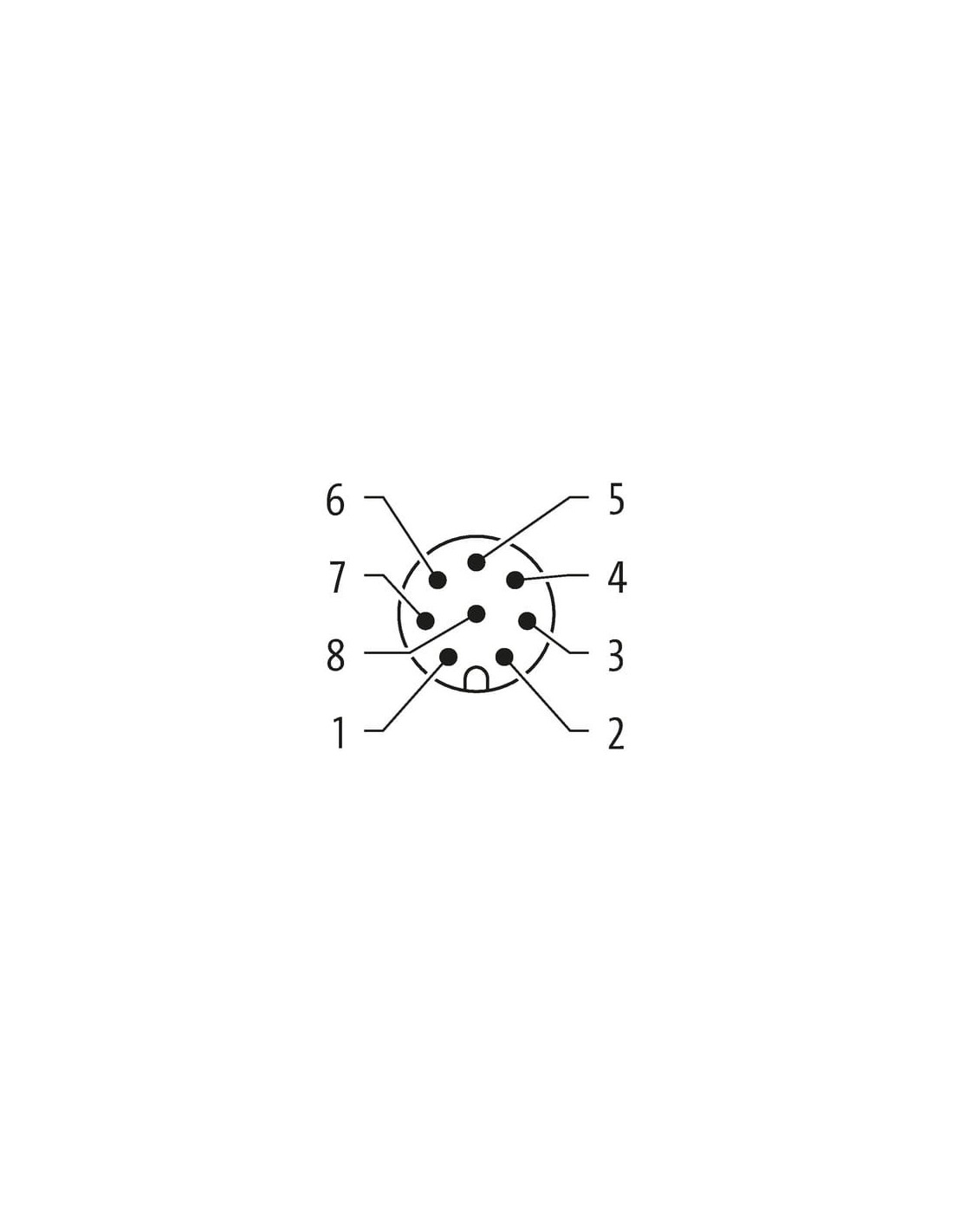

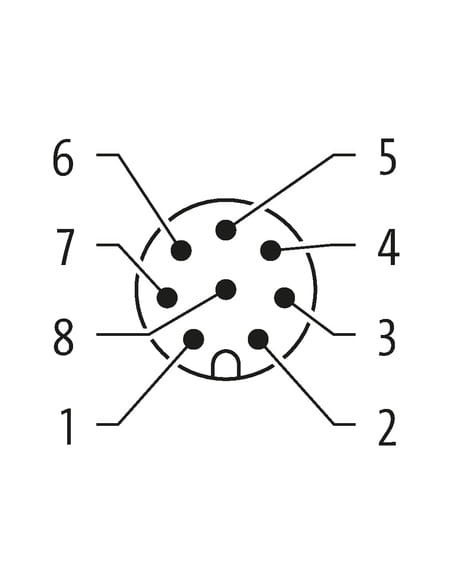

Wymiary montażowe i schemat wyprowadzeń
Gniazdo zostało zaprojektowane z myślą o łatwym i precyzyjnym montażu panelowym. Szczegółowa dokumentacja umożliwia dobranie optymalnego sposobu instalacji, a bogaty zestaw ilustracji technicznych ułatwia planowanie zabudowy zarówno w panelach z gwintem, jak i bez gwintu.
Wskazówki montażowe i bezpieczeństwo użytkowania złącz M12
Zachowanie odpowiedniego promienia gięcia przewodów oraz zastosowanie dodatkowego odciążenia mechanicznego (np. opasek kablowych) pozwala na utrzymanie szczelności oraz spełnienie wymogów klasy IP67 przez długi okres użytkowania.
Gniazdo M12 męskie 0° A-coding 8-pin do montażu tylnego to komponent przeznaczony do profesjonalnych zastosowań, w których niezawodność i zgodność ze standardami przemysłowymi mają kluczowe znaczenie.
