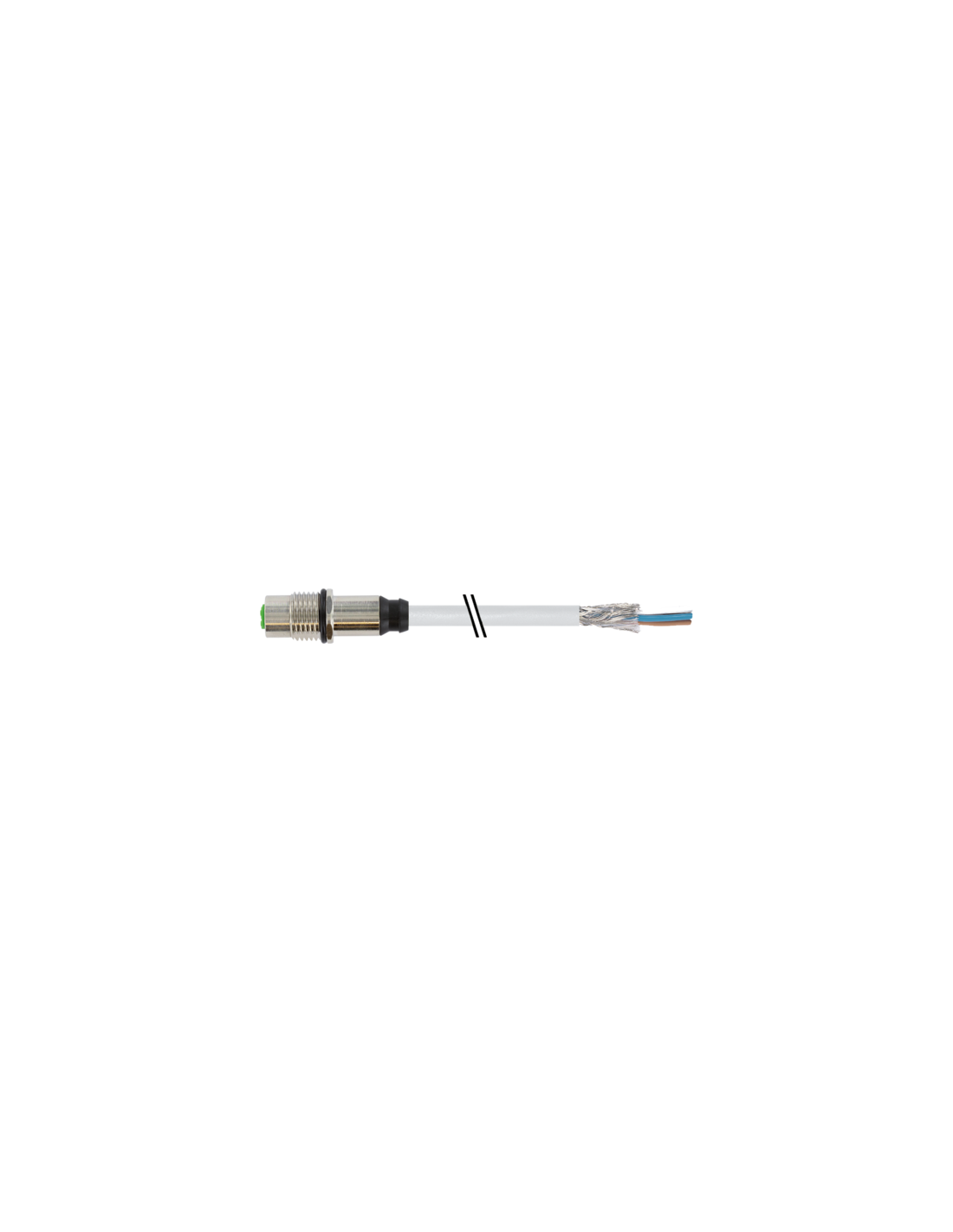

Gniazdo z kołnierzem
M12, 8-piny
ekranowany
Montaż na tylnym panelu
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 60 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał obudowa | Mosiądz |
| Material screw connection | Mosiądz |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 294 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Gniazdo żeńskie M12 ekranowane 8-pin – bezpieczne i niezawodne połączenia w automatyce

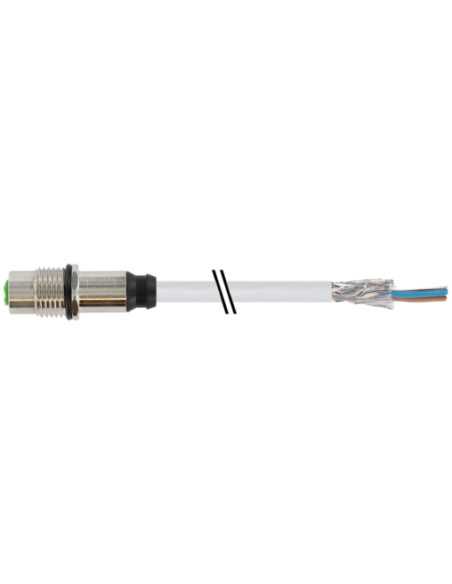

Gniazdo żeńskie M12 ekranowane o kodzie produktu 7000-17191-2940030 to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji przemysłowych. Złącze wyposażone jest w 8 pozłacanych pinów, co gwarantuje stabilność sygnału oraz długą żywotność. Konstrukcja o szczelności IP67 zapewnia ochronę przed kurzem, wodą i innymi niekorzystnymi warunkami środowiskowymi, czyniąc gniazdo idealnym rozwiązaniem do wymagających zastosowań w automatyce przemysłowej, robotyce, systemach sterowania czy aparaturze pomiarowej.
Profesjonalne mocowanie i trwałe materiały – niezawodność i bezpieczeństwo połączenia
Złącze wyposażone jest w mocowanie tylne, które umożliwia bezpieczny montaż na panelu. Elementy metalowe wykonane są z mosiądzu pokrytego niklem, co zwiększa ich odporność na korozję oraz uszkodzenia mechaniczne. Przewody osłonięte są solidnym płaszczem PUR, wykazującym wysoką odporność na ścieranie oraz działanie agresywnych czynników chemicznych (oleje, benzyny, płomienie).
Zalety i typowe zastosowania gniazda żeńskiego M12 ekranowanego
- Ekranowanie zapewniające doskonałą ochronę przed zakłóceniami elektromagnetycznymi EMI/RFI.
- Bardzo dobre właściwości mechaniczne oraz odporność na wstrząsy.
- Wysoka szczelność – stopień IP67 oraz zgodność z normami NEMA 3, 4, 6P.
- Możliwość wykorzystania w środowiskach wymagających wysokiej odporności chemicznej i termicznej.
- Typowe zastosowanie w maszynach, liniach produkcyjnych, urządzeniach automatyki oraz rozdzielniach elektrycznych.
- Uniwersalność – możliwość montażu zarówno w systemach sygnałowych, jak i zasilających (zakres napięcia do 30 V).
Budowa i funkcje – szczegółowa konstrukcja gniazda M12 8-pin
Gniazdo M12 posiada gwint M12 x 1 oraz kodowanie typu A, co umożliwia szybkie i bezbłędne podłączenie przewodów. Kolorystyka żył oraz oznaczenia pinów są zgodne z międzynarodowymi standardami. Pozłacane styki zapewniają niezawodne i trwałe połączenia elektryczne, nawet w trudnych warunkach. Konstrukcja przewodu obejmuje osłonę ekranowaną (oplot miedziany 80%) oraz rdzeń z wypełniaczem, co poprawia stabilność sygnałów i wydłuża żywotność komponentu.
Podłączenie i schematy – wygodna integracja z systemami sterowania

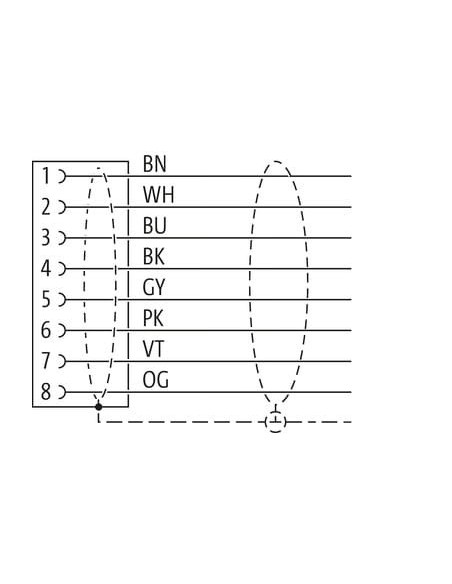

Dołączona dokumentacja zawiera schemat połączeń pinów oraz typowy sposób montażu, co znacznie ułatwia integrację z istniejącymi instalacjami. Przewód o długości 0,3 m zakończony jest wolnymi końcówkami, co umożliwia łatwe podlutowanie lub przykręcenie.
Warunki pracy i trwałość – rozwiązanie do wymagających środowisk
Prezentowane gniazdo M12 gwarantuje pracę w szerokim zakresie temperatur od -25°C do +85°C oraz zachowanie pełnych właściwości elektrycznych (izolacja, odporność na przepięcia do 0,8 kV). Produkt spełnia międzynarodowe standardy jakości oraz posiada certyfikaty cURus, co potwierdza zgodność z rygorystycznymi wymaganiami bezpieczeństwa.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
