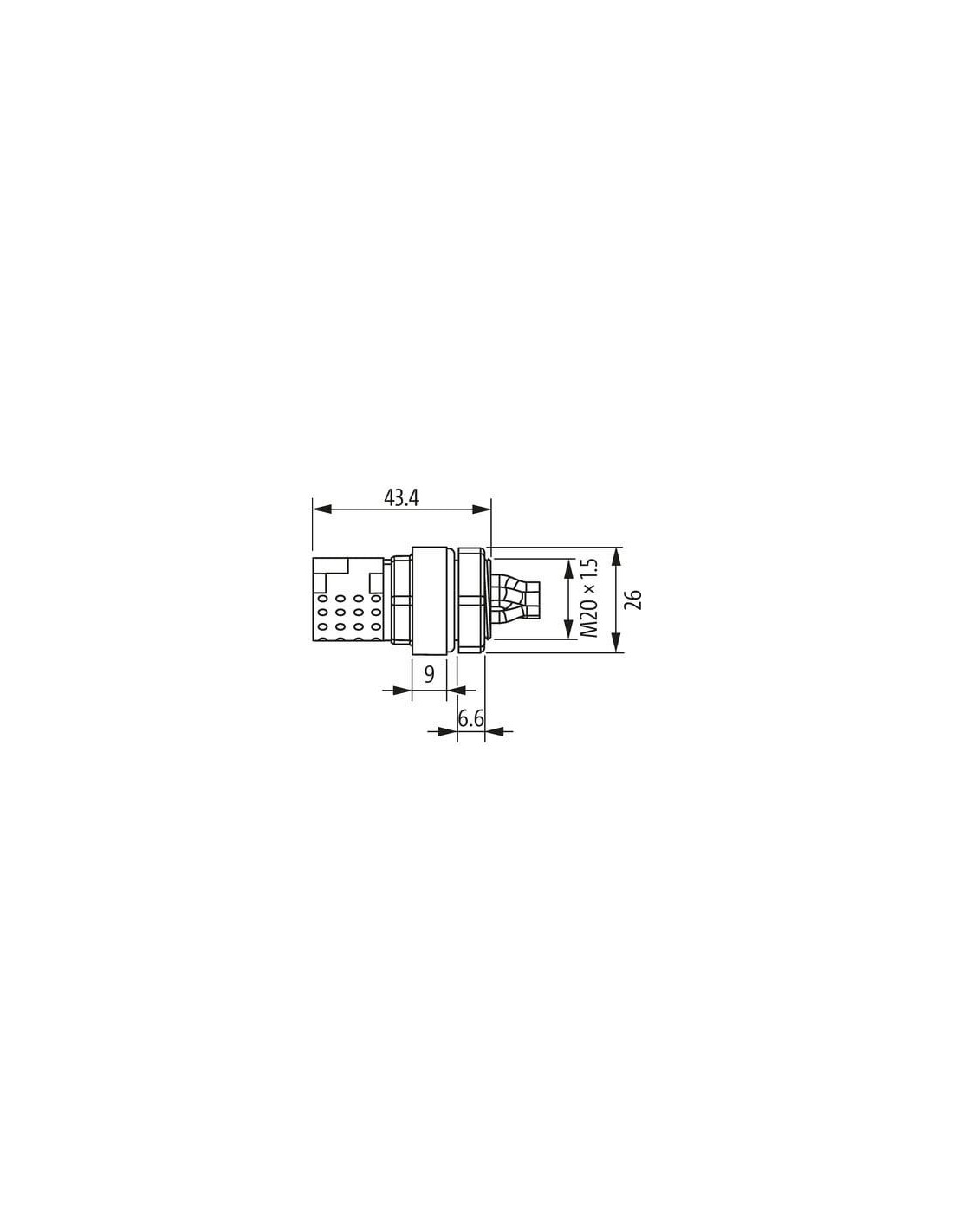

Gniazdo z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 13 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |

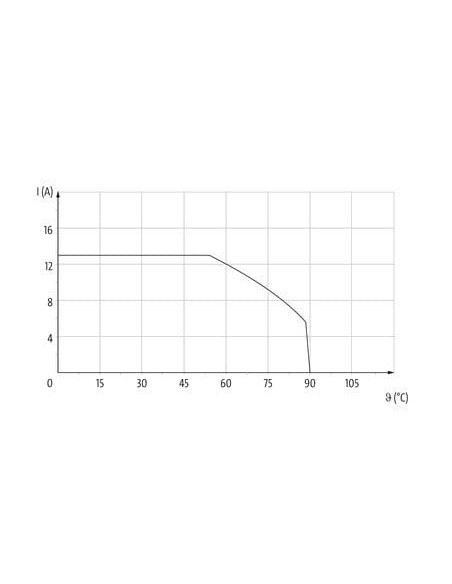

Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P83 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Electrical data | Cable
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |

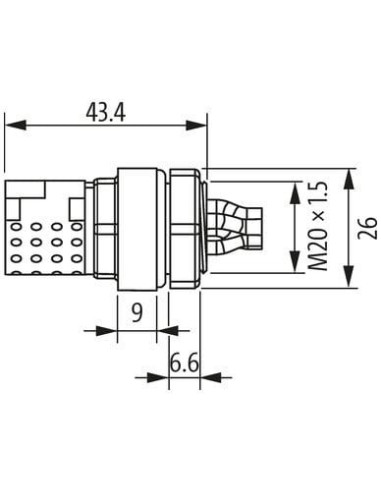

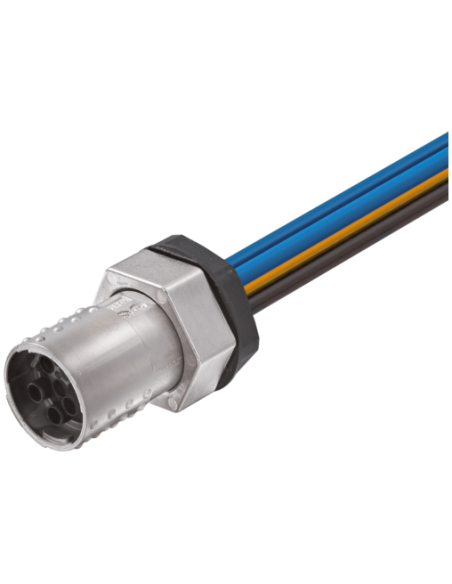

MQ15-X-Power – Ekranowane gniazdo żeńskie do zasilania i sygnałów, 6-pinowe, montaż panelowy
Gniazdo żeńskie MQ15-X-Power (kod produktu: 7000-P8391-P830050) to wysokiej jakości, ekranowane złącze elektryczne, przeznaczone do profesjonalnych aplikacji przemysłowych. Wyposażone jest w 6 pinów oraz kołnierz, co umożliwia łatwy montaż na przednim panelu. Mosiężna, niklowana obudowa oraz bagnetowy system zamykania gwarantują niezawodność i bezpieczeństwo połączenia, nawet w wymagającym środowisku pracy.
Zalety gniazda MQ15-X-Power – niezawodność i odporność w przemyśle
Złącze zostało zaprojektowane z myślą o wysokiej odporności na uszkodzenia mechaniczne oraz działanie czynników chemicznych i olejów. Dzięki stopniowi ochrony IP67, gniazdo nadaje się do pracy w trudnych warunkach – jest odporne na pył i krótkotrwałe zanurzenie w wodzie, pod warunkiem odpowiedniego zamocowania. Wersja z ekranowaniem skutecznie chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi.
- Bagnetowy system zamykania zapewnia szybki i pewny montaż oraz demontaż.
- Możliwość przenoszenia wysokiego prądu – do 13 A na styk zasilający.
- Przewód z izolacją PVC o długości 0,5 m – elastyczność w montażu i podłączeniu.
- Wysoka wytrzymałość mechaniczna – min. 500 cykli łączeniowych.
- Szeroki zakres temperatur pracy: od -40 °C do +90 °C (w zależności od rodzaju przewodu).
Zastosowania w automatyce przemysłowej i technice zasilania
Złącze MQ15-X-Power jest uniwersalnym rozwiązaniem dedykowanym do wydajnej transmisji zasilania i sygnałów w maszynach, liniach produkcyjnych oraz systemach automatyki. Szczególnie często stosowane jest w urządzeniach wymagających szybkich i pewnych połączeń elektrycznych o zwiększonej mocy i bezpieczeństwie przesyłu.
- Panele sterownicze i rozdzielnice przemysłowe
- Automatyka i robotyka
- Maszyny produkcyjne i montażowe
- Systemy napędowe i silniki
- Obiekty technologiczne, w których istotne są łatwy serwis i minimalizacja przestojów

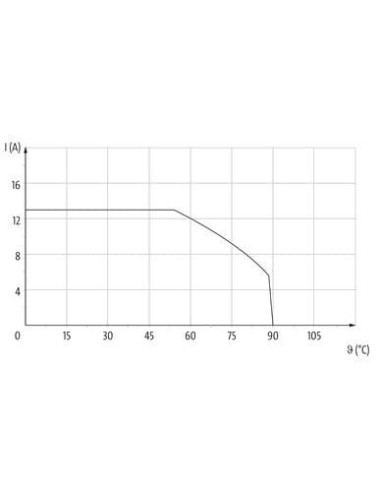

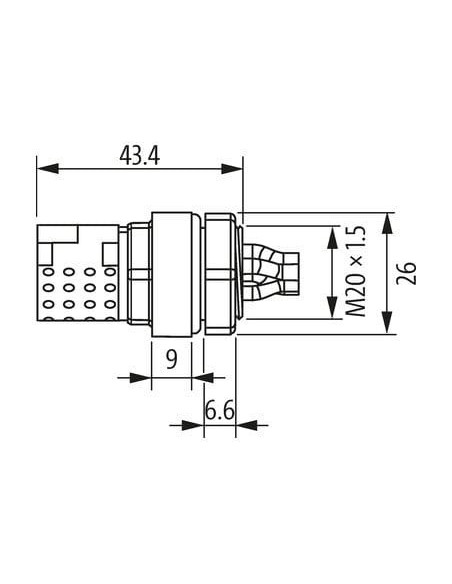

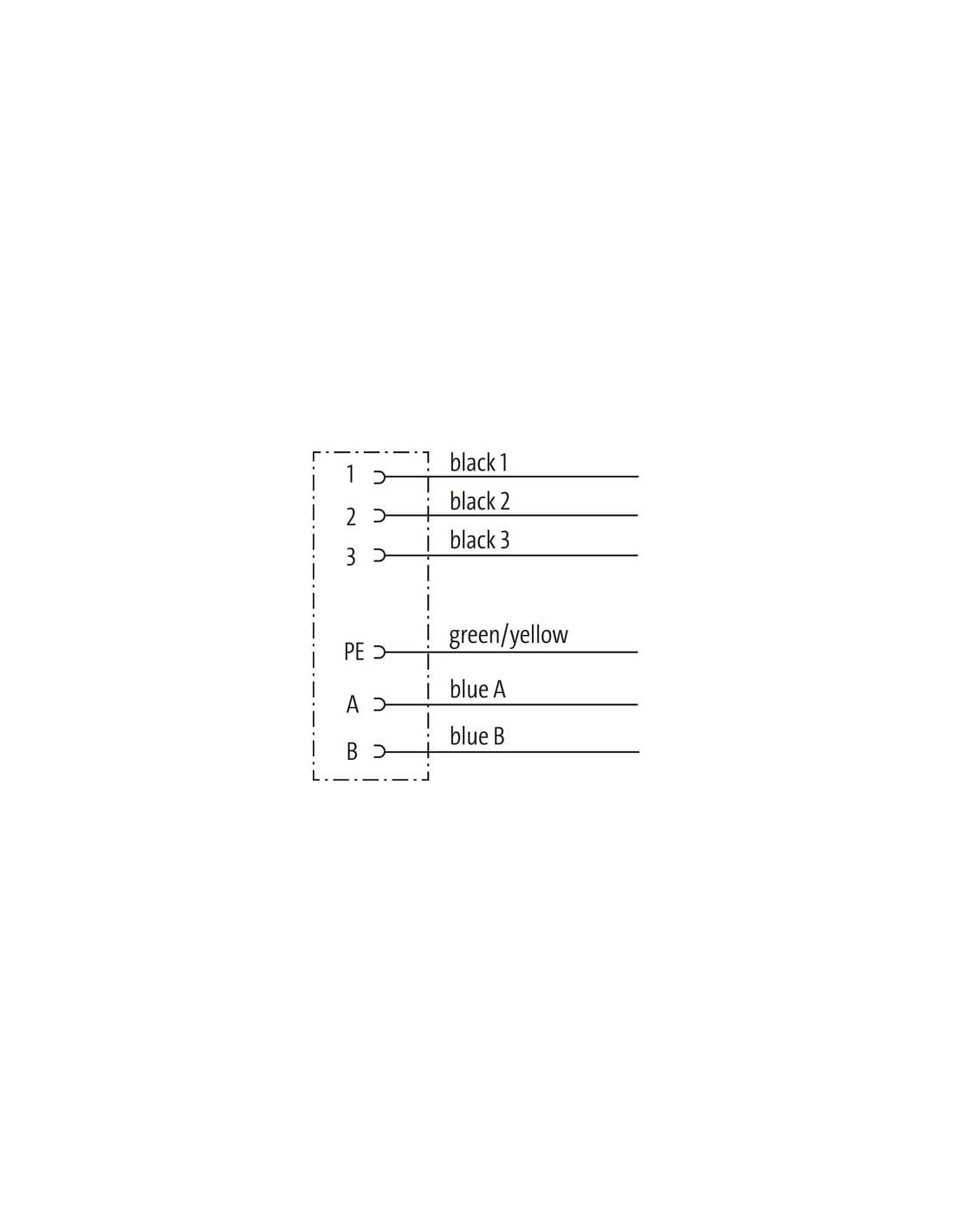

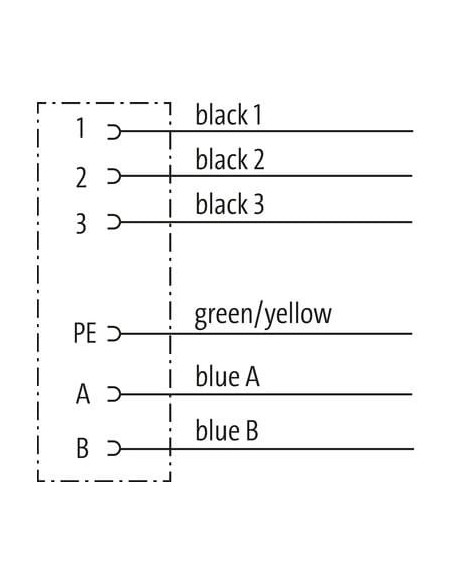

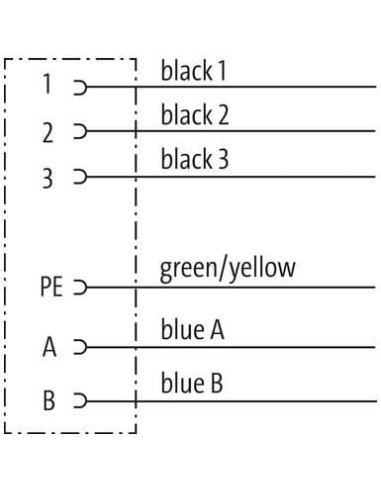

Budowa oraz podłączenie pinów – schemat i identyfikacja przewodów
Gniazdo MQ15-X-Power posiada przejrzysty układ 6 pinów oraz przewody oznaczone kolorami, co ułatwia szybkie i bezbłędne podłączenie do instalacji elektrycznej. Przewidziano trzy przewody czarne, dwa niebieskie oraz jeden zielono-żółty (PE).
- Wysoka kompatybilność z urządzeniami przemysłowymi dzięki uniwersalnej formie MQ15 oraz odpowiednim parametrom elektrycznym (napięcie do 600 V AC, prąd do 13 A).
- Ekonomiczna eksploatacja – szybkie i wygodne podłączanie oraz solidność wykonania redukują ryzyko awarii i minimalizują koszty utrzymania ruchu.
Cechy, które wyróżniają gniazdo MQ15-X-Power na rynku
Dzięki solidnej konstrukcji, wysokim parametrom wytrzymałości oraz odporności na czynniki środowiskowe, gniazdo MQ15-X-Power spełni oczekiwania nawet najbardziej wymagających użytkowników przemysłowych. Jest odpowiednie dla instalacji, w których liczy się bezpieczeństwo, niezawodność i łatwość obsługi złącza.
