Gniazdo z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | vermessingt |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12 żeńskie 5-polowe z przewodem 0,5 m – Kod: 7000-13561-9720050
Złącze panelowe M12 żeńskie 5-polowe z przewodem o długości 0,5 m to wysokiej jakości złącze dedykowane do zastosowań w przemyśle automatyki, robotyki oraz w instalacjach przemysłowych, które wymagają pewnych i trwałych połączeń sygnałowych oraz zasilających. Dzięki zastosowaniu standardu M12 zgodnego z normą DIN EN 61076-2-101, złącze zapewnia pełną kompatybilność z innymi urządzeniami oraz okablowaniem przemysłowym dostępnym na rynku.
Zastosowanie złącza M12 żeńskiego 5-polowego
Panelowe złącze M12 5-pinowe znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych, sensorach, instalacjach robotów oraz w systemach sterowania i monitoringu. Konstrukcja umożliwia szybki i prosty montaż na panelu przednim urządzenia, gwarantując jednocześnie doskonałą szczelność oraz odporność na pył i wilgoć IP67, nawet w trudnych warunkach środowiskowych.
Najważniejsze cechy i zalety złącza panelowego M12
- 5-polowe złącze – umożliwia przesył zarówno sygnałów cyfrowych, jak i analogowych oraz zasilania.
- Hermetyczna konstrukcja – dzięki klasie ochrony IP67 złącze sprawdza się w aplikacjach narażonych na kurz, wilgoć oraz wibracje.
- Trwałe materiały – korpus z cynkowego odlewu ciśnieniowego, styki ze stopu miedzi pokryte złotem oraz uszczelka z FKM zapewniają długą żywotność połączenia.

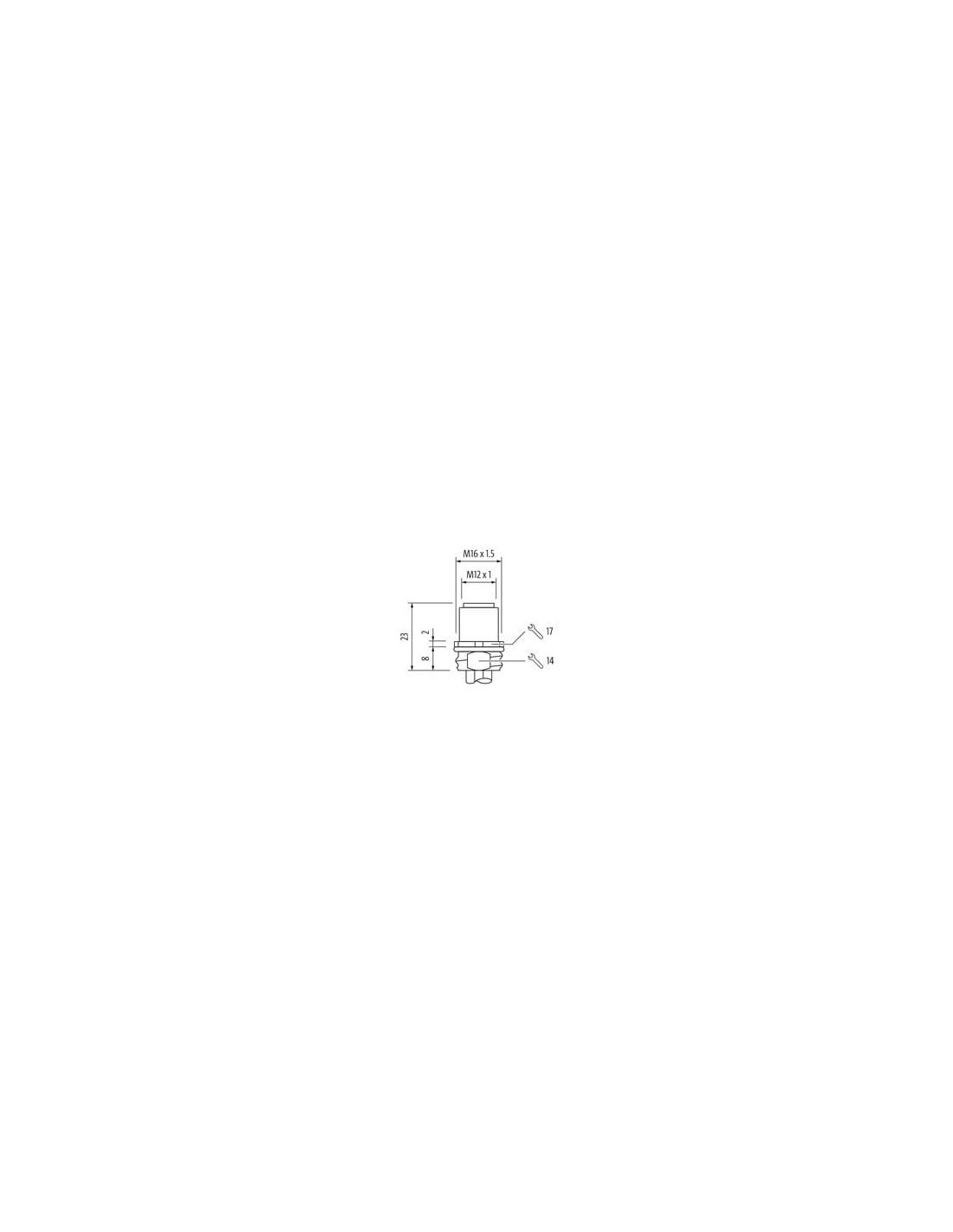

- Prosty montaż – mocowanie za pomocą gwintu M16 x 1.5, pewne połączenie z panelem dzięki zastosowaniu śrub oraz łatwa obsługa kluczy (rozmiar 14/17).
- Przewód o długości 0,5 m – fabrycznie podłączony, umożliwia bezpośrednią integrację z instalacją bez dodatkowych operacji lutowania czy zaciskania.

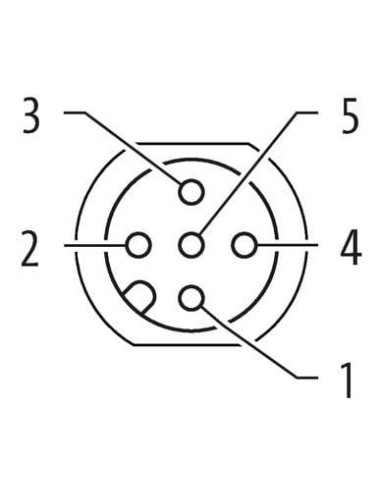

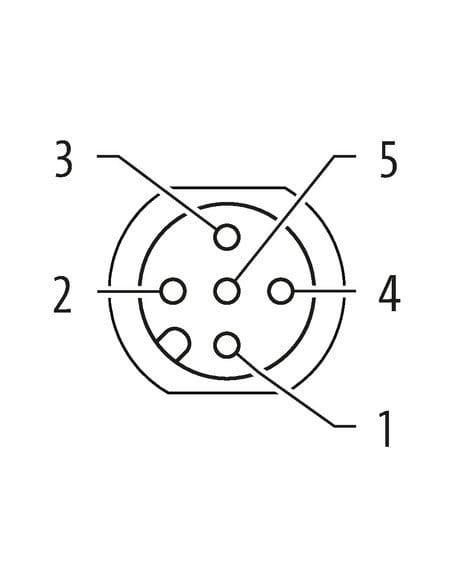

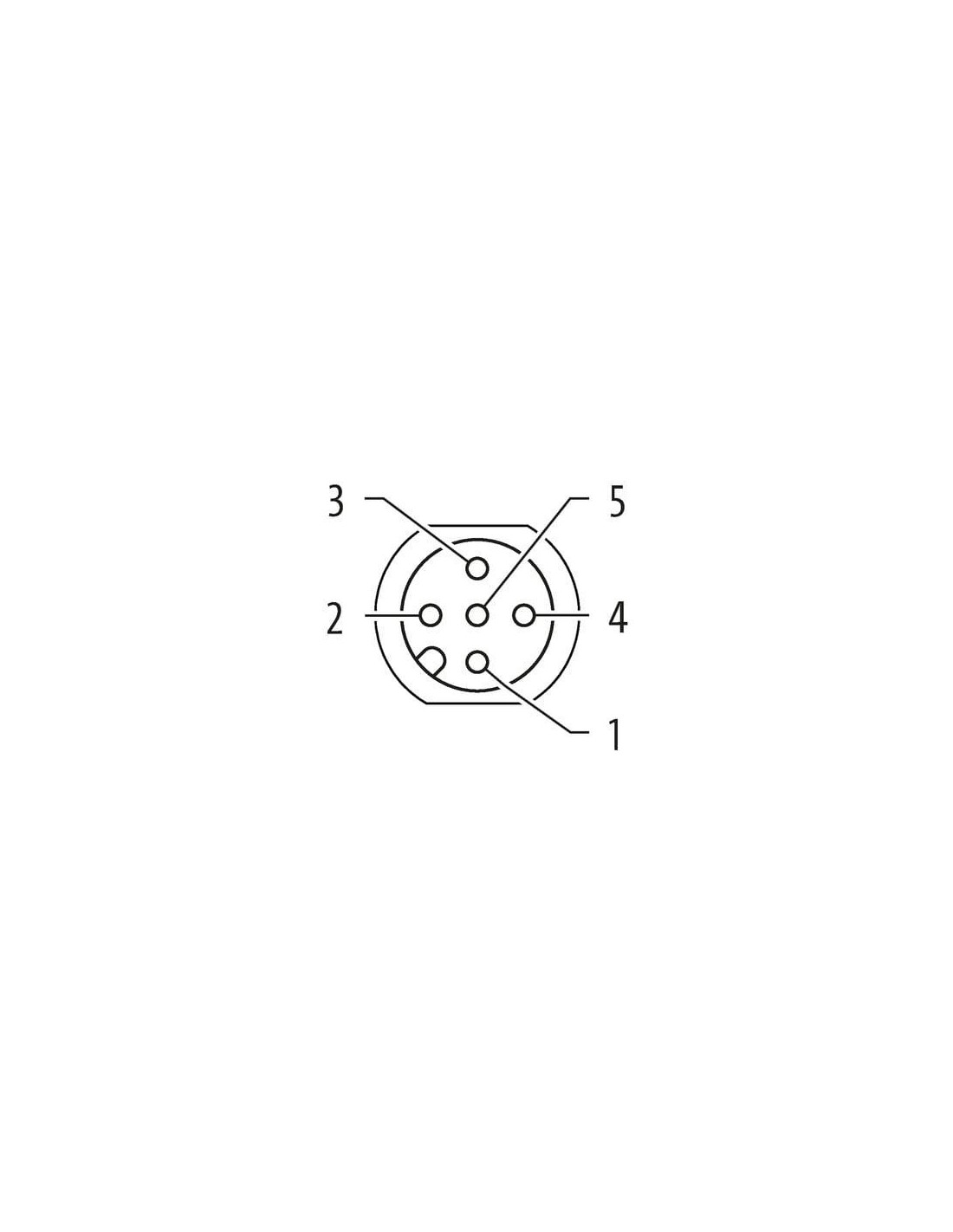

- Wyraźne oznaczenie kolorami przewodów – zgodnie z normą: 1 (brązowy), 2 (biały), 3 (niebieski), 4 (czarny), 5 (szary).
- Odporność chemiczna i mechaniczna – przewód z izolacją PUR charakteryzuje się wysoką odpornością na ścieranie, oleje oraz płomienie (UL 1581).
- Kodowanie A – zapewnia bezpieczeństwo i eliminuje ryzyko błędnego połączenia podczas podłączania urządzeń.
Typowe zastosowania złącza panelowego M12 5-pin
Złącza panelowe M12 5-polowe znajdują zastosowanie w:
- zautomatyzowanych liniach produkcyjnych,
- czujnikach i aktuatorach przemysłowych,
- panelach sterowniczych i rozdzielnicach,
- systemach transportu i logistyki,
- robotyce i aplikacjach mobilnych,
- systemach bezpieczeństwa technicznego.
Złącze M12 to sprawdzony sposób na szybkie, pewne i odporne na zakłócenia podłączanie urządzeń w przemysłowych sieciach komunikacyjnych oraz w wymagających środowiskach pracy, gwarantując niezawodność eksploatacji i bezpieczeństwo połączeń.
Podsumowanie – trwałość i niezawodność w standardzie M12
Panelowe złącze M12 żeńskie 5-polowe z przewodem o długości 0,5 m to uniwersalny i niezawodny wybór dla profesjonalnych aplikacji przemysłowych. Zapewnia dużą odporność mechaniczną, skuteczną ochronę przed czynnikami zewnętrznymi oraz kompatybilność z przemysłowym okablowaniem M12.
