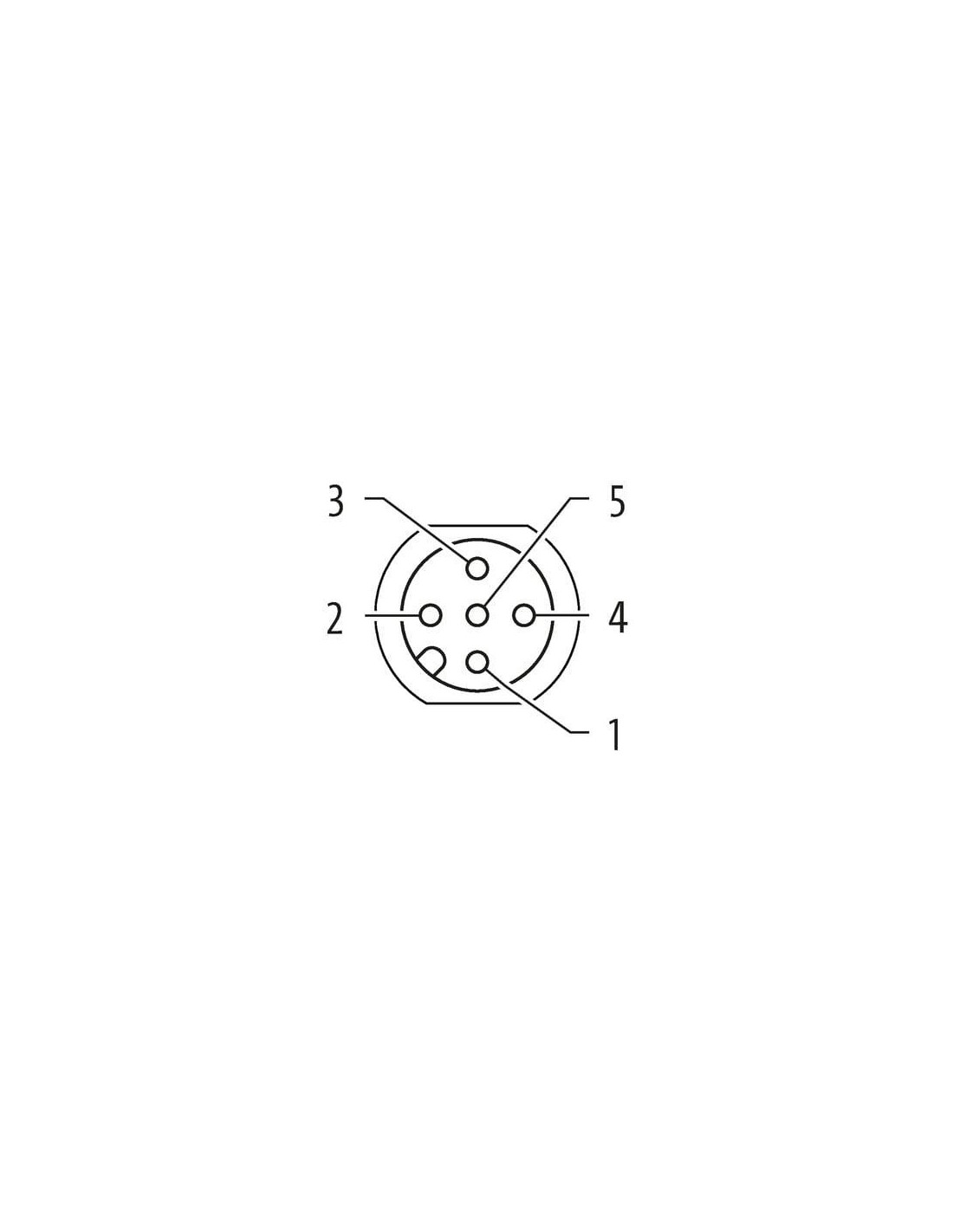

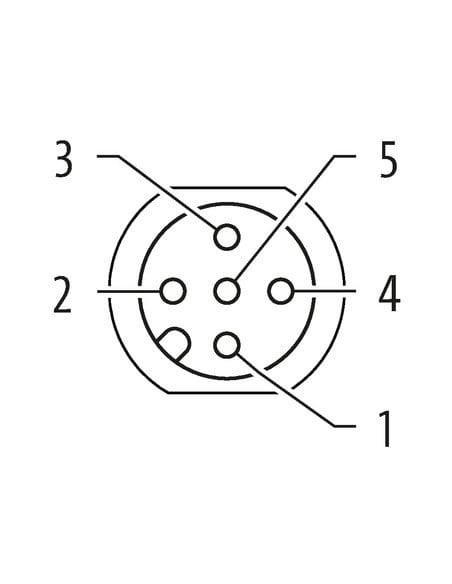

Gniazdo z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

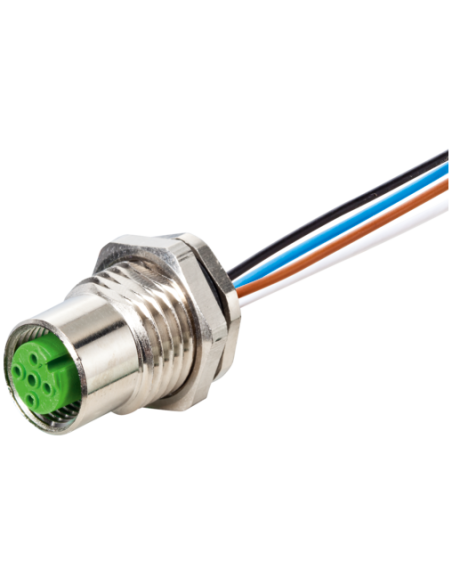

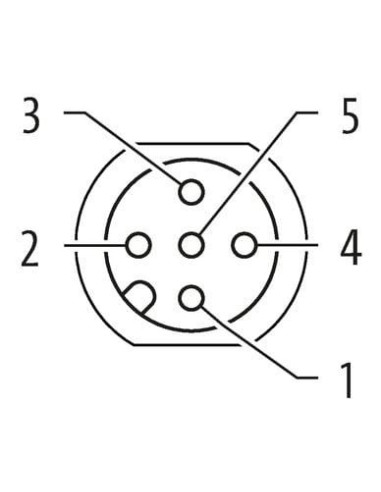

Złącze panelowe M12 żeńskie 5-pinowe z przewodem – kod produktu 7000-13565-9720200
Złącze panelowe M12 żeńskie 7000-13565-9720200 to wysokiej jakości gniazdo do montażu w panelu, wyposażone w 5-pinową konfigurację oraz dedykowany przewód o długości 2 metrów. Produkt przeznaczony jest do zastosowań przemysłowych oraz automatyki, zapewniając niezawodne połączenie nawet w trudnych warunkach środowiskowych.
Profesjonalne zastosowanie złączy M12 w automatyce przemysłowej
Złącze panelowe M12 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, robotyce, maszynach produkcyjnych, przemyśle spożywczym, a także wszędzie tam, gdzie wymagana jest szybka i niezawodna transmisja sygnałów oraz zasilania. Złącza typu M12 wyróżniają się solidną konstrukcją, odpornością na wibracje oraz zanieczyszczenia, co umożliwia bezpieczne działanie urządzeń w wymagających środowiskach.
Najważniejsze zalety złącza panelowego M12 żeńskiego
- Pięciopinowa konfiguracja – pozwala na transmisję sygnałów lub zasilania, co daje wszechstronność podczas projektowania instalacji.
- Wysoki stopień ochrony IP67 – zabezpiecza połączenie przed pyłem oraz zanurzeniem w wodzie, umożliwiając wykorzystanie w warunkach zewnętrznych i przemysłowych.
- Wytrzymała metalowa obudowa z powłoką niklowaną – zapewnia długą żywotność oraz odporność na korozję.
- Stabilny montaż tylny na panelu – montaż gwintowany (M16 x 1,5) gwarantuje solidne i pewne zamocowanie do obudowy urządzenia.
- Pozłacane styki – zmniejszają ryzyko utleniania i zapewniają niską rezystancję kontaktu.
- Odporność na drgania oraz polepszone właściwości mechaniczne – dzięki wysokiej jakości wykonaniu oraz zastosowaniu materiałów takich jak mosiądz i FKM.
Złącze panelowe M12 do różnorodnych aplikacji – typowe obszary wykorzystania
Gniazdo panelowe M12 żeńskie z przewodem jest wykorzystywane do niezawodnego połączenia czujników, wyłączników krańcowych, układów sterowania oraz elementów wykonawczych automatów. Idealnie sprawdza się w:
- Zautomatyzowanych liniach produkcyjnych
- Systemach transportu i przenośnikach
- Przemyśle spożywczym i farmaceutycznym
- Stacjach diagnostycznych i kontrolnych
- Aplikacjach wymagających szczelności oraz odporności na czynniki chemiczne, oleje i płomienie
Budowa i kompatybilność złączy M12 – szczegóły instalacyjne
Złącze M12 panelowe umożliwia łatwy i szybki montaż dzięki precyzyjnemu gwintowi oraz możliwości zastosowania standardowych otworów montażowych w panelach. Przewód o izolacji PUR zapewnia dodatkową ochronę przed ścieraniem oraz działaniem substancji chemicznych i temperaturą w zakresie od -40°C do 90°C. Schematy montażowe oraz kodowanie A zapewniają kompatybilność ze standardami DIN EN 61076-2-101.
Niezawodność i bezpieczeństwo użytkowania
Dzięki certyfikatom UL 50E, odpowiednim stopniom ochrony NEMA oraz zastosowaniu materiałów wysokiej jakości, złącze panelowe M12 7000-13565-9720200 gwarantuje długotrwałą bezawaryjną pracę nawet w wymagających aplikacjach przemysłowych. Struktura skrętkowa przewodów (Klasa 5) oraz cynowane przewodniki zapewniają skuteczną transmisję sygnałów przy zachowaniu niskich oporów elektrycznych.
