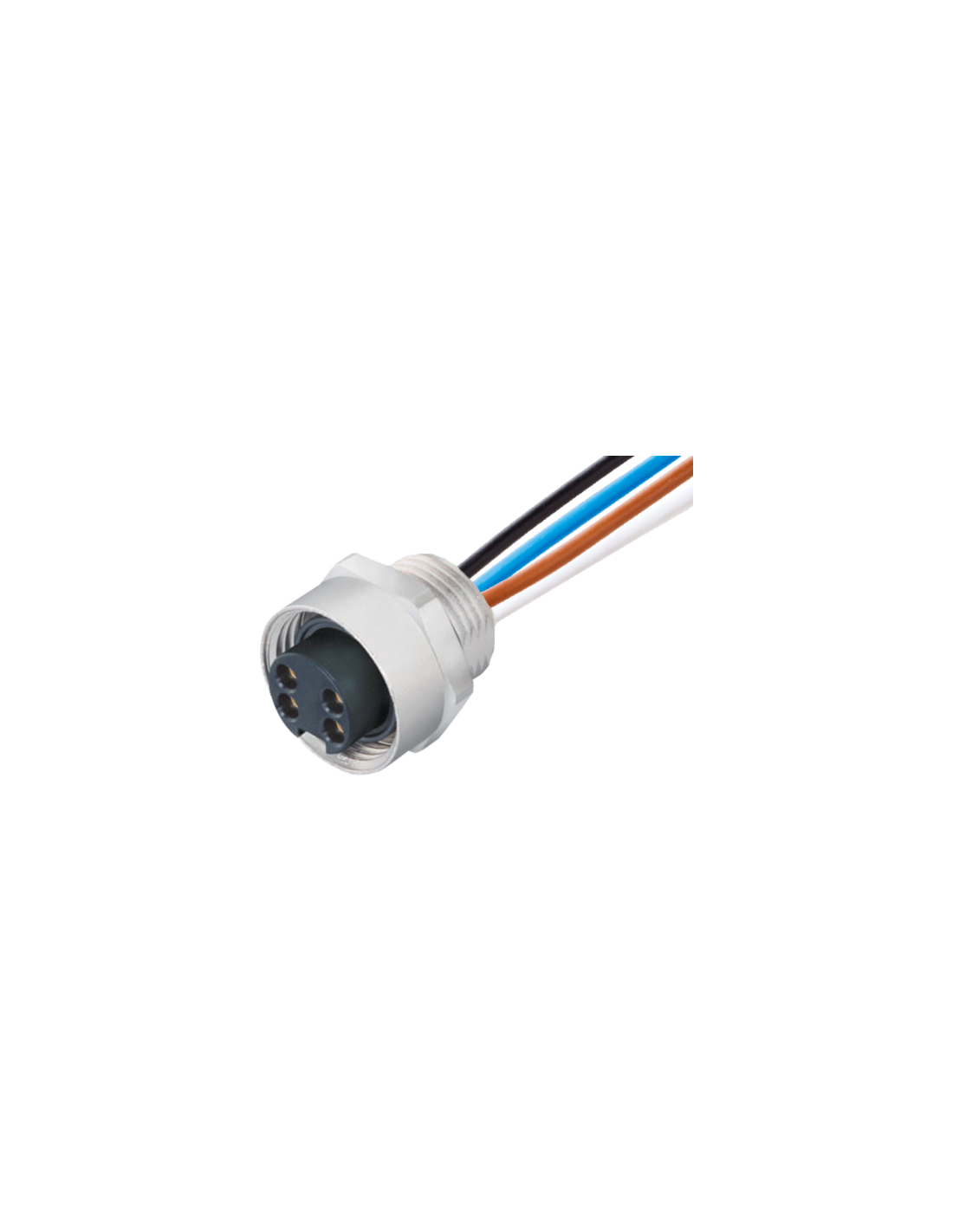

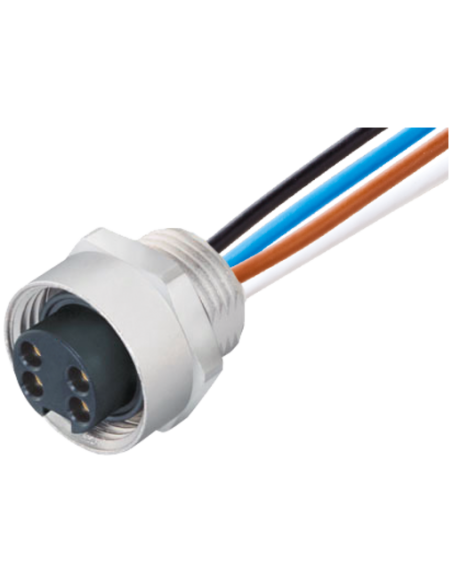

Gniazdo z kołnierzem

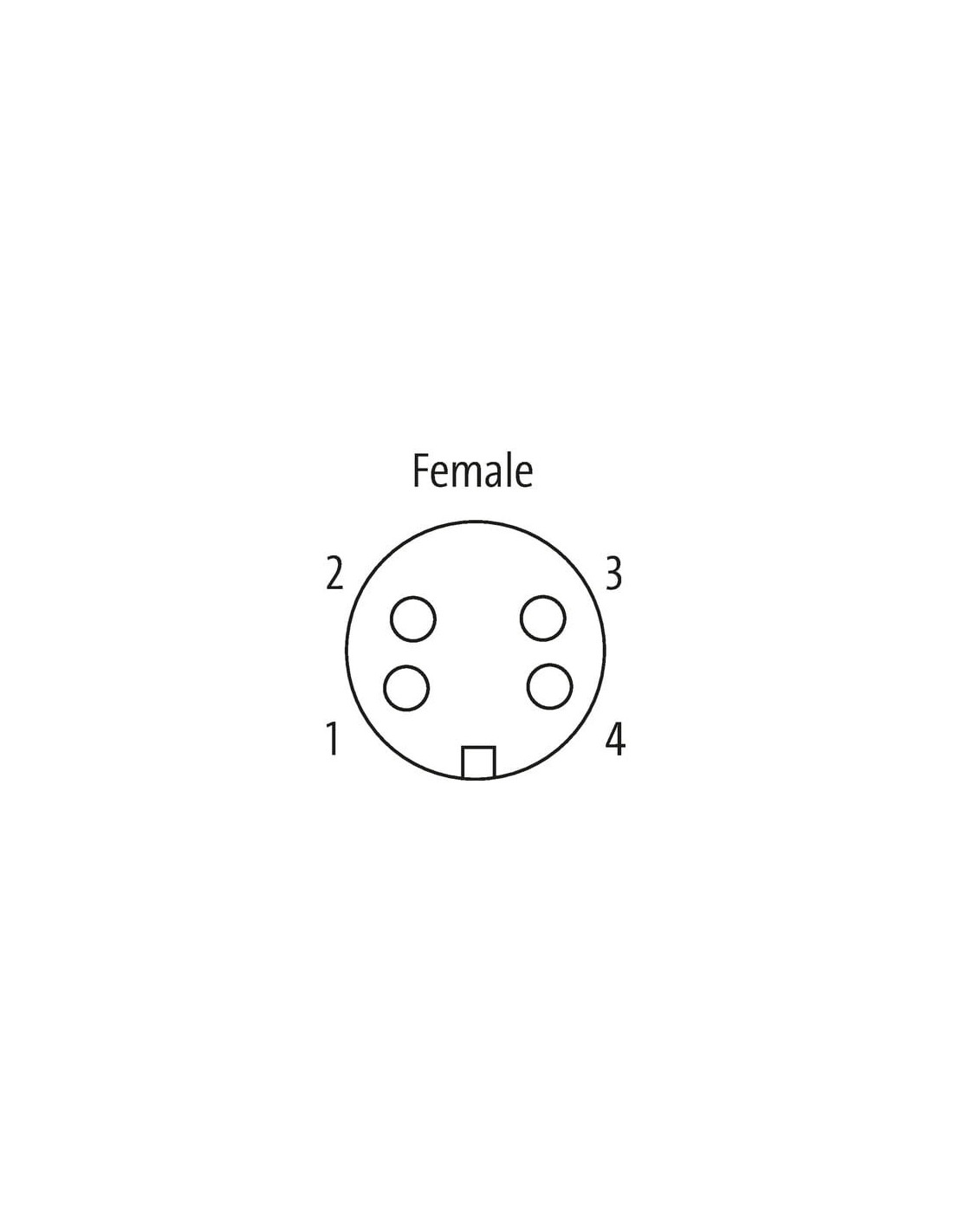

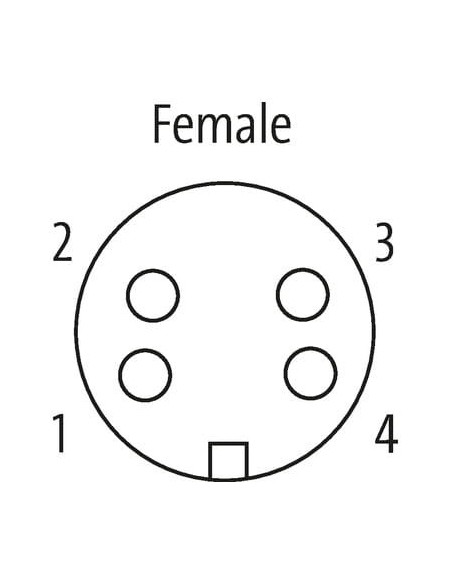

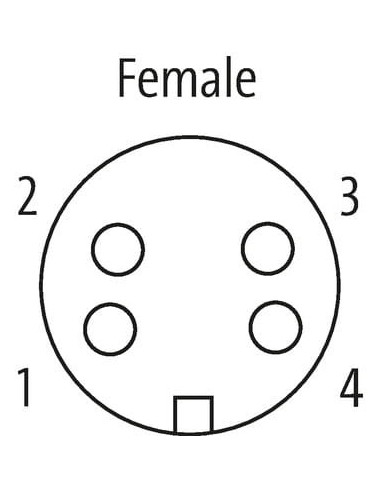

7/8" (4-piny)
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Mosiądz |

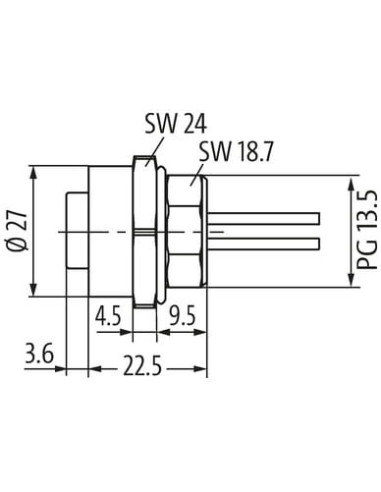

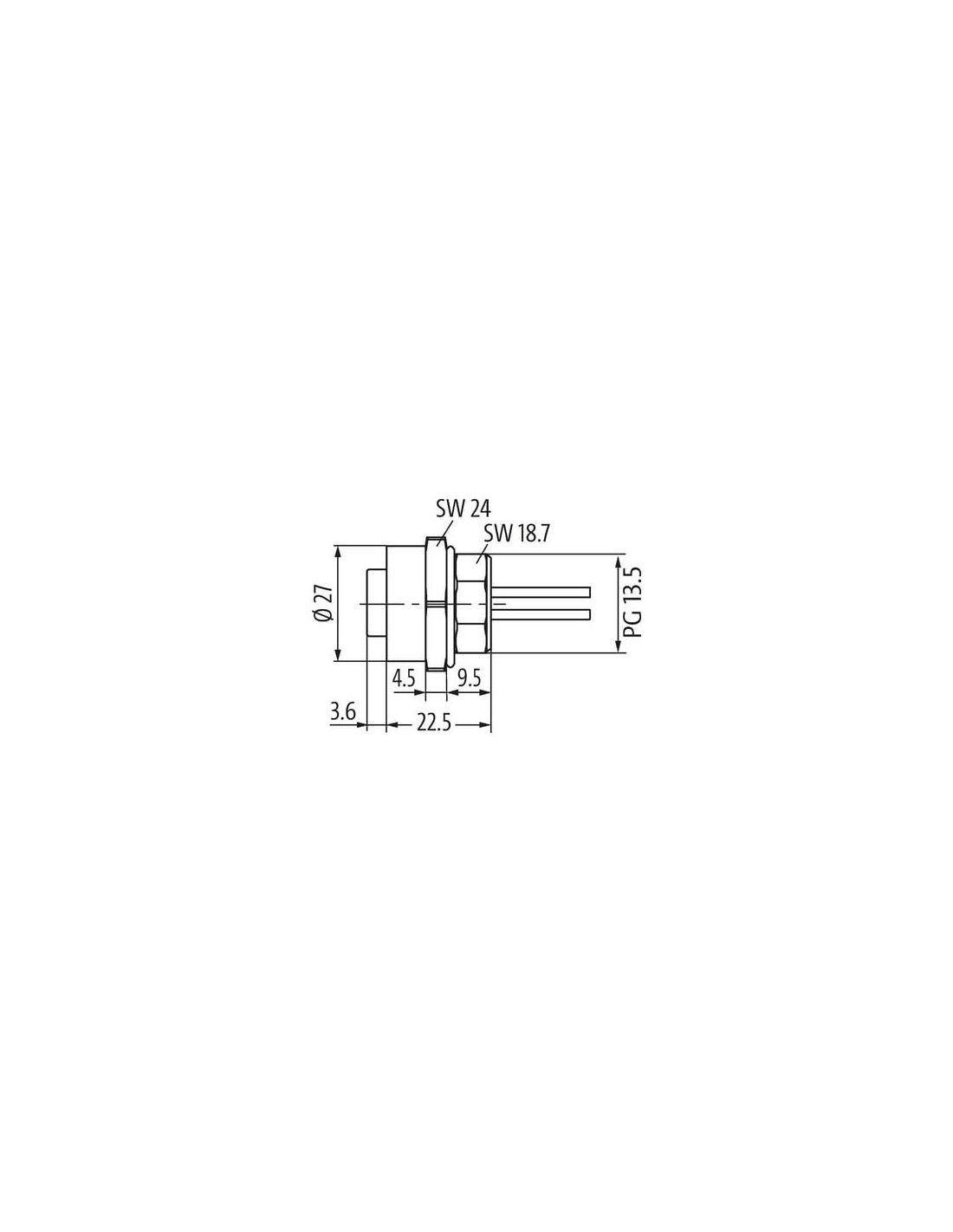

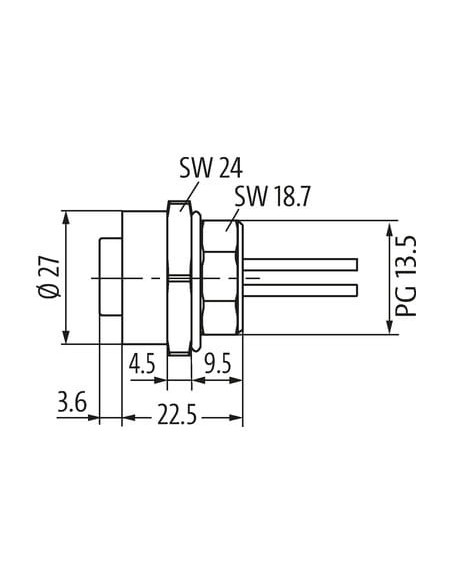

| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze AC maks. (UL) | 600 V |
| Prąd roboczy na styk maks. | 7 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 977 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,75 mm² |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze 7/8" żeńskie z kołnierzem 4-pin – dedykowane do przemysłowych aplikacji
7/8'' Żeńskie złącze kołnierzowe o długości 1 metra, znane również jako gniazdo z kołnierzem, 4-pinowe, to rozwiązanie stworzone do wymagających zastosowań przemysłowych. Dzięki swojej uniwersalnej konstrukcji sprawdzi się w automatyce, systemach sterowania oraz w instalacjach wymagających niezawodnych połączeń elektrycznych w trudnych warunkach środowiskowych.
Wytrzymałość i niezawodność złącza kablowego 7/8"
Ten produkt został wykonany z wytrzymałych materiałów – obudowa z cynkowego odlewu ciśnieniowego z powłoką niklowaną oraz pozłacane styki z mosiądzu zapewniają wysoką odporność mechaniczną oraz długotrwałą niezawodność, nawet w miejscach narażonych na wstrząsy czy wibracje. Przewód 4-żyłowy wykonany jest z izolacji PVC, a całość charakteryzuje się wysokim stopniem ochrony IP68, gwarantując szczelność nawet przy zanurzeniu oraz całkowitą pyłoszczelność.
Bezpieczeństwo i komfort montażu – gniazdo kołnierzowe z przewodem
- Łatwy montaż dzięki zastosowaniu kołnierza i gwintu 7/8"
- Zabezpieczenie przeciwwstrząsowe, idealne do pracy w wibracyjnych środowiskach
- Dostateczna długość kabla (1 m) pozwala na elastyczne dopasowanie do różnych rozwiązań automatyki

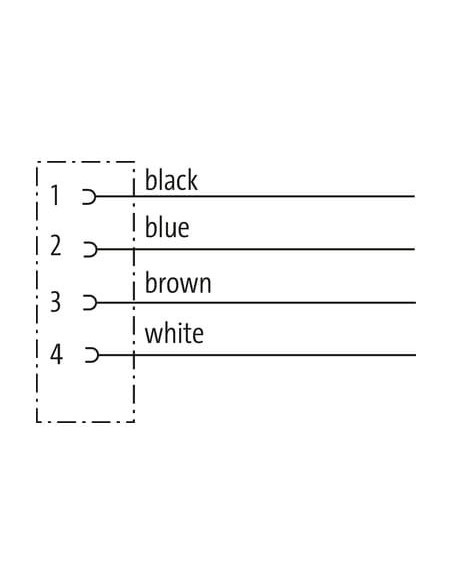

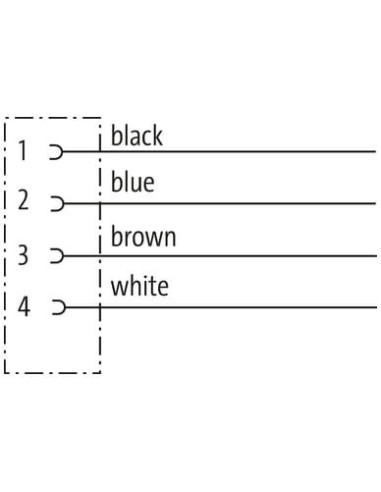

- Precyzyjna identyfikacja przewodów – cztery wyraźnie oznaczone żyły (czarny, niebieski, brązowy, biały)
Typowe zastosowania złącza przemysłowego 4-pin 7/8"
Złącze żeńskie 7/8" 4-pin znajduje zastosowanie w szerokim spektrum instalacji przemysłowych, takich jak:
- Automatyka przemysłowa – niezawodne połączenia dla czujników, siłowników i urządzeń wykonawczych,
- Instalacje maszyn i linii produkcyjnych – łatwe rozłączanie i wymiana podzespołów,
- Przemysł spożywczy, chemiczny i energetyka – wysoka odporność na czynniki chemiczne oraz oleje (potwierdzone normami UL i IEC),
- Środowiska o podwyższonym narażeniu na kurz i wodę – gwarantowana szczelność i ochrona IP68.
Zalety złącza 7/8'' z kołnierzem – pewność połączenia w każdych warunkach
Wysokie parametry użytkowe, takie jak odporność na napięcie do 600V (UL) oraz maksymalny prąd do 7A na styk, czynią to złącze niezawodnym elementem systemów zasilania i sterowania. Dodatkową zaletą jest szeroki zakres temperatury pracy od -25°C do 85°C, co pozwala na instalację zarówno w halach produkcyjnych, jak i w przestrzeniach zewnętrznych.
Specjalistyczny przewód do urządzeń przemysłowych – odporność na czynniki zewnętrzne
Czteroprzewodowy kabel o przekroju 0,75 mm² nie tylko zapewnia bezpieczny przesył sygnałów i zasilania, ale dzięki spełnieniu norm odporności na płomień (UL 1581, IEC 60332) oraz odporności na oleje i benzynę, znajduje zastosowanie nawet tam, gdzie panują wymagające warunki środowiskowe i gdzie bezpieczeństwo połączeń ma kluczowe znaczenie.
