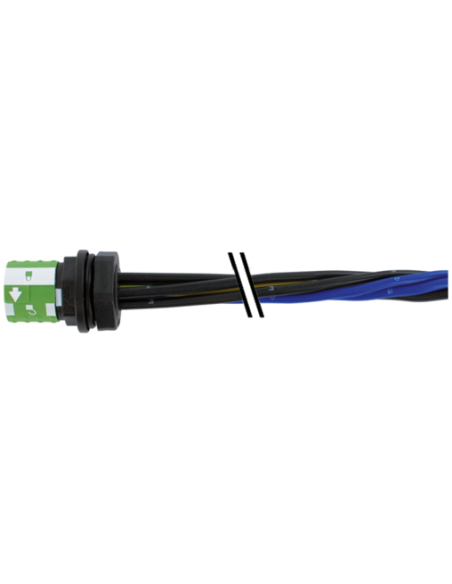

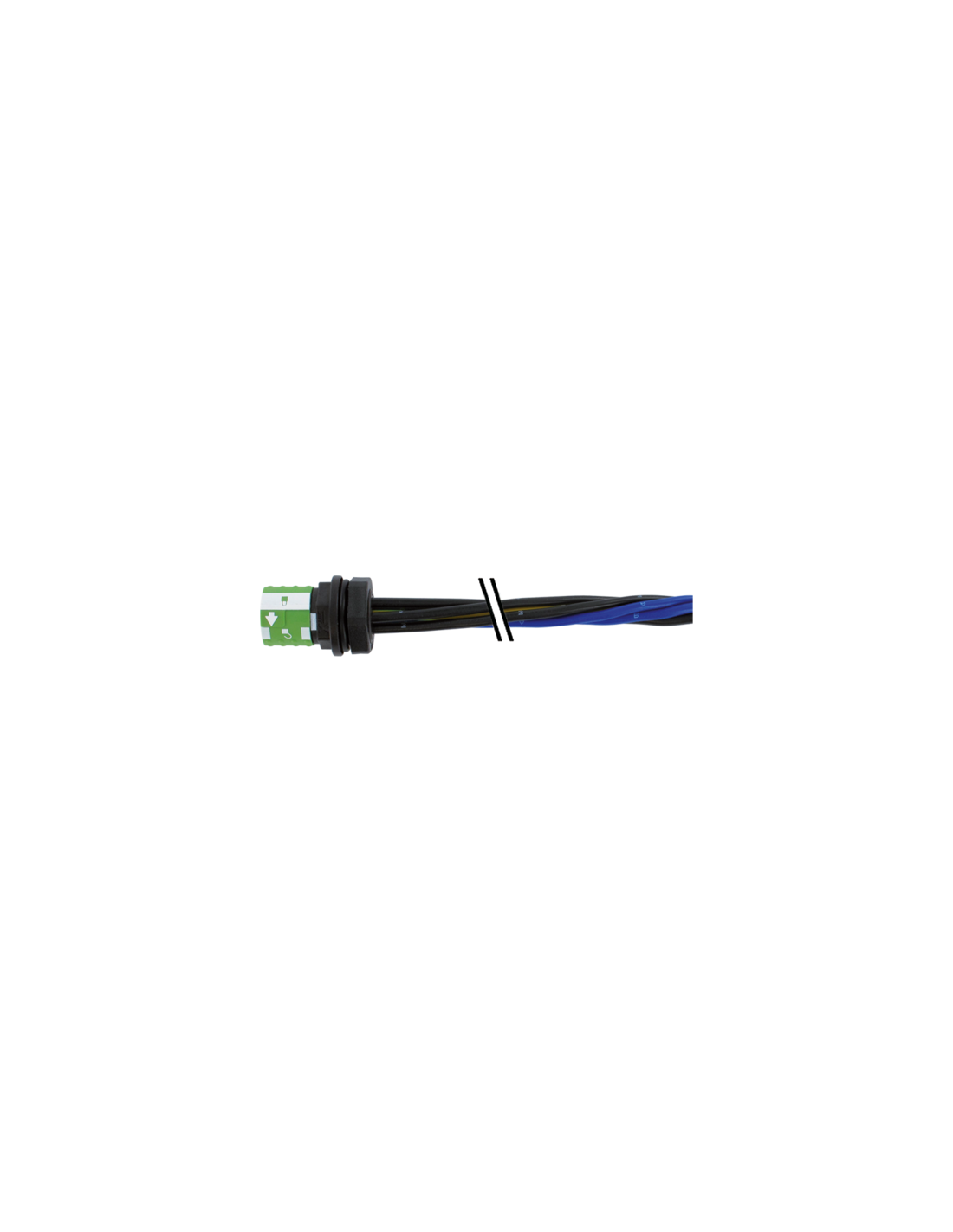

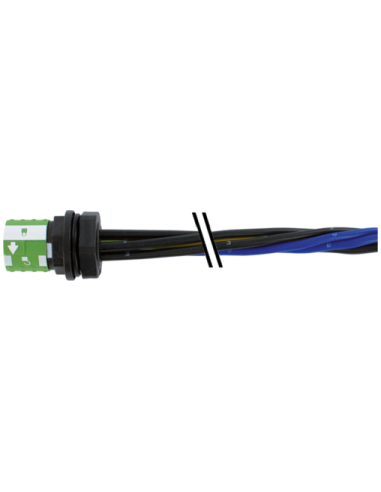

Gniazdo z kołnierzem
MQ15, 4-piny
z podłączoną skrętką

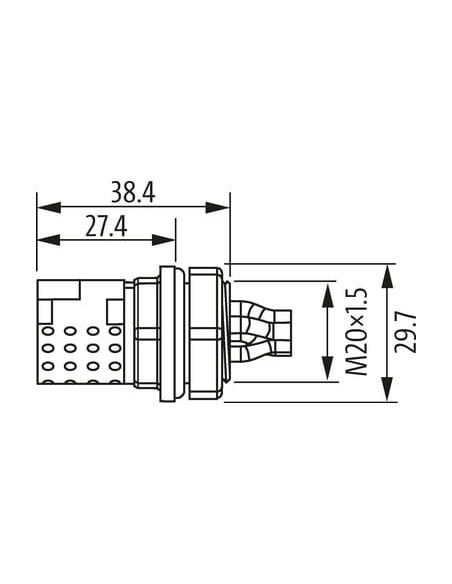

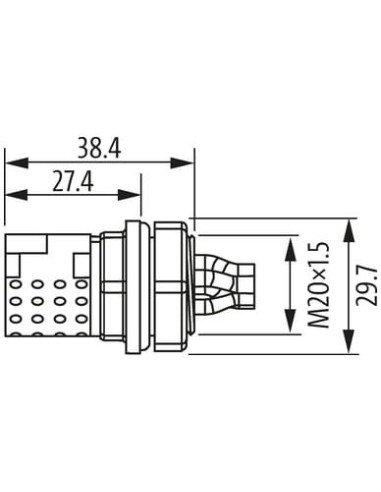

Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

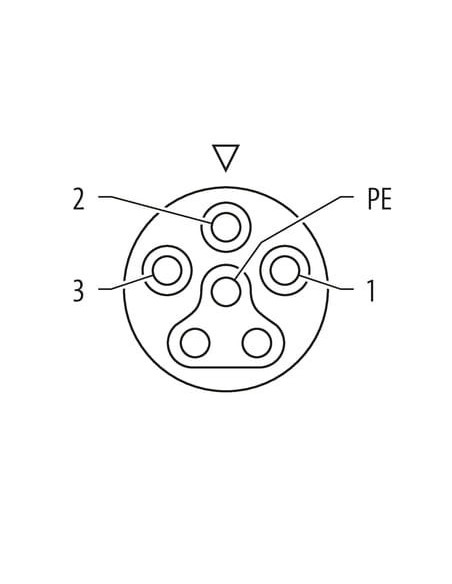

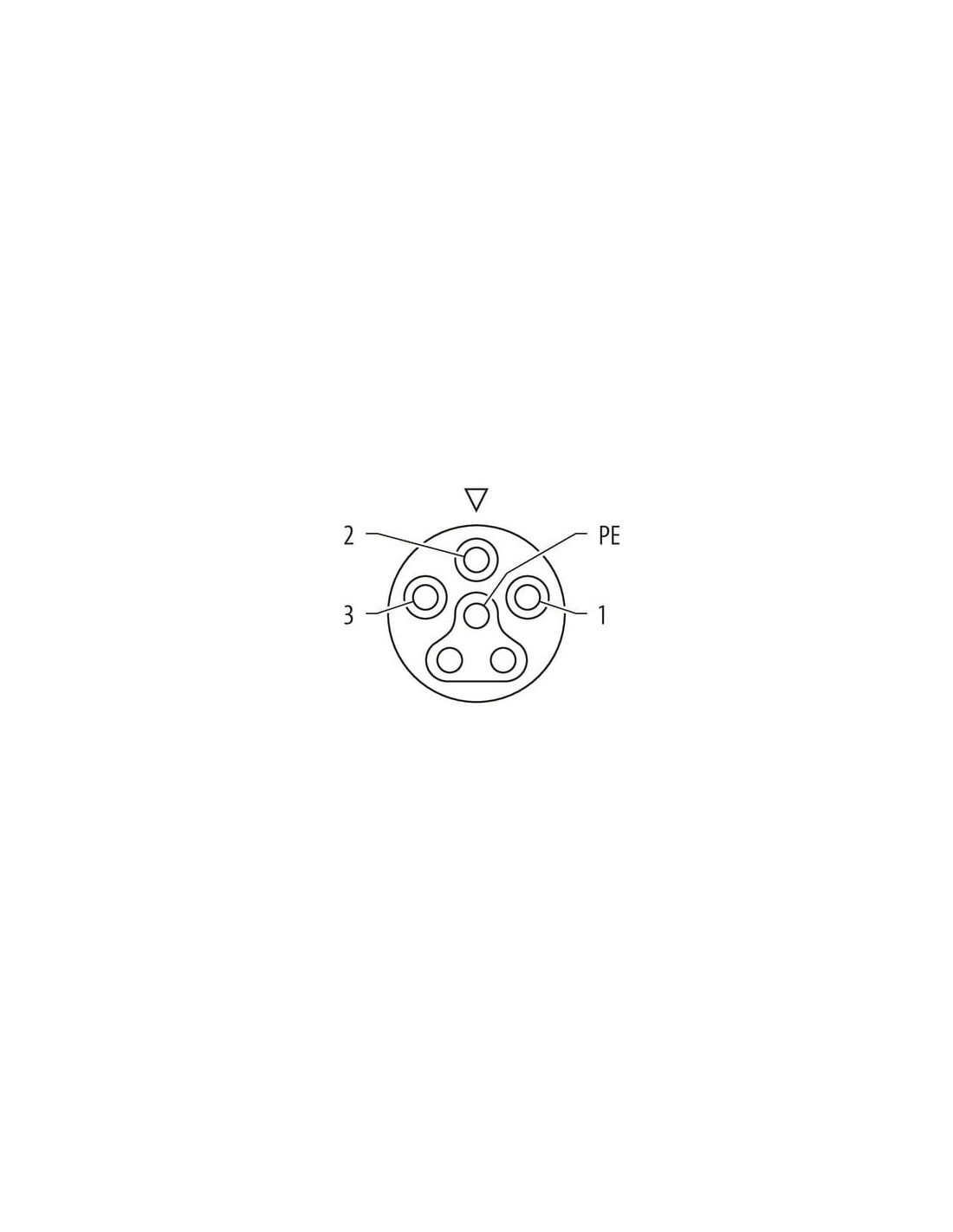

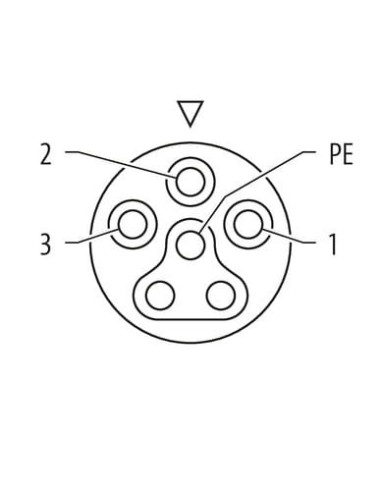

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P81 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Gniazdo żeńskie MQ15-X-Power montaż przedni – Wytrzymałe złącze przemysłowe 4-pinowe
Gniazdo żeńskie MQ15-X-Power o kodzie produktu 7000-P8091-P810015 to komponent elektryczny zaprojektowany do niezawodnych połączeń w wymagających aplikacjach przemysłowych. Jego konstrukcja z kołnierzem oraz możliwość montażu na przednim panelu umożliwiają wygodną i szybką integrację z urządzeniami automatyki, szafami sterowniczymi oraz rozdzielnicami.
Solidność i odporność w wymagających warunkach przemysłowych – Gniazdo MQ15-X-Power
Wytrzymałość mechaniczna oraz wysoki poziom ochrony IP67 sprawiają, że gniazdo świetnie radzi sobie nawet w trudnych środowiskach, jest odporne na pył, wilgoć, a także działanie olejów i wielu agresywnych substancji chemicznych. Materiał obudowy to wysokiej jakości mosiądz pokryty niklem, zapewniający trwałość i ochronę przed korozją, natomiast materiały izolacyjne są zgodne z normą IEC 60664-1.
Uniwersalne zastosowanie – Gniazdo z kołnierzem i skrętką 4x1,5 mm²
Gniazdo jest wyposażone w cztery piny o przekroju 1,5 mm². Przewód w zestawie ma długość 0,15 m oraz cztery żyły: trzy czarne (BK 1-3) oraz zielono-żółtą (GN YE) oznaczoną jako przewód ochronny PE. Dzięki zamknięciu bagnetowemu montaż gniazda przebiega szybko i pewnie, co jest dużym atutem przy częstych pracach serwisowych lub automatyzacji produkcji.
Zalety oraz przykłady zastosowań gniazda MQ15-X-Power
- Wysoka wytrzymałość prądowa – maksymalny prąd roboczy do 13 A na styk
- Bezpieczne napięcie robocze – do 600 V AC
- Odporność na warunki środowiskowe – zakres temperatur pracy od -40°C do +90°C
- Łatwa identyfikacja przewodów – czytelne oznaczenia kolorystyczne
- Bardzo trwałe połączenie mechaniczne – minimalna liczba 500 cykli wtykowych
Typowe zastosowania:
- Automatyka przemysłowa
- Budowa maszyn
- Technika napędowa
- Systemy zasilania urządzeń
- Robotyka i integracja przemysłowa
Budowa i sposób podłączenia – Gniazdo MQ15-X-Power z szybkim montażem
Gniazdo jest przeznaczone do montażu w panelu przednim za pomocą standardowego otworu (M20x1,5). Konstrukcja pozwala na szybkie podłączenie przewodów, zachowując wysoką szczelność i odporność mechaniczną. Użytkownik może łatwo kontrolować okablowanie dzięki intuicyjnemu układowi pinów oraz przejrzystym schematom połączeń.
Główne cechy i bezpieczeństwo eksploatacji
- Certyfikowana odporność na płomień: IEC 60332-2-2, UL 1581
- Odporność chemiczna i na oleje: zgodna z DIN EN 60811-404
- Ochrona przed przepięciami: do 2,5 kV
- Stopień szczelności IP67: gwarantuje bezawaryjną pracę w trudnych warunkach
Gniazdo doskonale sprawdza się zarówno w nowych instalacjach przemysłowych, jak i podczas modernizacji istniejących systemów, gdzie wymagany jest niezawodny transfer energii oraz wysoki poziom bezpieczeństwa i odporności na czynniki zewnętrzne.
