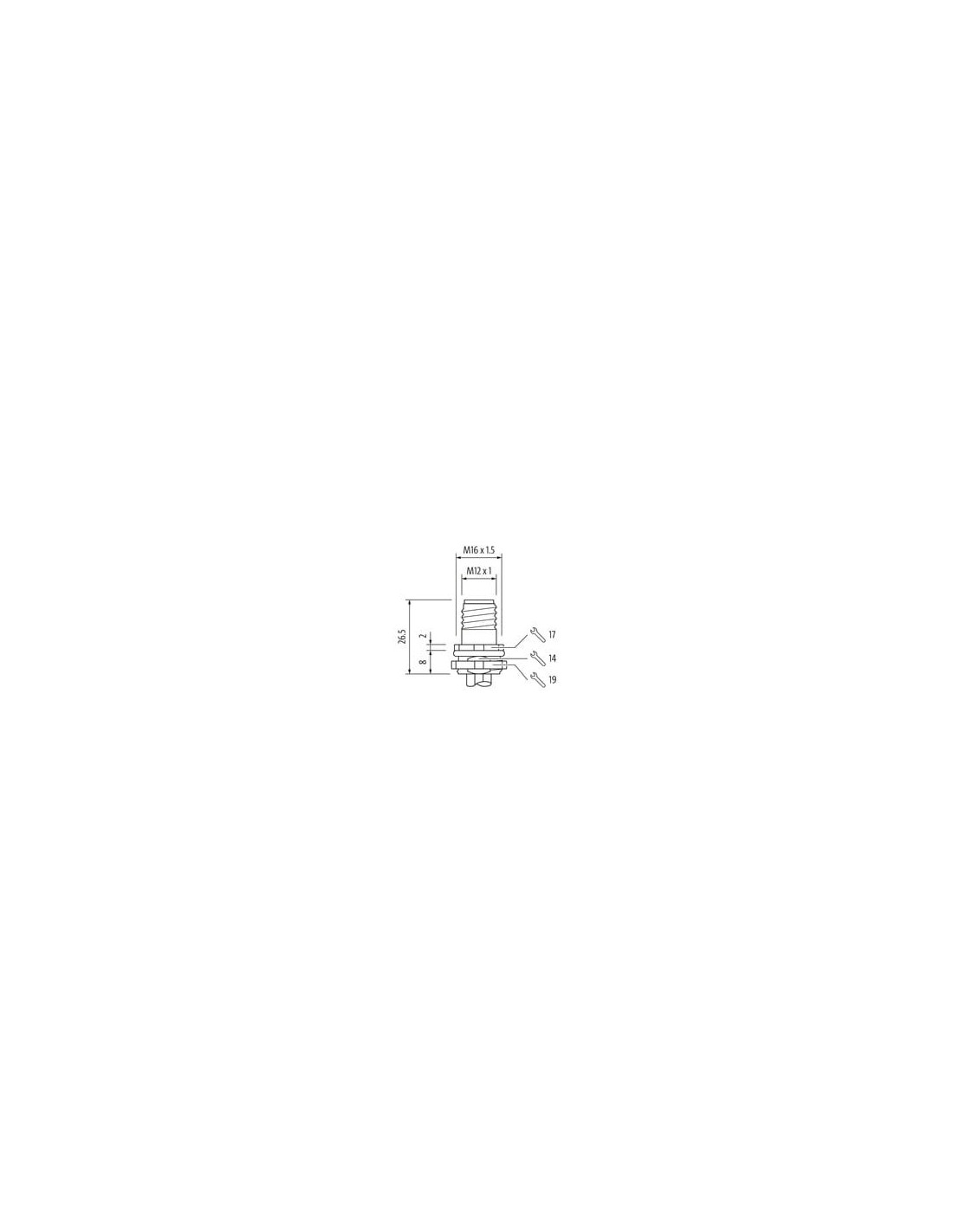

Wtyk z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |

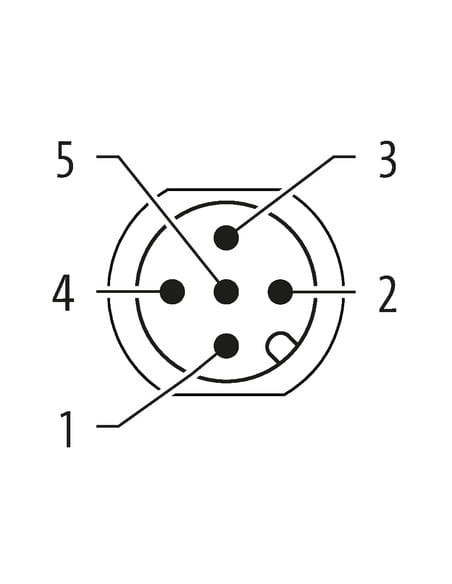

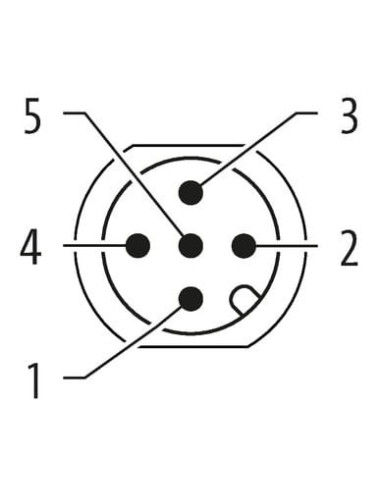

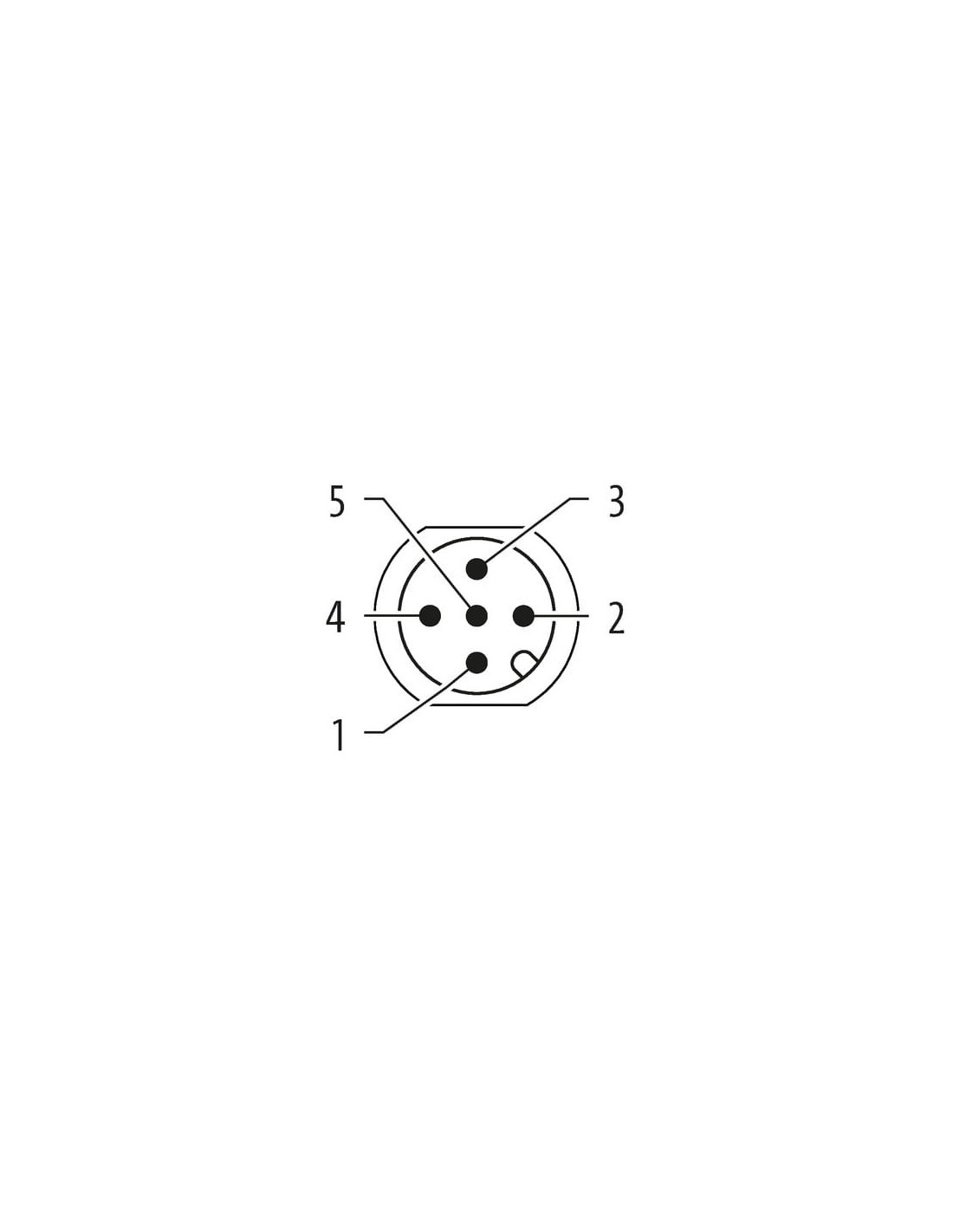

| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12 męskie A-codowane 5-pin z nakrętką mocującą – profesjonalne rozwiązanie do instalacji przemysłowych
Złącze panelowe M12 męskie, kod produktu 7000-13522-9720020, to element zoptymalizowany do zadań wymagających niezawodności i wysokiego stopnia ochrony. Dedykowane do montażu na panelu przednim, sprawdzi się w wielu zastosowaniach przemysłowych, automatyce, robotyce oraz integracji systemów sterujących.
Zaawansowana konstrukcja oraz wysoka trwałość złącza M12
Korpus złącza wykonany z cynkowego odlewu ciśnieniowego zapewnia odporność na uszkodzenia mechaniczne i agresywne warunki środowiskowe. Wytrzymałość w zakresie temperatur roboczych od -25°C do 85°C umożliwia stosowanie produktu zarówno wewnątrz, jak i na zewnątrz budynków oraz w aplikacjach narażonych na zmienne warunki otoczenia.
Wszechstronne zastosowanie złącza panelowego M12
- Automatyka przemysłowa – pewne połączenie sygnałowe i zasilające dla czujników, siłowników, urządzeń wykonawczych oraz kompleksowych systemów sterowania.
- Maszyny i linie produkcyjne – stosowane w rozwiązaniach wymagających wysokiej szczelności i niezawodności połączenia.
- Robotyka – do zasilania oraz transmisji sygnałów sterujących w trudnych warunkach przemysłowych.
- Przemysł spożywczy, farmaceutyczny i chemiczny – dzięki podwyższonej odporności na czynniki chemiczne i płomienie (spełnienie norm UL 1581, IEC 60332-2-2).
Najważniejsze cechy techniczne i zalety
- Montaż na panelu – łatwa instalacja dzięki gwintowi montażowemu M16 x 1.5 i wyposażeniu w nakrętkę mocującą.
- Złącze męskie M12, 5-pin – uniwersalne kodowanie A zapewnia kompatybilność z szeroką gamą urządzeń przemysłowych.
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i krótkotrwałym zanurzeniem w wodzie, co umożliwia pracę w trudnych warunkach otoczenia.
- Pozłacane styki – gwarantują trwałe i stabilne połączenie nawet przy częstych cyklach łączenia.
- Przewody o długości 0,2 m – giętkie, wykonane w technologii PUR, zapewniają wysoką odporność na ścieranie i działanie olejów.
- Wysoki prąd i napięcie robocze – do 4A oraz 125V, co pozwala na szerokie zastosowania zarówno w sygnałach, jak i zasilaniu.
- Łatwość podłączenia – oznaczenie kolorów żył ułatwia identyfikację i prawidłowe podłączenie kabli (BN – brązowy, WH – biały, BU – niebieski, BK – czarny, GY – szary).
Bezpieczeństwo i zgodność z normami – M12 panelowe złącze A-codowane
Spełnia wymagania normy DIN EN 61076-2-101 oraz EN IEC 60529. Zapewnia ochronę zgodną ze standardami NEMA 3, 4, 6P. Bez diody LED wskaźnika stanu – proste, niezawodne rozwiązanie do klasycznych aplikacji.
Opcje i szczegóły techniczne przewodu
- Przewód pięciożyłowy z izolacją PUR – przeznaczony również do ruchomych instalacji oraz do zastosowań wymagających dużej trwałości mechanicznej.
- Oplot miedziany, ocynowany – skuteczna ochrona przed zakłóceniami elektromagnetycznymi.
- Odporność na oleje oraz środki chemiczne – możliwość zastosowania w wielu gałęziach przemysłu, gdzie występują agresywne media.
Podsumowanie – złącze panelowe M12 do wymagających aplikacji
Złącze panelowe M12 męskie, A-codowane, 5-pin z nakrętką mocującą to wybór dla profesjonalistów wymagających solidności, niezawodności i uniwersalności w połączeniach elektrycznych i sygnałowych. Stanowi pewny element w układach automatyki, sterowania oraz w instalacjach o podwyższonych wymaganiach środowiskowych.
