Dostępny
Zasilanie

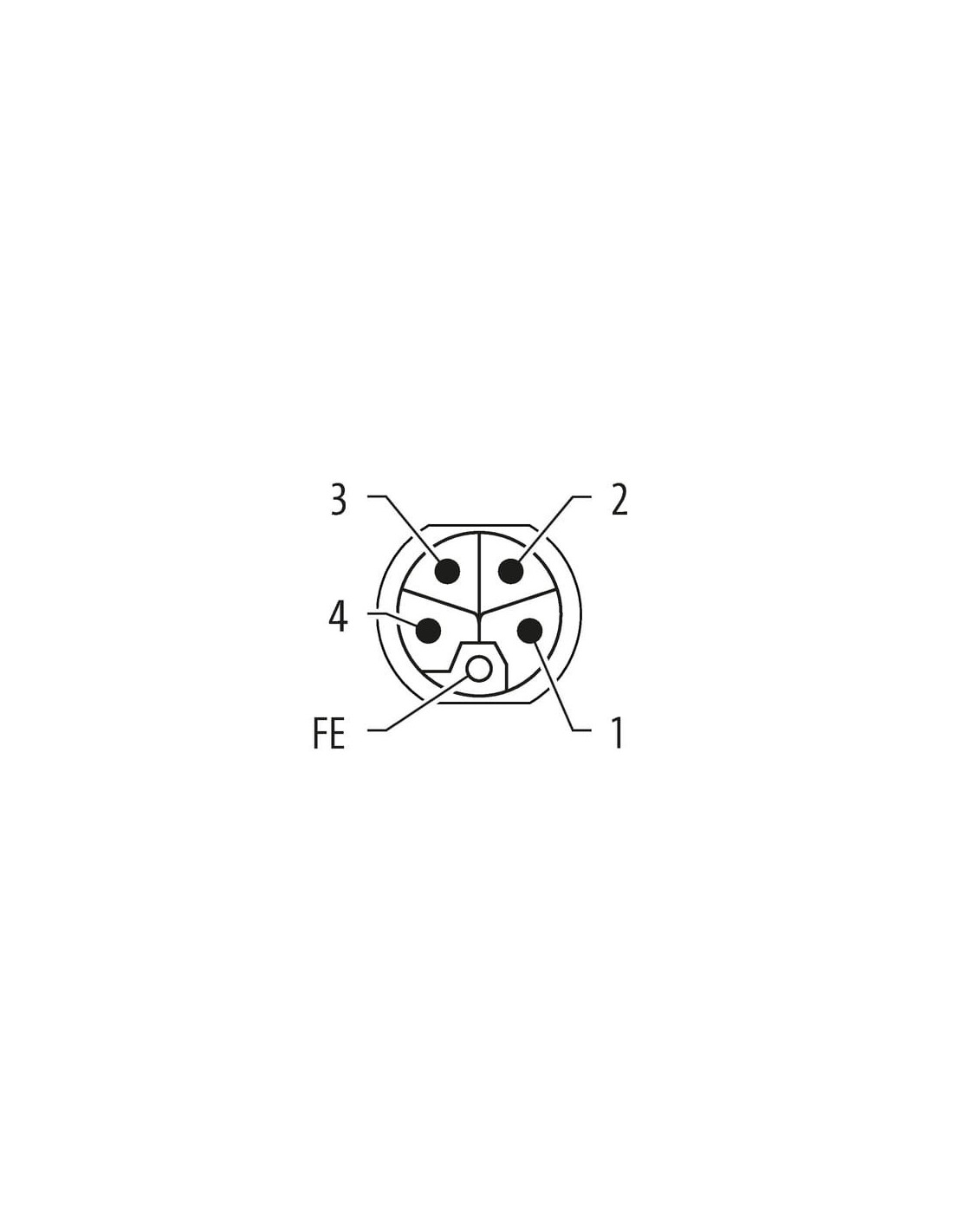

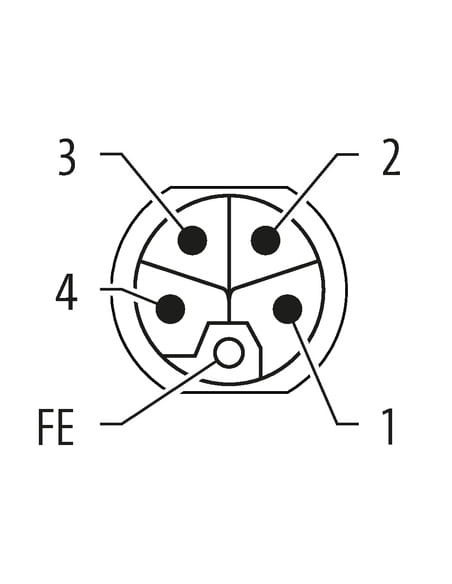

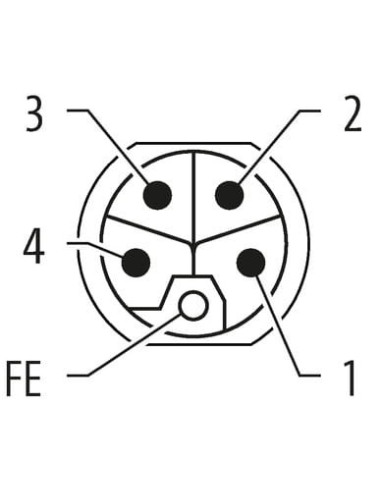

Wtyk z kołnierzem
M12, 5-piny
Kodowanie L
Montaż na przednim panelu
z podłączoną skrętką
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 980 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

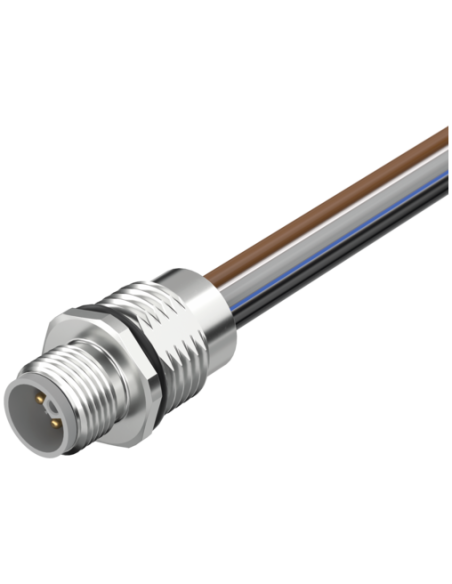

Złącze panelowe M12 Power L-cod męskie 5-pin – wydajne i niezawodne zasilanie przemysłowe
Złącze panelowe M12 Power L-cod męskie o kodzie produktu 7000-P4281-9800020 to wysokiej jakości komponent przeznaczony do zastosowań w zaawansowanych systemach automatyki i instalacjach przemysłowych, gdzie niezbędna jest niezawodność, wytrzymałość oraz bezpieczeństwo transmisji zasilania.
Zastosowanie złącza M12 Power L-cod w przemyśle
Złącza panelowe M12 Power z kodowaniem L to obecnie standardowe rozwiązanie w aplikacjach wymagających efektywnego przesyłu zasilania, w tym w instalacjach automatyki przemysłowej, urządzeniach energetycznych, maszynach produkcyjnych czy systemach robotycznych. Dzięki kompaktowej i odpornej budowie produkt sprawdza się zarówno w trudnych warunkach środowiskowych, jak i tam, gdzie ważne są oszczędność miejsca oraz niezawodność połączenia.
- Panelowe złącze M12 umożliwia montaż od przodu, co ułatwia integrację z obudowami maszyn i panelami sterowniczymi.
- Dzięki pięciu pinom pozwala na przesył wysokiego prądu – aż do 12 A na styk.
- Kodowanie L gwarantuje kompatybilność z nowoczesnymi systemami zasilania 24V DC.
Budowa i zalety techniczne złącza M12 Power L-cod
Konstrukcja złącza oparta na mosiędzu niklowanym sprawia, że jest ono odporne na działanie czynników chemicznych oraz olejów przemysłowych (poza przewodami PVC) i przystosowane do pracy w zróżnicowanych warunkach środowiskowych.
- Stopień ochrony IP65/IP67 zapewnia skuteczną ochronę przed pyłem i czasowym zanurzeniem w wodzie.
- Zakres temperatur pracy od -25°C do 85°C umożliwia wykorzystanie złącza w szerokim spektrum aplikacji przemysłowych.
- Montaż dzięki gwintowi M16 x 1.5 oraz rozmiarowi SW17 pozwala na łatwe i pewne osadzenie w panelu.
- Wysoka odporność na płomień oraz działanie chemikaliów przedłuża żywotność instalacji.
Kabel zasilający do złącza M12 Power – jakość i bezpieczeństwo
Kabel o długości 0,2 m z wysokiej jakości izolacją PUR idealnie dopasowany jest do wymagań aplikacji mobilnych oraz stacjonarnych. Skrętka miedziana ocynowana o przekroju 1,5 mm² gwarantuje niskie straty przesyłu oraz długotrwałą niezawodność zasilania. Kolorystyka przewodów (bezpośrednie oznaczenia: czarny, niebieski, biały, szary, brązowy) umożliwia intuicyjną instalację i szybki serwis.
Typowe zastosowania złącza M12 Power L-cod męskiego
Złącze panelowe M12 Power L-cod jest chętnie stosowane w:
- zasilaniu silników, serwonapędów i przetwornic częstotliwości,
- połączeniach paneli HMI oraz szaf sterowniczych,
- systemach transportu i robotyki przemysłowej,
- maszynach produkcyjnych i systemach montażowych,
- automatyce budynkowej oraz rozwiązaniach energetyki rozproszonej.
Dlaczego warto wybrać złącze panelowe M12 Power L-cod?
Zastosowanie złącza panelowego M12 Power minimalizuje ryzyko przerw w zasilaniu oraz zapewnia bezpieczeństwo eksploatacyjne w wymagających środowiskach pracy. To idealny wybór dla instalatorów i integratorów poszukujących sprawdzonych rozwiązań w zakresie połączeń zasilających o dużej obciążalności prądowej.
Dodatkowo precyzyjna dokumentacja techniczna oraz schematy montażowe umożliwiają szybkie i bezbłędne wdrożenie złącza w projektowanych systemach.
