Wtyk płytki drukowanej
Żeński proste
M12, 5-piny
L-coded
Montaż na tylnym panelu
Przyłącze lutowane THT
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12P |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

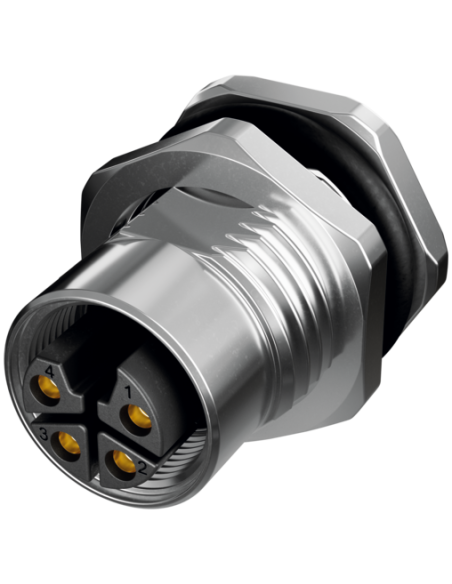

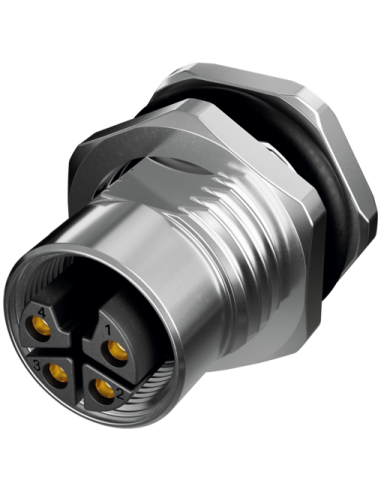

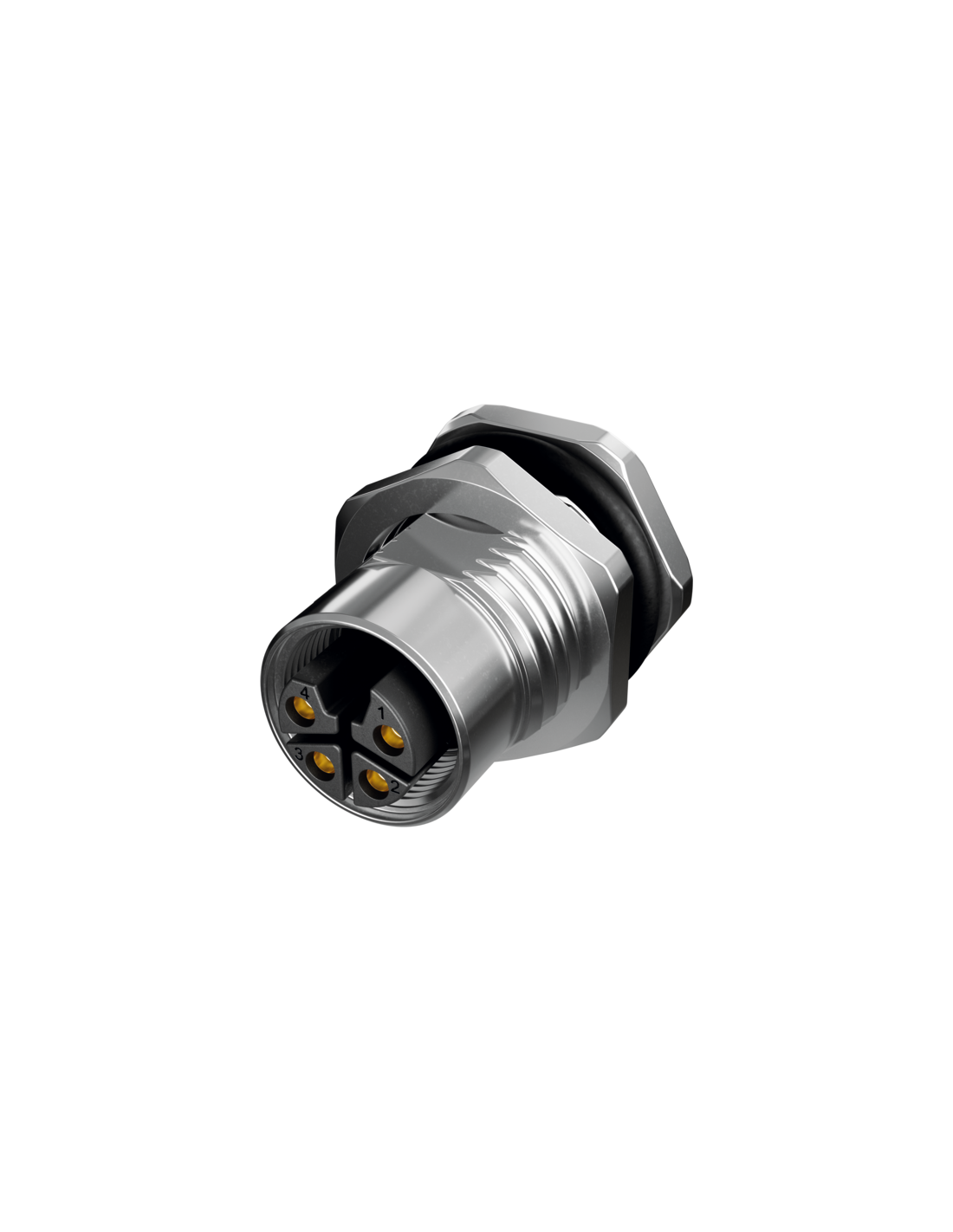

Złącze żeńskie M12 0° kod L – profesjonalne rozwiązanie do przemysłowych zastosowań zasilających
Złącze żeńskie M12 o oznaczeniu 7000-R2215-11L2400 to wysokiej jakości komponent przeznaczony do niezawodnego przesyłu zasilania w wymagających aplikacjach przemysłowych. Kąt prosty (0°) oraz montaż na tylnym panelu czynią ten element doskonałym wyborem do instalacji w szafach sterowniczych, urządzeniach automatyki i systemach zasilających maszyny przemysłowe.
Złącze M12 L-kodowane – gwarancja niezawodności i wysokiej wydajności
M12 L-coded zdobywa popularność jako standard dla nowoczesnych systemów zasilania o wysokiej mocy. Kluczowe cechy:

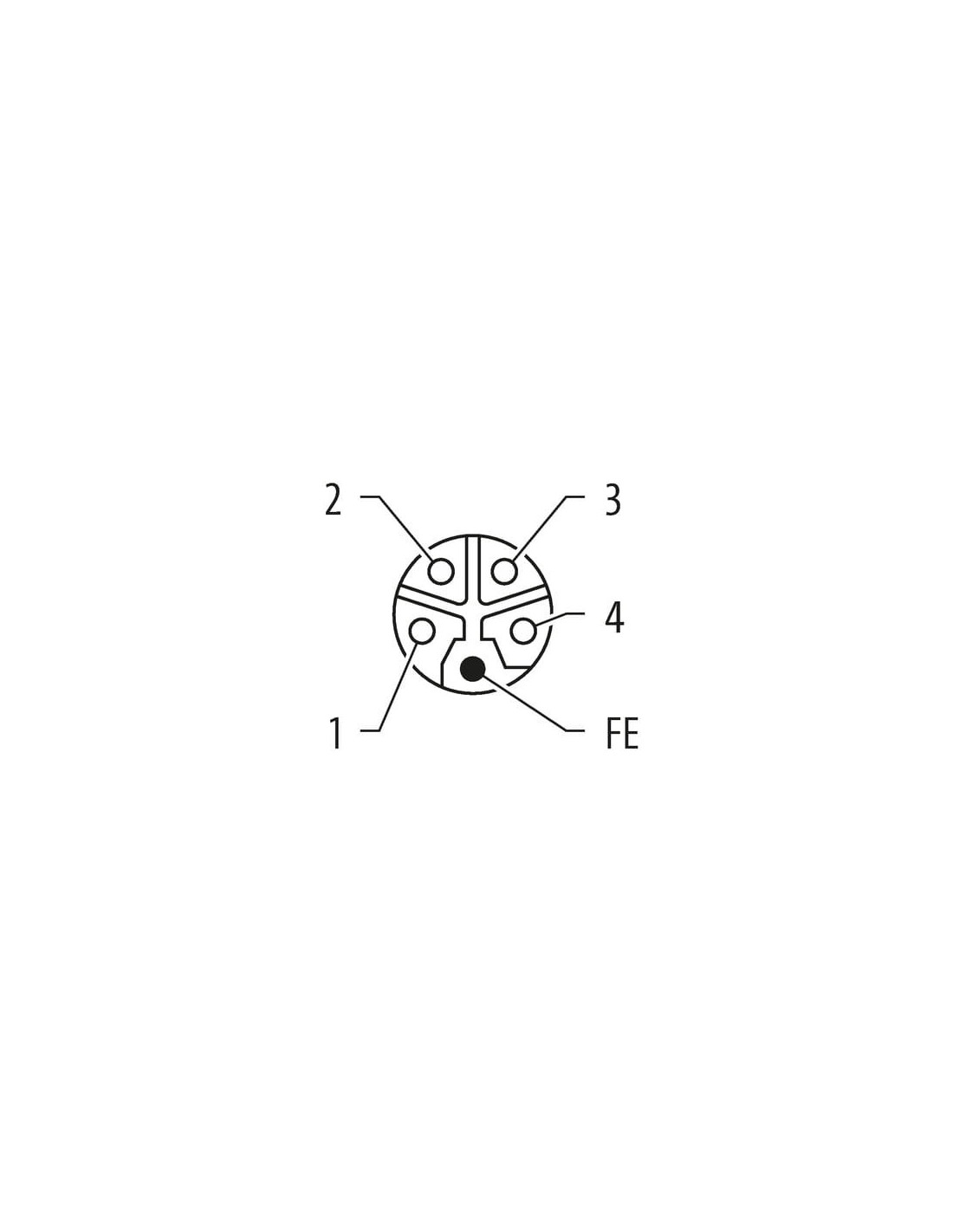

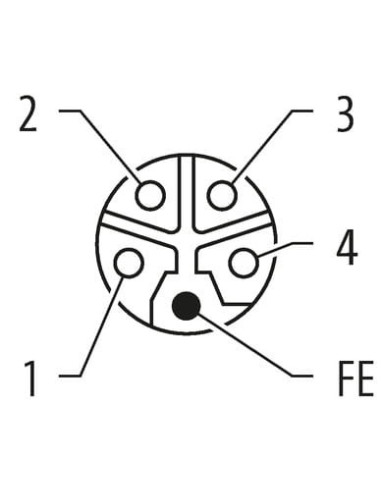

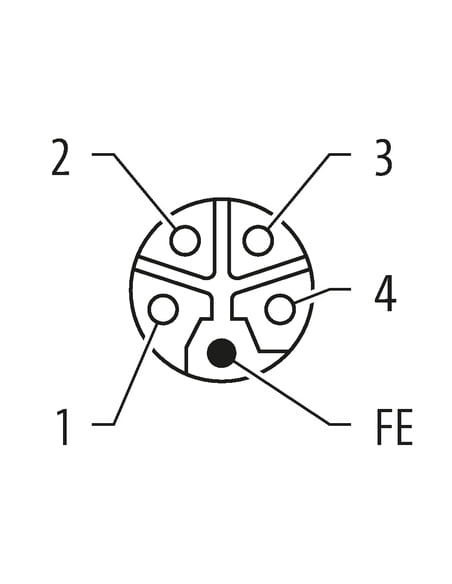

- 5-pinowa konfiguracja zapewniająca bezpieczne i efektywne rozdzielanie zasilania, z oddzielnym pinem FE (Functional Earth).
- Prąd roboczy do 16 A oraz napięcie do 63 V DC – umożliwia przesyłanie dużych mocy przy kompaktowych wymiarach złącza.
- Kodowanie L zgodne z normą IEC 61076-2-111, eliminujące ryzyko pomyłki przy podłączaniu.
- Wysoka wytrzymałość mechaniczna – powłoka z niklu oraz styki z pozłacanego stopu miedzi gwarantują trwałość i odporność na korozję.
Zastosowanie złącza żeńskiego M12 5-pin – moc, bezpieczeństwo i wszechstronność
Złącze M12 L-kodowane sprawdza się przede wszystkim w zasilaniu elementów rozproszonych systemów automatyki przemysłowej, serwonapędów, silników oraz zasilaczy w układach zdecentralizowanych, a także w szafach sterowniczych. Dzięki solidnym parametrom mechanicznym i elektrycznym gwarantuje:
- Bezpieczną i stabilną transmisję zasilania w środowiskach przemysłowych
- Dużą odporność na drgania i obciążenia mechaniczne dzięki mocnej obudowie montażowej
- Wodoodporność i pyłoszczelność – stopień ochrony IP65, IP67, IP68 (po skręceniu), co umożliwia pracę w trudnych warunkach, także na zewnątrz oraz w przemyśle spożywczym, farmaceutycznym, transportowym i maszynowym
M12 L-coded – szczegółowe rozwiązanie konstrukcyjne dla wygodnego montażu

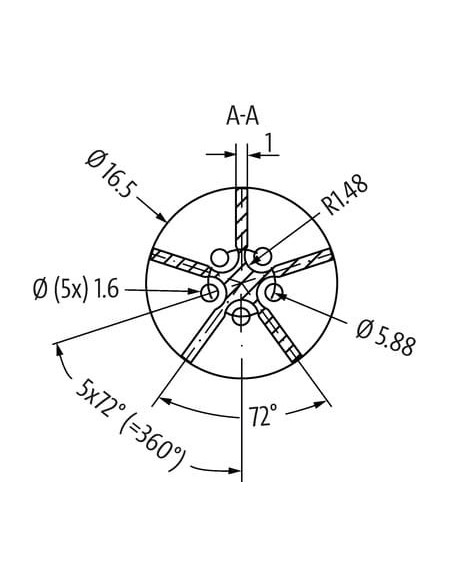

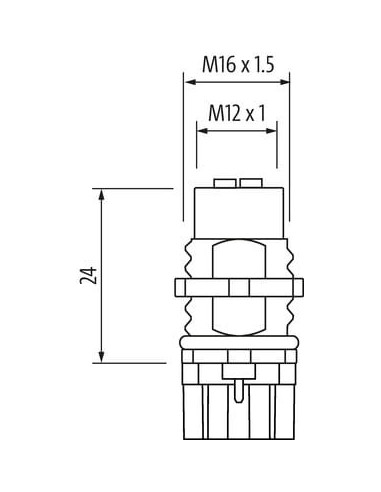

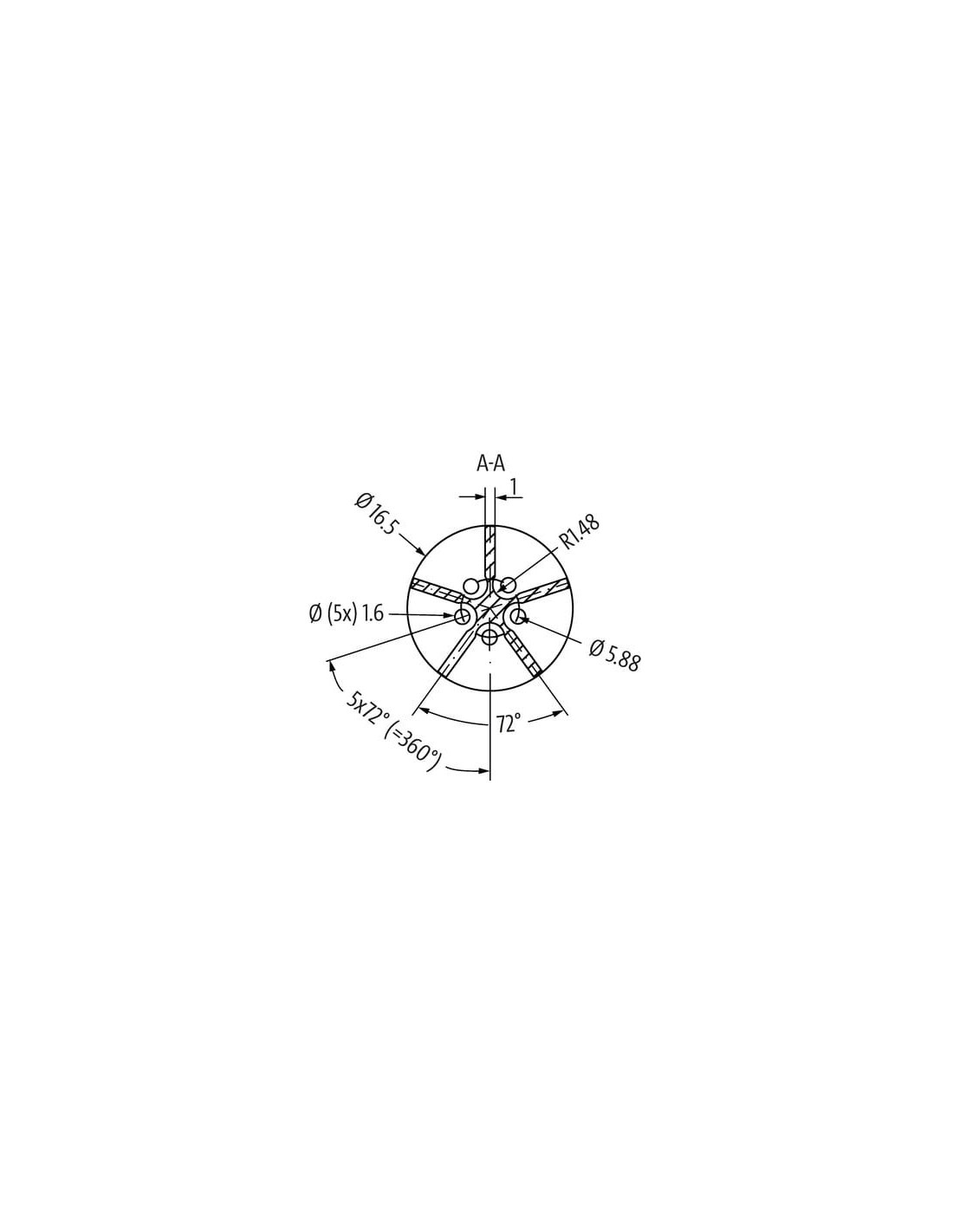

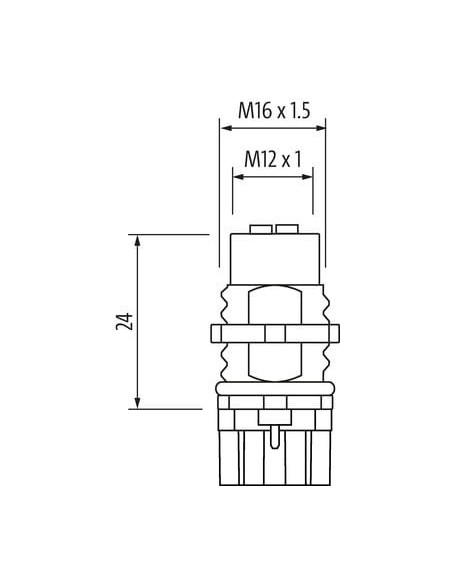

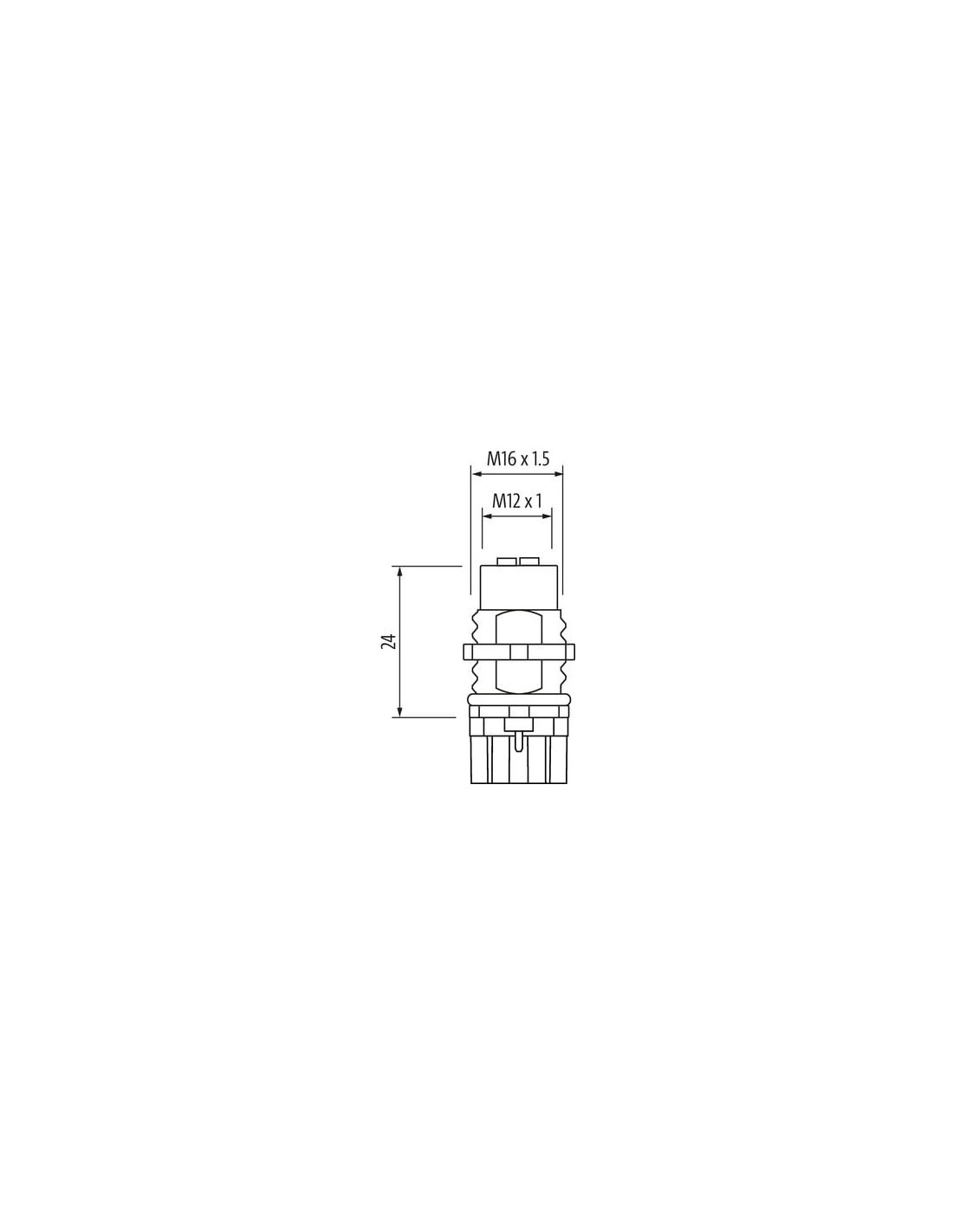

Gwint montażowy M16 x 1,5 oraz kompaktowe wymiary umożliwiają szybki i stabilny montaż na tylnym panelu urządzenia. Przyłącze THT pozwala na bezpośrednie lutowanie na płytce drukowanej, zapewniając trwałe połączenie i minimalizując ryzyko luzów kontaktowych.
- Obudowa z niklowanej miedzi – wysoka odporność na uszkodzenia i agresywne środowiska.
- Mocowanie styków z tworzywa PA zapewnia izolację i bezpieczeństwo podczas eksploatacji.
- Przystosowane do pracy w szerokim zakresie temperatur: od -30°C do +90°C, co umożliwia wykorzystanie złącza także w wymagających aplikacjach przemysłowych i zewnętrznych.
Bezpieczeństwo i trwałość – wysoki stopień ochrony dla przemysłu
Złącze żeńskie M12 w wersji L-coded stanowi niezawodne rozwiązanie dla nowoczesnych układów automatyki, w których wymagana jest duża wytrzymałość, wysoki stopień ochrony oraz zgodność z najnowszymi standardami przemysłowymi.
