Gniazdo z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |

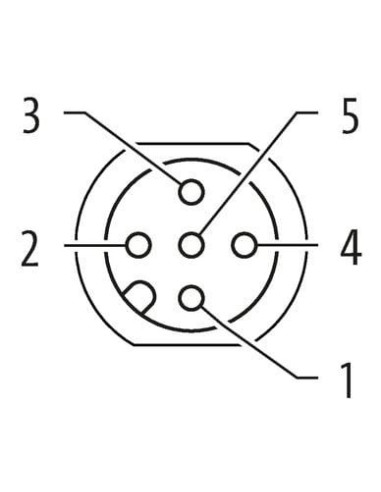

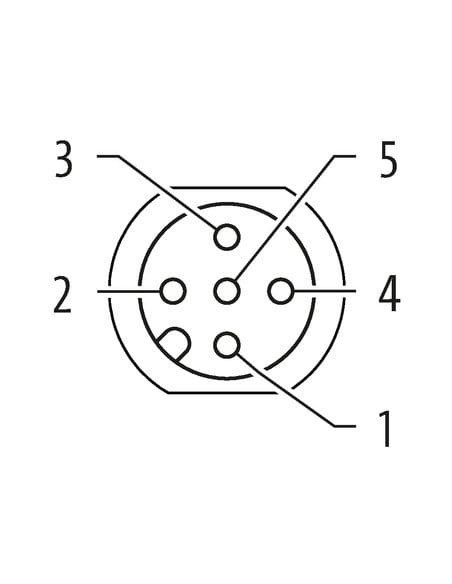

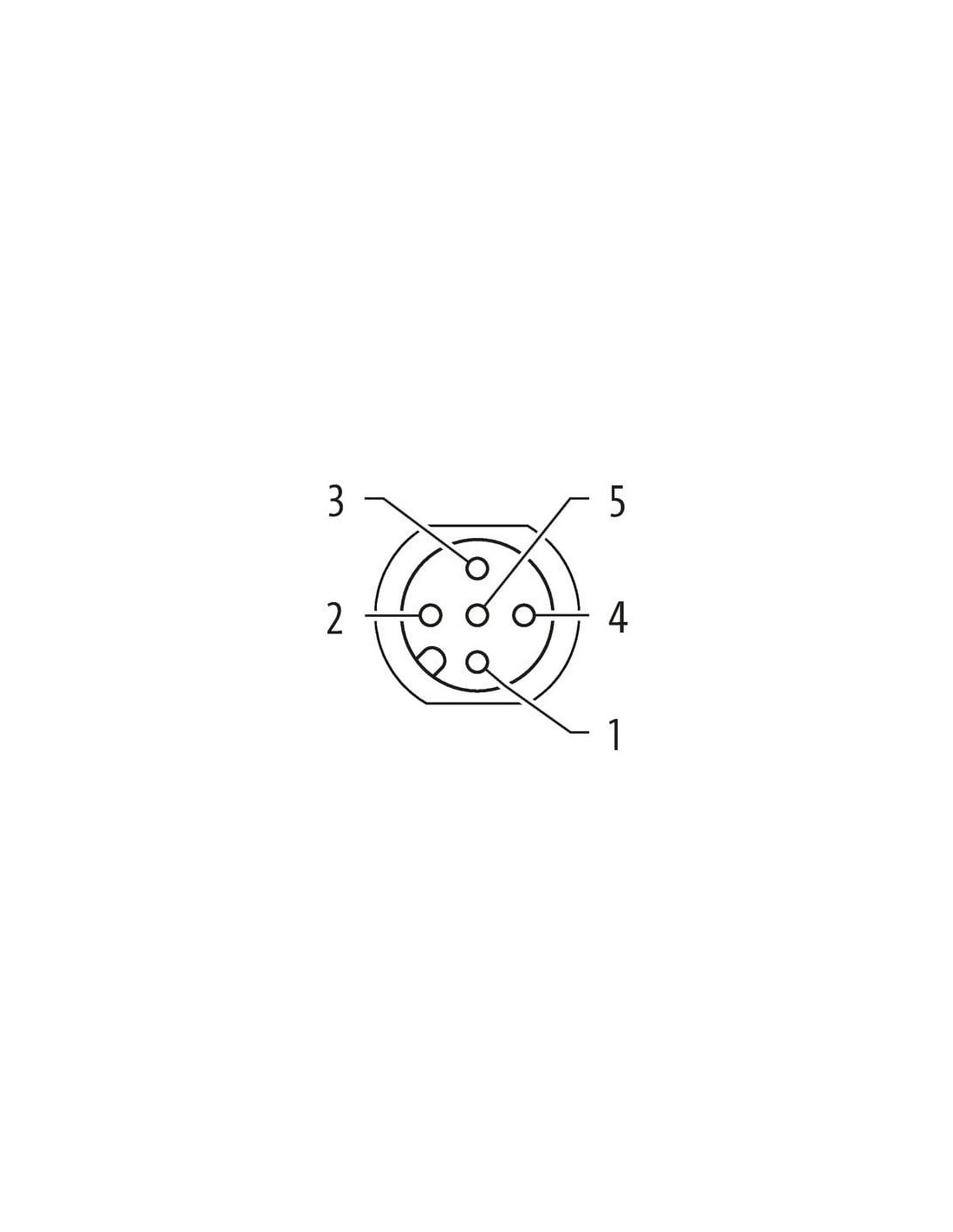

| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | vermessingt |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 902 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Outer-diameter (jacket) | 1,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Gniazdo żeńskie M12 5-pinowe z przewodem - profesjonalne rozwiązanie do automatyki
Gniazdo żeńskie M12 A-codowane (kod produktu: 7000-13561-9020100) to solidny element połączeniowy przeznaczony do montażu panelowego. Doskonale sprawdza się w wymagających aplikacjach przemysłowych i automatyce, gdzie niezbędna jest trwałość, pewność połączenia oraz odporność na warunki środowiskowe.
Zastosowanie gniazda M12 z przewodem oraz zalety konstrukcji
M12 to standard powszechnie stosowany w połączeniach czujników, zasilaniu oraz transmisji sygnałów w środowisku przemysłowym. Gniazda tego typu znajdują zastosowanie w:
- systemach automatyki przemysłowej
- instalacjach maszyn i linii produkcyjnych
- punktach pomiarowych, stacjach rozdzielczych oraz panelach sterowniczych
- rozwiązaniach wymagających podwyższonej szczelności i odporności na zanieczyszczenia

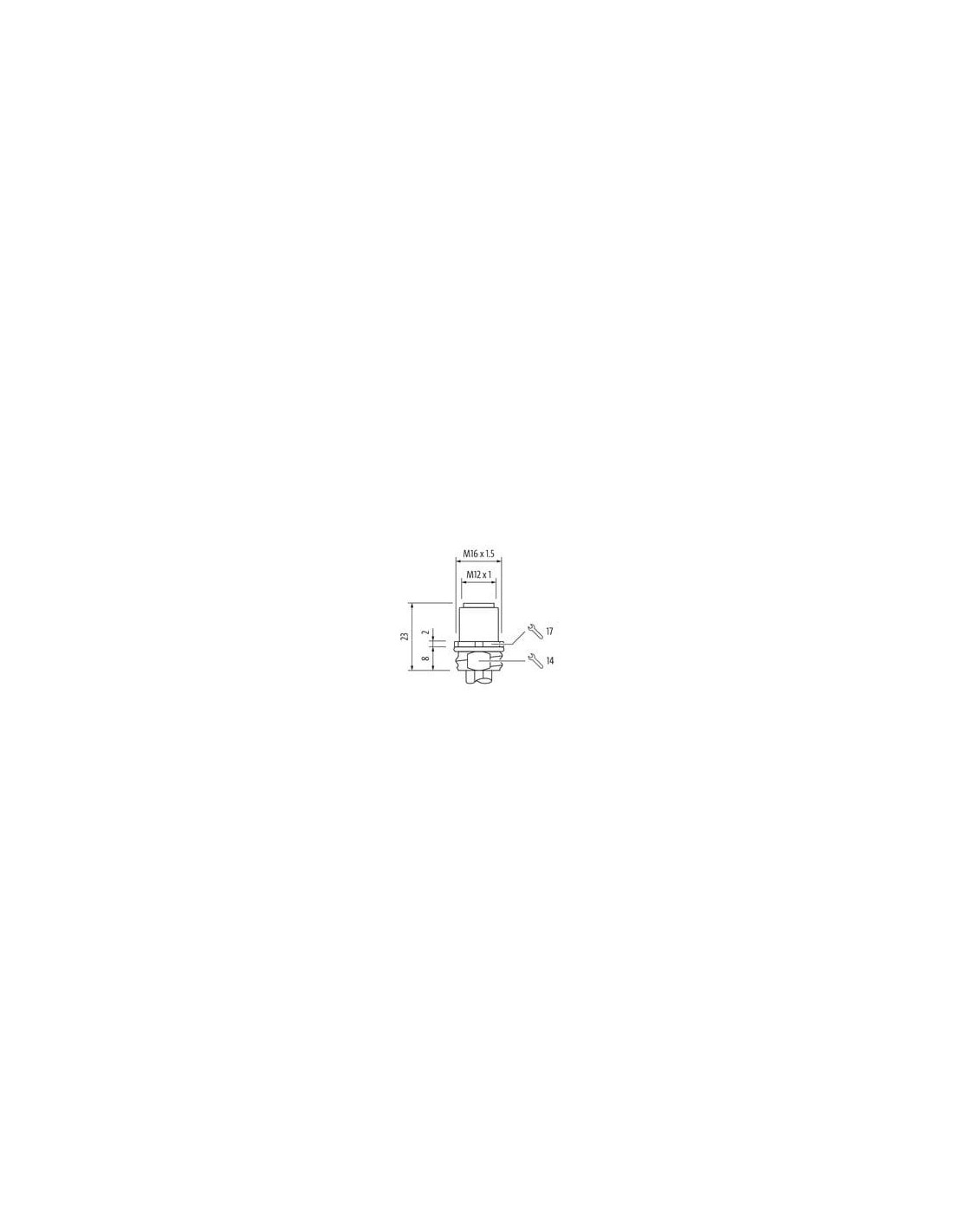

Gniazdo zapewnia wysoką odporność na kurz i wilgoć dzięki stopniowi ochrony IP67 oraz NEMA 3, 4, 6P (przy poprawnym montażu). Wyposażone jest w solidny gwint montażowy M16 x 1.5, umożliwiający pewne i stabilne zamocowanie w panelu.
Specyfikacja techniczna - trwałość i bezpieczeństwo użytkowania
Omawiane gniazdo M12 wyposażone jest w 5 pozłacanych pinów, które gwarantują niską rezystancję styku oraz wysoką niezawodność. Obudowa i elementy blokujące wykonane zostały z niklowanego odlewu cynkowego, co zapewnia odporność na korozję i czynniki mechaniczne.
- Możliwość pracy do 125 V AC/DC oraz prądu do 4 A na styk
- Przewód o długości 1 metra
- Przekrój przewodu 0,34 mm²
- Wytrzymałość temperaturowa: od -40°C do +105°C w stanie stałym, do 85°C dla złącza
- Izolacja przewodów z PVC – odporność na płomień (IEC 60332-2-2, UL 1581 FT2/1090)

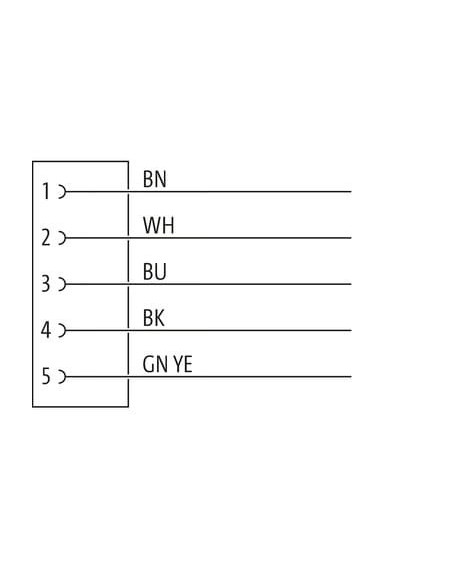

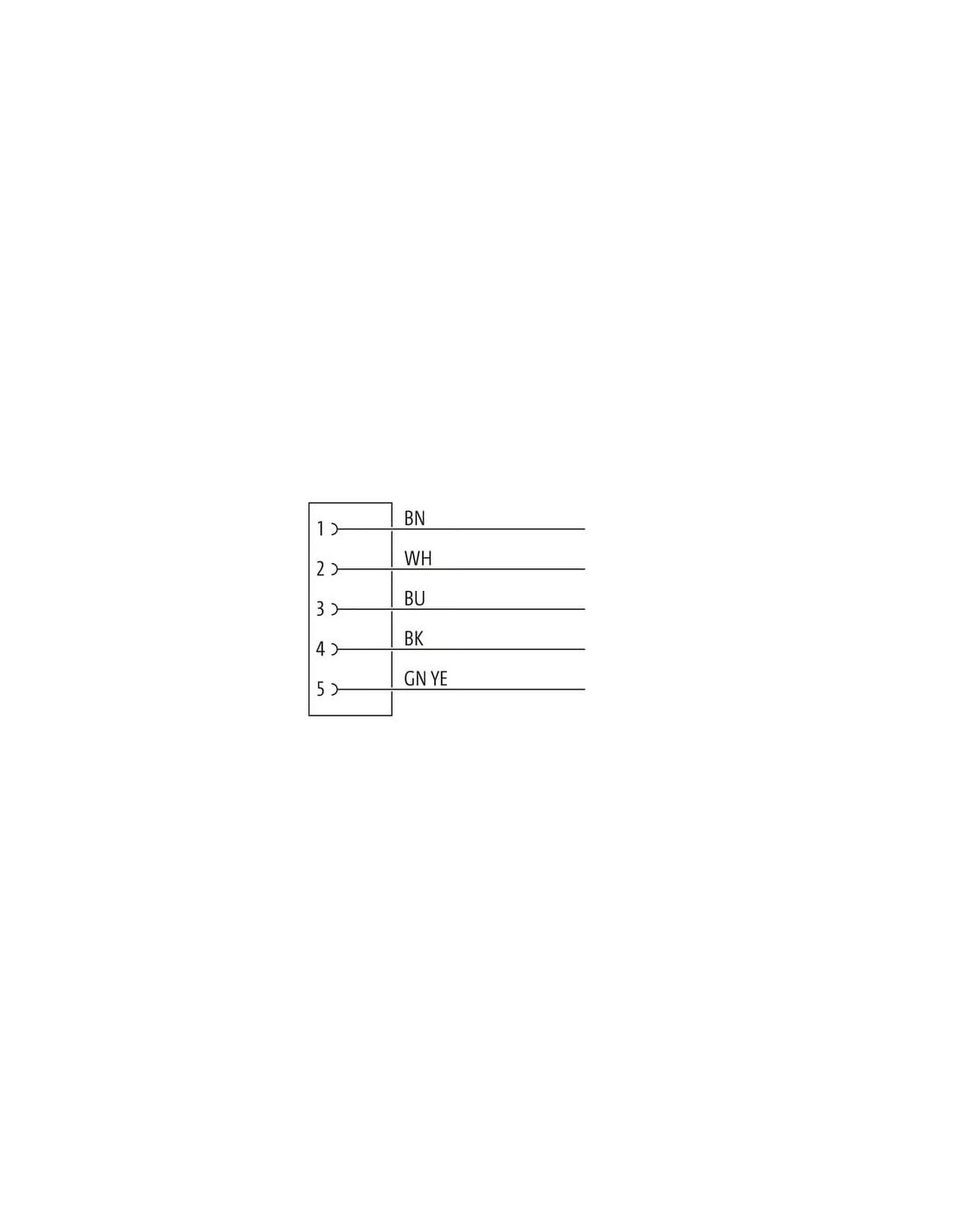

- Oznaczenia kolorystyczne żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), zielono-żółty (GN YE)
- Montaż: włożone, przykręcone na gwint M12 x 1
Złącze spełnia normę DIN EN 61076-2-101 (M12), co gwarantuje kompatybilność z szeroką gamą urządzeń i akcesoriów spotykanych w instalacjach automatyki.
Typowe zastosowania i uniwersalność w instalacji
Gniazdo panelowe M12 to idealny wybór do łączenia urządzeń automatyki przemysłowej, maszyn, robotów czy modułów wejść/wyjść. Dzięki standaryzowanemu kodowaniu A oraz 5-pinowej konstrukcji możliwa jest transmisja sygnałów lub zasilania w jednym złączu.
- Podłączenie czujników i urządzeń wykonawczych
- Szybkie serwisowanie i wymiana bez przerywania pracy instalacji
- Redukcja ryzyka błędów połączeniowych dzięki kodowaniu i kolorystyce żył
- Możliwość stosowania z przewodami o dużej odporności chemicznej oraz na oleje
Wytrzymałość na trudne warunki przemysłowe oraz prostota montażu czynią to gniazdo uniwersalnym elementem każdej nowoczesnej infrastruktury automatyki.
