Przepust szafy rozdzielczej
Męski - żeński
M8, 3-piny
Montaż na tylnym panelu
ekranowany
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Kategoria przepięcia (EN 60950-1) | II |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | Metal |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

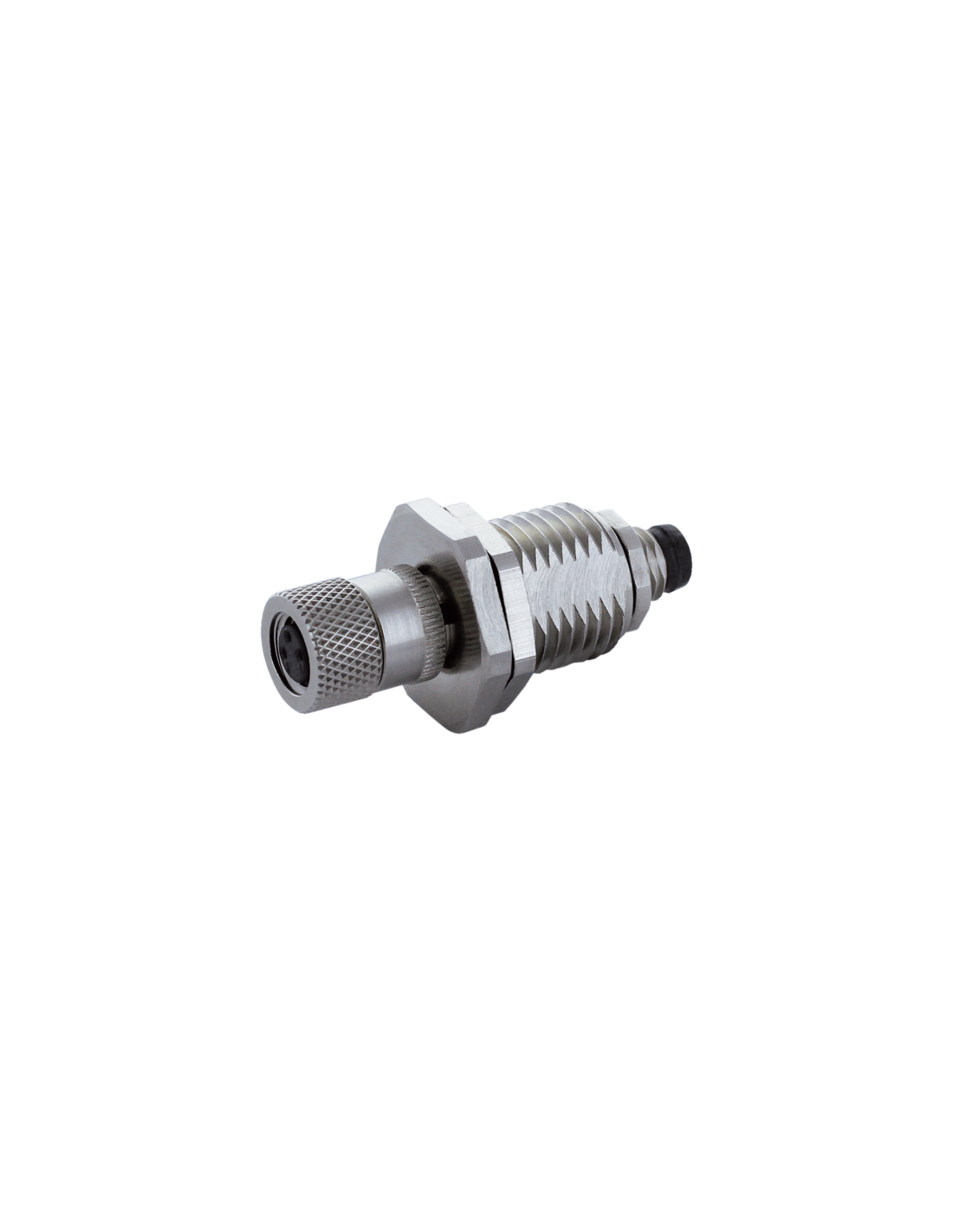

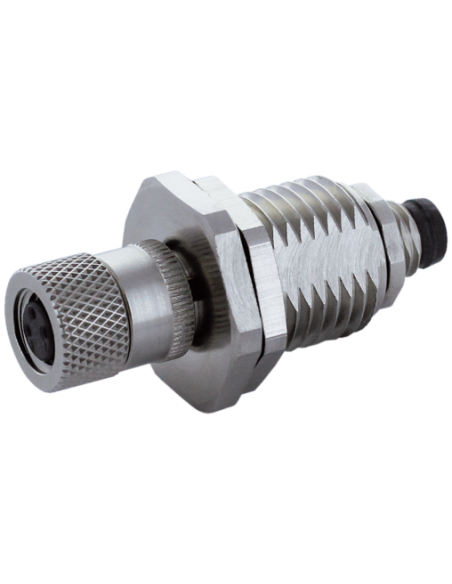

Przepust panelowy M8 3p ekranowany 7000-88111-0000000 – niezawodne połączenia w szafach sterowniczych
Przepust panelowy M8 3p ekranowany to niezastąpiony element stosowany w automatyce przemysłowej, instalacjach maszyn oraz aplikacjach, które wymagają trwałego i bezpiecznego połączenia elektrycznego pomiędzy wnętrzem a otoczeniem szafy sterowniczej. Model ten, o kodzie 7000-88111-0000000, umożliwia sprawny montaż na tylnym panelu rozdzielni, zapewniając jednocześnie wysoki poziom ochrony sygnału dzięki ekranowaniu.
Budowa i kluczowe cechy techniczne złącz M8, 3 piny – gwarancja niezawodności
Ten przepust panelowy M8 posiada solidną, metalową obudowę oraz złocone styki wykonane ze stopu miedzi, co gwarantuje wyjątkową odporność na korozję oraz długotrwałą stabilność parametrów elektrycznych. Złącze oferuje 3 piny i jest przystosowane do pracy z napięciem do 30 V DC oraz maksymalnym natężeniem 4 A na styk. Przepust jest przeznaczony do montażu poprzez włożenie i przykręcenie, co zapewnia szczelność oraz odporność na warunki przemysłowe.
Stopień ochrony IP67 i odporność na trudne warunki środowiskowe
Stopień ochrony IP67 sprawia, że złącze jest odporne na pył oraz zanurzenie w wodzie, co pozwala na jego zastosowanie w trudnych warunkach przemysłowych, gdzie narażone jest na działanie wody, olejów oraz zanieczyszczeń. Temperatura robocza obejmuje szeroki zakres od -25°C do 85°C, co umożliwia pracę nawet w wymagających środowiskach.
Zastosowania i obszary wykorzystania panelowych złącz M8, 3p
Przepusty panelowe M8, 3p ekranowane znajdują zastosowanie przede wszystkim w:
- Szafach sterowniczych i rozdzielnicach automatyki
- Systemach sterowania maszyn i linii produkcyjnych
- Przemysłowych instalacjach czujnikowych
- Panelach operatorskich
- Sygnalizacji oraz połączeniach transmisji danych
Dzięki wysokiej trwałości oraz ekranowaniu, przepusty te doskonale chronią przesyłane sygnały przed zakłóceniami elektromagnetycznymi, zwiększając niezawodność całego systemu.
Wygodny montaż i trwałość mechaniczna

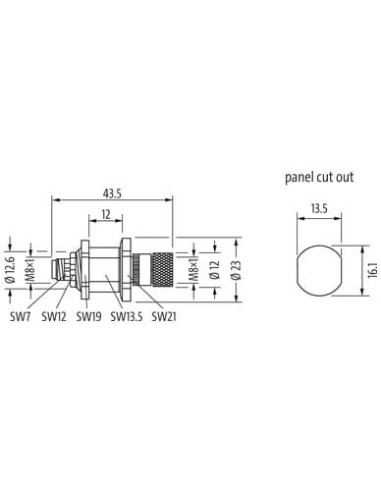

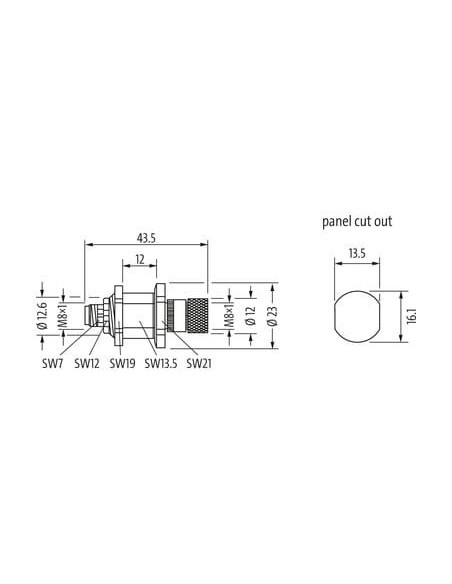

Montaż na panelu odbywa się poprzez odpowiednio przygotowany otwór, zgodnie z dołączonym schematem technicznym. Konstrukcja przepustu umożliwia wykonanie minimum 100 cykli wtykowych, co potwierdza długowieczność rozwiązania. Mechanicznie stabilne zamocowanie wpływa na pewność pracy nawet w środowiskach o podwyższonej wibracji.
Zabezpieczenia i uwagi montażowe
Przepust jest wyposażony w szereg zabezpieczeń, m.in. kategorię przepięcia II oraz znamionowy pik napięciowy 2,5 kV. Dodatkowe uwagi montażowe zalecają stosowanie odpowiednich środków odciążających przewody, np. opasek kablowych, oraz zachowanie dopuszczalnych promieni gięcia dla utrzymania stopnia ochrony IP.
