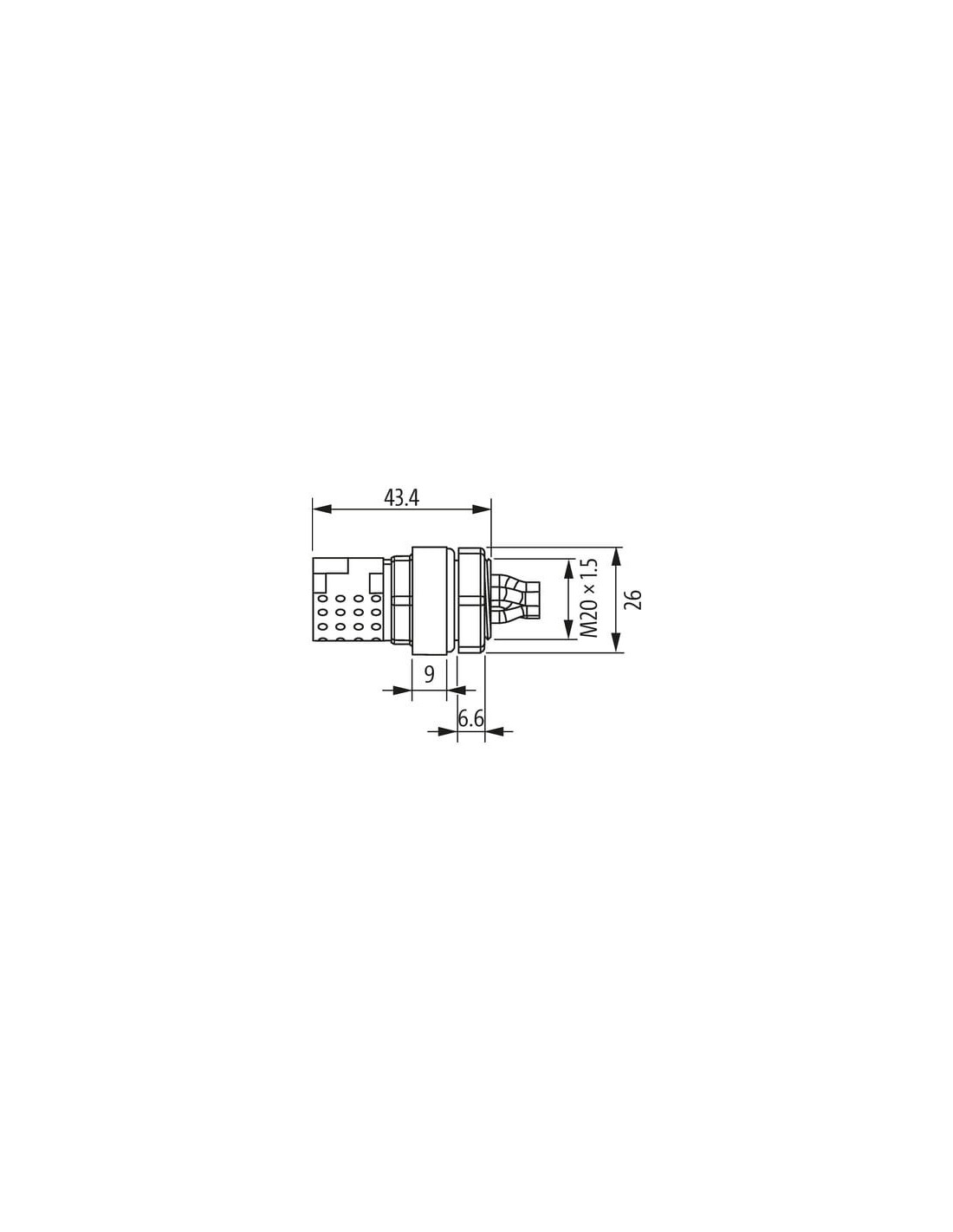

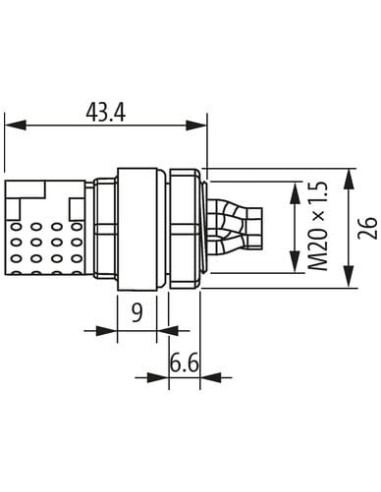

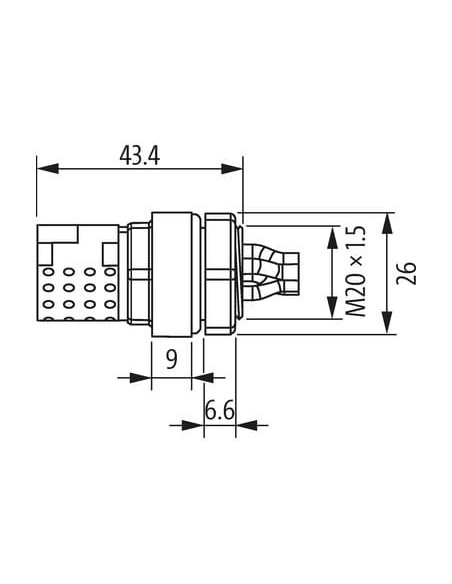

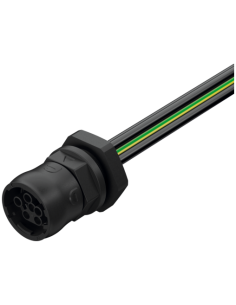

Gniazdo z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

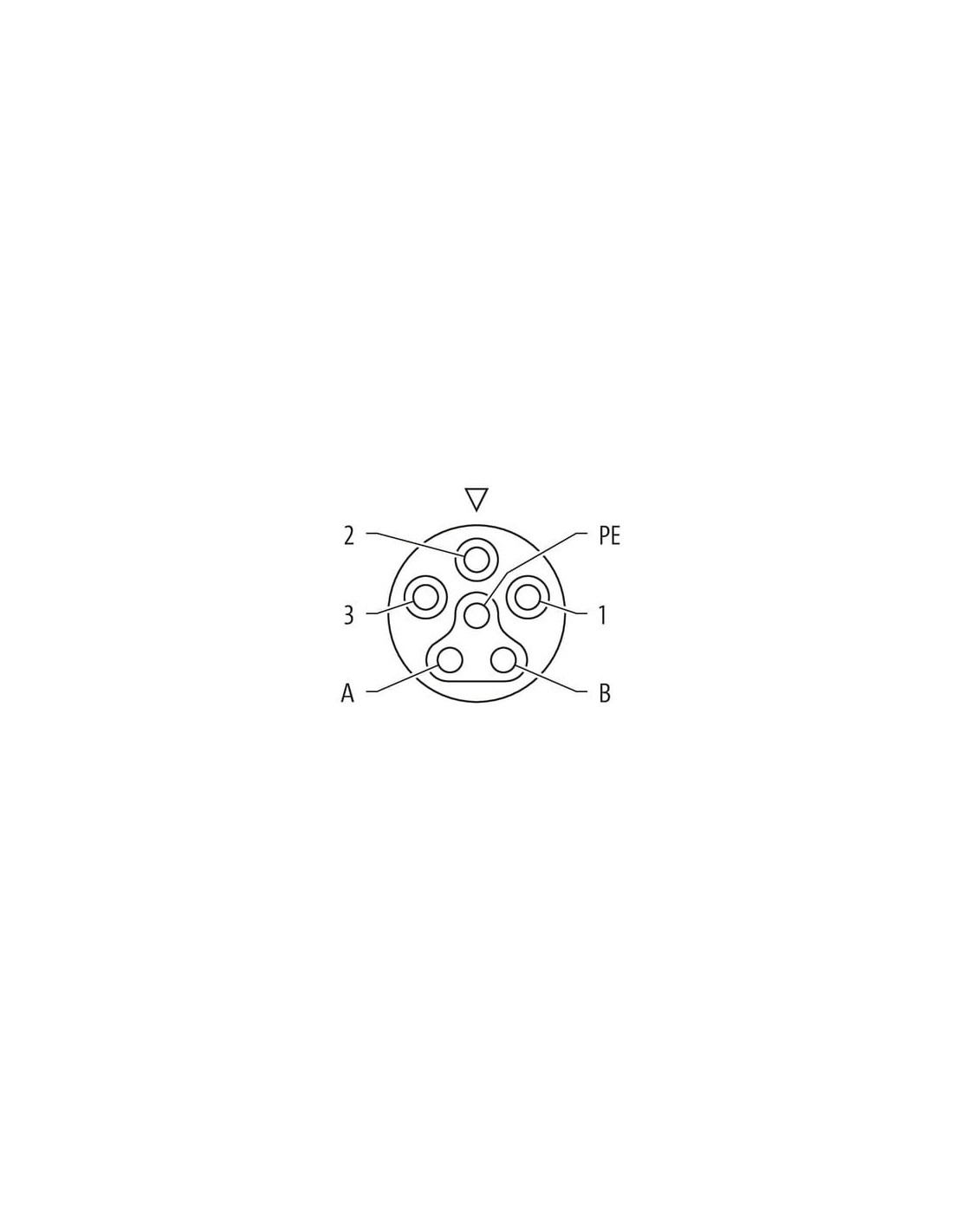

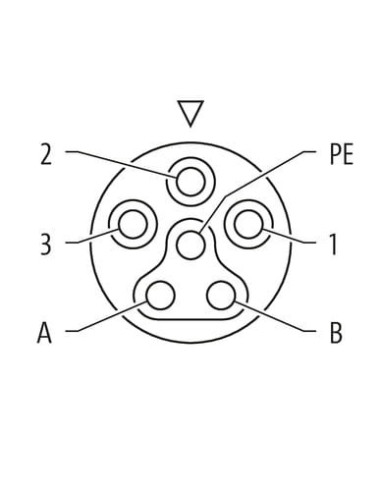

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

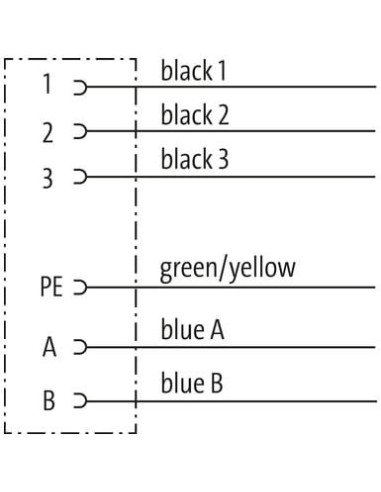

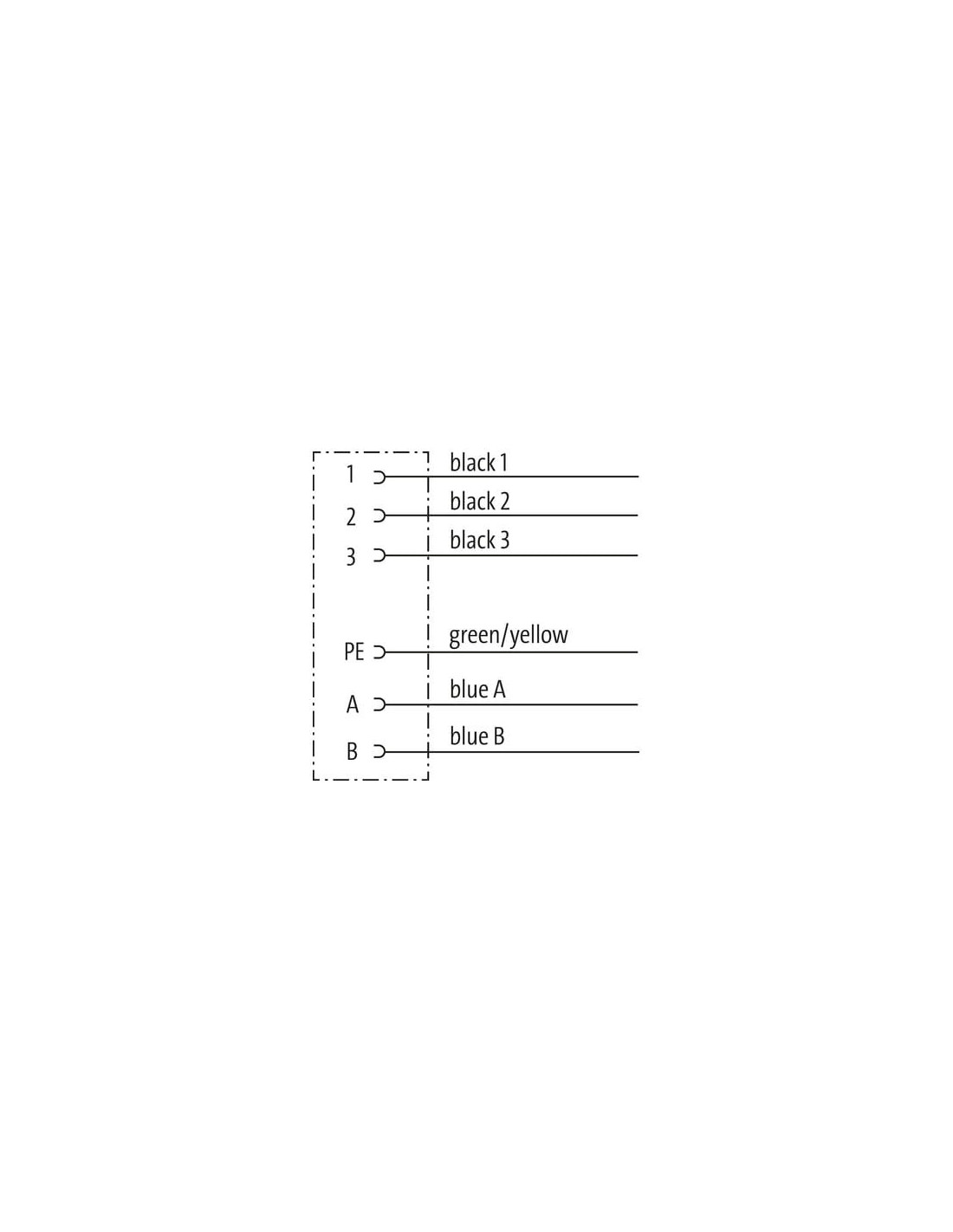

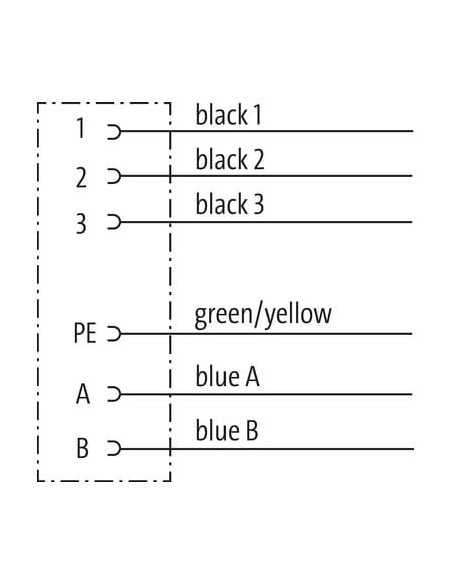

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

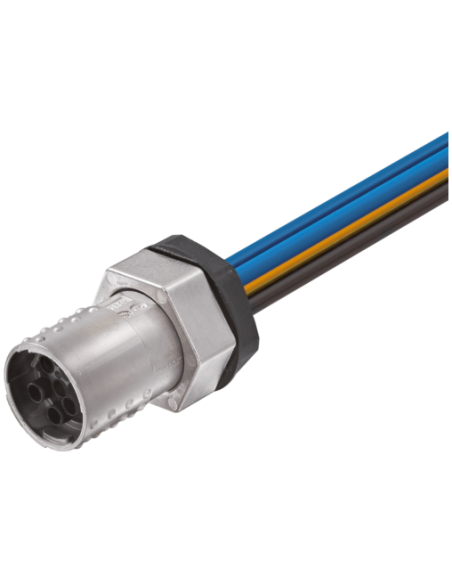

MQ15-X-Power – Ekranowane gniazdo żeńskie do montażu przedniego
Gniazdo MQ15-X-Power o kodzie produktu 7000-P8391-P800025 to zaawansowany komponent połączeniowy, przeznaczony do zasilania urządzeń w wymagających środowiskach przemysłowych. Dzięki swojej uniwersalności, solidnej budowie oraz wysokiemu stopniowi ochrony IP67, stanowi doskonałe rozwiązanie w licznych aplikacjach automatyki, robotyki, instalacji maszynowych oraz systemów dystrybucji energii.
Zalety i możliwości zastosowania gniazda MQ15-X-Power
Gniazdo ekranowane MQ15-X-Power wyróżnia się szeregiem cech funkcjonalnych i użytkowych, które umożliwiają wykorzystanie w szerokim zakresie aplikacji przemysłowych, szczególnie tam, gdzie liczy się niezawodność, odporność oraz łatwość montażu.
- Odporność na trudne warunki pracy – stopień ochrony IP67 zapewnia niezawodność działania przy ekspozycji na kurz, wodę oraz inne zanieczyszczenia.
- Wysoka wytrzymałość elektryczna – zdolność przesyłu prądu do 16 A oraz napięcia do 600 V umożliwia zasilanie silników, siłowników, urządzeń grzewczych oraz innych odbiorników o dużych wymaganiach energetycznych.
- Ekranowana obudowa – skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), co jest kluczowe w aplikacjach automatyki przemysłowej i telekomunikacji.
- Wysoka żywotność mechaniczna – minimum 500 cykli łączeniowych gwarantuje długi czas eksploatacji, nawet w przypadku częstego przepinania.
- Szybki i pewny montaż na panelu przednim – rozwiązanie dedykowane do instalacji w szafach sterowniczych i tablicach rozdzielczych.
- Odpowiedni do pracy w szerokim zakresie temperatur – praca możliwa w zakresie od -40°C do +90°C.
Szczegółowa konstrukcja i zastosowanie technologii
Konstrukcja opiera się na solidnej obudowie z mosiądzu niklowanego oraz wysokiej jakości tworzywach sztucznych (PA, PVC), które zapewniają odporność chemiczną oraz odporność na oleje techniczne. Zastosowane złącze bagnetowe umożliwia szybkie i pewne zamknięcie gniazda, minimalizując ryzyko przypadkowego rozłączenia i ułatwiając serwisowanie.
Gniazdo 6-pinowe MQ15 jest wyposażone w przewód o długości 0,25 m z wielodrutowymi żyłami miedzianymi (przekrój 2,5 mm²), co zapewnia niską rezystancję i wysoką wydajność energetyczną. Ekranowanie oraz oznaczenie przewodów zgodnie ze standardem branżowym umożliwia bezbłędny i szybki montaż.
Typowe przykłady zastosowań
- Przemysł maszynowy: zasilanie i sterowanie silnikami, elektrozaworami czy siłownikami o dużym poborze mocy.
- Automatyka i robotyka: zasilanie szaf sterowniczych, paneli operatorskich oraz systemów dystrybucji energii.
- Systemy transportowe oraz linie produkcyjne: wytrzymałość na obciążenia mechaniczne i środowiskowe pozwala na integrację w systemach ruchomych.
- Energetyka przemysłowa: szybkie przyłączanie zasilania w infrastrukturze energetycznej niskiego napięcia.
Bezpieczeństwo i niezawodność gniazda MQ15-X-Power
Wysoki stopień ochrony IP67, odporność na płomień (zgodność z UL 1581, IEC 60332-2-2), dobra odporność chemiczna, mechaniczna oraz na oleje stanowią gwarancję bezpiecznej eksploatacji zarówno w aplikacjach stacjonarnych, jak i mobilnych. Kody kolorystyczne przewodów ułatwiają szybkie podłączenie oraz serwis.
Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych oraz przewodów o odpowiedniej klasie giętkości, połączenie jest trwałe i odporne na częste zginanie oraz wibracje.
Podsumowanie – Gniazdo MQ15-X-Power
MQ15-X-Power 7000-P8391-P800025 to profesjonalne, ekranowane gniazdo żeńskie do montażu panelowego, spełniające rygorystyczne wymagania branży przemysłowej pod względem odporności, bezpieczeństwa i parametrów zasilania. Produkt ten jest idealnym wyborem zarówno do nowych instalacji, jak i do modernizacji istniejących systemów automatyki oraz dystrybucji mocy.
