Gniazdo z kołnierzem
MQ15, 4-piny
bayonet connector/bayonet lock
z podłączoną skrętką

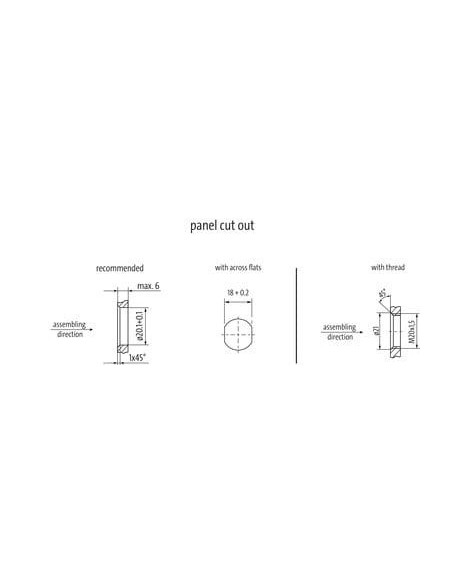

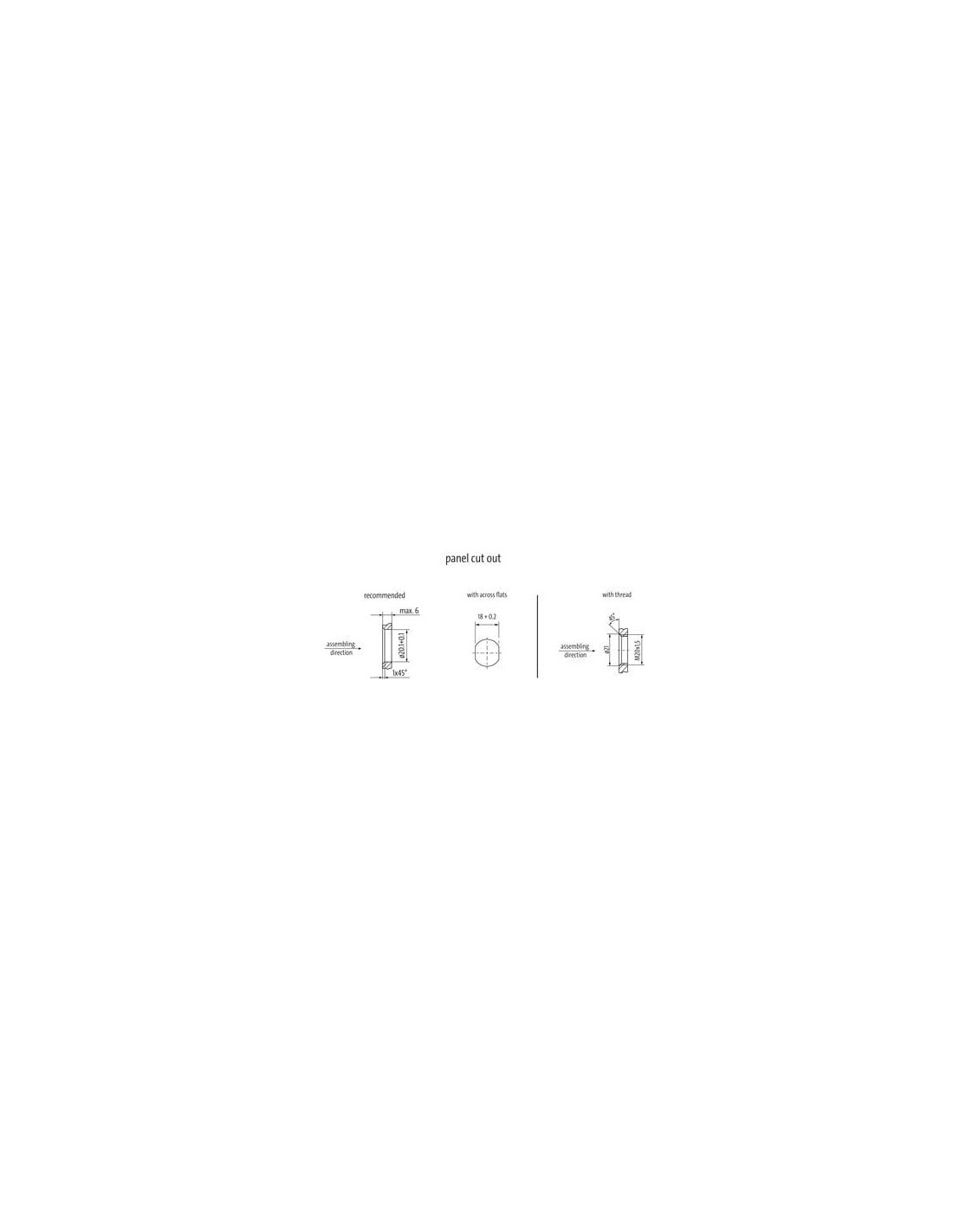

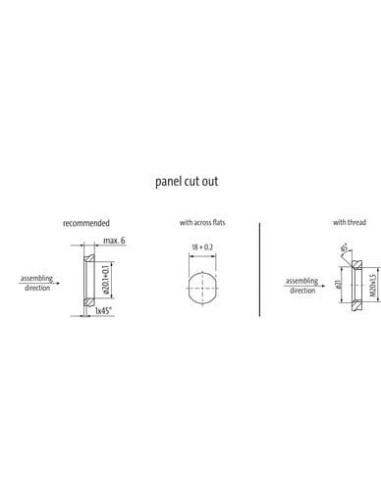

Montaż na przednim panelu
Fastening nut included in the delivery
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

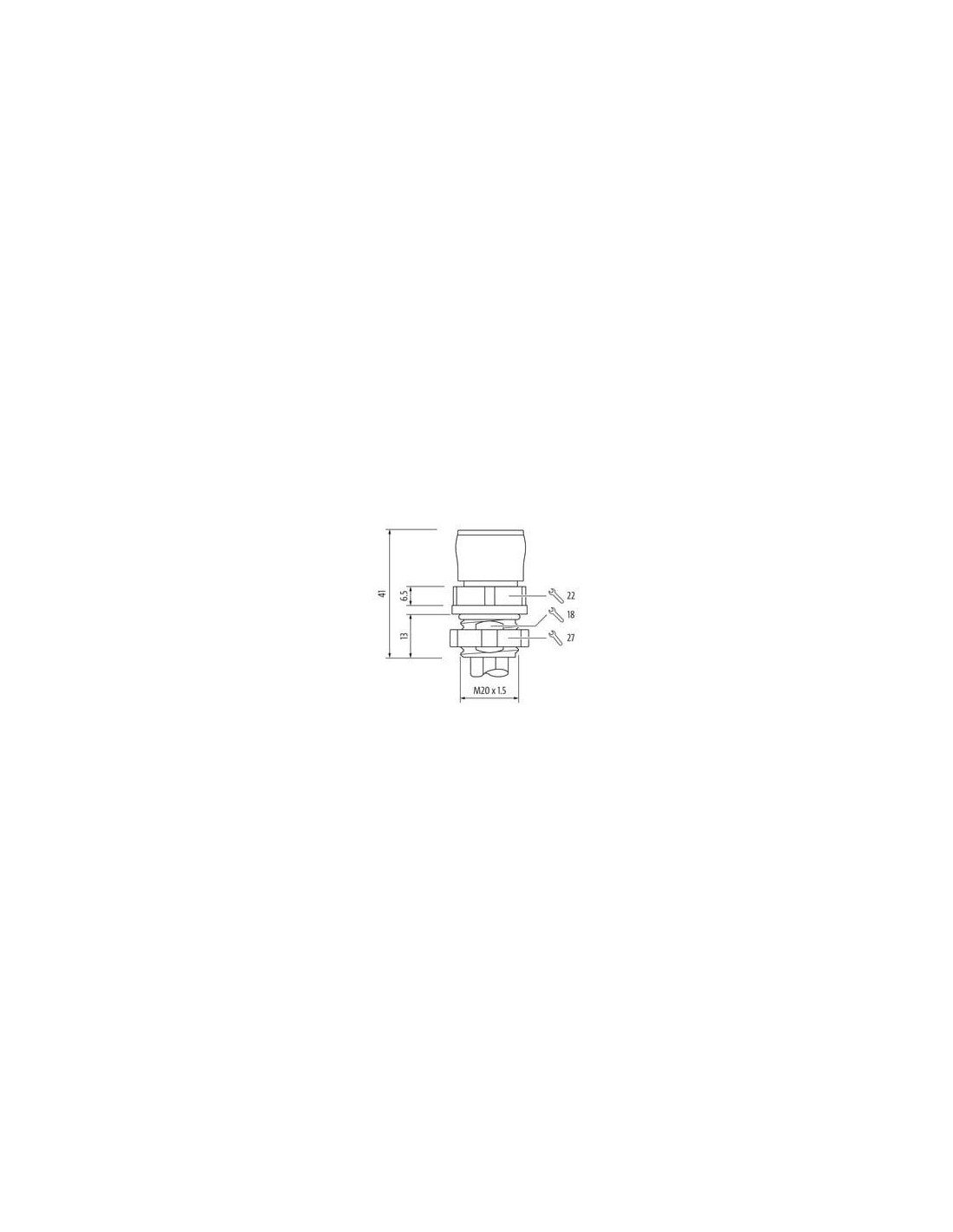

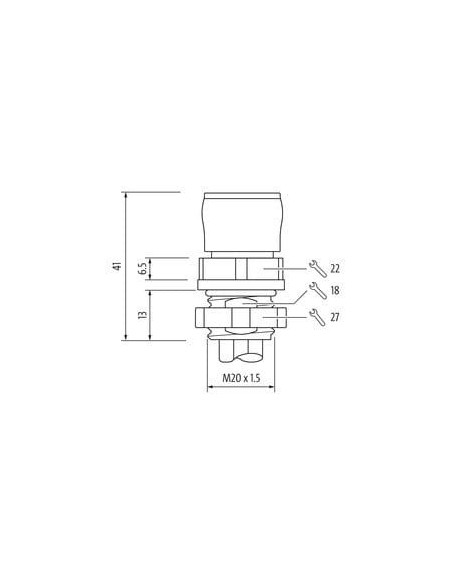

Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |

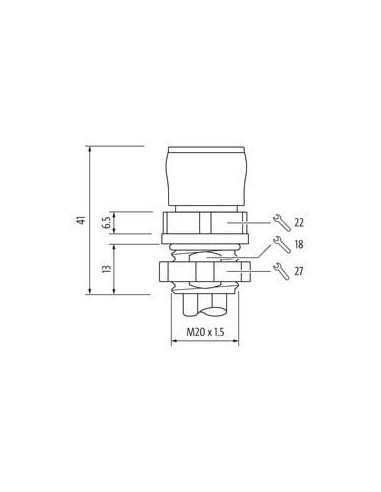

| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

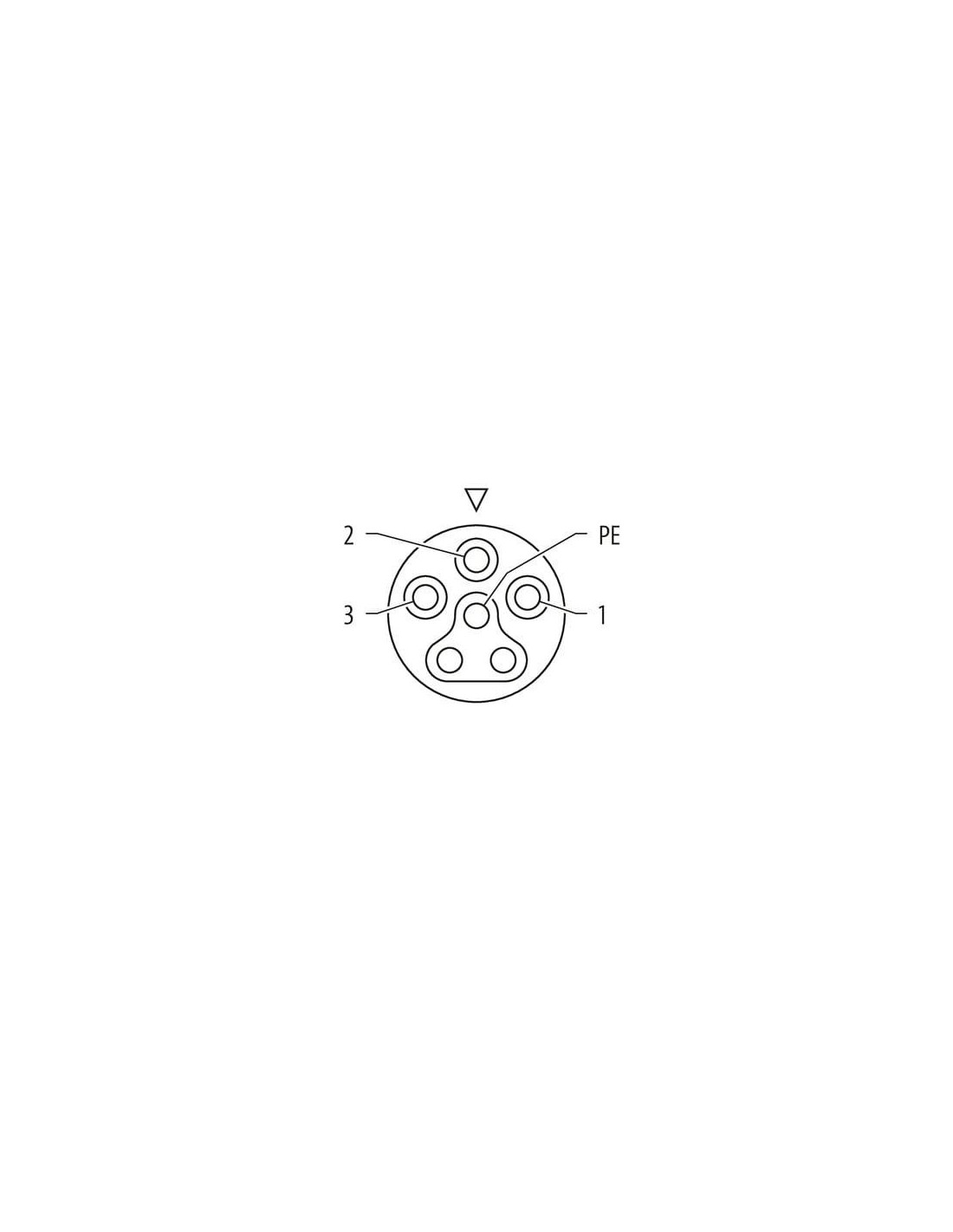

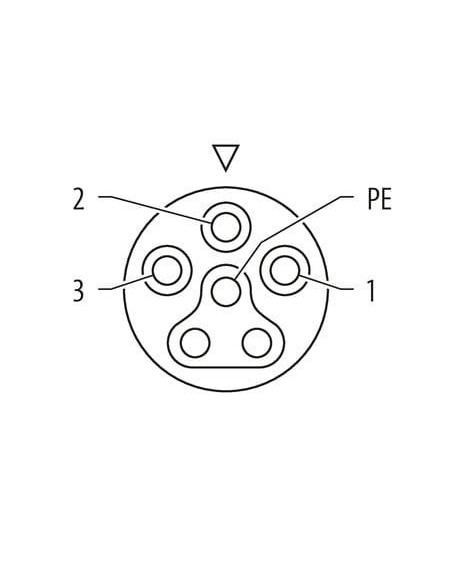

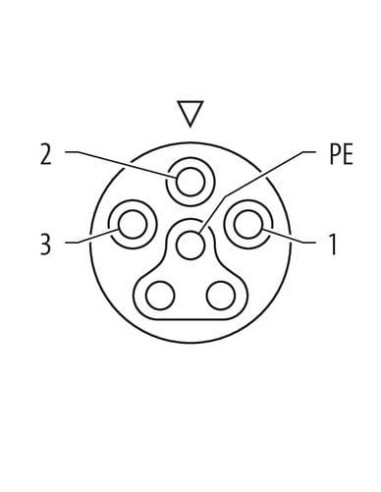

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne

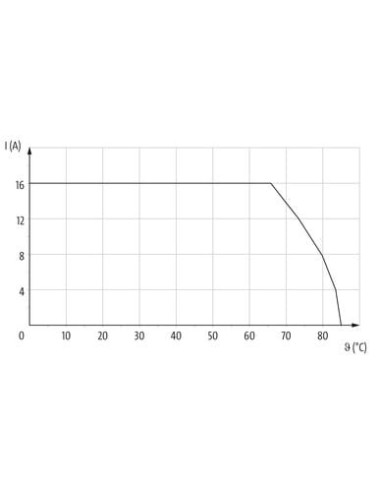

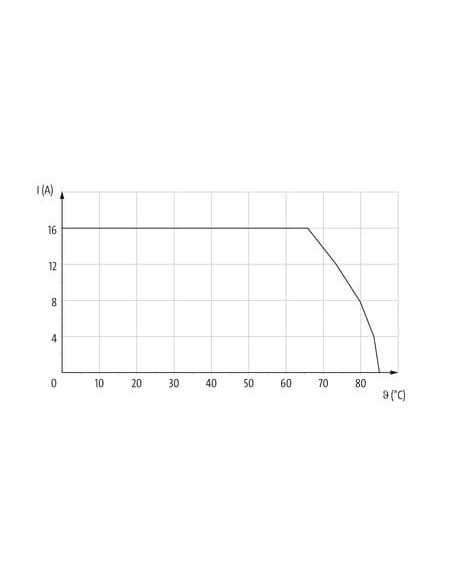

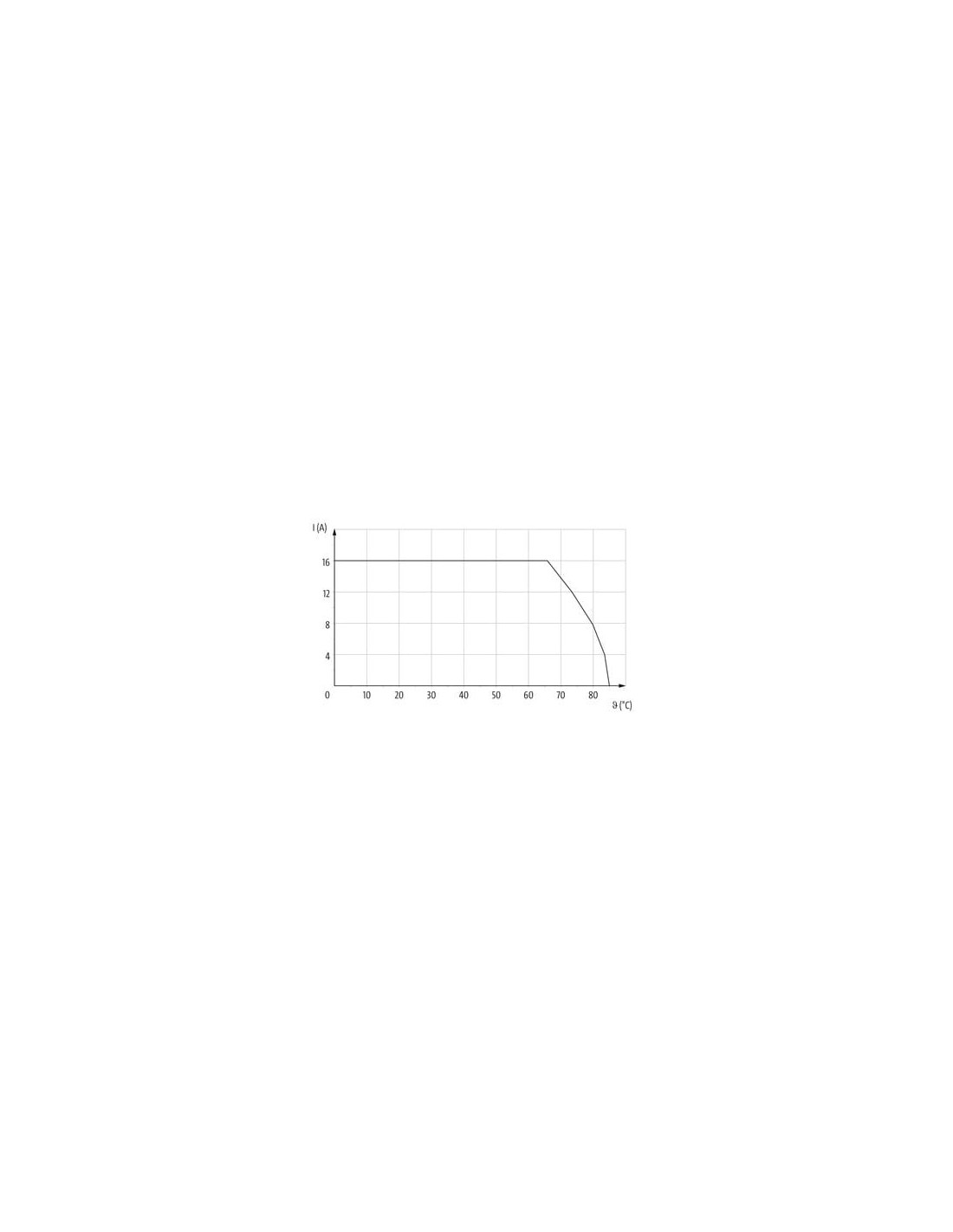

| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

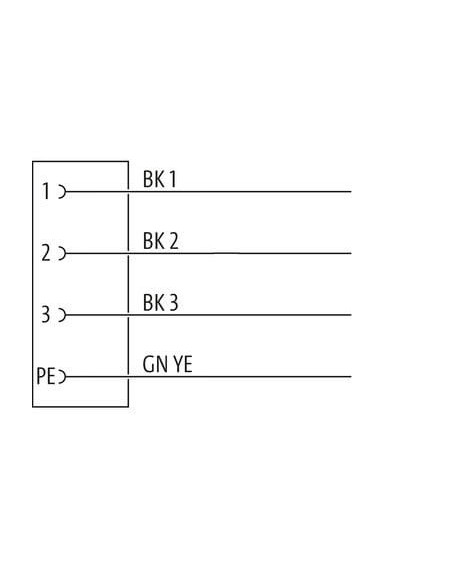

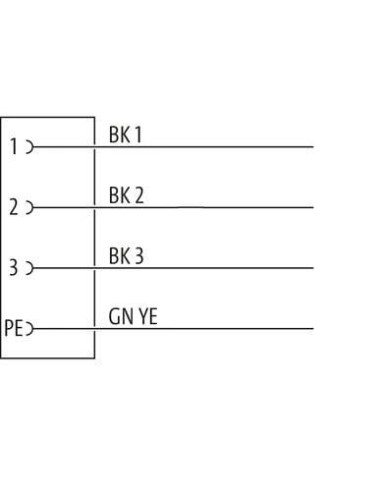

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P92 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PE-X |
| Amount wires | 4 |
| Outer diameter insulation | 2,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

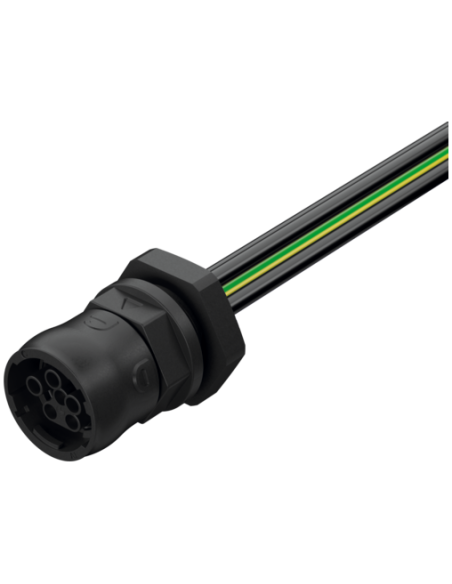

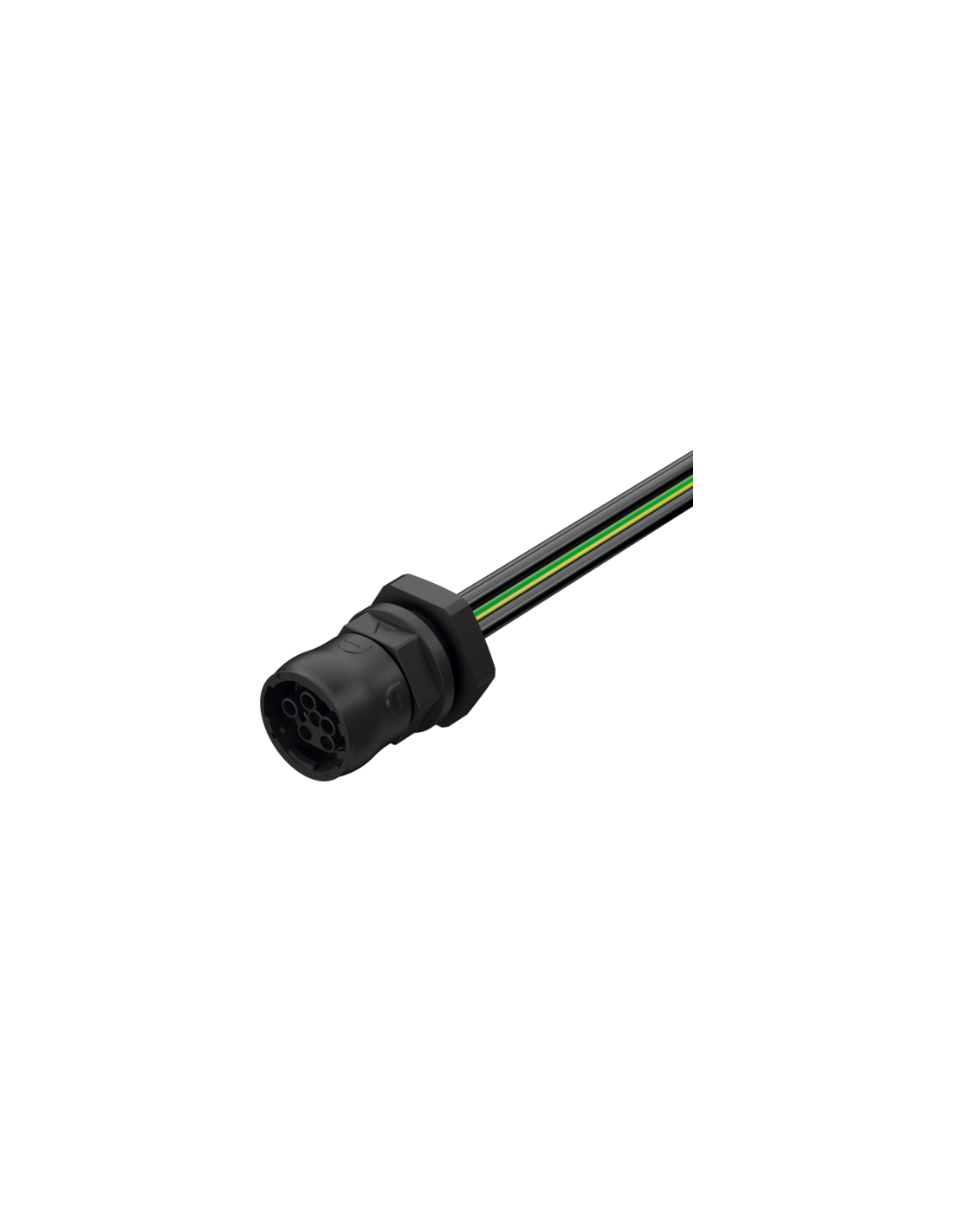

Gniazdo żeńskie MQ15 z kołnierzem, 4 piny, 600V AC – do panelu przedniego
Gniazdo żeńskie MQ15 o kodzie 7000-P8091-P920025 to komponent wysokiej jakości, przeznaczony do profesjonalnych instalacji elektrycznych oraz automatyki przemysłowej. Dzięki 4-pinowej konstrukcji oraz solidnemu wykonaniu zapewnia bezpieczne i niezawodne połączenia w wymagających aplikacjach.
Uniwersalne zastosowanie gniazda MQ15
Gniazdo panelowe MQ15 przeznaczone jest do montażu na przednim panelu urządzeń, w szafach sterowniczych, maszynach produkcyjnych oraz w instalacjach rozdzielczych. Znajdzie zastosowanie wszędzie tam, gdzie wymagana jest wytrzymałość mechaniczna, wysoki prąd roboczy do 16 A oraz maksymalne napięcie 600 V AC. Dzięki oznaczeniu przewodów oraz użytym materiałom idealnie sprawdza się w przemyśle, automatyce, technice transportowej, nowoczesnych liniach produkcyjnych oraz systemach zasilania.
Zalety konstrukcyjne i bezpieczeństwo połączenia MQ15
- System zamykania bagnetowego (bayonet lock) – szybkie, pewne i odporne na wibracje połączenie.
- Montaż na przednim panelu – wygodne rozwiązanie dla konstruktorów i serwisantów, ułatwiające integrację w obudowach o wystandaryzowanym wycięciu.
- Obudowa i elementy mocujące wykonane z wysokiej jakości tworzywa PA – gwarancja odporności na uszkodzenia mechaniczne, działanie olejów i chemikaliów.
- Stopień ochrony IP65, IP67 – zapewnia szczelność oraz odporność na pył i wilgoć, pod warunkiem prawidłowego montażu i blokady złącza.
- Układ pinów częściowo wykorzystany – przejrzysta i łatwa identyfikacja przewodów (czarny 1, czarny 2, czarny 3, zielono-żółty PE).
- Długość kabla 0,25 m – idealna do stosowania jako element pośredni lub do indywidualnej konfekcji.
- Powłoka styków posrebrzana – zapewnia dobre przewodnictwo i odporność na korozję.
- Przewód o przekroju 2,5 mm², izolacja PE-X – przystosowany do obciążeń w trudnych warunkach użytkowania.
Typowe zastosowania gniazda MQ15 typu 3
Gniazdo MQ15 typ 3 doskonale sprawdzi się w połączeniach wymagających wysokiej niezawodności, takich jak:
- przemysł maszynowy – zasilanie silników, sterowanie napędami, okablowanie rozdzielnic;
- automatyka budynkowa i przemysłowa – integracja rozwiązań zasilających w modernizowanych obiektach;
- systemy transportowe i logistyczne – elastyczność konfiguracji, łatwość serwisowania połączeń;
- branża motoryzacyjna – urządzenia diagnostyczne, roboty produkcyjne;
- energetyka i infrastruktura – pewne połączenia zasilające i sygnałowe.
Odporność na warunki przemysłowe i kluczowe właściwości
Gniazdo MQ15 zostało zaprojektowane z myślą o długotrwałej pracy w trudnych warunkach środowiskowych. Zastosowane materiały zapewniają wysoką odporność na płomień (IEC 60332-2-2, UL 1581 FT2), działanie olejów oraz czynników chemicznych typowych dla przemysłu. Przewód o jakości przemysłowej zapewnia niezawodność zarówno w pracy ciągłej (-40°C do +105°C), jak i w instalacjach narażonych na ruch.
Kluczowe cechy techniczne gniazda MQ15 typ 3, 7000-P8091-P920025
- 4 piny, kodowanie Typ 3, standard IEC 61076-2-116
- Prąd roboczy do 16 A, napięcie do 600 V AC
- Gwint montażowy M20 x 1,5, rozstaw klucza SW27
- Stopień ochrony IP65/IP67; klasa izolacji I
- Odporność na przepięcia 6 kV
- Skrętka miedziana ocynowana, klasa przewodu 5
Gniazdo żeńskie MQ15 z kablem zapewnia szybki i bezpieczny montaż, wysoką wytrzymałość eksploatacyjną oraz odporność na agresywne media przemysłowe. Idealne do zastosowań, gdzie liczy się niezawodność i trwałość wykonania.
