Dostępny
Ethernet CAT5
Gniazdo z kołnierzem
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
M12, 8-piny
Kodowanie Y
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka główki | nickel plated |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | Mosiądz |

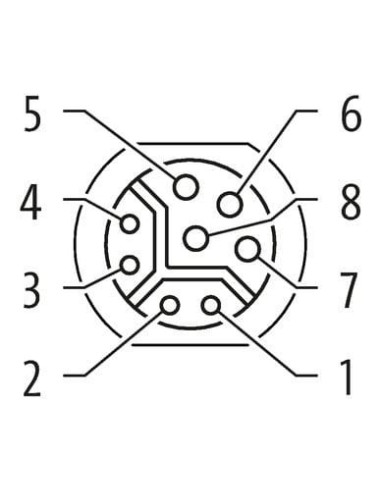

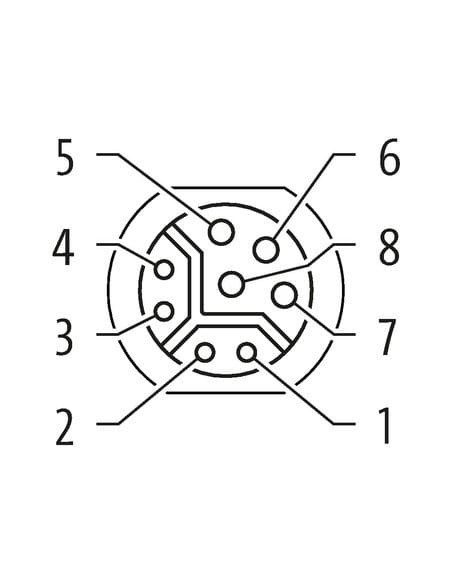

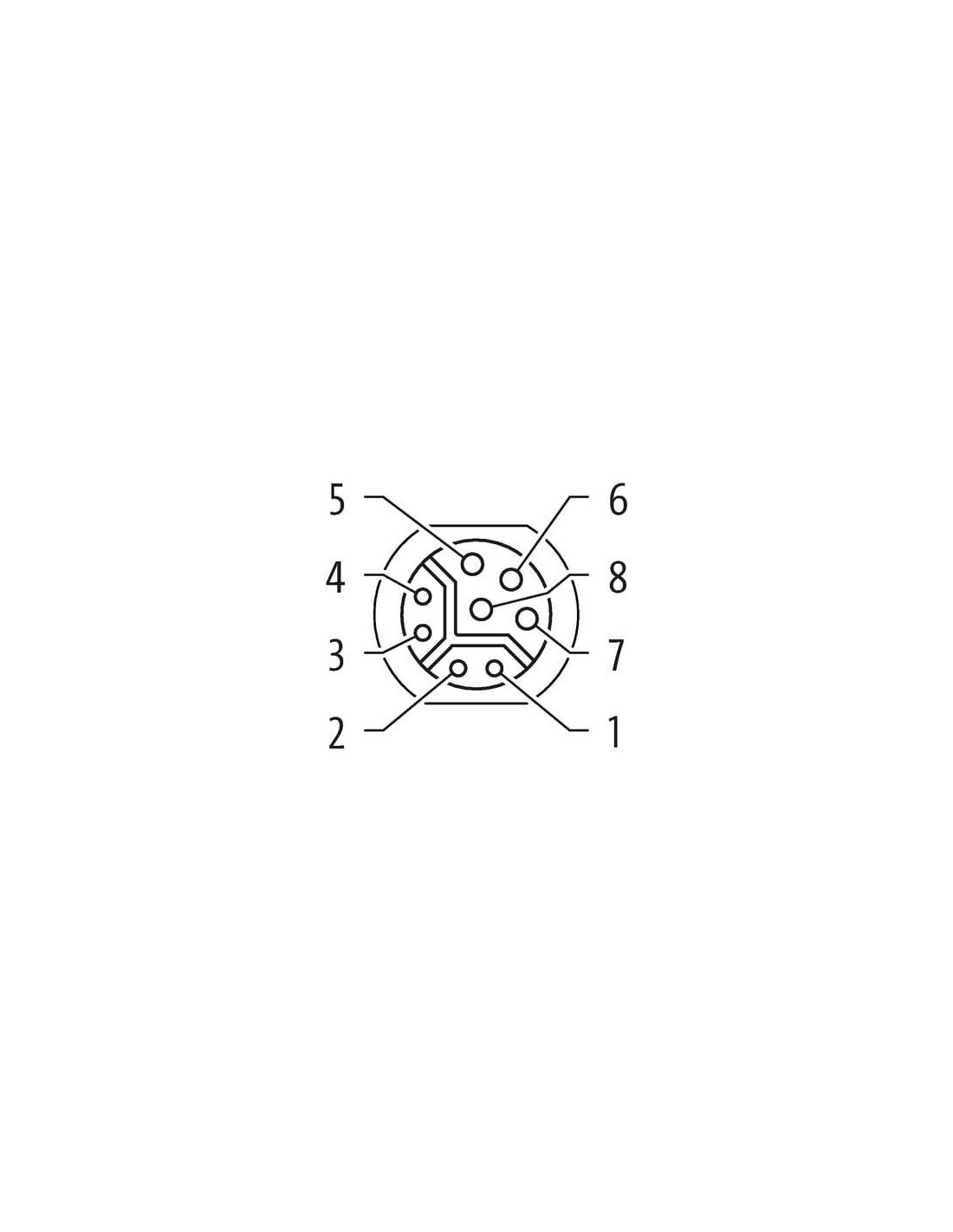

| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Instalowanie | Podłączanie

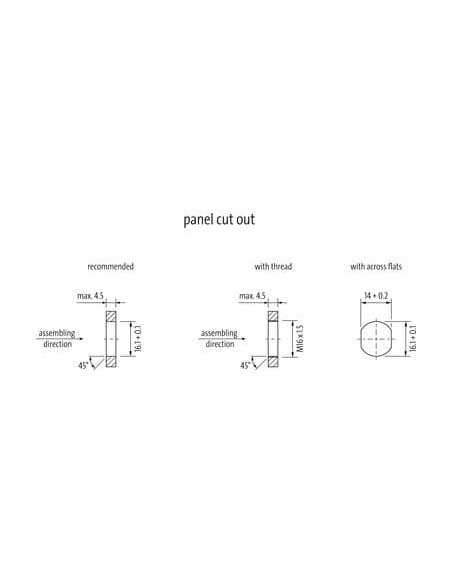

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel

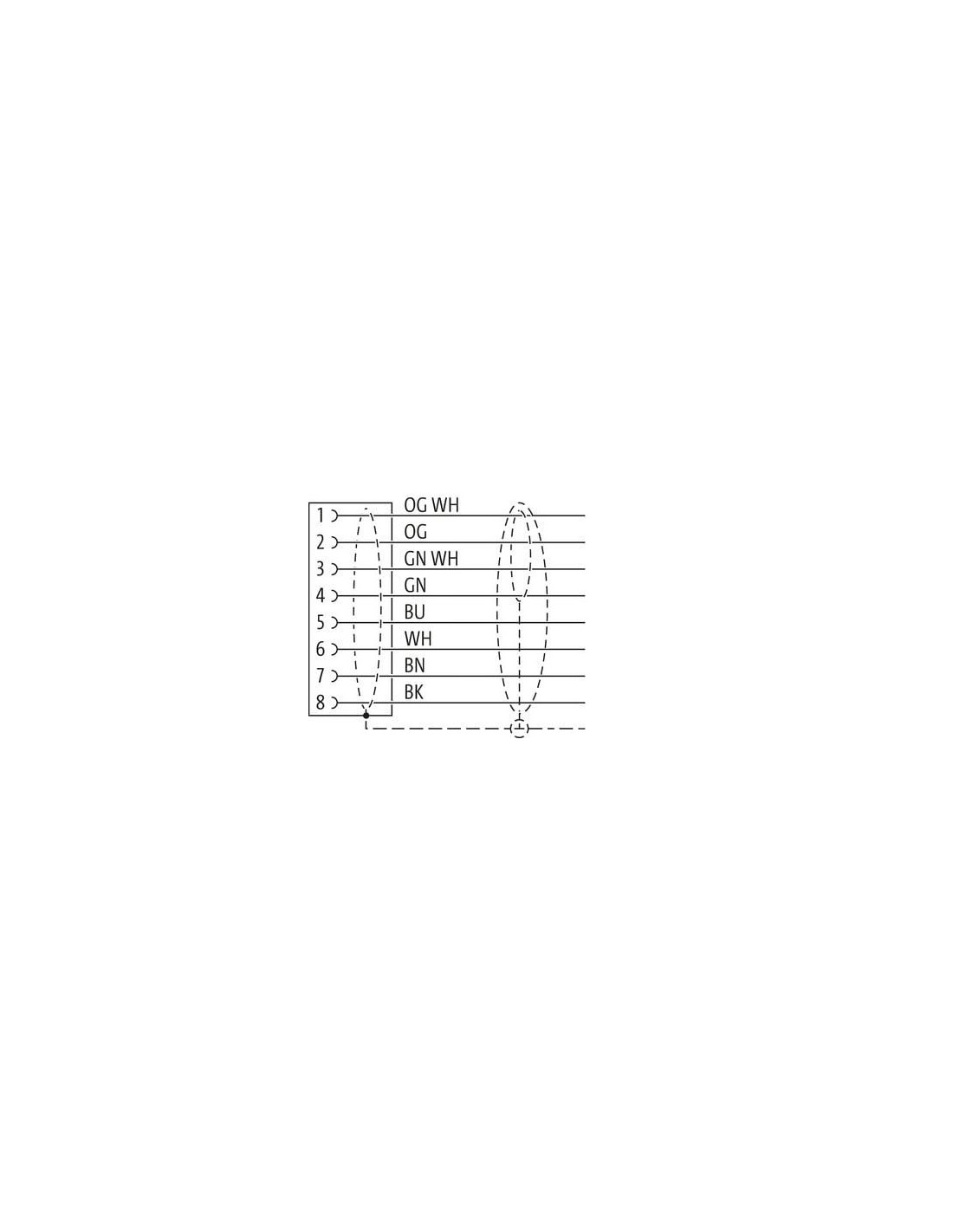

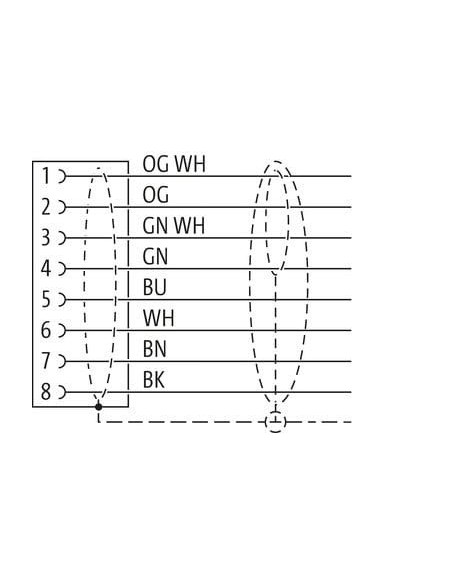

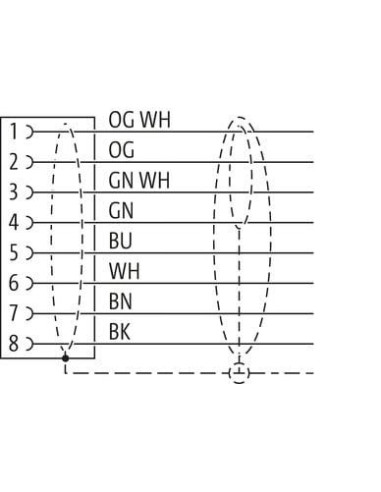

| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
General data | Cable
| Identyfikacja przewodu | 805 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o 1 Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires o Sposób łączenia z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 107,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 20 AWG |
| Conductor crosssection (wire) | 20 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 26 AWG |
| Conductor crosssection wire (Data) | 26 AWG |
| Material conductor wire (Data) | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 35 Ω/km |
| Electrical resistance coating wire (Data) | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

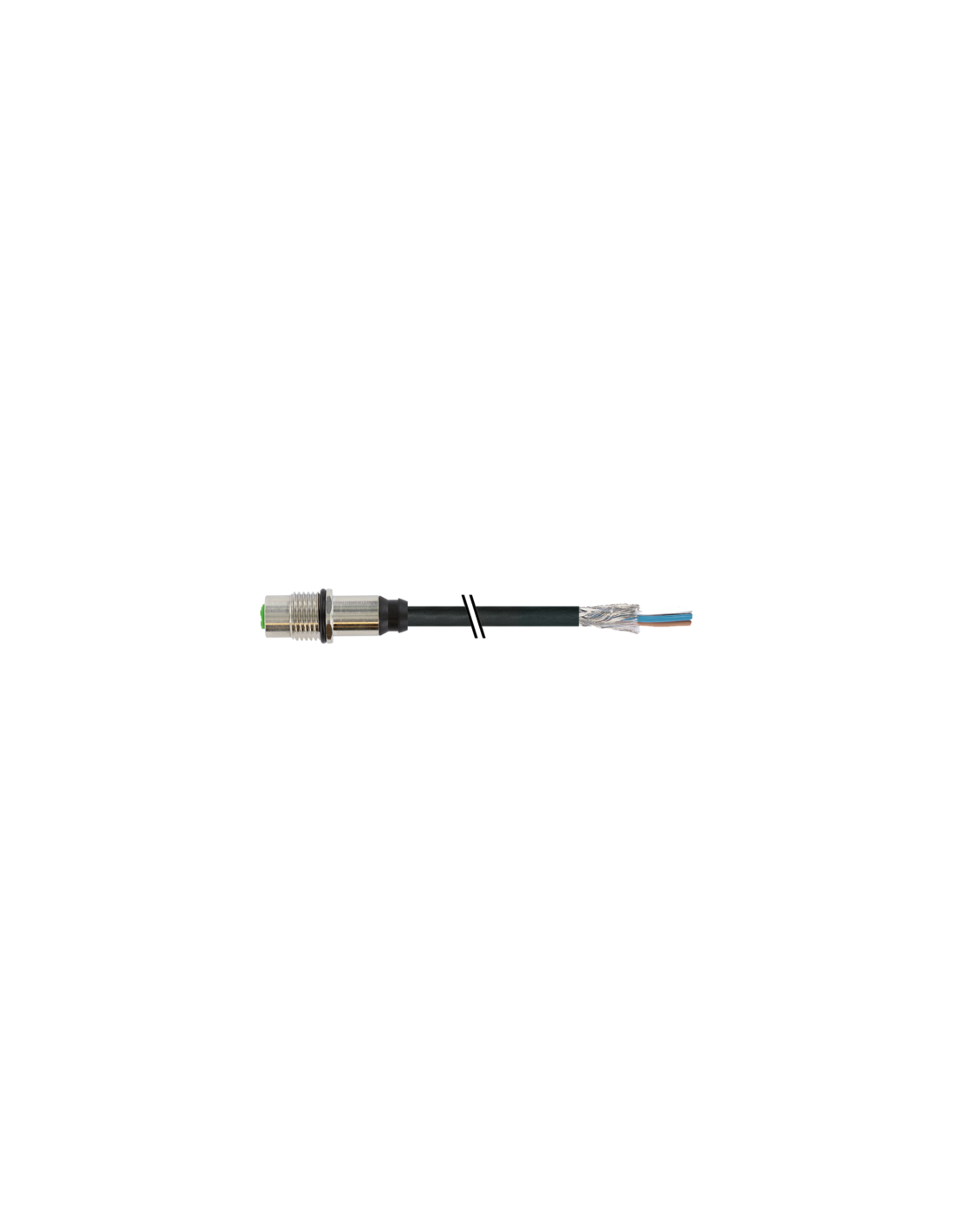

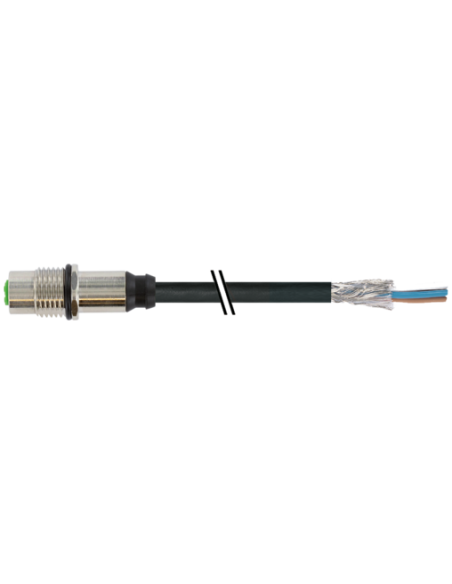

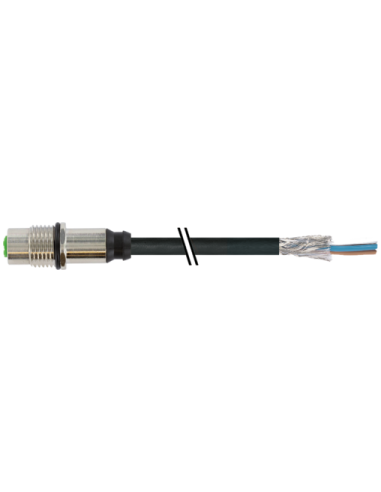

Złącze żeńskie M12 kod Y ekranowane – profesjonalne rozwiązanie Ethernet do zastosowań przemysłowych
Złącze żeńskie M12 kod Y to specjalistyczny element przeznaczony do przemysłowych sieci Ethernet, który spełnia wymagania transmisji CAT5 i zapewnia maksymalną szybkość transferu danych do 100 MBit/s. Zastosowanie wysokiej klasy ekranowania skutecznie chroni przed zakłóceniami elektromagnetycznymi, zwiększając niezawodność działania w wymagających środowiskach przemysłowych.
Złącze M12 Y: Parametry, wykonanie i bezpieczeństwo eksploatacji

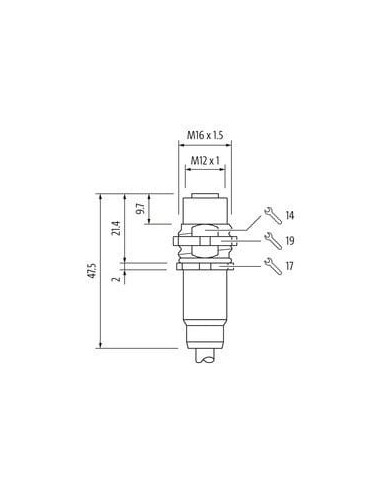

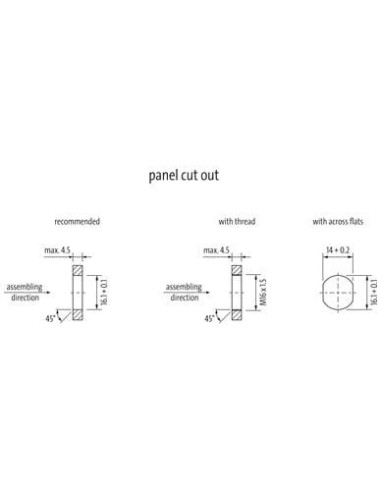

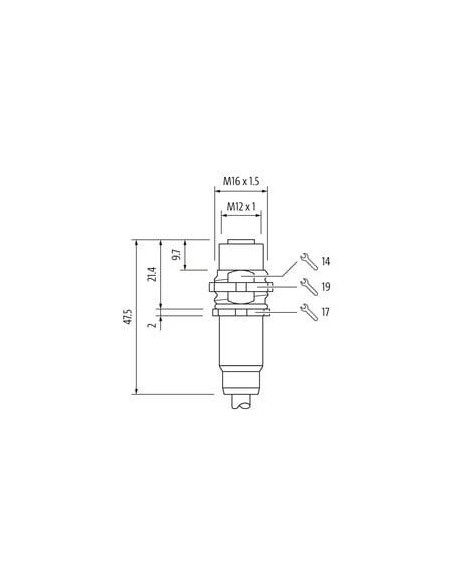

Gniazdo panelowe z kołnierzem, z gwintem montażowym M16 x 1.5 oraz gwintem złącza M12 x 1, pozwala na szybki, pewny i stabilny montaż w szafach sterowniczych czy obudowach urządzeń. Produkt spełnia normy ochrony IP67, zapewniając odporność na pył i wodę (przy poprawnym zamocowaniu). Trwała obudowa o powłoce niklowanej oraz zastosowanie wytrzymałego materiału – mosiądzu – gwarantują wysoką odporność mechaniczną oraz chemiczną na typowe media przemysłowe (zalecana jest weryfikacja odporności materiałów przed zastosowaniem w środowiskach agresywnych).
Solidność wykonania i możliwości zastosowania złącza żeńskiego M12 kod Y
Złącze cechuje się wysoką odpornością na drgania, wstrząsy i oleje (z wyjątkiem kabli PVC). Typowe zastosowania to:
- Punkty przyłączeniowe Ethernet w automatyce przemysłowej
- Czujniki, siłowniki i inne urządzenia wymagające transferu sygnałów oraz zasilania przez jeden kabel
- Elementy sieci Profinet, Ethernet/IP, Industry 4.0
- Integracja maszyn produkcyjnych i linii montażowych
Maksymalna długość transmisji kanałowej wynosi do 50 m, co pozwala na wykorzystanie w rozbudowanych instalacjach przemysłowych.
Budowa kabla i odporność mechaniczna
Przewód o długości 1 m wyposażony został w odporny na ścieranie płaszcz PUR oraz ekran z oplotu miedzianego (pokrycie 85%), co umożliwia zastosowanie w środowiskach o zwiększonym poziomie zakłóceń. Struktura skrętki przewodów, obecność wypełniacza oraz dodatkowe warstwy (fleece, foil) wzmacniają wytrzymałość i elastyczność przewodu.
- Kolorystyka żył: czarny, biały, niebieski, zielony, pomarańczowy, pomarańczowo-biały, zielono-biały, brązowy
- Wytrzymałość na zginanie i skręcanie: przewód przystosowany do pracy w ruchu, z liczbą cykli gięcia do 5 mln
- Odporność na niskie i wysokie temperatury: praca do -50 °C (stała instalacja) oraz do +85 °C
Bezpieczna komunikacja – kodowanie Y i niezawodne połączenie
Kodowanie Y umożliwia równoczesną transmisję danych i zasilania przez jeden kabel, spełniając wymagania nowoczesnych instalacji automatyki i sieci przemysłowych. Wbudowane zabezpieczenia przeciwprzepięciowe oraz wysokiej jakości izolacja przewodów (PP), a także grupa materiałów izolacyjnych I według IEC 60664-1 stanowią gwarancję niezawodności i bezpieczeństwa pracy.
Typowe cechy techniczne – M12 kod Y ekranowany
- Liczba pinów: 8
- Szybkość transmisji Ethernet: do 100 MBit/s (Full duplex)
- Znamionowe napięcie pracy: do 50 V AC/DC
- Prąd nominalny na styk zasilania: do 6 A
- Stopień ochrony NEMA: 3, 4, 6P
- Normy i certyfikaty: UL 50E, cURus
Złącze żeńskie M12 Y to rozwiązanie dedykowane do łączenia urządzeń Ethernet w przemyśle, robotyce, automatyce i budowie maszyn – wszędzie tam, gdzie liczy się niezawodność połączenia oraz elastyczność instalacji.
