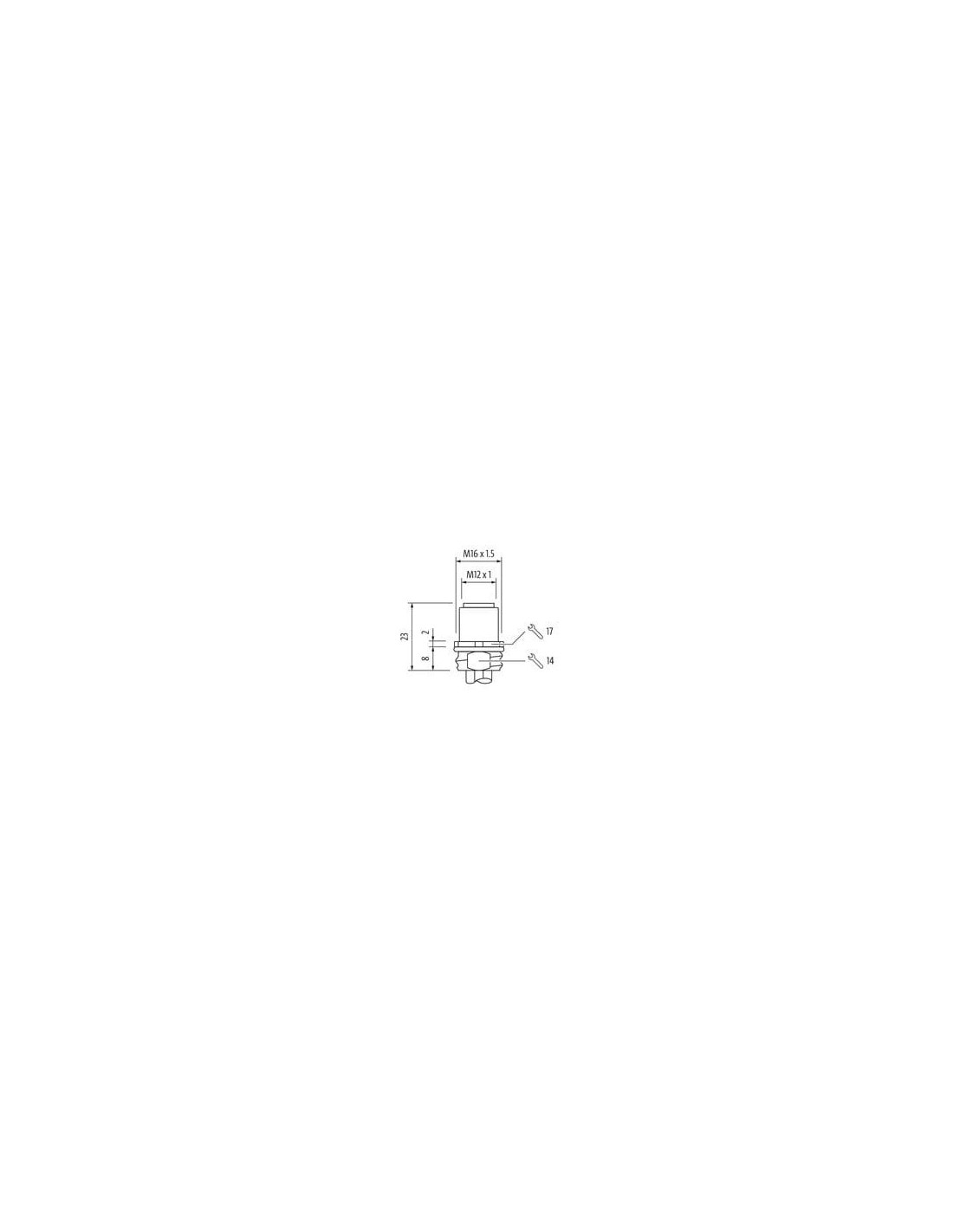

Gniazdo z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | vermessingt |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 975 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M12 żeńskie 5-pinowe 1m – Zastosowanie i zalety w automatyce przemysłowej
Złącze panelowe M12 żeńskie, 5-pinowe, z przewodem 1m o kodzie produktu 7000-13561-9750100 to nowoczesne rozwiązanie dedykowane niezawodnym połączeniom elektrycznym w urządzeniach przemysłowych. Produkt cechuje się wysokim stopniem ochrony IP67, co gwarantuje odporność na kurz oraz zanurzenie w wodzie, czyniąc go idealnym do pracy w trudnych warunkach środowiskowych. Solidna obudowa z cynkowego odlewu ciśnieniowego z powłoką niklowaną oraz uszczelka FKM zapewniają długą żywotność i odporność na uszkodzenia mechaniczne.
M12 – Typowe zastosowania złącza panelowego
Złącza M12 z przewodem znajdują szerokie zastosowanie w automatyce przemysłowej, systemach sterowania maszyn, przemyśle spożywczym, motoryzacyjnym, produkcji oraz w aplikacjach wymagających szybkiego i pewnego przesyłu sygnałów i zasilania. Są przeznaczone do:
- Panelowego montażu na maszynach i urządzeniach
- Podłączania czujników, siłowników, elementów wykonawczych
- Zastosowań, gdzie istotne jest skuteczne ekranowanie oraz odporność na wibracje
- Systemów bezpieczeństwa, linii produkcyjnych, robotyki
Charakterystyka złącza panelowego M12 żeńskiego
Wersja 5-pinowa umożliwia kompleksową transmisję sygnałów oraz zasilanie kilku obwodów jednocześnie. Skrętka miedziana ocynowana o przekroju 0,34 mm² zapewnia niski opór i niezawodność przesyłu sygnału. Kodowanie typu A umożliwia szybkie i bezbłędne podłączanie, minimalizując ryzyko błędów instalacyjnych.
Korzyści stosowania złącza M12 żeńskiego panelowego
- Wysoka odporność mechaniczna – konstrukcja z trwałych materiałów i solidne uszczelnienie
- Ochrona przed czynnikami zewnętrznymi – stopień ochrony IP67 oraz NEMA 3, 4, 6P
- Łatwy montaż panelowy – gwint M16 x 1,5 do pewnego osadzenia
- Szybkie podłączanie przewodów
- Odporność chemiczna i na oleje – powłoka PUR oraz odporność na płomień i oleje (DIN EN 60811-404)
Budowa i bezpieczeństwo złącza do automatyki przemysłowej
Złącze wyposażono w niklowaną obudowę oraz złocone styki, co zapewnia stabilny kontakt oraz minimalizuje ryzyko utleniania. Brak diod LED eliminuje możliwość przypadkowego zakłócenia sygnału. Instalacja jest szybka dzięki czytelnej identyfikacji przewodów (brązowy, biały, niebieski, czarny, zielono-żółty), zgodnie z normami DIN EN 61076-2-101.
- Temperatura pracy: od -25°C do +85°C (złącze), od -40°C do +90°C (kabel w stanie stałym)
- Maksymalne napięcie robocze: 125 V (AC/DC)
- Maksymalny prąd na styk: 4 A

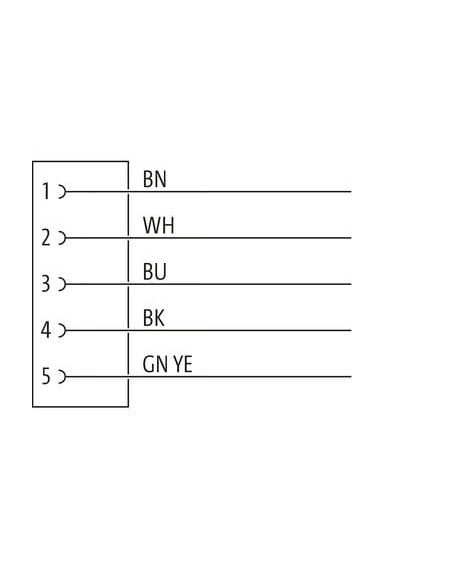

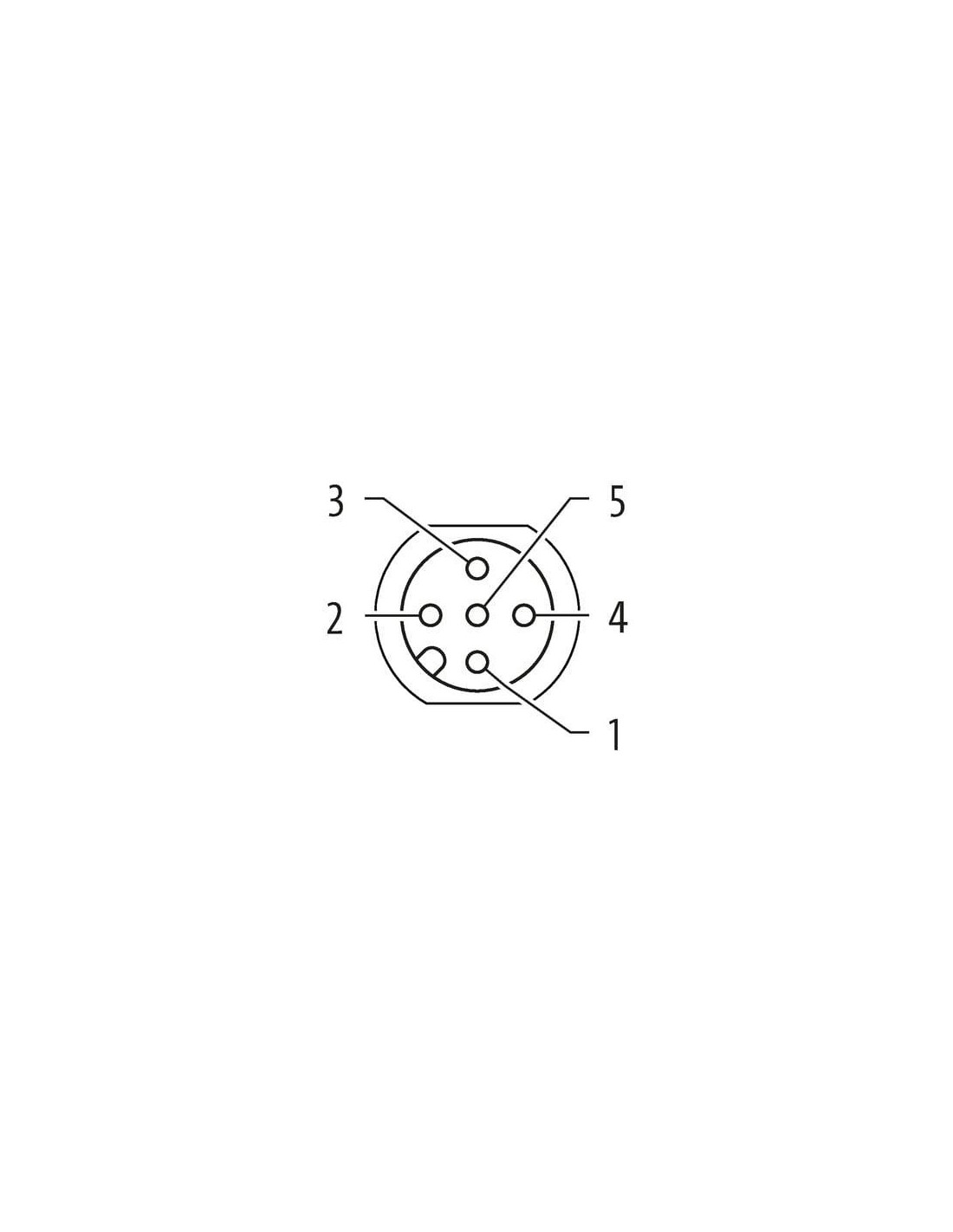

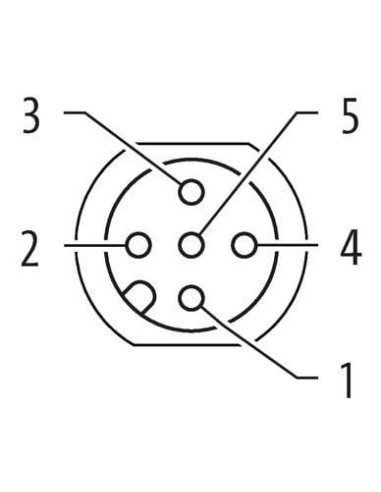

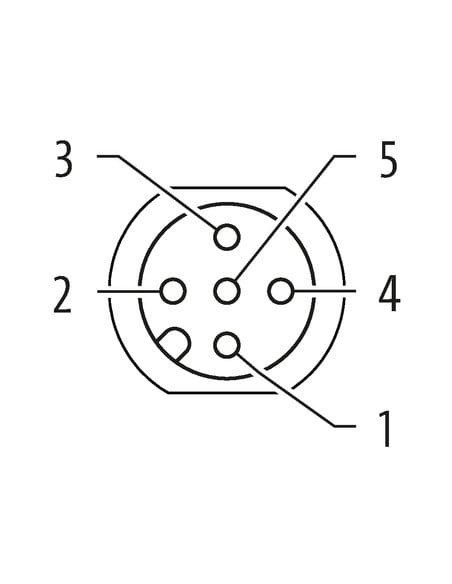

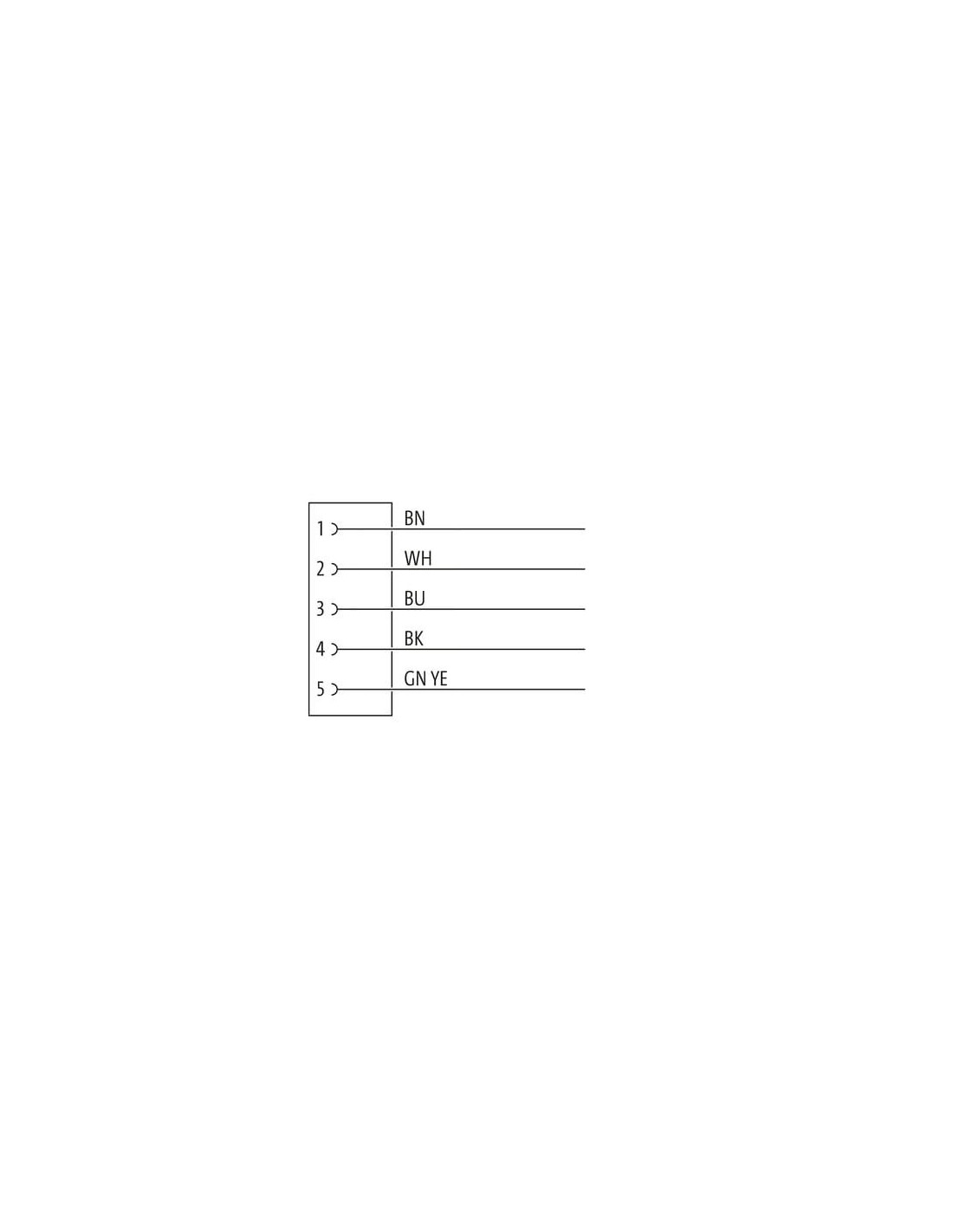

Złącze M12 żeńskie – Schemat podłączenia i kodowanie przewodów
Dołączona dokumentacja obejmuje czytelne schematy podłączenia oraz przyporządkowanie kolorów przewodów do odpowiednich pinów, co umożliwia łatwe i pewne wykonanie instalacji zarówno w nowych, jak i modernizowanych systemach.
Złącze żeńskie M12 z kablem – Elastyczność zastosowania
Produkt sprawdza się w warunkach, gdzie niezbędna jest szybka wymiana elementów, możliwość rozbudowy układów oraz zachowanie szczelności przy częstych cyklach podłączania i rozłączania. Promień gięcia przewodu wynosi 5 x średnica zewnętrzna izolacji, co pozwala na użytkowanie w miejscach o ograniczonej przestrzeni.
Złącze panelowe M12 żeńskie z przewodem 1m stanowi pewne i trwałe rozwiązanie dla współczesnych systemów automatyki i przemysłu, gwarantując niezawodność i bezpieczeństwo pracy nawet w wymagających aplikacjach.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
