Wtyk z kołnierzem
7/8" (4-piny)
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Stop miedzi |

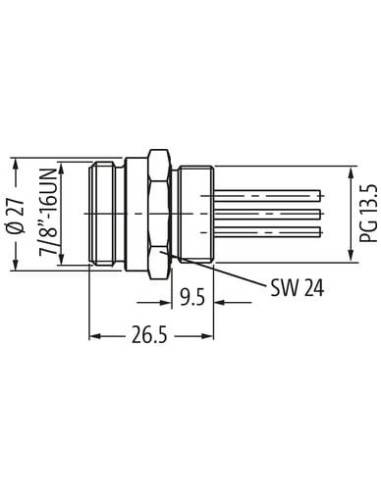

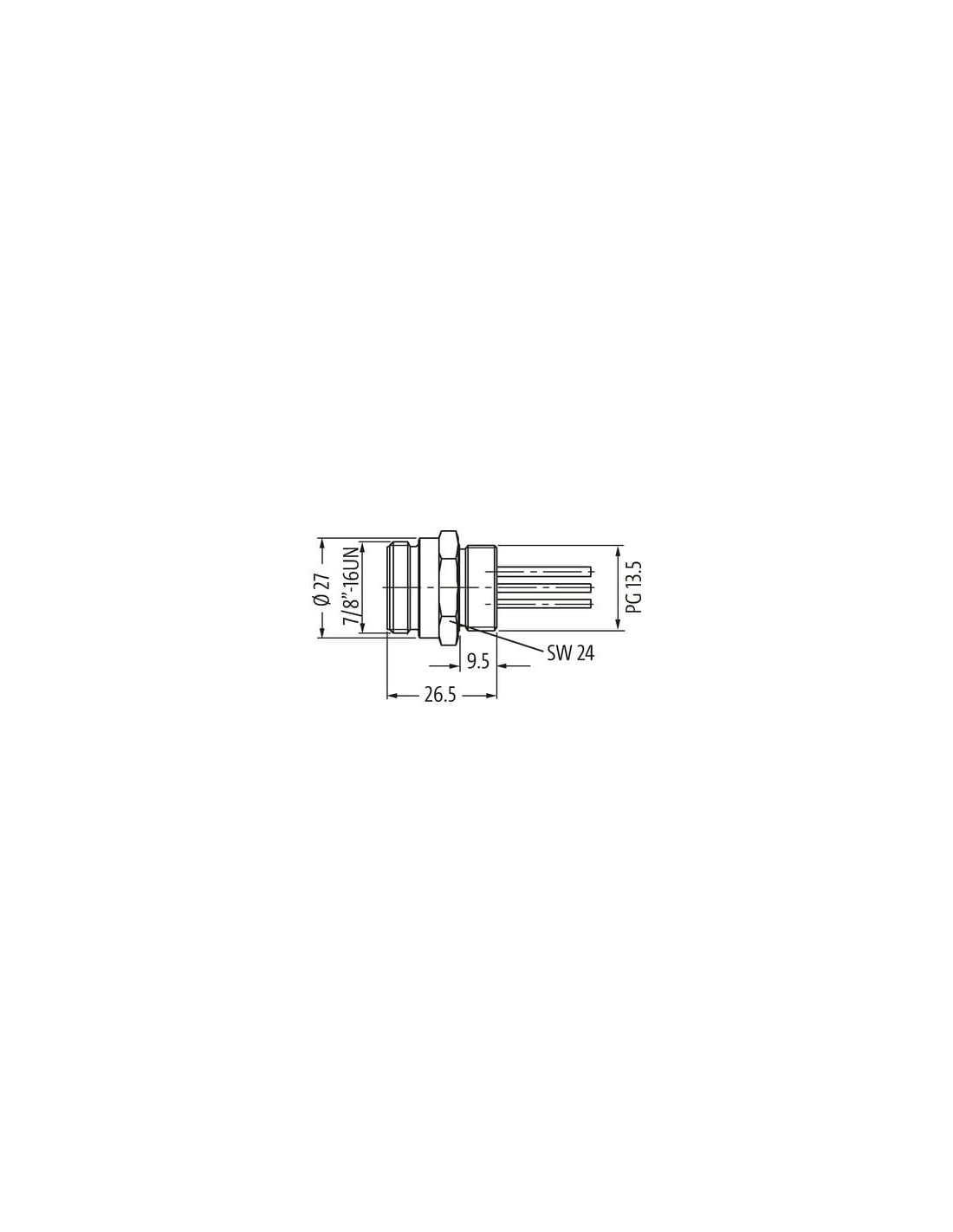

| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 7 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PUR |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 977 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,75 mm² |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

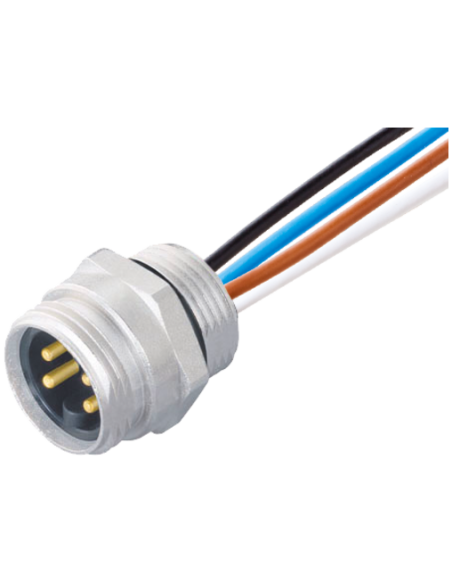

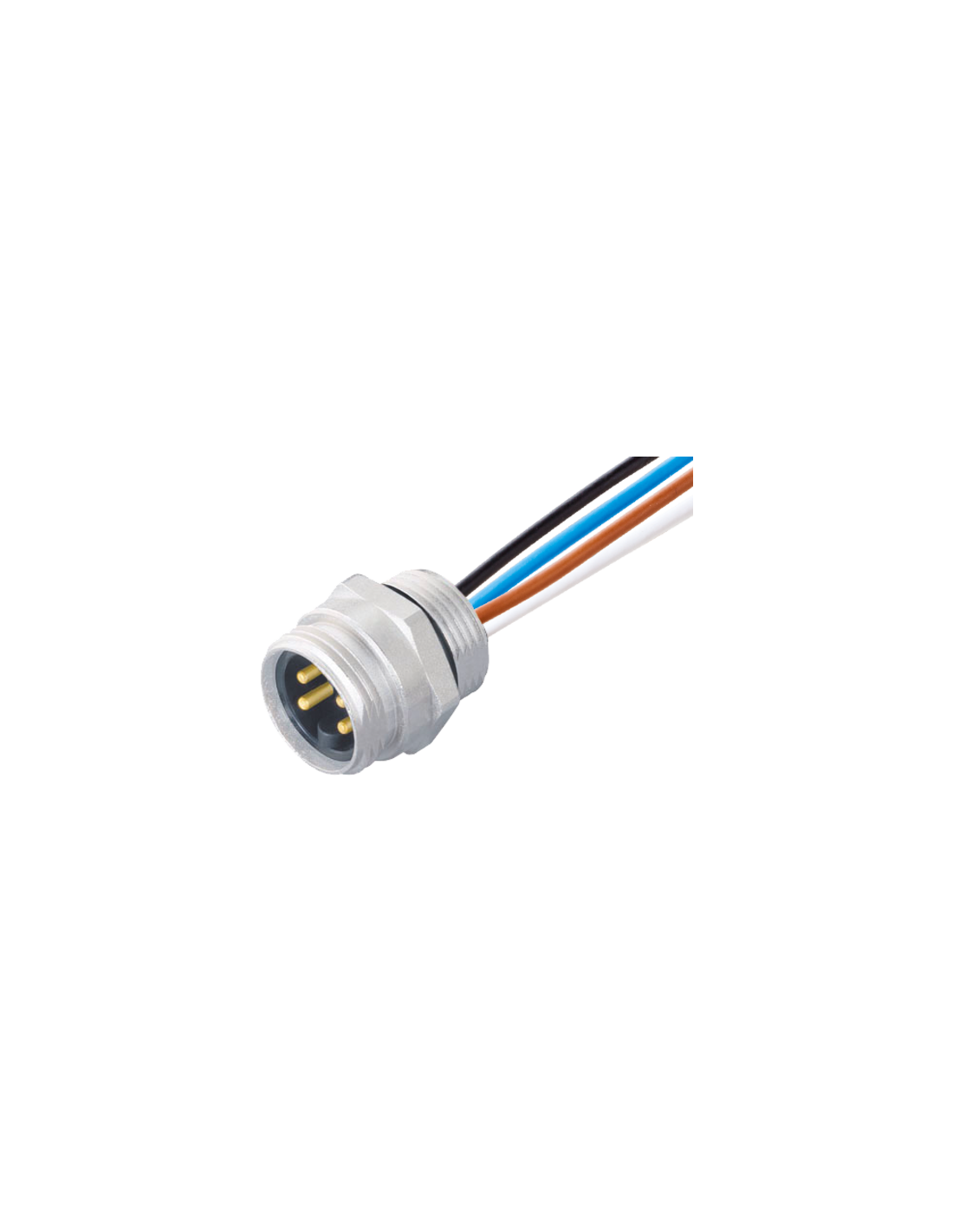

Wtyczka kołnierzowa 7/8'' 4-pinowa z przewodem 0,2 m – 7000-78321-9770020
Wtyczka kołnierzowa 7/8'' 4-pinowa o kodzie produktu 7000-78321-9770020 to niezawodne i uniwersalne rozwiązanie do szybkiego montażu oraz bezpiecznego podłączania urządzeń elektrycznych i automatyki przemysłowej. Wyposażona w przewód o długości 0,2 m, umożliwia elastyczne wykorzystanie w różnorodnych aplikacjach, gdzie liczy się solidność, prostota instalacji oraz trwałość połączenia.
Zastosowania wtyczki 7/8'' 4-pinowej
Ta wtyczka przemysłowa jest szeroko stosowana w systemach automatyki, instalacjach maszynowych oraz aplikacjach wymagających trwałego i szczelnego połączenia sygnałów elektrycznych o wysokiej obciążalności prądowej i napięciowej (do 600 V AC/DC, 7 A na styk). Idealna do połączeń z czujnikami, zaworami, siłownikami czy sterownikami PLC. Typowe obszary zastosowania obejmują:
- Instalacje automatyki przemysłowej
- Systemy transportu i logistyki
- Budowa maszyn i urządzeń przemysłowych
- Nowoczesne linie produkcyjne
- Połączenia wymagające zwiększonej szczelności i odporności środowiskowej
Najważniejsze cechy techniczne i budowa
Wtyczka kołnierzowa 7/8'' posiada cztery pozłacane piny, które zapewniają niski opór kontaktowy oraz odporność na korozję. Obudowa wykonana jest z odlewu cynkowego z powłoką niklowaną, co zapewnia trwałość i wysoką odporność mechaniczną. Połączenie przewodów jest solidne dzięki skrętce o przekroju 0,75 mm² oraz wytrzymałej izolacji z PVC.
Stopień ochrony IP68 gwarantuje pełną odporność na pył i wodę, a także możliwość pracy w trudnych warunkach przemysłowych. Dodatkowo złącze jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do 85°C.
Bezpieczeństwo i łatwość montażu

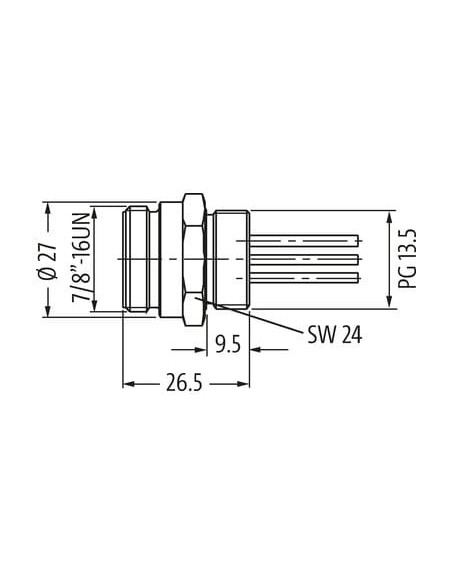

Wtyczka została zaprojektowana z myślą o bezpiecznym, szybkim i pewnym montażu – typ mocowania to włożenie i przykręcenie (zabezpieczenie przeciwwstrząsowe). Standardowa rozmiarówka (gwint 7/8'', SW24) ułatwia integrację z popularnymi systemami zasilania i sygnałowymi w przemyśle.
Zalety produktu
- Niezawodne połączenie – pozłacane styki i solidna konstrukcja zapewniają optymalny przepływ prądu oraz trwałość połączenia.
- Podwyższona odporność środowiskowa – klasa szczelności IP68 oraz izolacja z PVC.
- Doskonała ochrona mechaniczna – odporność na wstrząsy, drgania i pęknięcia.
- Uniwersalność zastosowania – kompatybilność z szerokim zakresem urządzeń przemysłowych.

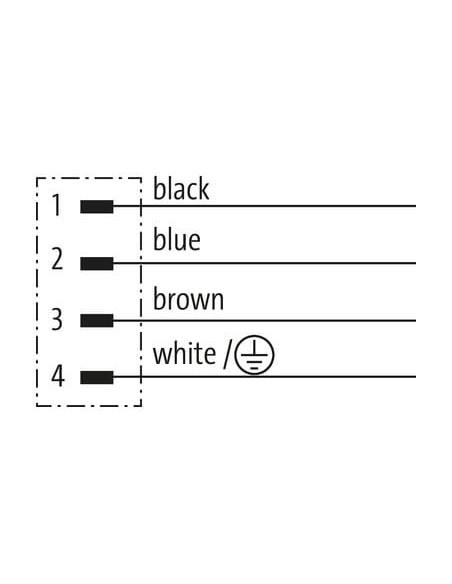

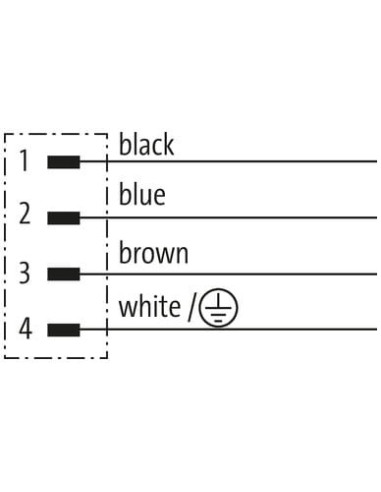

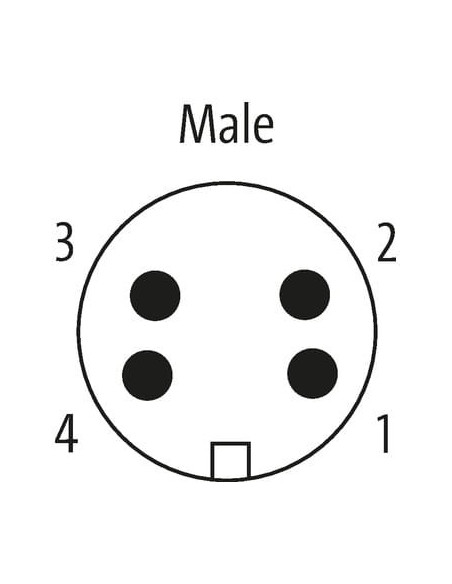

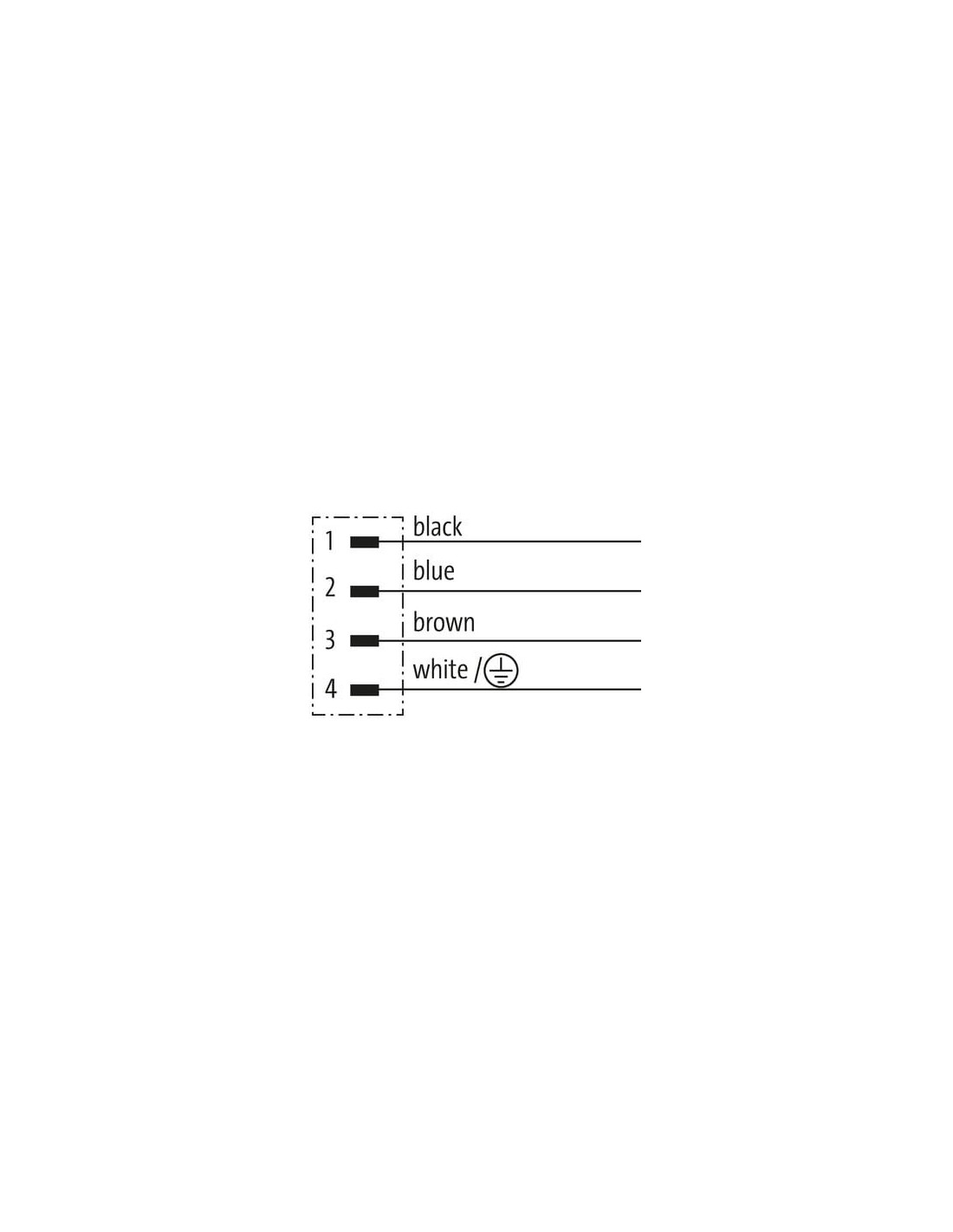

- Wygodne oznaczenie żył – przewody: czarny, niebieski, brązowy i biały (zgodnie ze schematem).
- Szybki montaż – łatwe podłączanie oraz zabezpieczenie przewodów.
Typowe zastosowanie przewodu 4-żyłowego

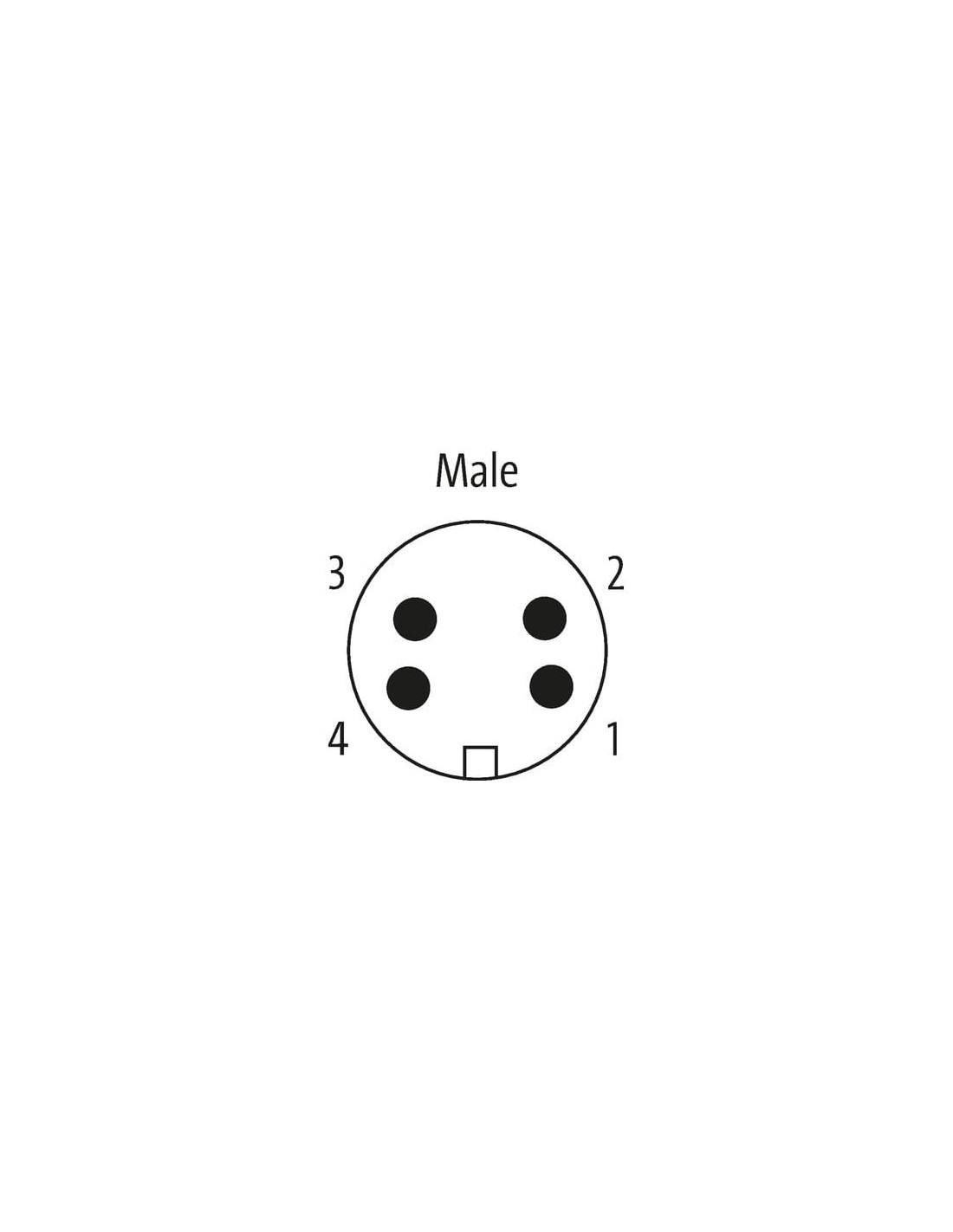

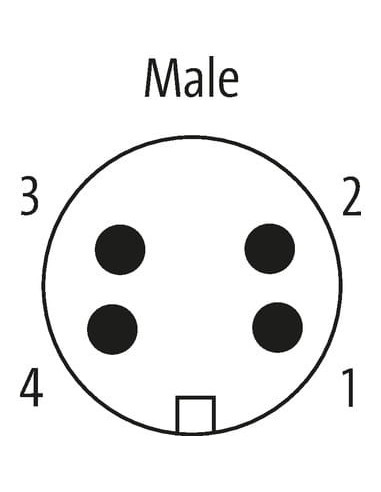

Przewód 4-żyłowy umożliwia przesyłanie zarówno sygnałów zasilających, jak i sygnałów sterujących w urządzeniach przemysłowych. Przejrzyste oznaczenie oraz prosty schemat wyprowadzeń ułatwiają szybkie podłączenie elementów automatyki.
Wtyczka kołnierzowa 7/8'' 4-pinowa z kablem to rozwiązanie, które sprawdzi się wszędzie tam, gdzie priorytetem jest niezawodność, bezpieczeństwo pracy oraz łatwość obsługi i serwisowania instalacji elektrycznych.
