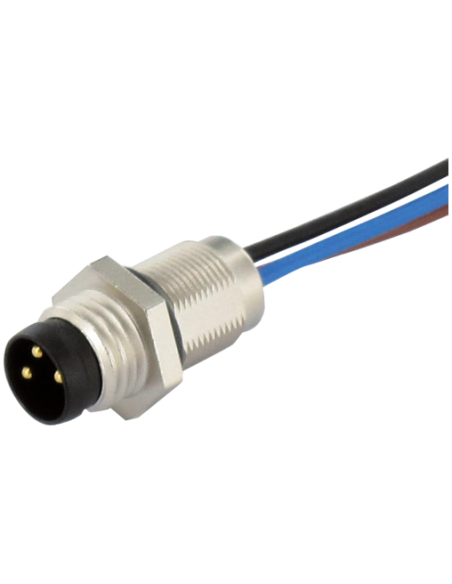

Wtyk z kołnierzem
M8, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

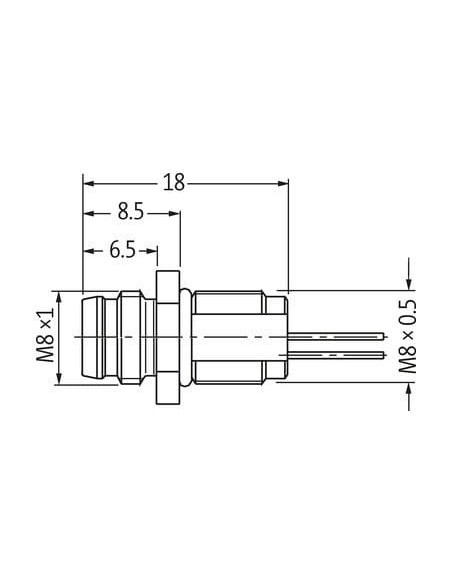

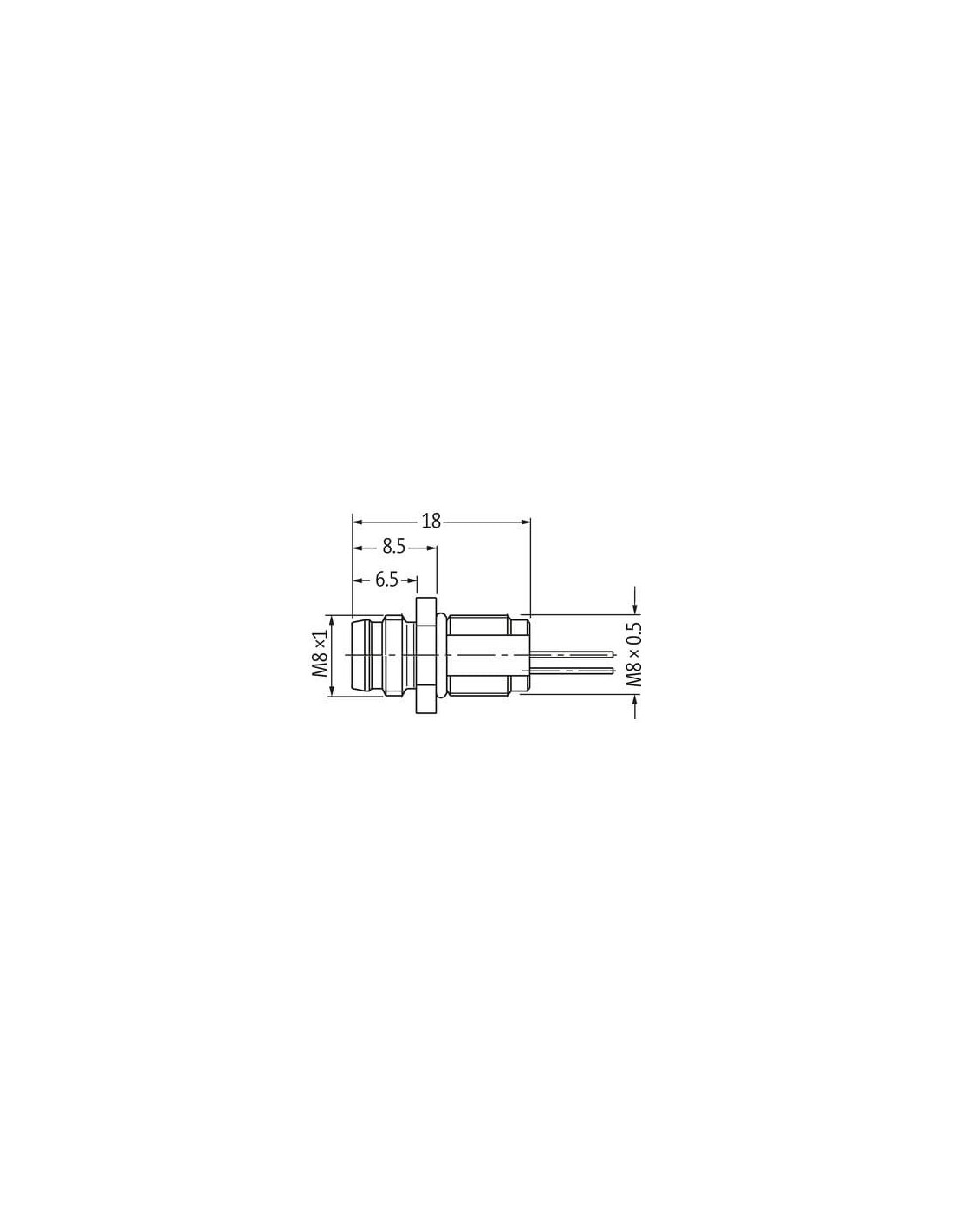

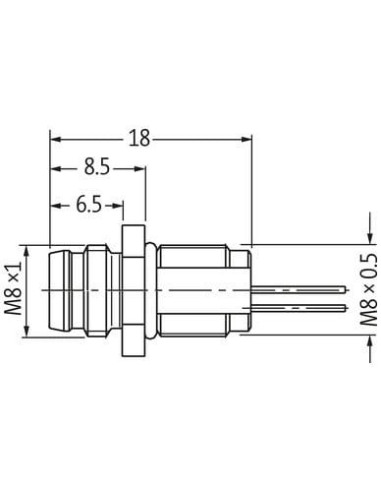

| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 971 |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Wtyczka kołnierzowa męska M8 4-pinowa – solidne i niezawodne połączenie przemysłowe
Wtyczka kołnierzowa męska M8 1-2-3-4 o kodzie produktu 7000-08561-9710050 to komponent najwyższej jakości, przeznaczony do realizacji połączeń elektrycznych w aplikacjach przemysłowych. Dzięki precyzyjnemu wykonaniu oraz wysokiej odporności na czynniki zewnętrzne, znajduje zastosowanie w wymagających warunkach pracy.
Zastosowanie wtyczki M8 z przewodem – nowoczesna automatyka i robotyka
Złącze M8 – 4 piny z montażem kołnierzowym umożliwia szybkie i pewne połączenie urządzeń automatyki przemysłowej, czujników, elementów sterujących oraz modułów I/O. Wtyczka dedykowana jest do montażu na panelu przednim, co ułatwia integrację z obudowami maszyn i szaf sterujących.
- Standard M8 – kompatybilność z szeroką gamą urządzeń przemysłowych i automatyki
- 4 piny – uniwersalne zastosowanie przy przesyłaniu sygnałów i zasilania
- Dedykowana do przemysłu maszynowego, transportowego, energetycznego oraz robotyki
- Możliwość montażu w trudnych warunkach – wysoka odporność mechaniczna i chemiczna
Charakterystyka techniczna złącza M8 z przewodem
Konstrukcja złącza opiera się na męskim wtyku kołnierzowym M8, 4-polowym z wytrzymałym przewodem PUR o długości 0,5 m. Zapewnia to nie tylko wysoką odporność na drgania i wibracje, ale także na działanie czynników chemicznych, olejów oraz benzyny. Kontakty wykonane są z pozłacanego stopu miedzi, a korpus z wytrzymałego mosiądzu pokrytego niklem.
- Wysoka klasa szczelności IP67 – ochrona przed pyłem i wilgocią
- Wytrzymałość mechaniczna – mosiądz niklowany i uszczelniany korpus
- Maksymalne napięcie robocze: 50 V AC / 60 V DC
- Prąd nominalny do 4A na styk
- Zakres temperatur pracy: -40°C do +85°C (zależnie od jakości użytego przewodu)
- Przewód o przekroju 0,34 mm² – cztery żyły kolorowe: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
Zalety wtyczki kołnierzowej M8 – gwarancja bezpieczeństwa i trwałości
Wysoka odporność na czynniki zewnętrzne, solidność wykonania oraz zgodność ze standardem DIN EN 61076-2-104 czynią ten produkt doskonałym wyborem do złącz elektrycznych w przemysłowych instalacjach automatyki i sterowania. Wtyczka pozwala na szybki montaż i pewne mocowanie dzięki standardowi M8 x 1 oraz wytrzymałemu gwintowi kołnierzowemu.
- Minimalizacja ryzyka awarii poprzez stosowanie pozłacanych styków
- Łatwy montaż na panelach maszyn, obudowach i pulpitach sterowniczych
- Podwyższona odporność na wilgoć i pył – doskonała do pracy w trudnym środowisku
- Szeroka gama zastosowań: maszyny produkcyjne, systemy pomiarowe, urządzenia kontrolne, linie montażowe
Montaż i podłączenie – bezpieczeństwo instalacji przemysłowych
Element wyposażony jest w przewód o długości 0,5 m, zakończony wolnymi końcówkami. Zaleca się stosowanie dodatkowych środków ochronnych (np. opasek kablowych) w celu zabezpieczenia przed obciążeniami mechanicznymi. Wtyk M8 4-pinowy można używać w różnorodnych konfiguracjach instalacyjnych, uwzględniając szeroki zakres temperatur oraz wysokie wymagania dotyczące szczelności.
- Schemat połączeń oznaczony kolorami – łatwość identyfikacji przewodów
- Montaż przykręcany umożliwia szybkie i trwałe podłączenie
- Odpowiedni promień zgięcia przewodu zapewnia długowieczność połączenia i szczelność
Wtyczka kołnierzowa M8 to doskonały wybór dla przemysłu, w którym niezawodność połączeń i odporność na warunki środowiskowe są priorytetem.
