Przepust szafy rozdzielczej
Męski - żeński
M12, 5-piny
Kodowanie A
ekranowany
| Family construction form | M12 |
| Kodowanie | A |
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |

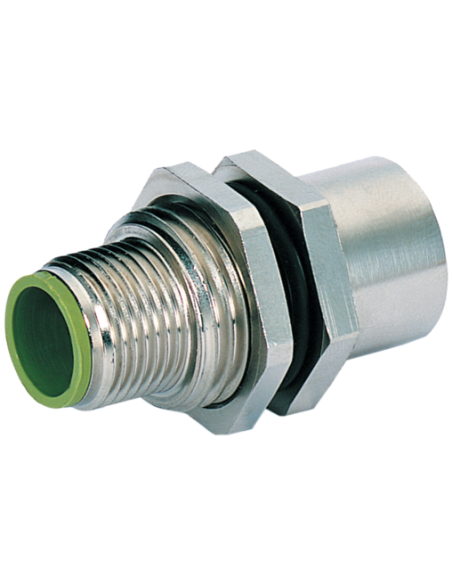

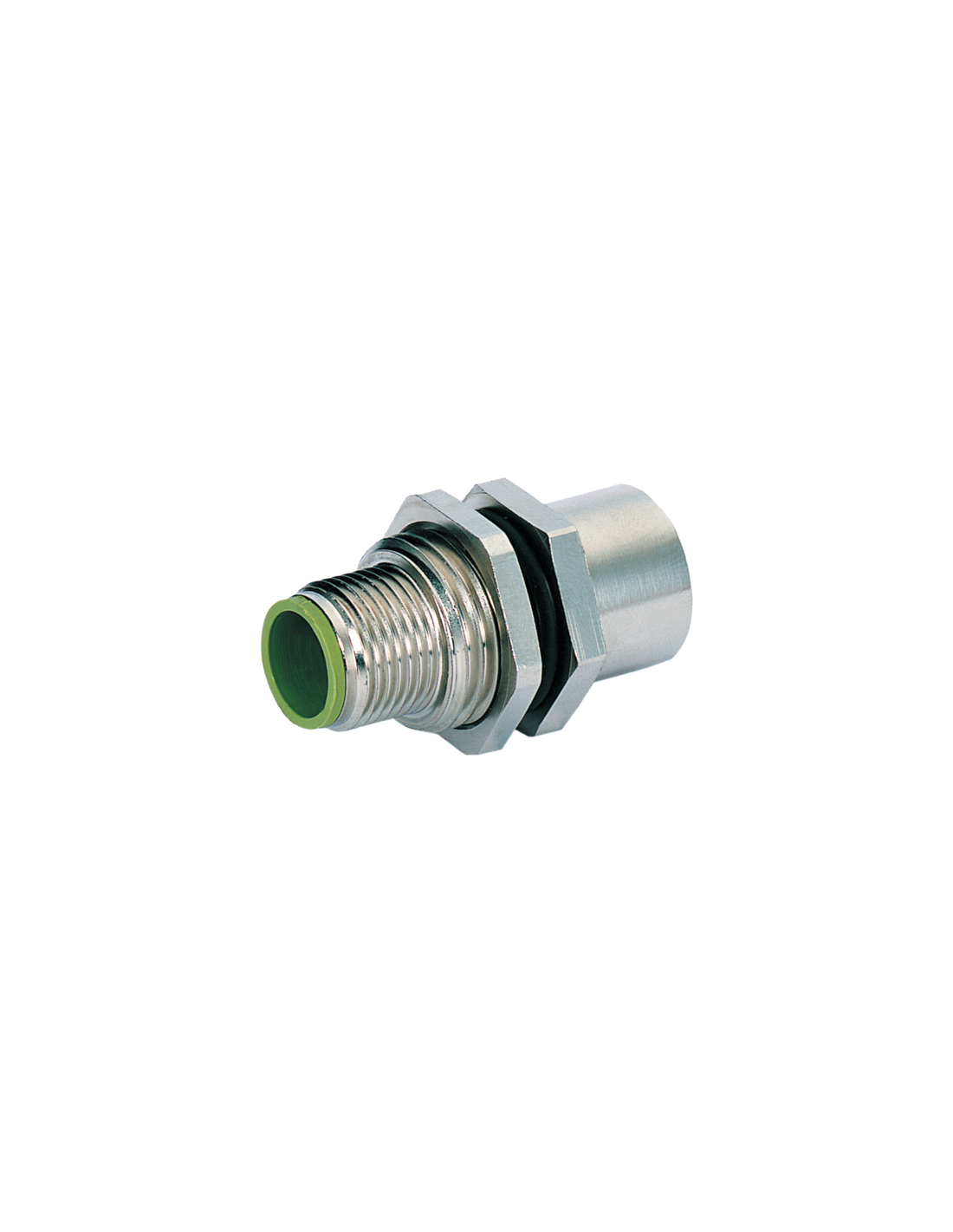

Złącze panelowe M12 męskie/żeńskie 5-polowe, A-cod – wysoka niezawodność połączeń przemysłowych
Złącze panelowe M12 męskie/żeńskie 5-polowe, A-cod (kod: 7000-42111-0000000) jest kluczowym elementem budowy rozdzielnic, maszyn oraz systemów automatyki przemysłowej. Dzięki swojej uniwersalności oraz wysokim parametrom technicznym znajduje zastosowanie w zaawansowanych aplikacjach, gdzie wymagane są niezawodne i trwałe połączenia sygnałowe oraz zasilające.
Zastosowania złącza panelowego M12
Złącze panelowe M12 doskonale sprawdza się w następujących rozwiązaniach:
- Automatyka przemysłowa – zapewnia stabilne połączenia czujników, siłowników, modułów I/O oraz systemów sterowania
- Budowa maszyn – umożliwia szybkie i bezpieczne podłączanie oraz serwisowanie komponentów maszyn
- Systemy rozdzielcze i szafy sterownicze – zwiększa przejrzystość i ułatwia zarządzanie okablowaniem w szafach elektrycznych
- Przemysł spożywczy, motoryzacyjny, logistyczny – dzięki wysokiemu stopniowi ochrony oraz solidnej konstrukcji chroni połączenia przed wpływem kurzu i wilgoci
Najważniejsze cechy techniczne i zalety złącza M12, 5-pin, A-cod
- Standard M12 – kompatybilność z szeroką gamą urządzeń oraz prostota integracji z istniejącymi systemami
- 5-polowe złącze – umożliwia przesył zarówno sygnałów, jak i zasilania
- Kodowanie A – gwarancja odpowiedniego dopasowania w zastosowaniach sygnałowych
- Wysoki stopień ochrony: IP65, IP67, NEMA 3, 4, 6P – odporność na pył, wodę oraz trudne warunki środowiskowe
- Ekranowanie i korpus niklowany z mosiądzu – zwiększona odporność elektromagnetyczna oraz trwałość mechaniczna
- Zakres temperatury pracy od -25°C do +85°C – szerokie możliwości zastosowań w różnych warunkach klimatycznych
- Wytrzymałość mechaniczna – zabezpieczenie przeciwwstrząsowe dzięki solidnemu mocowaniu gwintowanemu oraz odporność na obciążenia mechaniczne
Warianty montażu i uniwersalność zastosowań
Złącze panelowe M12 przewidziane jest do montażu przez otwór panelowy za pomocą gwintu M16 x 1,5. Zakręcane połączenie zapewnia wysoką szczelność oraz stabilność, co jest niezwykle istotne w przypadku zastosowań przemysłowych, gdzie występują drgania i obciążenia mechaniczne.
Uniwersalność konstrukcji pozwala na wykorzystanie złącza zarówno po stronie męskiej, jak i żeńskiej, co zapewnia kompatybilność z szeroką gamą przewodów oraz przedłużaczy systemowych.
Bezpieczeństwo i trwałość w trudnych warunkach
Ekranowane złącze panelowe M12 skutecznie redukuje zakłócenia elektromagnetyczne, dzięki czemu sprawdzi się w środowiskach o dużym natężeniu sygnałów oraz w wrażliwych instalacjach. Zastosowanie materiałów najwyższej klasy – mosiądz niklowany – gwarantuje długotrwałą odporność na korozję oraz czynniki chemiczne.

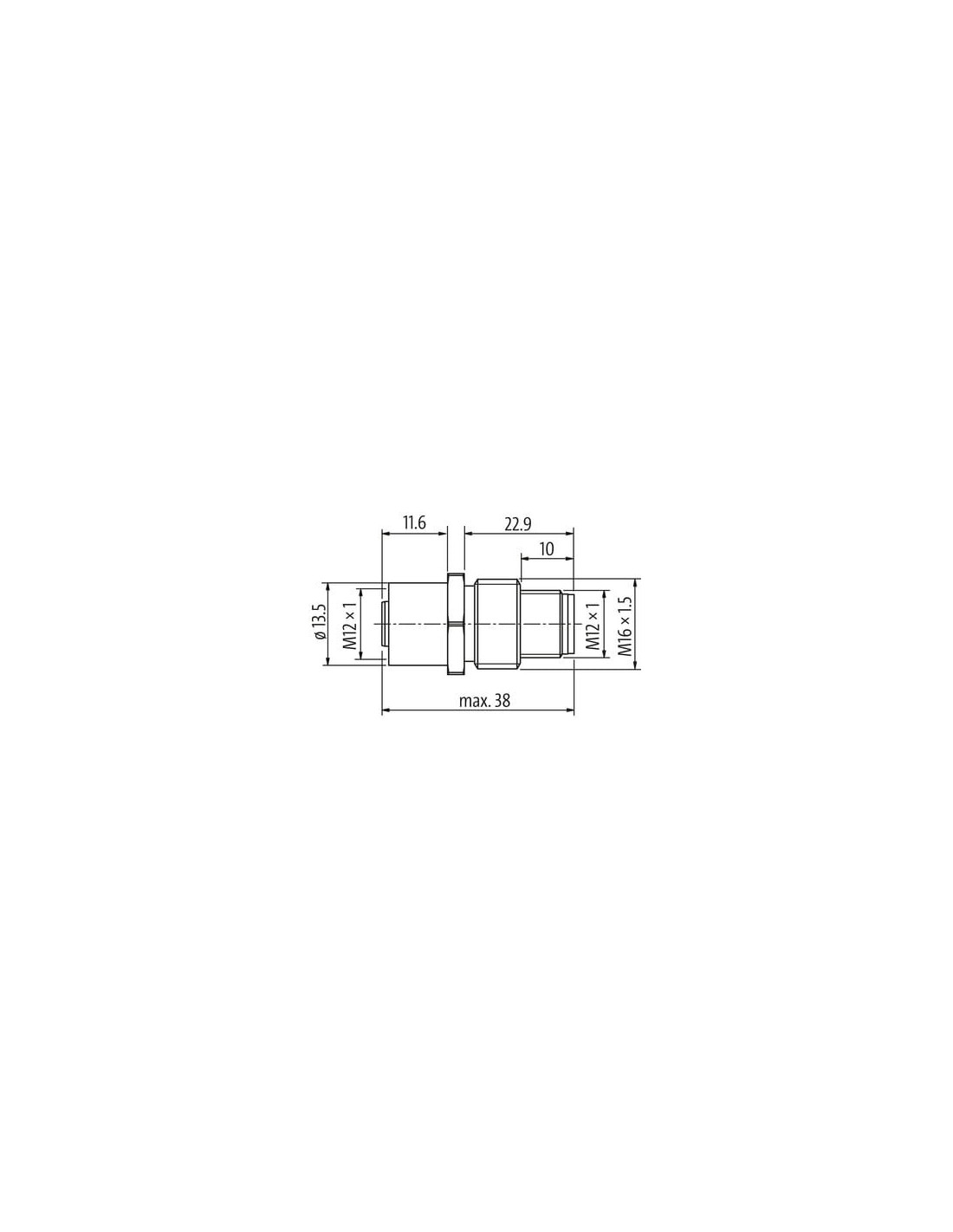

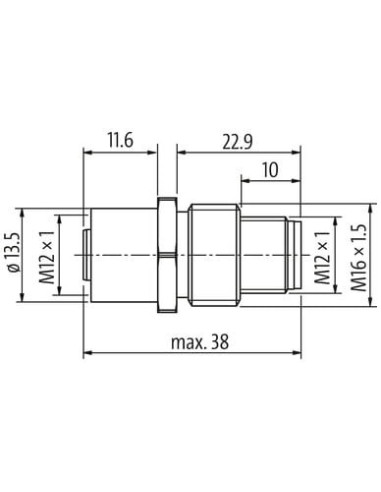

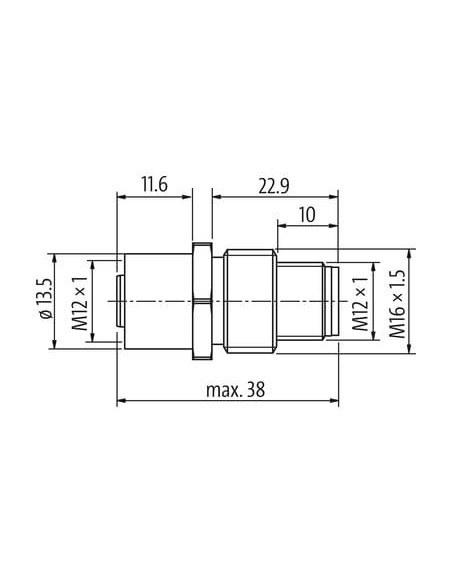

Typowe rysunki techniczne i podłączenia

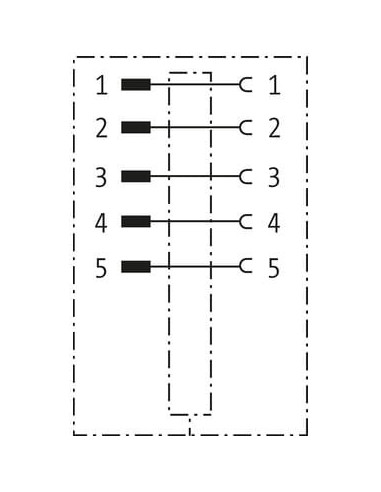

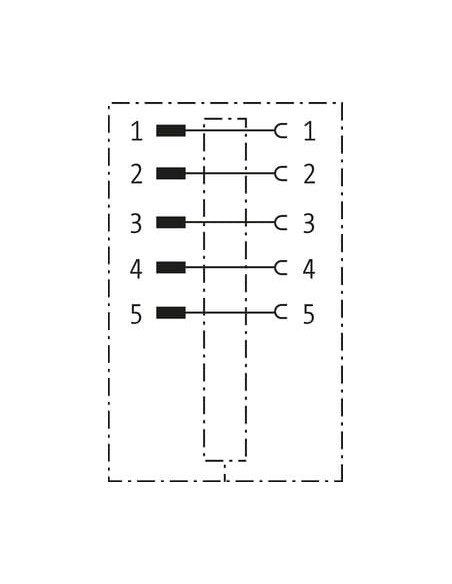

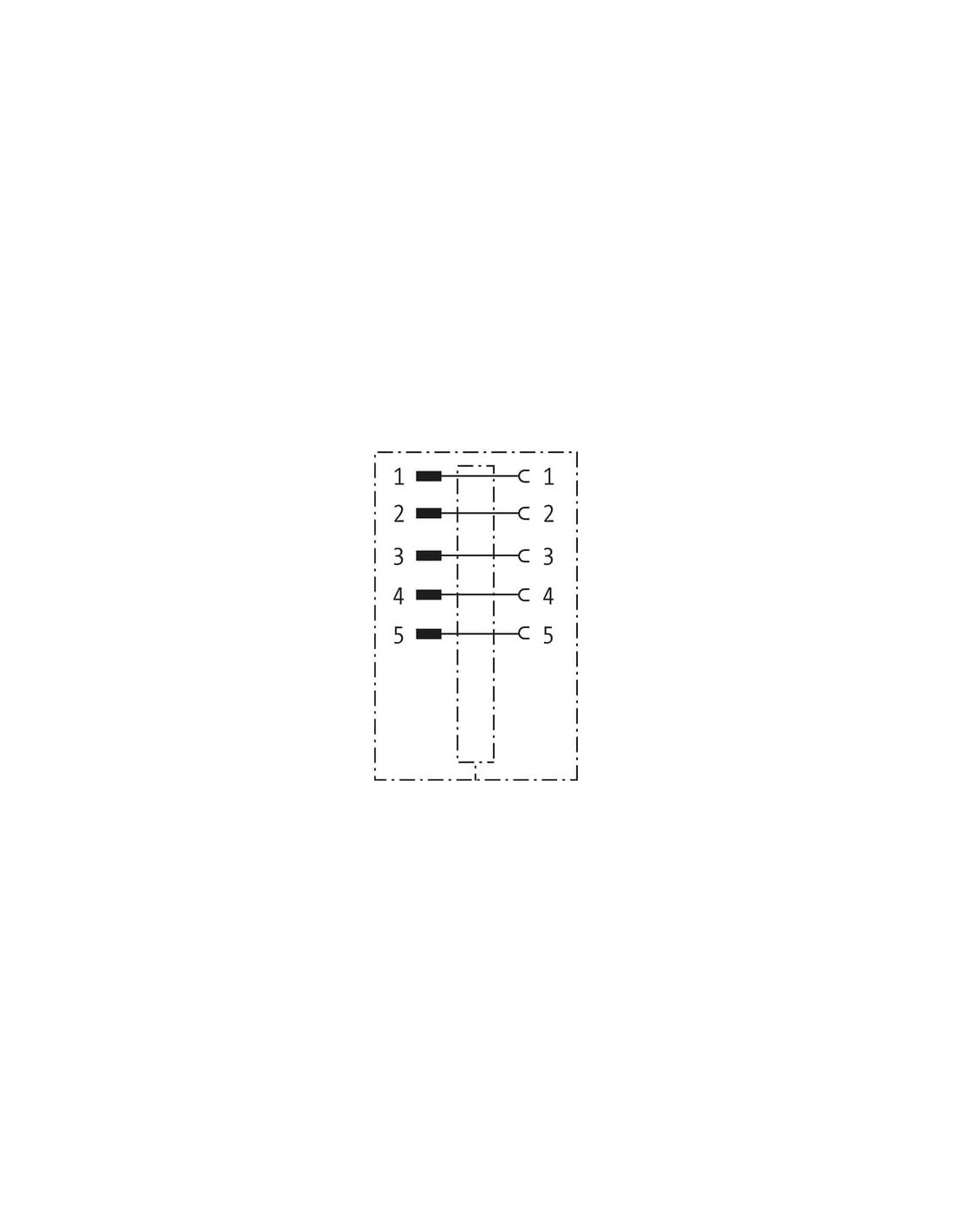

Załączone schematy prezentują wyprowadzenia pinów wtyku oraz gniazda i ułatwiają poprawny montaż i bezbłędne podłączenie w aplikacji, zgodnie ze standardem A-cod.
Złącze panelowe M12 męskie/żeńskie 5-polowe, A-cod to sprawdzone i wszechstronne rozwiązanie dedykowane do profesjonalnych instalacji automatyki, wymagających niezawodnego, bezpiecznego i trwałego połączenia.
