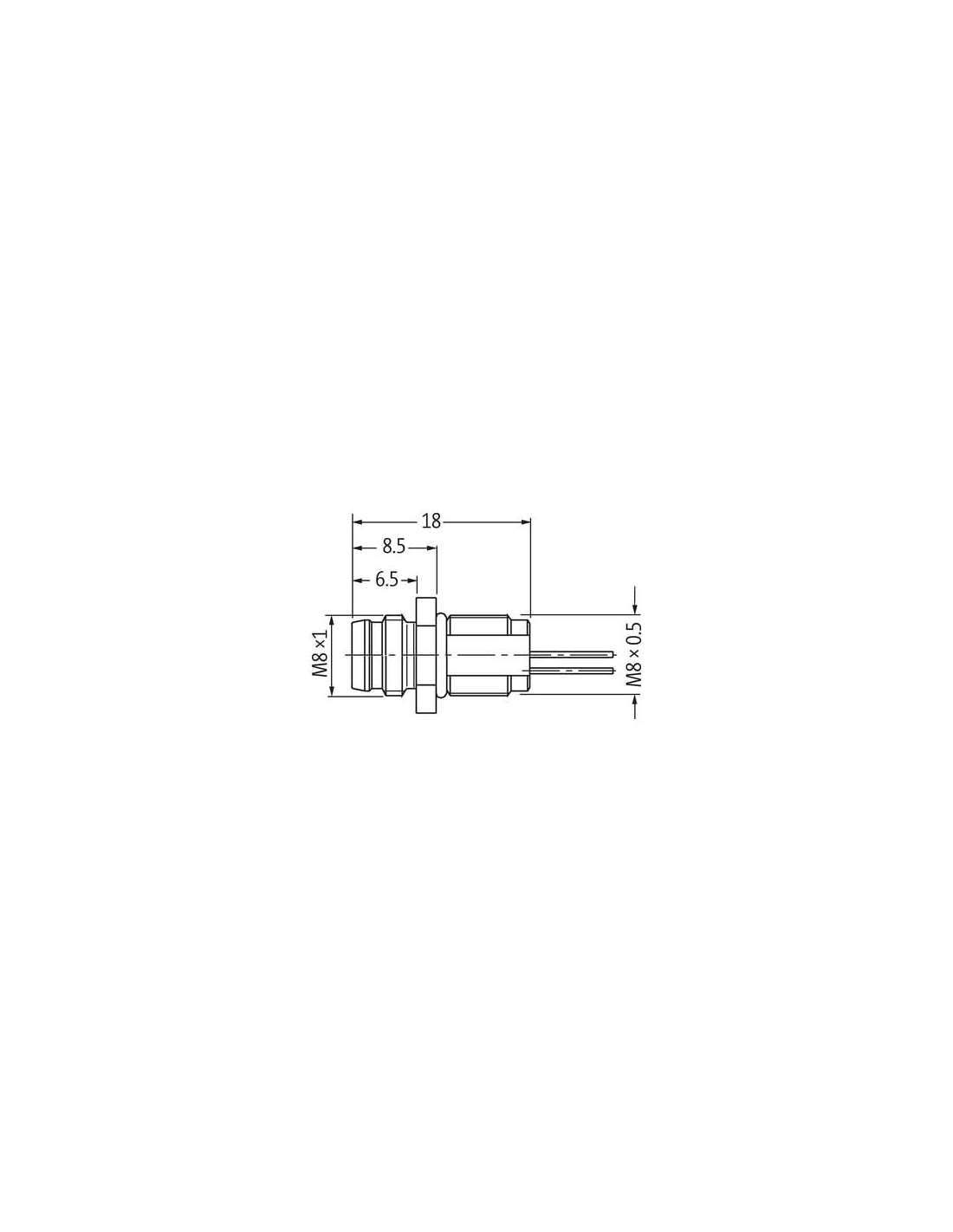

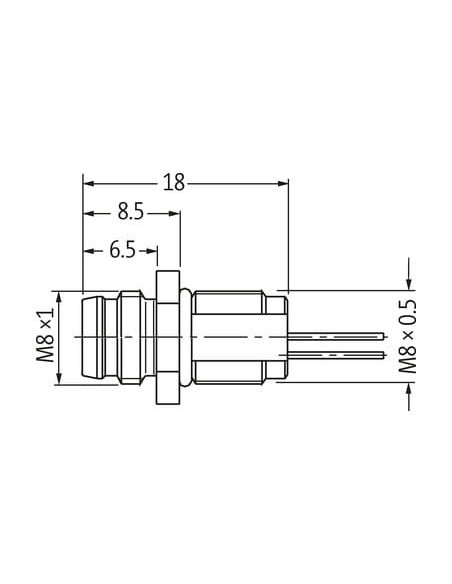

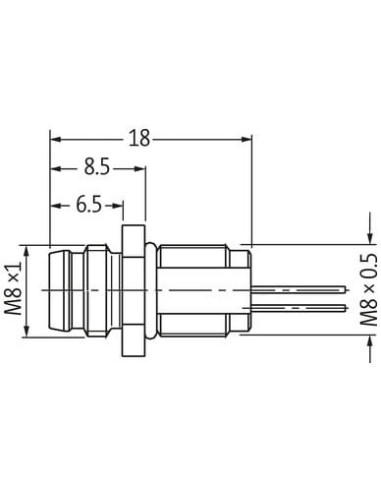

Wtyk z kołnierzem
M8, 3-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał | Mosiądz |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW10 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 970 |
Structure | Cable
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |

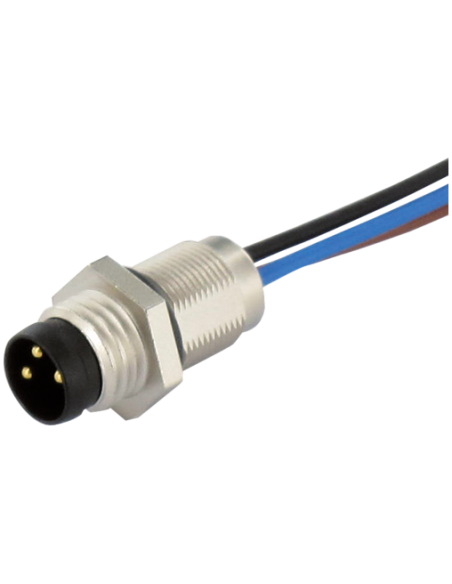

Złącze panelowe M8 męskie, 3-polowe – Przemysłowe rozwiązanie do paneli sterowniczych
Złącze panelowe M8 męskie, 3-polowe (kod produktu: 7000-08551-9700020) to kompaktowy i niezawodny element połączeniowy, przeznaczony do profesjonalnych zastosowań przemysłowych. Dzięki solidnemu wykonaniu oraz wysokiej odporności na czynniki zewnętrzne, złącze zapewnia bezpieczne i trwałe połączenie w instalacjach automatyki, maszynach oraz systemach sterowania.
Solidna konstrukcja – Wytrzymałość na warunki przemysłowe
Obudowa złącza wykonana jest z niklowanego mosiądzu, co zapewnia odporność na uszkodzenia mechaniczne, korozję oraz działanie agresywnych czynników chemicznych. Produkt spełnia wysokie normy szczelności IP66K oraz IP67, co gwarantuje ochronę przed wodą, pyłem i innymi zanieczyszczeniami, nawet podczas intensywnej eksploatacji w trudnych warunkach przemysłowych.
Praktyczny montaż panelowy i szybkie podłączenie
Męskie złącze M8 dedykowane jest do montażu na panelu przednim — wyposażone w gwint M8 x 1, co umożliwia szybki i pewny montaż. Długość przewodu wynosi 0,2 m, co ułatwia instalację w ograniczonych przestrzeniach i zapewnia elastyczność przy integracji z systemami automatyki. Złącze posiada gotowe końcówki przewodów w kolorach brązowym (BN), niebieskim (BU) i czarnym (BK), co ułatwia prawidłowe wykonanie połączeń elektrycznych.
- 3-polowe – idealne do sygnałów sterujących oraz przesyłu zasilania
- Montaż panelowy z zapewnioną szczelnością i odpornością na wibracje
- Zalecany moment dokręcania: 0,4 Nm – bezpieczne i stabilne połączenie
- Brak diody LED – pełna uniwersalność w zastosowaniach
Bezpieczeństwo i niezawodność połączeń
Złącze panelowe M8 gwarantuje niezawodność przesyłu sygnałów i zasilania przy maksymalnym prądzie 4 A oraz napięciu do 60 V AC/DC. Izolacja przewodów wykonana z wysokiej klasy polipropylenu (PP) zapewnia doskonałą ochronę przed przebiciami elektrycznymi oraz odporność na płomień (zgodność z UL 1581 oraz IEC 60332-2-2).
Typowe zastosowania złącza panelowego M8
Ze względu na wysoką trwałość i uniwersalność, złącze M8 znajduje zastosowanie w:
- Automatyce przemysłowej – czujniki, siłowniki, elementy wykonawcze
- Panelach sterowniczych, rozdzielnicach i skrzynkach automatyki
- Maszyny produkcyjne i linie technologiczne
- Systemach transportu wewnętrznego i intralogistyki
- Aplikacjach, gdzie wymagana jest niezawodność połączenia oraz wysoka szczelność
Zalety złącza panelowego M8 męskiego, 3-polowego
- Wysoka odporność na kurz, wodę i substancje chemiczne
- Małe wymiary – umożliwiają montaż w ograniczonych przestrzeniach
- Precyzyjne wykonanie i zgodność z normami przemysłowymi
- Długa żywotność oraz minimalne wymagania serwisowe
Złącze panelowe M8 męskie, 3-polowe, 0,2 m to niezawodne i uniwersalne rozwiązanie, które pozwala na bezpieczne i efektywne realizowanie połączeń elektrycznych w wymagających aplikacjach przemysłowych.
