Męski prosty
MQ15, 4-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P82 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

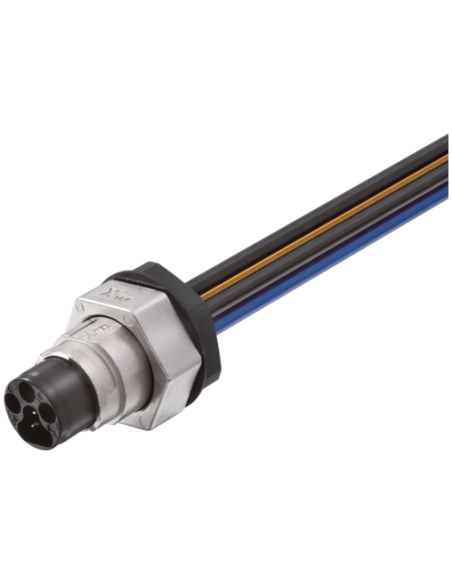

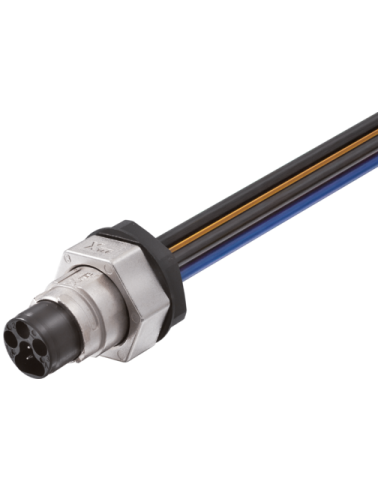

MQ15-X – Gniazdo zasilania męskie ekranowane do montażu przedniego
MQ15-X - gniazdo zasilania męskie ekranowane, przeznaczone do montażu na przednim panelu, to rozwiązanie zaprojektowane z myślą o niezawodnym przesyle energii w wymagających warunkach przemysłowych. Dzięki zastosowaniu ekranowanej obudowy oraz wysokiej jakości komponentów, gniazdo zapewnia bezpieczeństwo i stabilność pracy urządzeń elektrycznych.
Najważniejsze cechy i zalety gniazda MQ15-X
- Męskie złącze z 4-pinami – idealne do przesyłu zasilania trójfazowego z przewodem ochronnym PE
- Ekranowana obudowa z mosiądzu pokrytego niklem – ochrona przed zakłóceniami elektromagnetycznymi
- Bagnetowy system zamykania – szybki, pewny i odporny na wibracje montaż
- Klasa szczelności IP67 (przy włożeniu i dokręceniu) – odporność na kurz i wilgoć, możliwość pracy w trudnych warunkach
- Zakres temperatur pracy od -40°C do +90°C – szerokie możliwości zastosowania również w trudnych warunkach środowiskowych
- Wysoka odporność chemiczna i na oleje – bezpieczeństwo w kontakcie z agresywnymi mediami przemysłowymi
- Przebicia i napięcia znamionowe do 600 V AC, prąd do 16 A – bezpieczny przesył zasilania nawet dla wymagających odbiorników
- Wytrzymałość mechaniczna, minimum 500 cykli wtykowych
- Prosty montaż przedni – łatwość i szybkość instalacji w prefabrykowanych panelach i szafach sterowniczych
Zastosowania i możliwości wykorzystania gniazda MQ15-X
Gniazdo MQ15-X znajduje zastosowanie w aplikacjach przemysłowych, gdzie wymagany jest niezawodny przesył energii oraz wysoka odporność środowiskowa. Jest to komponent dedykowany do instalacji w:
- Szeroko pojętej automatyce przemysłowej
- Maszynach i liniach produkcyjnych, wymagających szybkiego podłączania i odłączania zasilania
- Szafach sterowniczych i rozdzielnicach
- Rozwiązaniach robotycznych
- Systemach zasilania rozproszonego oraz w instalacjach mobilnych
- Aplikacjach wymagających odporności na zakłócenia elektromagnetyczne i wysoką szczelność
Dzięki wysokiej trwałości mechanicznej oraz pewnemu systemowi bagnetowemu gniazdo zapewnia stabilność połączenia nawet w miejscach narażonych na drgania i wibracje. Możliwość doboru różnych długości przewodu pozwala na elastyczne dostosowanie gniazda do wymogów konkretnej instalacji.
Konstrukcja i bezpieczeństwo elektryczne złącza
Czteropinowe złącze (3 fazy + przewód ochronny PE) gwarantuje uniwersalność oraz bezpieczeństwo użytkowania w większości aplikacji niskiego i średniego napięcia. Skręcane, ocynowane przewody miedziane oraz posrebrzane styki zapewniają niską rezystancję połączeń oraz odporność na korozję.
Dzięki wysokiemu stopniowi ochrony IP67 gniazdo nadaje się do zastosowania także w trudnych warunkach środowiskowych i zewnętrznych. Konstrukcja obudowy oraz izolacja spełniają normy IEC 61076-2-116 i IEC 60332-2-2 (odporność na płomień), co dodatkowo zwiększa bezpieczeństwo całej instalacji.
Parametry kablowe i montaż
- Długość przewodu: 0,25 m (inne długości dostępne na życzenie)
- Izolacja przewodów: PVC o podwyższonej wytrzymałości
- Przekrój przewodów: 2,5 mm², klasa skrętki 5
- Identyfikacja żył: 3 x czarny, 1 x zielono-żółty (PE)
- Odporność chemiczna i na benzynę: dobra, zgodność z normą DIN EN 60811-404

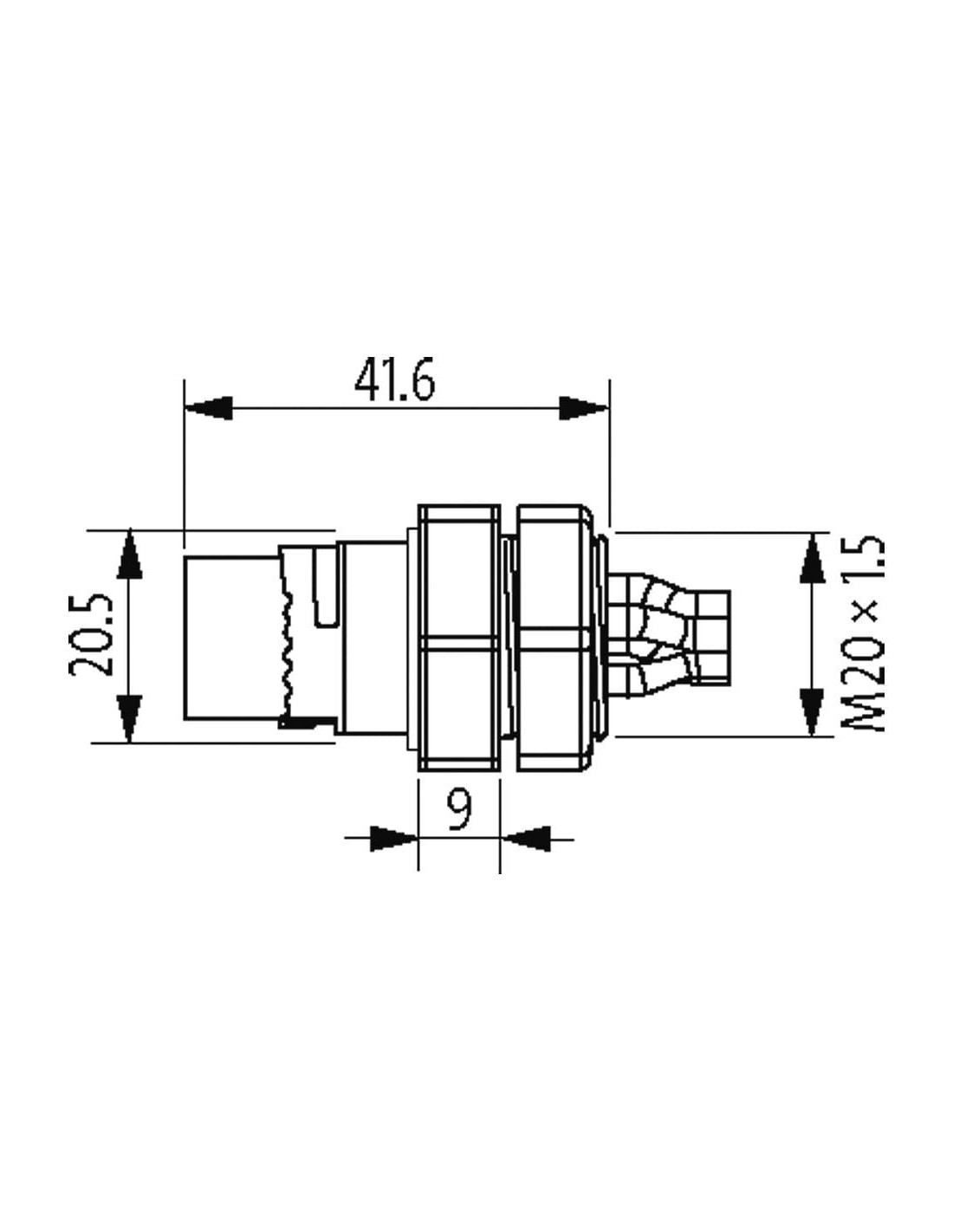

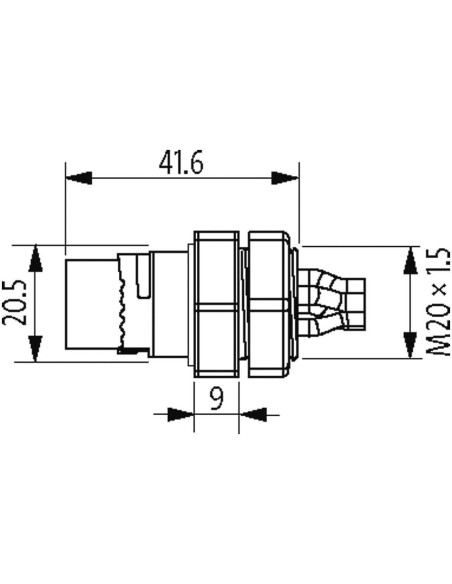

Montaż przedni umożliwia szybkie wprowadzenie złącza do panelu sterującego lub obudowy, a gwint M20 × 1,5 pozwala na solidne zamocowanie.
Podsumowanie
MQ15-X - gniazdo zasilania męskie ekranowane to nowoczesne, niezawodne i odporne na warunki zewnętrzne rozwiązanie do przesyłu energii elektrycznej w instalacjach przemysłowych i automatyki. Solidna konstrukcja, szeroki zakres temperatur pracy oraz uniwersalne zastosowanie sprawiają, że gniazdo sprawdzi się w wielu wymagających aplikacjach.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
