Wtyk płytki drukowanej
Żeński proste
M12, 4-piny
Kodowanie A
Przyłącze lutowane THT

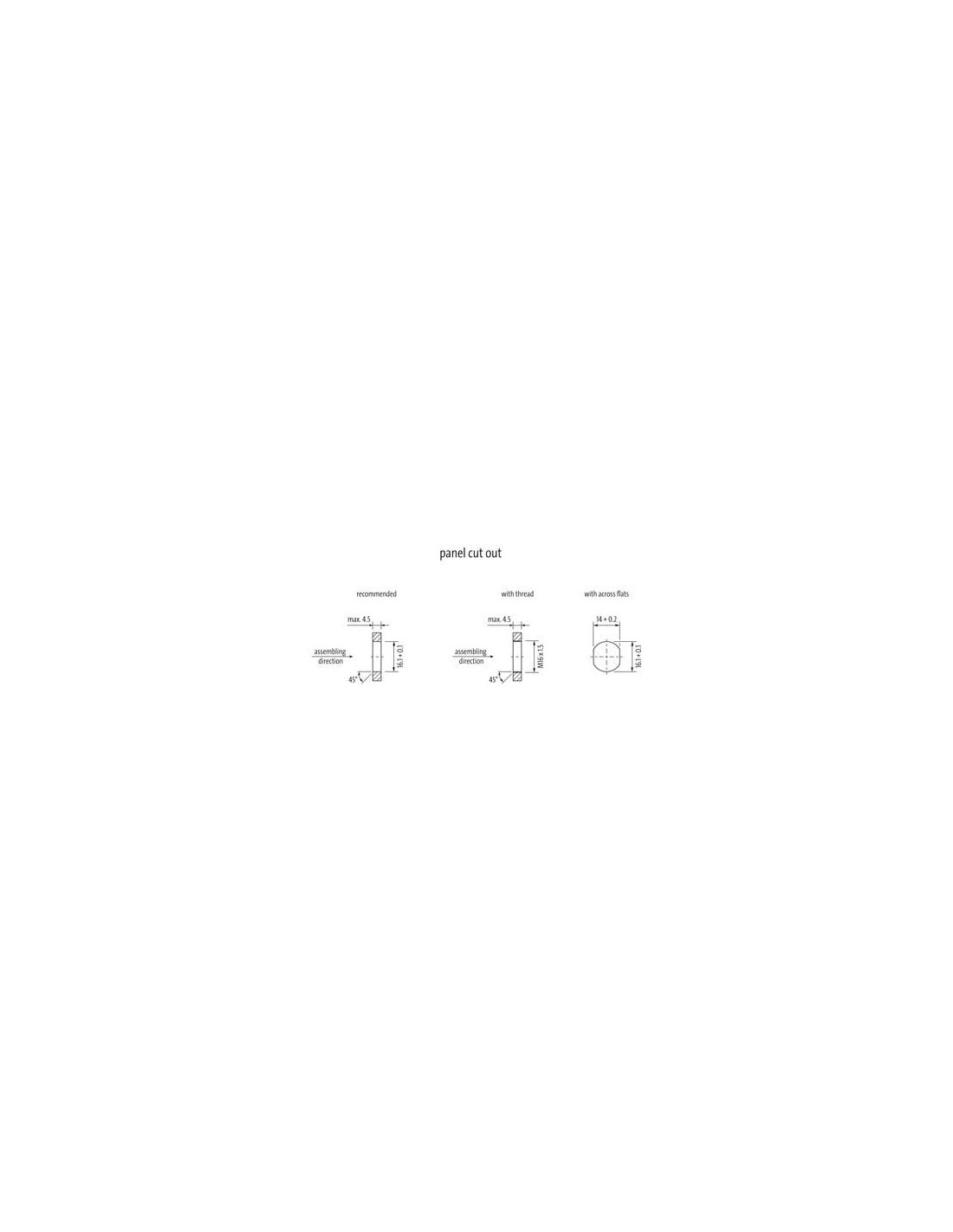

Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |

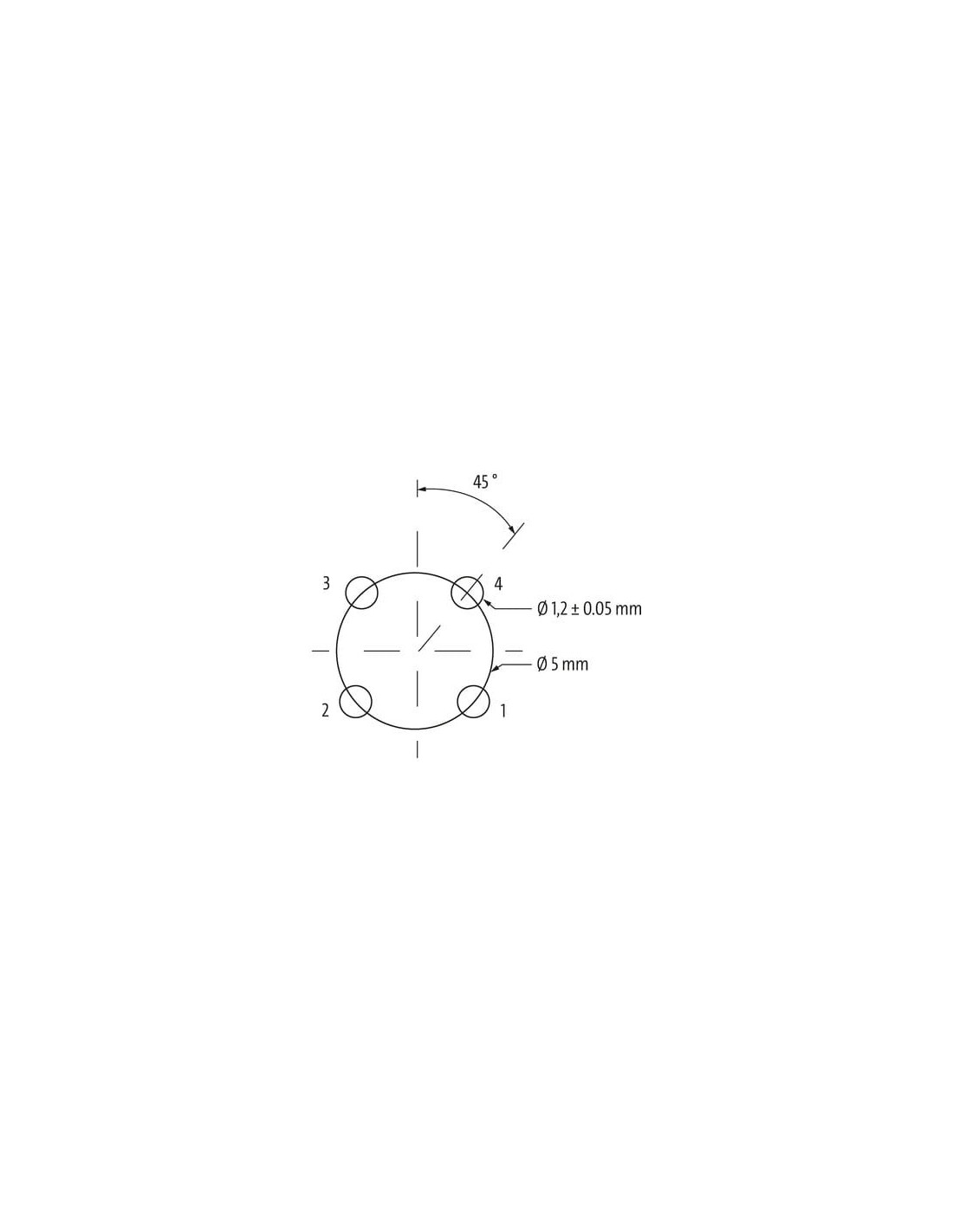

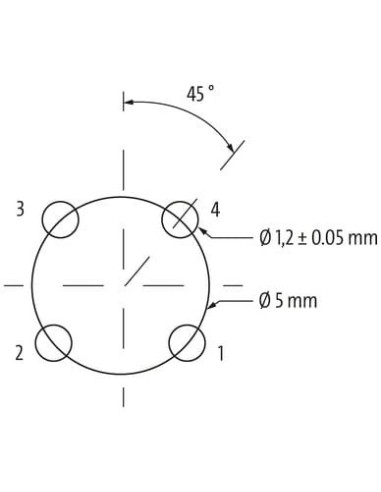

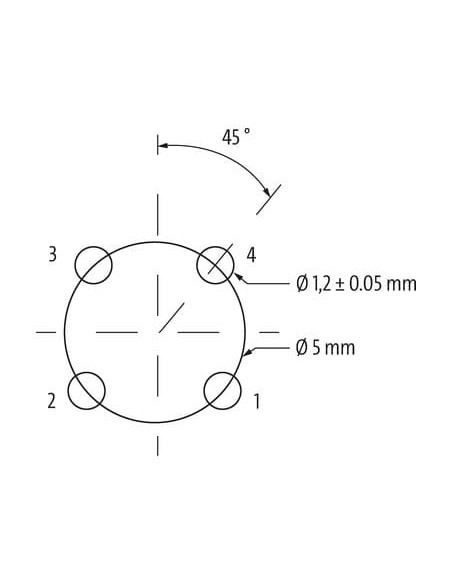

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |

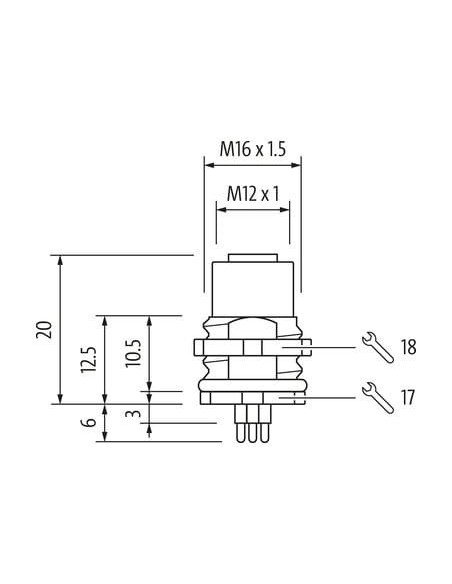

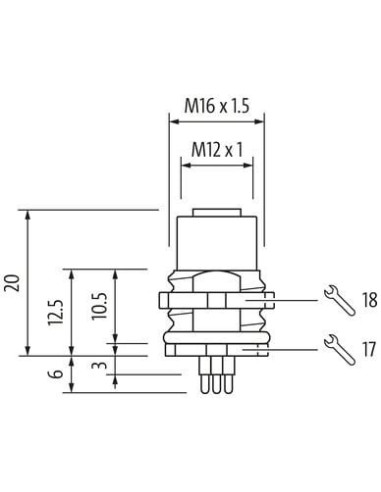

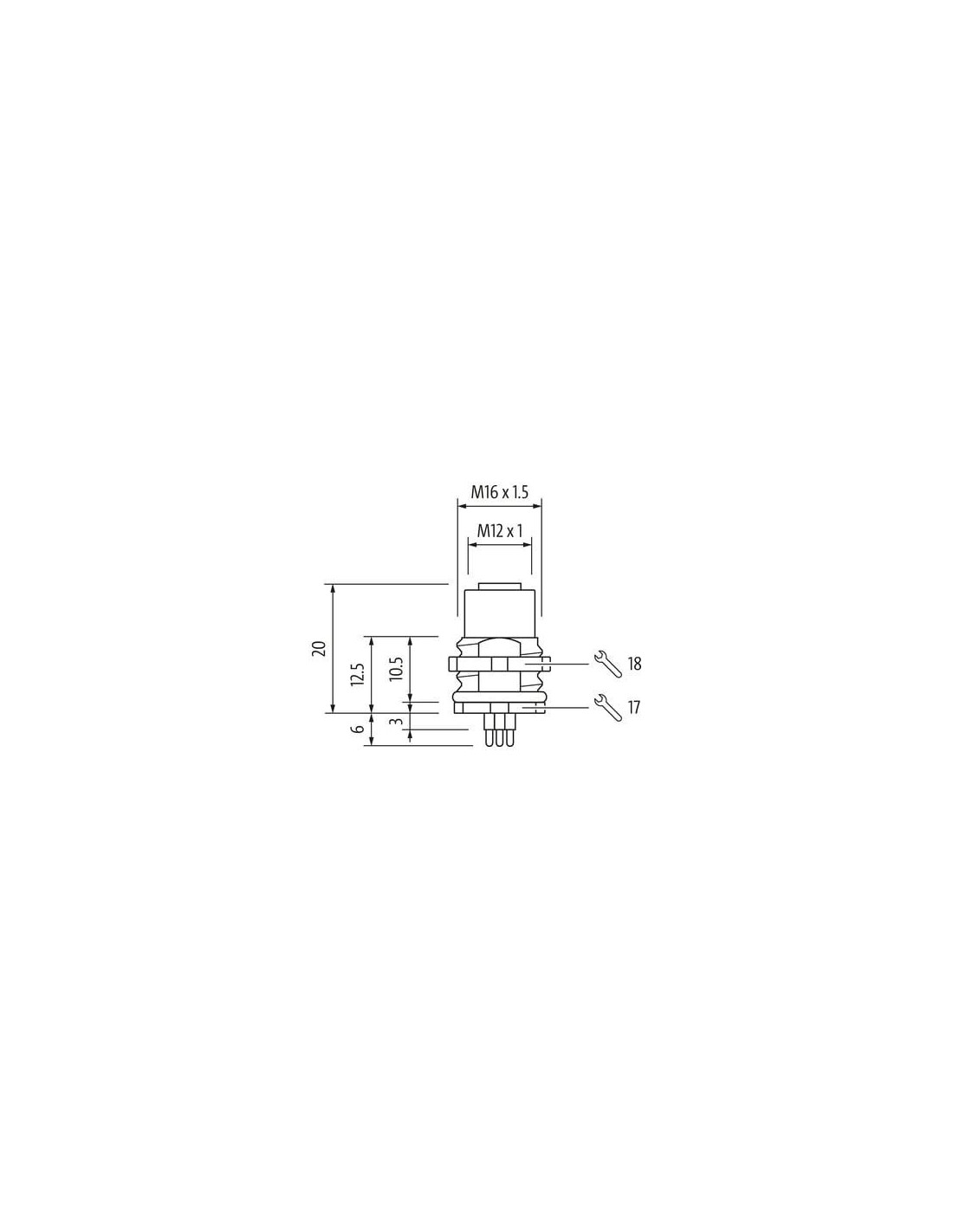

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Gniazdo M12 żeńskie 0° a-cod. 4 piny – idealne rozwiązanie dla automatyki i przemysłu
Gniazdo M12 żeńskie 0° a-cod. z mocowaniem tylnym (kod produktu: 7000-R2214-11A2400) to wysokiej jakości złącze przemysłowe przeznaczone do szerokiego zakresu zastosowań w systemach automatyki, maszynach oraz panelach sterowniczych. Produkt spełnia rygorystyczne standardy branżowe, gwarantując trwałość, niezawodność i bezpieczeństwo pracy.
Charakterystyka i zalety złącza M12 4-pin A-codowanego
To gniazdo M12 A-codowane zostało zaprojektowane z myślą o zastosowaniach, które wymagają odporności na czynniki środowiskowe oraz wysokiej ochrony mechanicznej i elektrycznej. Wersja z prostym, tylnym montażem ułatwia instalację w panelach i obudowach urządzeń.
- Solidna powłoka niklowana zapewnia odporność na korozję i długą żywotność, nawet w trudnych warunkach przemysłowych.
- Pozłacane styki charakteryzują się niską rezystancją przejściową oraz dużą odpornością na ścieranie, co przekłada się na niezawodne przewodzenie sygnałów i zasilania.
- Stopień ochrony IP67 oznacza, że gniazdo jest odporne na pył oraz krótkotrwałe zanurzenie w wodzie – sprawdzi się zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
- Typowe zastosowanie to łączenie czujników, systemów sterowania, komponentów automatyki oraz aplikacji wymagających szybkiego i stabilnego połączenia elektrycznego.
Zastosowanie gniazda M12 4-pin w systemach przemysłowych
Gniazda M12 znajdują szerokie zastosowanie w:
- systemach czujników i siłowników automatyki przemysłowej,
- panelach sterowania maszyn oraz linii produkcyjnych,
- układach transmisji sygnałów i zasilania urządzeń,
- połączeniach mobilnych maszyn i urządzeń transportowych,
- aplikacjach wymagających odporności na wilgoć i zapylenie.
Montaż na tylnym panelu umożliwia wygodne i stabilne mocowanie w różnych konfiguracjach technicznych paneli oraz obudów, zapewniając jednocześnie prosty dostęp do złącza od zewnątrz.
Główne cechy techniczne i montażowe złącza M12 żeńskiego
4-pinowe gniazdo M12 z kodowaniem A wyposażone jest w przyłącze lutowane THT, dedykowane do montażu przewlekanego na płytkach drukowanych. Szczelna konstrukcja chroni połączenie przed zanieczyszczeniem oraz uszkodzeniem mechanicznym. Dodatkowo, montaż z zabezpieczeniem przeciwwstrząsowym gwarantuje stabilność nawet w miejscach narażonych na drgania.
- wytrzymałość mechaniczna dzięki solidnej konstrukcji i materiałom wysokiej jakości,
- bezpieczne połączenie – wysoka rezystancja izolacji oraz ochrona przed zabrudzeniem,
- zakres temperatur pracy: -40°C aż do +85°C, co pozwala na stosowanie w różnych warunkach środowiskowych,
- precyzyjne mocowanie dzięki gwintowi M12 x 1 oraz dołączonym elementom montażowym.
Dlaczego warto wybrać złącza M12 żeńskie do przemysłu?
Złącza M12 są standardem w przemyśle automatyki i oferują szybkie, pewne oraz trwałe połączenie układów elektrycznych. Gniazdo 7000-R2214-11A2400 to sprawdzone rozwiązanie do instalacji wymagających wysokiej odporności oraz niezawodności na wiele lat użytkowania.
