Wtyk z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie

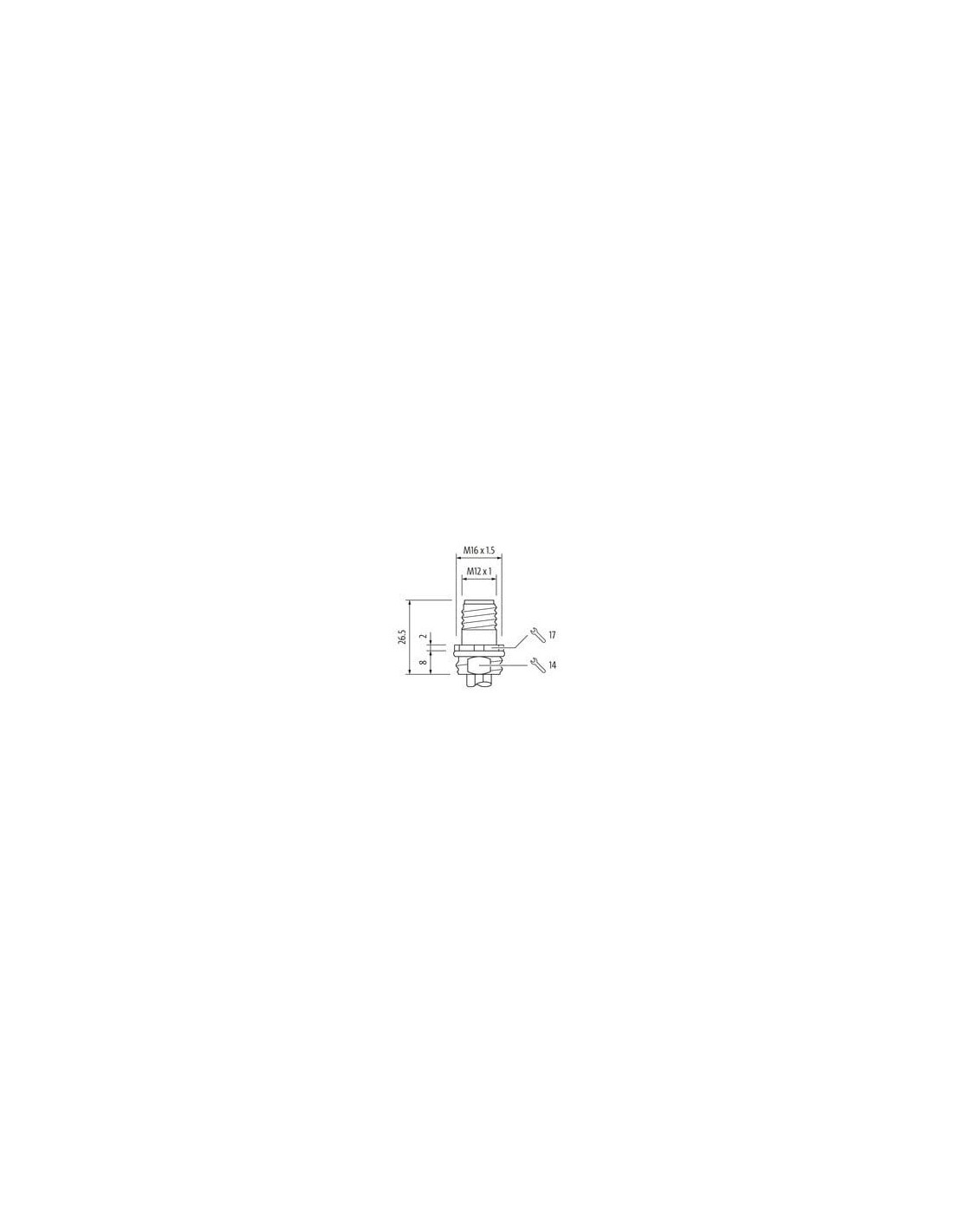

| Gwint montażowy | M16 x 1.5 |

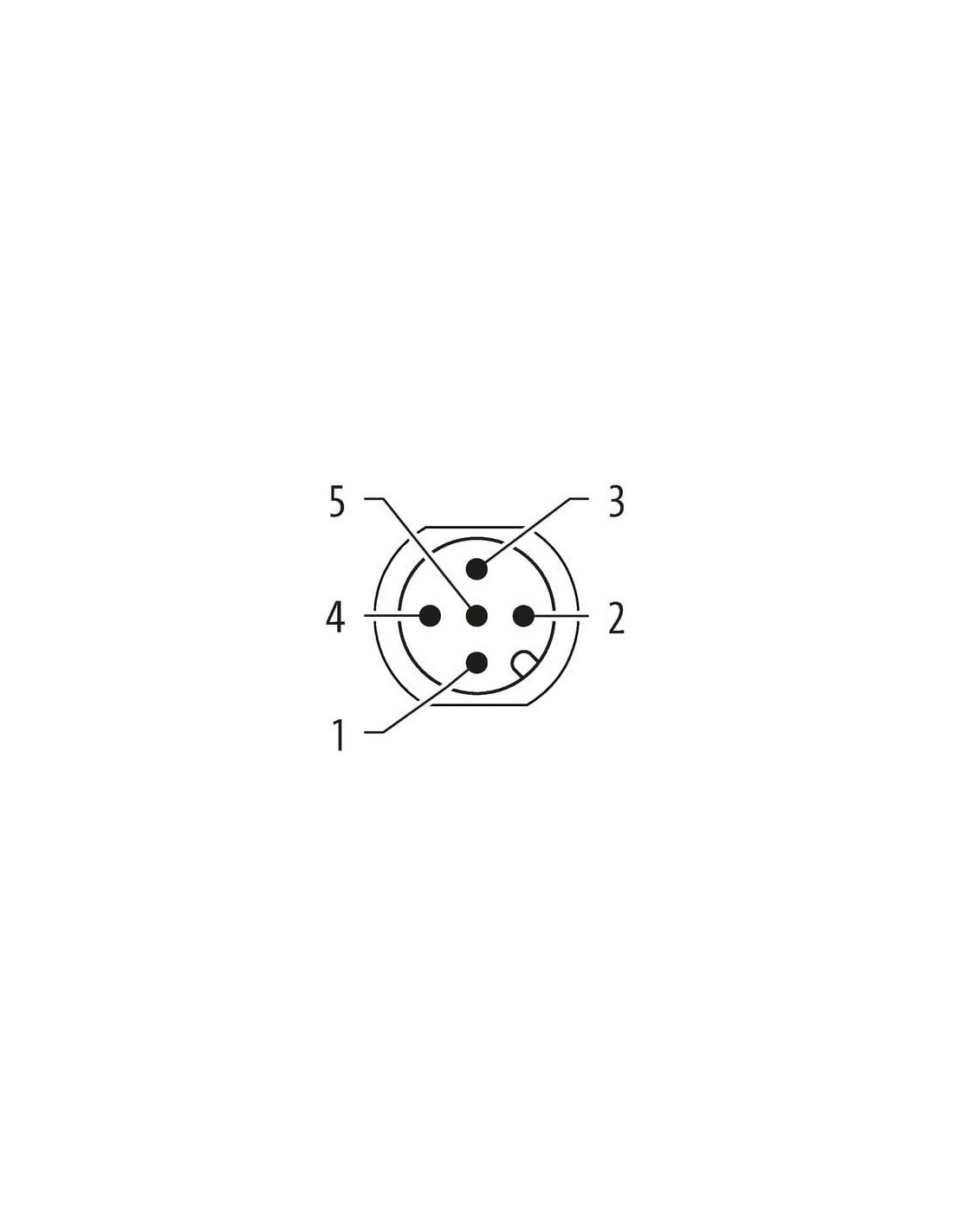

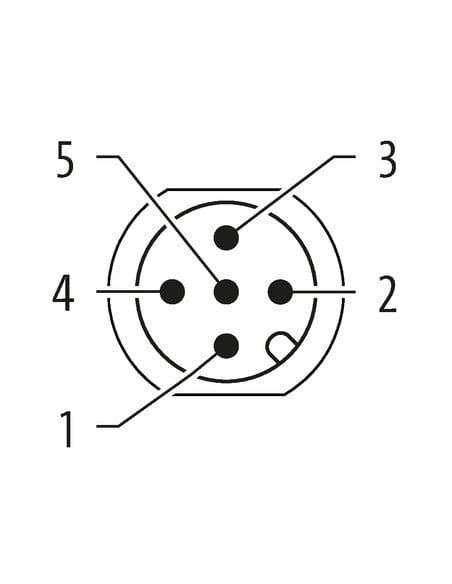

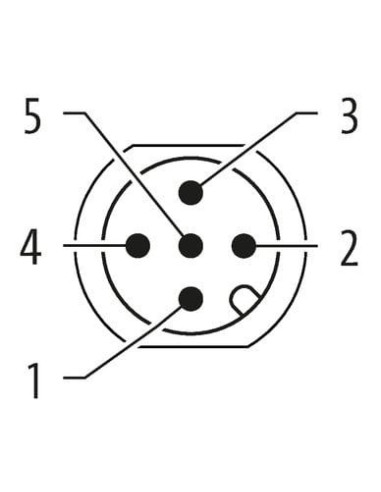

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 975 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M12 męskie A-kodowane 5-pinowe z kablem 0,2 m – do zastosowań przemysłowych
Złącze panelowe M12 męskie o kodowaniu A, wykonane w wariancie 5-pinowym z gotowym przewodem o długości 0,2 metra, stanowi niezawodne i wszechstronne rozwiązanie do szybkiego oraz trwałego łączenia elementów automatyki przemysłowej, urządzeń sterujących oraz instalacji maszynowych. Produkt sygnowany kodem 7000-13521-9750020 znajduje szerokie zastosowanie przy budowie i modernizacji systemów sterowania, przesyłu sygnałów oraz zasilania w środowiskach o podwyższonych wymaganiach odpornościowych.
Mocna i trwała konstrukcja – odporność na warunki przemysłowe
Obudowa złącza wykonana jest z cynkowego odlewu ciśnieniowego pokrytego niklem, co gwarantuje wysoką odporność na korozję, uszkodzenia mechaniczne i wpływ czynników zewnętrznych. Uszczelnienie o stopniu ochrony IP67 zapewnia pełną ochronę przed kurzem oraz immersją w wodzie do głębokości 1 metra, dzięki czemu złącze doskonale sprawdza się nawet w wymagających warunkach przemysłowych.
Zakres temperatur pracy wynoszący od -25°C do 85°C pozwala na stosowanie złącza zarówno w halach produkcyjnych, jak i na zewnątrz budynków. Wytrzymałość na prąd roboczy do 4 A oraz napięcie do 125 V umożliwia bezpieczną transmisję sygnałów oraz zasilania.
Precyzyjne połączenia i łatwy montaż panelowy
Złącze wyposażone jest w gwint montażowy M16 x 1,5, umożliwiający szybki montaż na przednim panelu urządzeń, oraz gwint złącza M12 x 1 z momentem dokręcającym 0,6 Nm. 5-pinowa konfiguracja przewodów oferuje pełen wachlarz możliwości przesyłu sygnałów lub zasilania.
- Wersja panelowa – szybka instalacja i integracja z płytami frontowymi maszyn oraz szaf sterowniczych
- Zmontowany przewód typu PUR o maksymalnej odporności na ścieranie, zginanie i środki chemiczne
- Skrętka miedziana, ocynkowana – niskie straty przesyłu i wysoka odporność na zakłócenia elektromagnetyczne
- Przypisanie kolorów przewodów ułatwiające szybką identyfikację wyprowadzeń
Typowe zastosowania złącza M12 panelowego 5-pinowego
To złącze M12 znajduje zastosowanie w:
- automatyce zakładów produkcyjnych
- robotyce i systemach przenośnikowych
- instalacjach sterowania maszyn CNC
- modernizacji szaf rozdzielczych i paneli operatorskich
- przemysłowych systemach czujnikowych
Wytrzymałość mechaniczna oraz uniwersalność kodowania A sprawiają, że stanowi standardowe rozwiązanie dla sygnałów analogowych, cyfrowych oraz magistrali komunikacyjnych.
Bezpieczeństwo i kompatybilność z normami
Złącze panelowe M12 męskie 5-pinowe A-kodowane spełnia wymogi międzynarodowych norm dotyczących bezpieczeństwa i odporności środowiskowej, takich jak IP67 (EN IEC 60529) oraz stopień ochrony NEMA 3, 4, 6P. Oznacza to możliwość zastosowania w instalacjach odpornych, wszędzie tam, gdzie niezawodność połączenia i ochrona przed wpływem czynników zewnętrznych są priorytetem.
