Wtyk płytki drukowanej
Żeński proste
M12, 3-piny
Kodowanie A
Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

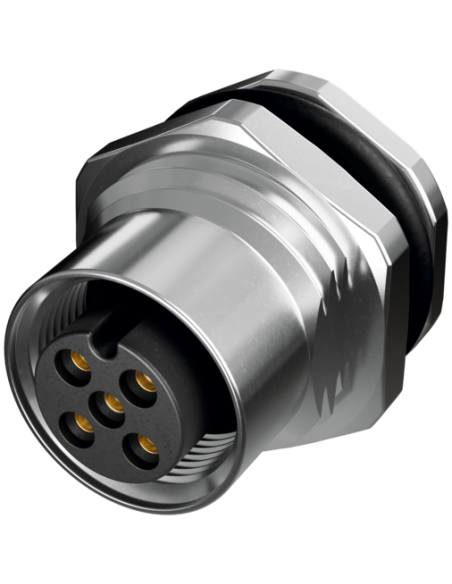

Gniazdo M12 żeńskie 0° A-kodowane – mocowanie tylne | 7000-R2213-11A2400
Gniazdo M12 żeńskie z prostym wyprowadzeniem pinów, przeznaczone do montażu na tylnym panelu, to niezawodne rozwiązanie wykorzystywane w automatyce przemysłowej, systemach sterowania oraz w maszynach. Dzięki zastosowaniu 3 złoconych pinów i kodowaniu typu A, złącze oferuje pewny kontakt elektryczny oraz szeroką kompatybilność z typowymi czujnikami, siłownikami i elementami wykonawczymi.
Zastosowania i zalety gniazda M12 panelowego
Gniazdo M12 A-kodowane to popularny wybór w środowiskach przemysłowych, gdzie wymagane są niezawodne połączenia sygnałowe lub zasilające, odporne na zakłócenia i wstrząsy. Dzięki trwałej konstrukcji i wysokiej klasie szczelności IP67, złącze zapewnia bezpieczną pracę nawet w trudnych warunkach – w obecności pyłu, wilgoci czy olejów przemysłowych. Sprawdza się m.in. w:
- Automatyce przemysłowej – montaż na szafach sterowniczych, panelach maszyn i urządzeniach produkcyjnych
- Robotyce – połączenia sensorów i efektorów
- Technice transportowej – automatyka pojazdów AGV, linie przenośników
- Systemach bezpieczeństwa – podłączenia kurtyn i barier świetlnych
Budowa i odporność gniazda M12 do montażu panelowego
Wytrzymała metalowa obudowa (stop miedzi, niklowana) zapewnia ochronę mechaniczną oraz odporność na korozję. Złącze przystosowane jest do lutowania na płytce PCB (technologia THT), co gwarantuje stabilne umocowanie i bezpieczną eksploatację nawet przy intensywnych wibracjach oraz dynamicznych zmianach temperatury (-40 °C do 85 °C).

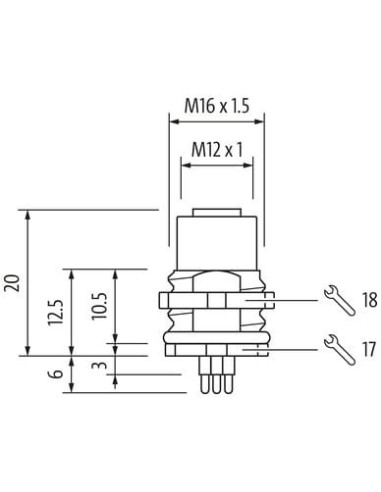

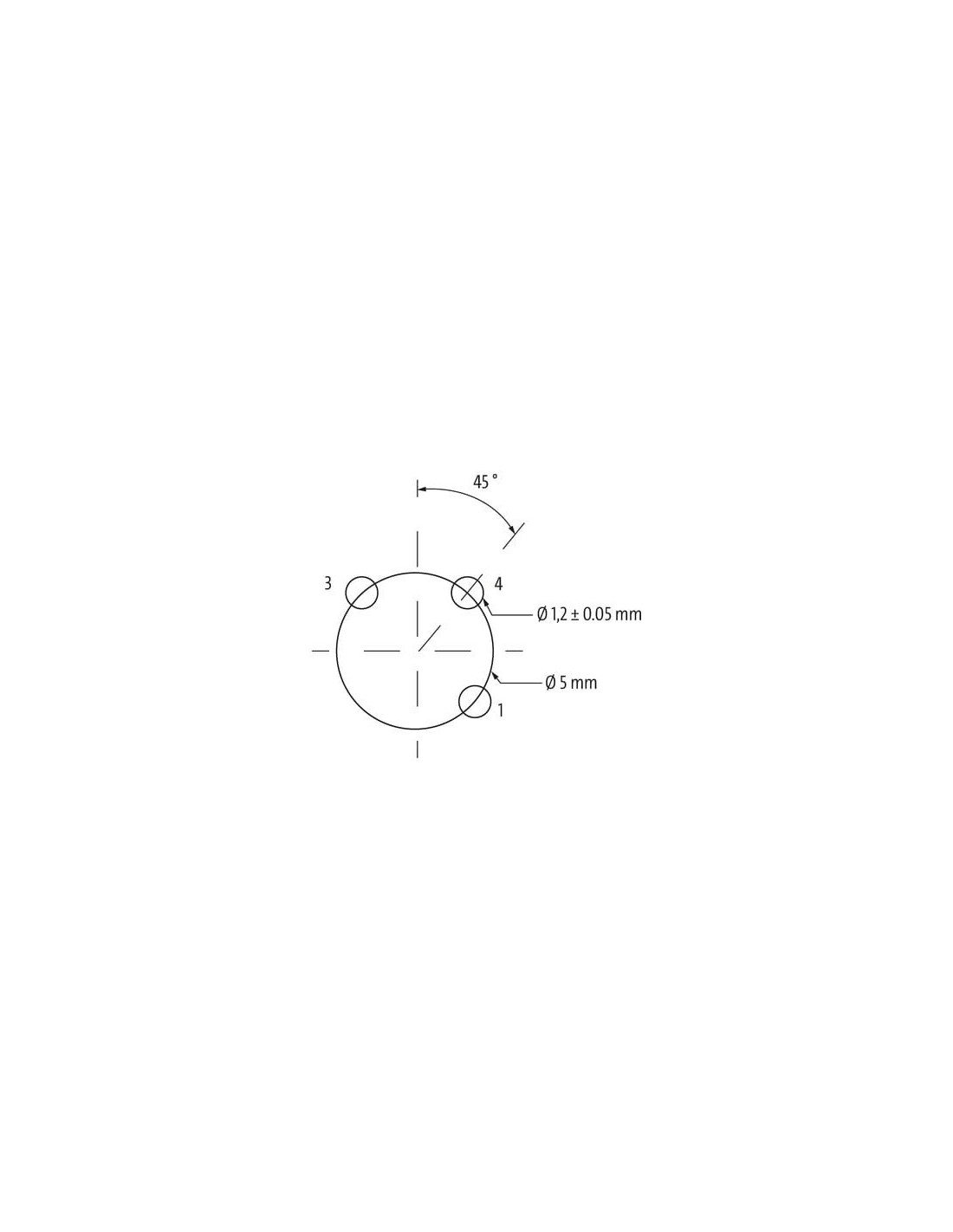

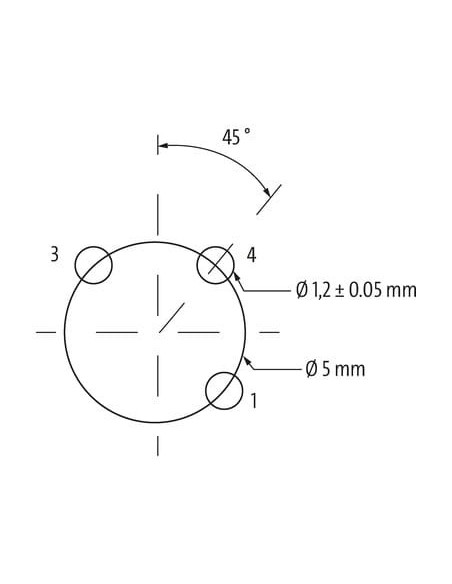

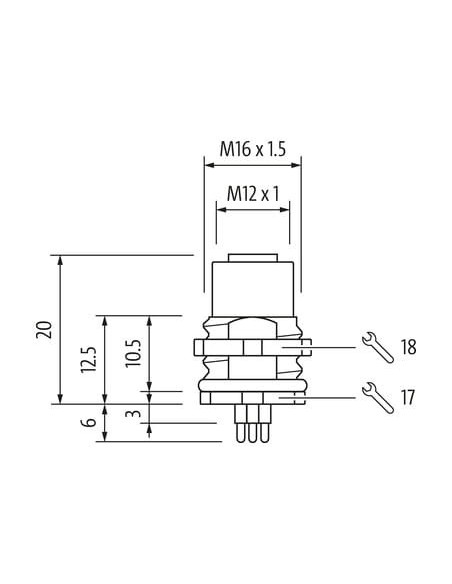

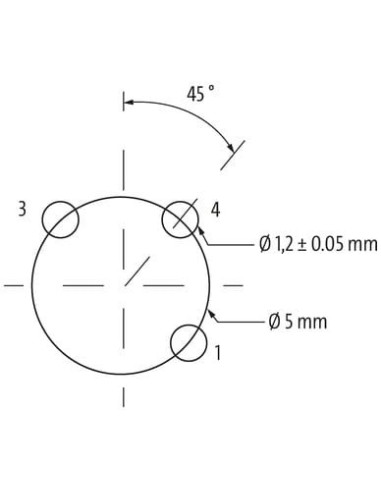

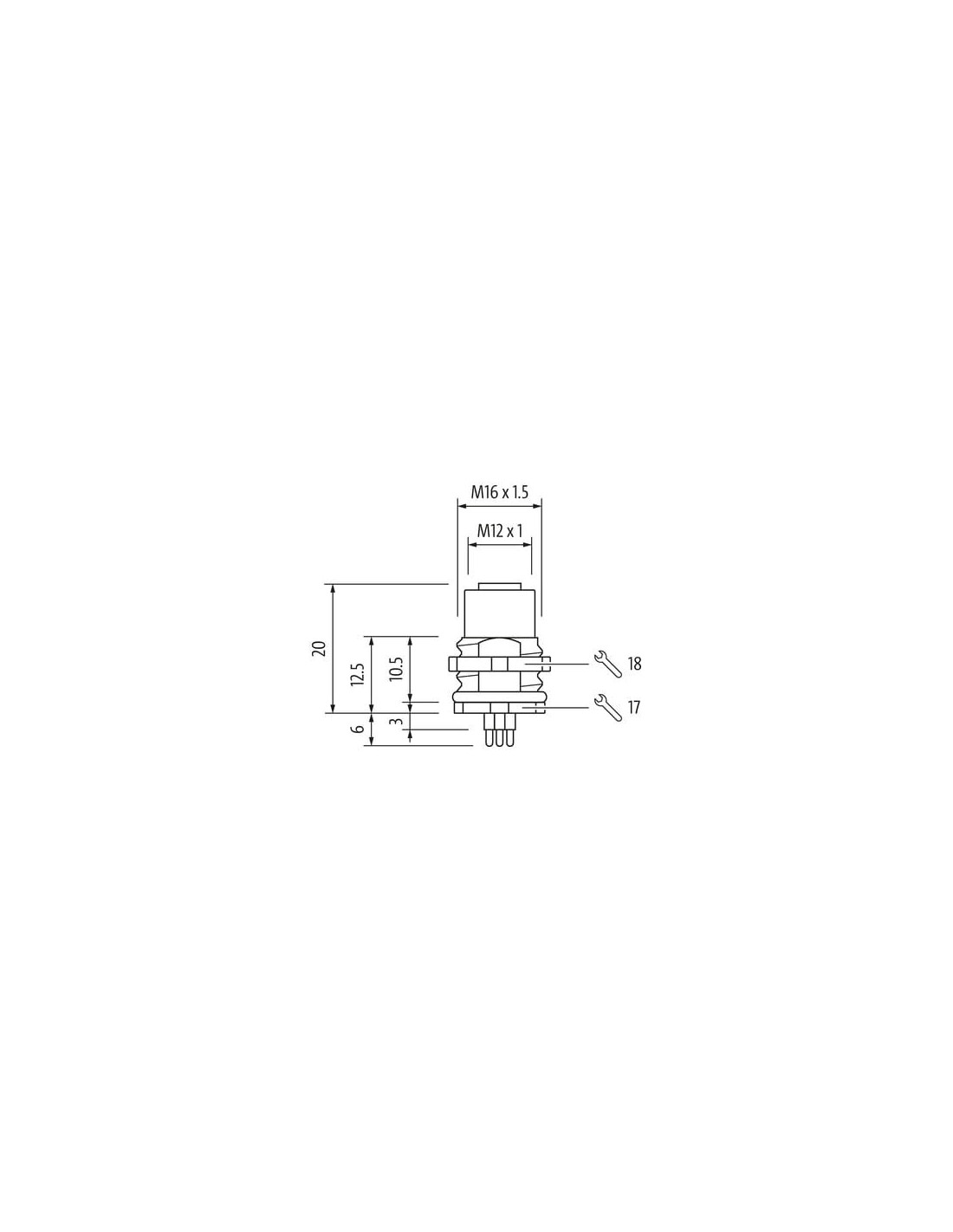

Dzięki precyzyjnie określonym wymiarom gwintu oraz panelowym wycięciom (widocznym na rysunkach technicznych), montaż gniazda do obudowy urządzenia jest prosty i pewny. Szczególną uwagę zwrócono na zabezpieczenie przed przypadkowym odkręceniem oraz zapewnienie zgodności z normami przemysłowymi.
Typowe cechy techniczne i przewagi stosowania gniazda M12 (A-kodowane)
- Kodowanie A – zapewnia uniwersalność połączeń w standardowych aplikacjach sygnałowych i zasilających
- 3 piny – typowa liczba dla czujników i wyłączników krańcowych
- Złocone styki – zwiększona odporność na korozję i niezawodność kontaktu
- Stopień ochrony IP67 – szczelność względem pyłu i krótkotrwałego zanurzenia w wodzie
- Montaż panelowy (tylny) – redukuje ryzyko uszkodzeń mechanicznych złącza
- Odporność na wstrząsy – dedykowane do środowisk o dużej dynamice ruchu
Podsumowanie – gniazdo M12 żeńskie do zastosowań przemysłowych
Gniazdo M12 panelowe to doskonały wybór do niezawodnych i odpornych na warunki przemysłowe połączeń sygnałowych oraz zasilających. Jego uniwersalność, łatwość montażu oraz możliwość pracy w trudnych warunkach środowiskowych sprawiają, że znajduje zastosowanie w każdym nowoczesnym systemie automatyki.
