Gniazdo z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | vermessingt |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12 żeńskie 5-polowe z przewodem 0,2 m – profesjonalne rozwiązanie do automatyki
Złącze panelowe M12 żeńskie 5-polowe z przewodem o długości 0,2 metra to wysokiej jakości komponent przeznaczony do zastosowań w wymagających środowiskach przemysłowych. Dzięki swojej wszechstronności oraz solidnej konstrukcji zapewnia niezawodność i długotrwałą pracę w warunkach wymagających szczelności oraz odporności na czynniki mechaniczne i chemiczne.
Zastosowanie złączy panelowych M12 w przemyśle
Złącza typu M12 należą do najczęściej wykorzystywanych złączy w automatyce przemysłowej, robotyce, maszynach produkcyjnych oraz systemach czujników i aktuatorów. Zapewniają stabilne i bezpieczne połączenia sygnałowe oraz zasilające w aplikacjach, gdzie liczy się odporność na wibracje, szczelność i szybka instalacja. Są stosowane m.in. w:
- systemach sterowania automatycznego,
- czujnikach i elementach wykonawczych,
- maszynach produkcyjnych,
- aplikacjach transportowych i logistycznych,
- systemach pomiarowych i monitoringu.
Wytrzymała konstrukcja odporna na czynniki zewnętrzne
Obudowa wykonana z cynkowego odlewu ciśnieniowego, pokryta niklowaniem, gwarantuje nie tylko trwałość i odporność na uszkodzenia mechaniczne, ale także zabezpiecza przed korozją nawet w trudnych warunkach eksploatacyjnych. Stopień ochrony IP67 pozwala na zastosowanie złącza w środowiskach wilgotnych i zapylonych.
Pozłacane styki zapewniają wysoką przewodność i niską rezystancję styków, co przekłada się na minimalizację strat sygnału oraz wyeliminowanie zjawiska iskrzenia podczas pracy.
Wygodny montaż panelowy i łatwa instalacja

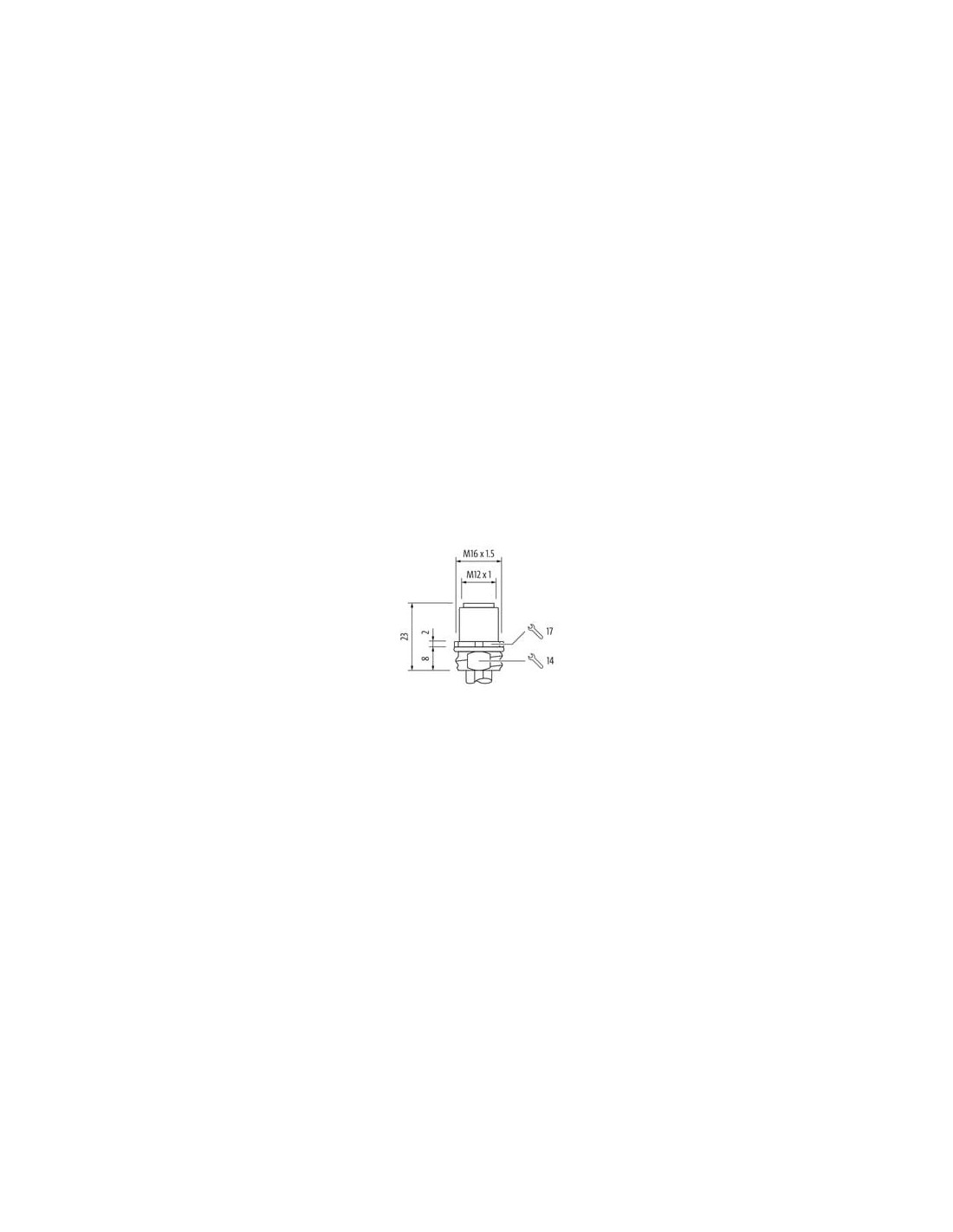

Złącze panelowe wyposażone jest w gwint M16 x 1,5 oraz montażowy kołnierz, co umożliwia szybkie i pewne zamocowanie w panelach sterowniczych czy obudowach urządzeń. Przykręcana konstrukcja oraz oznaczenia na przewodach zapewniają intuicyjną i niezawodną instalację oraz podłączenie.
Parametry techniczne – bezpieczeństwo i niezawodność pracy

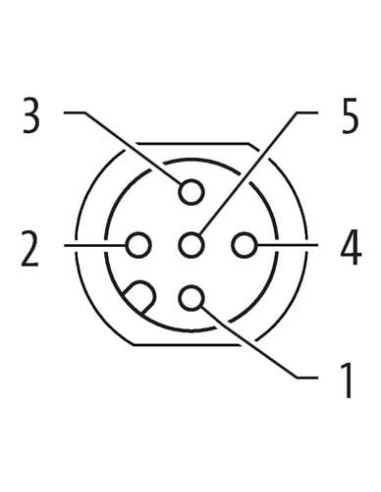

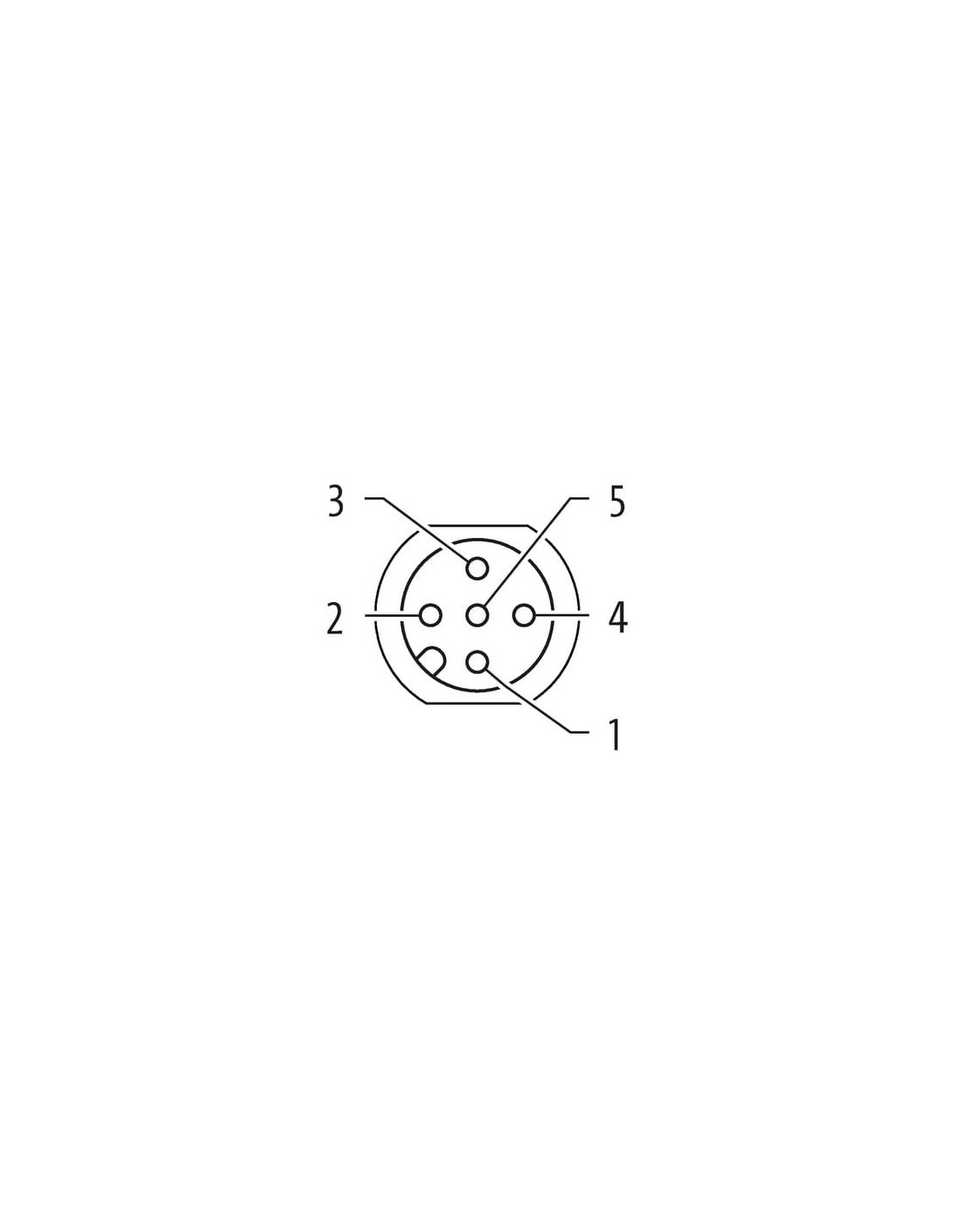

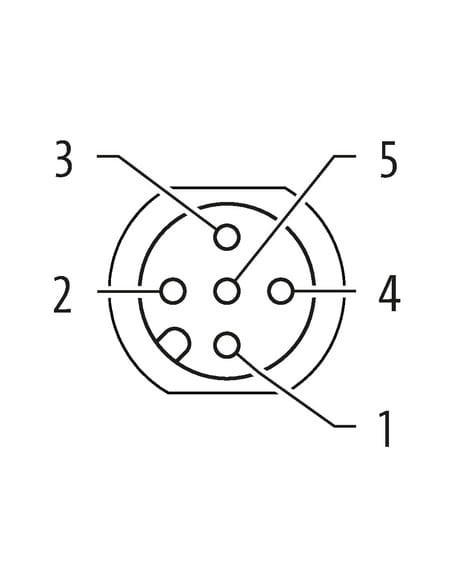

- 5-pinowe złącze żeńskie M12 – zgodność z normą DIN EN 61076-2-101 (M12),
- Przewód o długości 0,2 m z oznaczeniem żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY),
- Prąd maksymalny na styk: 4 A, napięcie robocze do 125 V,
- Temperatura pracy: od -25°C do 85°C,
- Materiały odporne na działanie olejów, benzyny i środków chemicznych,
- Izolacja z wysokojakościowego PUR – odporność na ścieranie i zginanie.
Zalety złącza panelowego M12 żeńskiego 5-pinowego
- Uniwersalność – szerokie spektrum zastosowań w różnych gałęziach przemysłu,
- Odporność na uszkodzenia – solidna obudowa, pozłacane styki i stabilna blokada gwintowana,
- Wysoka szczelność IP67 – ochrona przed wilgocią, pyłem i ciekłymi substancjami,
- Łatwy i szybki montaż panelowy – oszczędność czasu podczas instalacji,
- Bezpieczeństwo połączeń – zgodność z wymaganiami UL 50E oraz szeroka wytrzymałość temperaturowa.
Podsumowanie – złącze panelowe M12 do wymagań współczesnej automatyki
Panelowe gniazdo M12 – 5-polowe z przewodem 0,2 metra stanowi niezawodne rozwiązanie do zastosowań przemysłowych, gdzie niezbędna jest trwałość, odporność na trudne warunki środowiskowe oraz bezawaryjne i szybkie podłączenie przewodów sygnałowych lub zasilających. Produkt ten sprawdzi się zarówno w nowych instalacjach, jak i przy pracach modernizacyjnych, gwarantując długą żywotność i bezpieczeństwo działania całego systemu.
