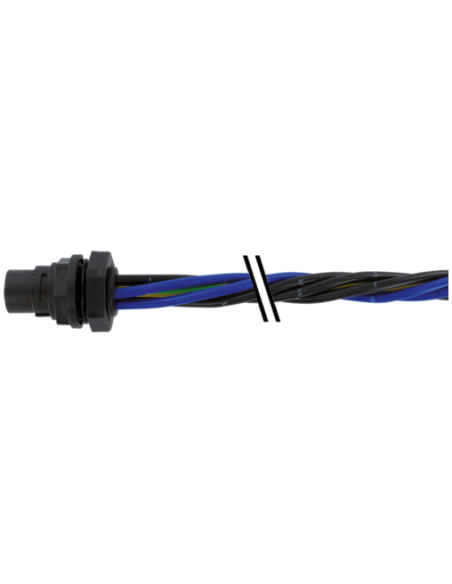

Wtyk z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie

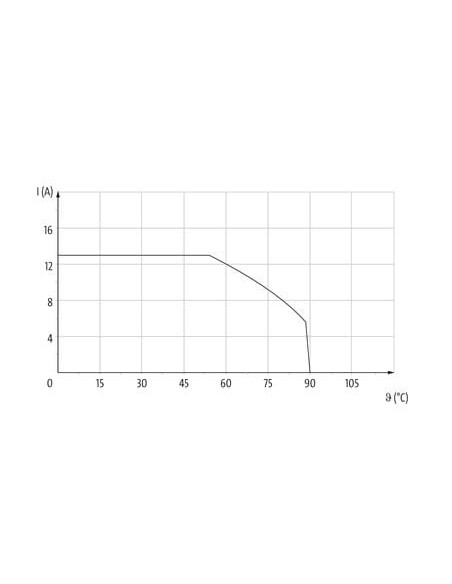

| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 13 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

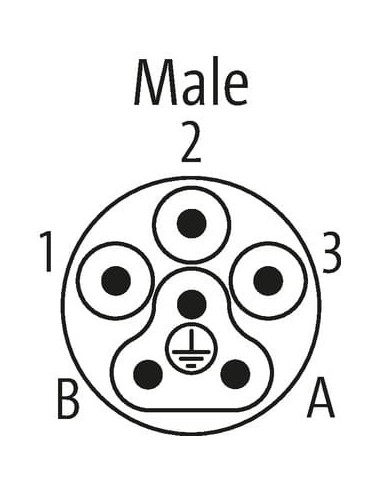

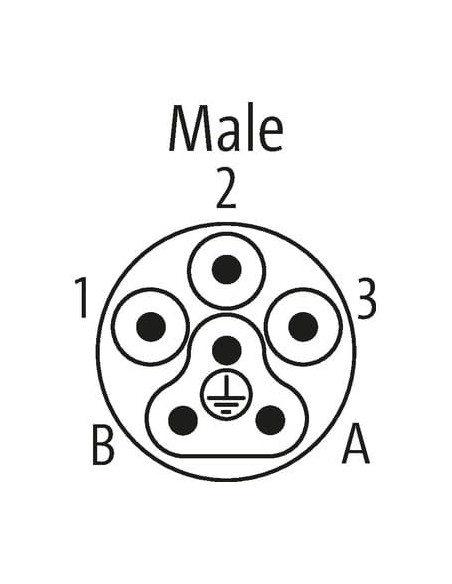

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel

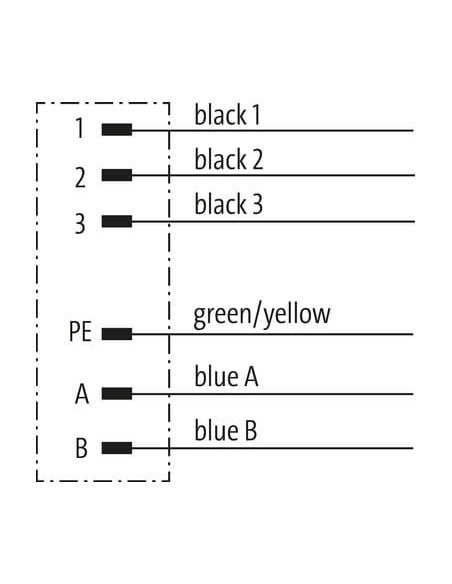

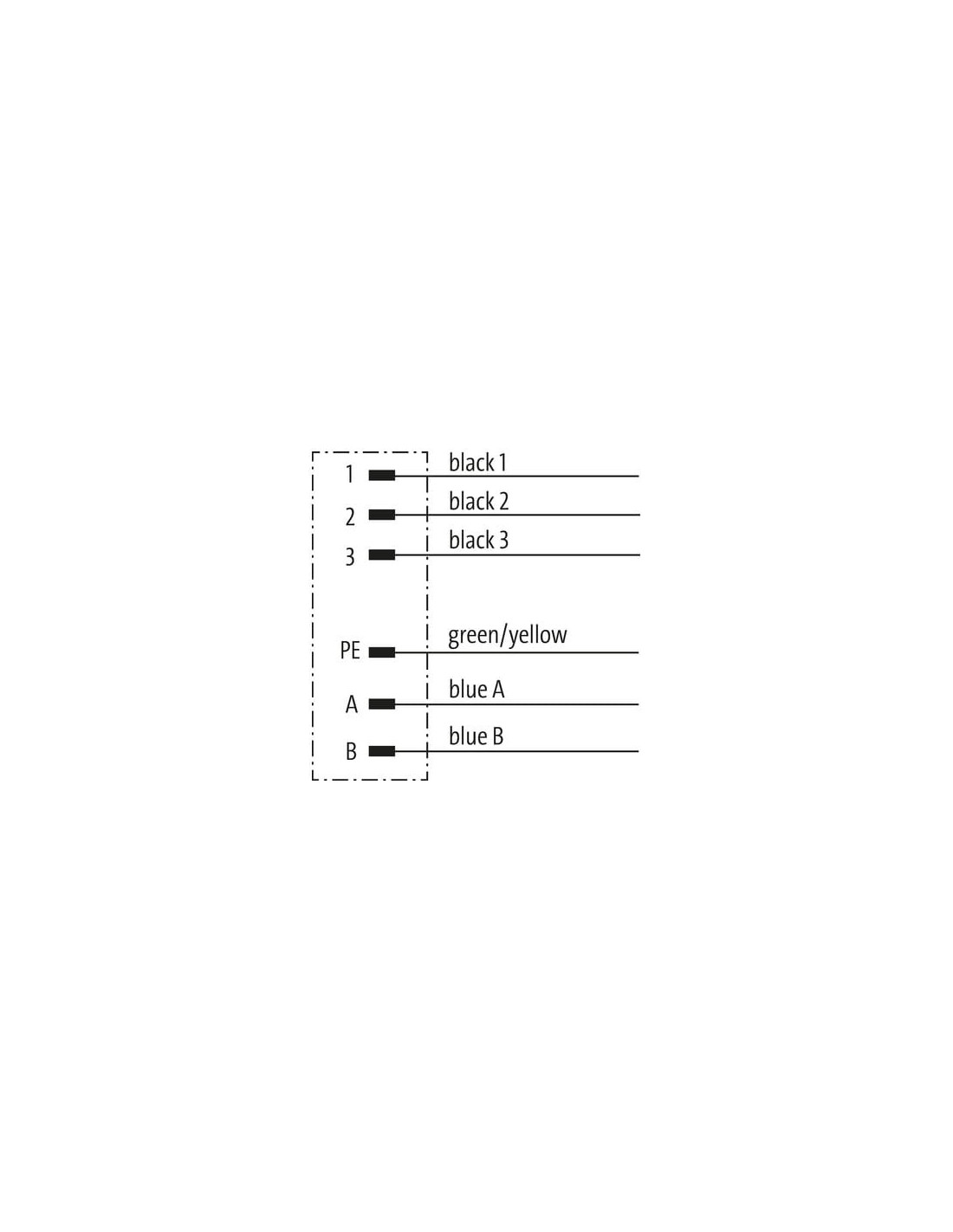

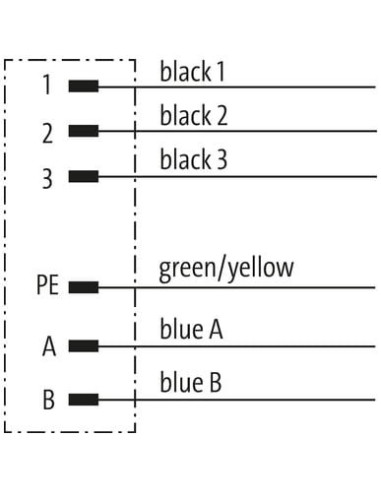

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P83 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Electrical data | Cable
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Gniazdo zasilania męskie MQ15 – montaż z przodu, kod 7000-P8181-P830025
MQ15-X to gniazdo zasilania męskie przeznaczone do profesjonalnych zastosowań przemysłowych, zapewniające wysoką niezawodność i trwałość połączeń elektrycznych. Produkt doskonale sprawdza się w warunkach wymagających solidnego połączenia z wysokim stopniem ochrony oraz odpornością na czynniki chemiczne i oleje.
Zastosowanie i możliwości wykorzystania gniazda MQ15
Gniazdo MQ15-X zostało zaprojektowane do instalacji w maszynach przemysłowych, urządzeniach automatyki, szafach sterowniczych oraz wszędzie tam, gdzie istotne jest szybkie i pewne połączenie zasilania. Dzięki kompaktowej budowie i bagnetowemu zamknięciu możliwy jest szybki i bezpieczny montaż na panelu czołowym urządzenia.
- Montaż z przodu panelu – zapewnia łatwy dostęp do złącza podczas serwisowania oraz montażu w urządzeniach automatyki.
- Bagnetowe zamknięcie – gwarantuje stabilność i niezawodność połączenia, nawet w warunkach drgań oraz wibracji.
- Odporny na czynniki chemiczne i oleje – obudowa wykonana z mosiądzu pokrytego niklem oraz elementy z tworzywa PA zapewniają wysoką trwałość.
- Stopień ochrony IP67 – zabezpiecza urządzenie przed pyłem oraz wodą przy włożonym i przykręconym połączeniu, co pozwala na zastosowanie w trudnych warunkach przemysłowych.
Wytrzymałość i bezpieczeństwo połączeń elektrycznych
MQ15-X wyposażony jest w 6-pinowe gniazdo z przewodem o przekroju 1,5 mm², co umożliwia przesył znacznych prądów, nawet do 13 A na styk zasilania. Posrebrzane styki o wysokiej przewodności oraz odporności na śniedzenie odpowiadają za trwałość i niezawodność złącza, nawet po 500 cyklach łączeniowych.
Wysoka odporność dielektryczna kabli i styku umożliwia zastosowanie produktu w instalacjach o napięciu roboczym do 600 V AC.
Typowe zastosowania gniazda zasilania MQ15-X
- Automatyka przemysłowa – zasilanie czujników, napędów, siłowników.
- Maszyny i linie produkcyjne – szybkie zasilanie oraz prace serwisowe bez potrzeby rozkręcania obudów.
- Systemy energetyczne – niezawodne połączenia przewodów zasilających w szafach sterowniczych i rozdzielniach.
- Przemysł spożywczy, farmaceutyczny, chemiczny – wysoka odporność na środki czyszczące, chemikalia oraz oleje.
Konstrukcja kabla i bezpieczeństwo użytkowania
Wykorzystanie wielożyłowego przewodu o długości 0,25 m (inne długości dostępne na zamówienie) z izolacją PVC zapewnia odporność na płomienie oraz działanie benzyny i olejów. Przewód występuje w kolorach: czarnym, niebieskim oraz zielono-żółtym (PE), co ułatwia identyfikację podczas montażu oraz eksploatacji. Konstrukcja pozwala na wygodne i bezpieczne podłączenie do instalacji.

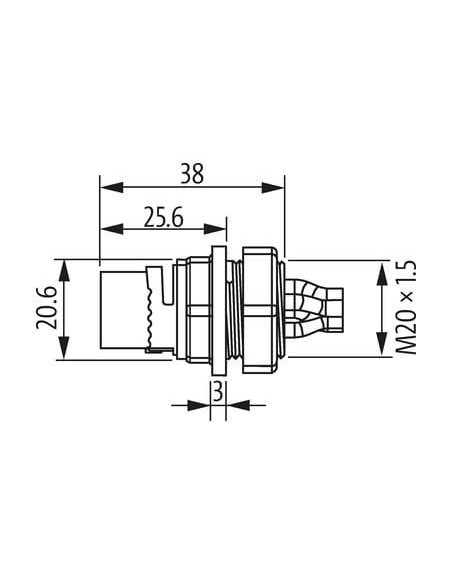

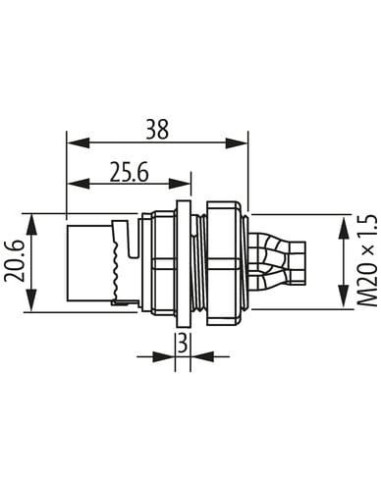

Bagnetowe mocowanie, zamknięcia typu M20 x 1,5 oraz dane mechaniczne urządzenia umożliwiają łatwy montaż w standardowych otworach paneli przemysłowych. Użytkownik powinien zwrócić uwagę na odpowiedni promień gięcia przewodu (minimum 5 x średnica zewnętrzna), aby zapewnić długoletnią sprawność i ochronę dla IP67.
Najważniejsze cechy i zalety produktu MQ15-X
- Bardzo wysoki stopień szczelności IP67 – zabezpieczenie przed pyłem i wodą.
- Bagnetowe zamknięcie oraz szybki montaż panelowy.
- Wysoka odporność chemiczna i mechaniczna.
- 6 pinów pozwalających na przesył sygnałów oraz zasilania.
- Długa żywotność złącza – minimum 500 cykli wtykowych.
- Bezpłomieniowa i olejoodporna izolacja PVC kabla.
- Wyraźna kolorystyka przewodów ułatwiająca instalację.
- Certyfikaty UL 50E i zgodność z normami EN IEC 60529.
Przemysłowe gniazdo zasilania męskie MQ15-X to niezawodne rozwiązanie dedykowane do profesjonalnych zastosowań w automatyce, energetyce i maszynach przemysłowych, gwarantujące bezpieczeństwo, łatwość montażu i trwałość połączeń, nawet w najtrudniejszych warunkach eksploatacyjnych.
