Męski prosty
MQ15, 4-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P81 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

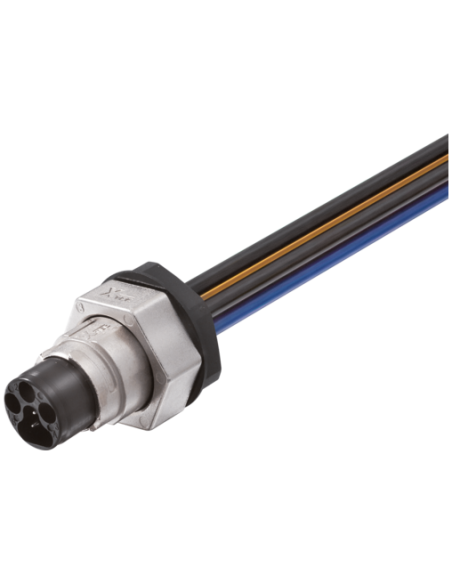

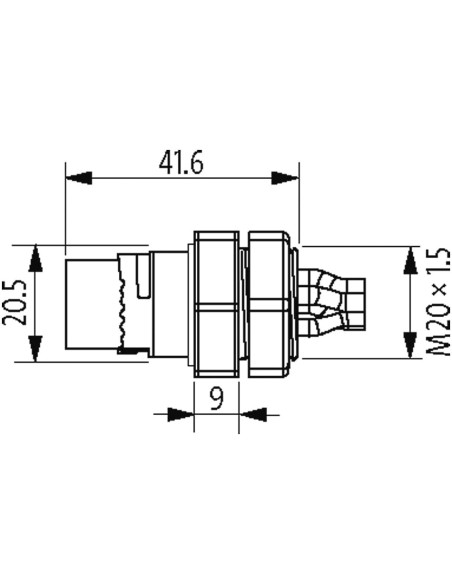

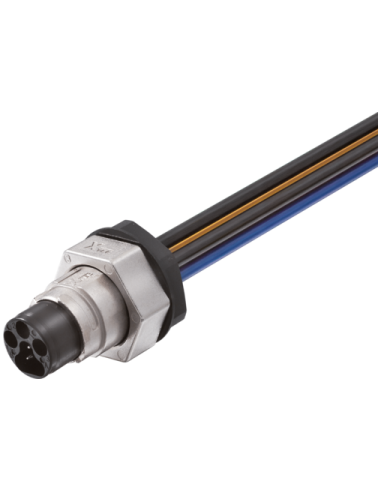

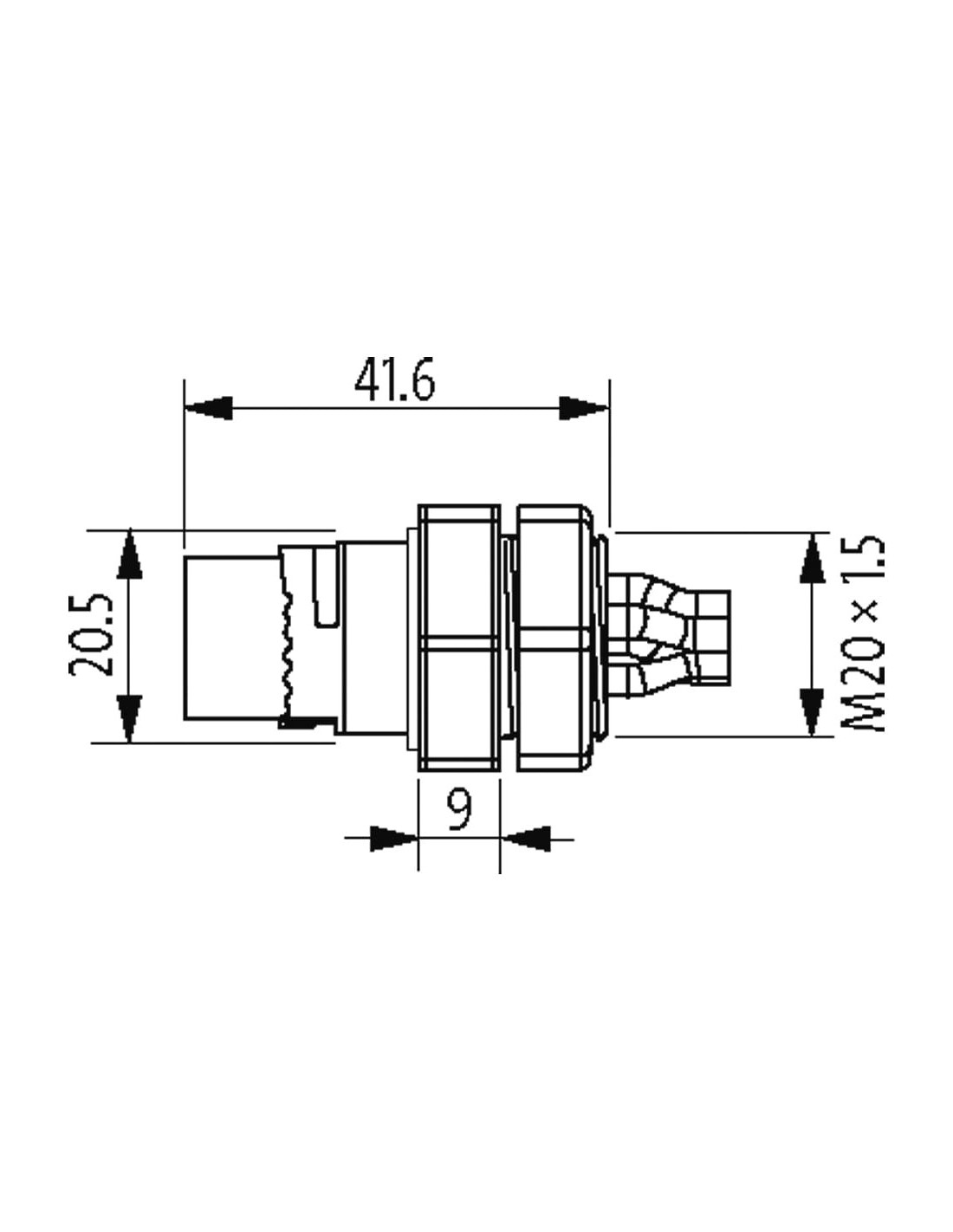

MQ15-X Gniazdo zasilania męskie mocowane od przodu – 7000-P8281-P810025
Gniazdo zasilania męskie MQ15-X o kodzie 7000-P8281-P810025 to nowoczesny komponent przeznaczony do profesjonalnych aplikacji przemysłowych, gdzie wymagane są niezawodność i trwałość połączeń elektrycznych. Montaż od frontu zapewnia łatwą integrację z panelem, co usprawnia serwisowanie i wymianę. Produkt dedykowany jest do zastosowań, w których istotna jest odporność na trudne warunki środowiskowe.
Budowa i wykonanie – wytrzymałość i bezpieczeństwo połączeń
MQ15-X wyposażone jest w czteropinowe złącze (3 sygnałowe + PE), bagnetowe zamknięcie oraz trwałą, ekranowaną obudowę. Konstrukcja z mosiądzu z powłoką niklowaną zapewnia wysoką odporność na uszkodzenia mechaniczne i korozję. Gniazdo spełnia wymagania normy IEC 61076-2-116 oraz klasy ochrony IP67 – skutecznie chroni przed wnikaniem pyłu i wody, nawet w zastosowaniach przemysłowych o podwyższonym stopniu zanieczyszczenia.
Zastosowania gniazda zasilania MQ15-X
- Automatyka przemysłowa – niezawodne zasilanie maszyn i urządzeń
- Zasilanie silników elektrycznych, falowników, rozdzielnic oraz szaf sterowniczych
- Transport i logistyka – odporność na wibracje i zabrudzenia
- Technika maszynowa i budowa instalacji, linie produkcyjne
- Zastosowania w środowisku agresywnym – chemikalia, oleje i paliwa
Najważniejsze zalety i cechy złącza MQ15-X
- Odporność na czynniki chemiczne i oleje – obudowa z tworzywa oraz przewód zabezpieczony przed działaniem powszechnie występujących w przemyśle substancji
- Przewód ekranowany 1,5 mm² z oznaczeniem P81 – wysokie bezpieczeństwo przesyłu energii, niskie straty, możliwość pracy w trudnych warunkach
- Bardzo wysoka szczelność (IP67) oraz odporność na płomienie (IEC 60332-2-2, UL 1581 FT2)
- Bagnetowy mechanizm zamykania – szybki, pewny montaż i demontaż
- Temperatura pracy od -40°C do +90°C, co pozwala na eksploatację w szerokim zakresie temperatur
- Maksymalny prąd roboczy 13 A i napięcie do 600 V – odpowiednie zasilanie dla wymagających aplikacji przemysłowych
- Cykliczność łączenia minimum 500 cykli
Możliwości dostosowania i elastyczność wykonania
Długość przewodu wynosi standardowo 0,25 m, z opcją zamówienia innych wariantów na życzenie. Zastosowanie żył w kolorach czarnym 1, czarnym 2, czarnym 3 oraz zielono-żółtym (PE) gwarantuje bezpieczną instalację i łatwą identyfikację przewodów. Konfiguracja w pełni wykorzystana – zapewniona kompatybilność z szeroką gamą urządzeń.
Typowe zastosowania oraz schemat połączeń
MQ15-X doskonale sprawdzi się jako gniazdo zasilania w obrabiarkach, maszynach pakujących, aplikacjach transportowych, szafach sterowniczych oraz w innych rozwiązaniach wymagających stabilnego połączenia o dużej wydajności. Układ pinów oraz schemat połączeń umożliwiają szybką integrację w automatyce.
Podczas instalacji należy pamiętać o właściwym zabezpieczeniu przed przeciążeniami mechanicznymi oraz zachować minimalne promienie gięcia, aby nie naruszać klasy szczelności IP67.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
