Gniazdo z kołnierzem
M12, 8-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 973 |
Structure | Cable
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 8 |
| Outer diameter insulation | 1,25 mm |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Złącze panelowe M12 żeńskie 8-polowe 0,2 m – Profesjonalne rozwiązanie dla automatyki i przemysłu
Złącze panelowe M12 żeńskie 8-polowe o długości przewodu 0,2 m (kod produktu: 7000-17181-9730020) to sprawdzone i niezawodne rozwiązanie przeznaczone do zastosowań przemysłowych, które wymagają wysokiej szczelności oraz trwałości połączeń elektrycznych. Produkt jest dedykowany do montażu na panelu przednim, co znacząco ułatwia integrację w szafach sterowniczych, urządzeniach automatyki oraz w systemach kontrolno-pomiarowych.
Wytrzymałość i niezawodność złącza M12 do zastosowań przemysłowych
Złącze zostało wykonane z wytrzymałego cynkowego odlewu ciśnieniowego i wyposażone w powłokę niklowaną, co gwarantuje odporność na trudne warunki pracy, w tym wilgoć, pył oraz wibracje. Dzięki stopniowi ochrony IP67 oraz zgodności z normą DIN EN 61076-2-101 (M12), złącze sprawdza się w środowiskach wymagających podwyższonej szczelności oraz odporności na czynniki chemiczne i mechaniczne.
Budowa i możliwości montażowe panelowego gniazda M12

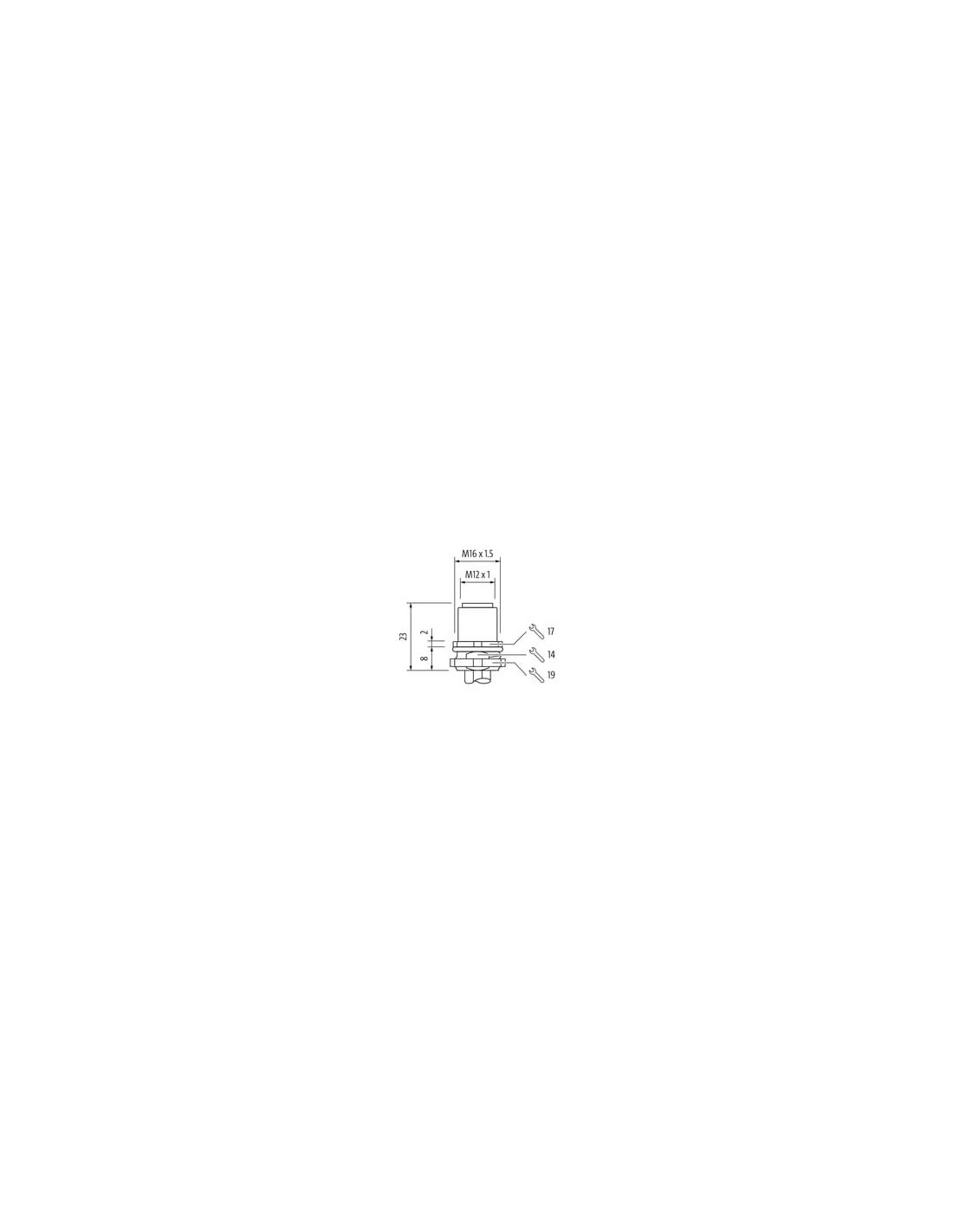

Złącze panelowe M12 posiada 8 pozłacanych pinów o wysokiej przewodności, umożliwiających niezawodne przesyłanie sygnałów i zasilania. Montaż realizowany jest za pomocą gwintu M16 x 1,5 oraz M12 x 1, co zapewnia solidne mocowanie na panelu i skuteczne zabezpieczenie połączenia.
- Łatwa integracja z systemami automatyki przemysłowej
- Odporność na wibracje, pył i wilgoć – stopień ochrony IP67
- Wytrzymałość mechaniczna dzięki cynkowemu odlewowi ciśnieniowemu i powłoce niklowanej
- 8 wyizolowanych przewodów (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony) – możliwość przesyłania sygnałów oraz zasilania
- Zakres temperatur pracy od -25°C do 85°C (złącze) oraz do 90°C (kabel)
- Łatwość identyfikacji przewodów oraz dopasowanie do różnych konfiguracji systemów sterowania
Zastosowanie złączy panelowych M12 w przemyśle
Złącza panelowe M12 to popularny standard w aplikacjach przemysłowych, automatyce, robotyce oraz systemach transportu i logistyki. Umożliwiają szybkie podłączanie i odłączanie urządzeń, czujników, siłowników, a także elementów sterowania w wymagających środowiskach pracy. Dzięki wysokiej odporności na czynniki zewnętrzne, złącze doskonale sprawdza się w maszynach, liniach produkcyjnych, systemach transportowych oraz w aplikacjach narażonych na działanie wody i pyłu.
Bezpieczeństwo i trwałość połączeń – złącze M12 spełniające wymogi norm przemysłowych
Produkt jest zgodny z wymagającymi normami UL oraz posiada właściwości ognioodporne (zgodność z UL 1581 § 1090, IEC 60332-2-2). Osłona kabla wykonana z materiału PUR dodatkowo zwiększa odporność na ścieranie, detergenty oraz oleje, wydłużając czas eksploatacji nawet przy intensywnym użytkowaniu.
Schemat połączeń i identyfikacja pinów złącza M12 żeńskiego 8-polowego
Dołączone do produktu szczegółowe rysunki oraz schematy umożliwiają szybką identyfikację przypisania kolorów przewodów do poszczególnych pinów, co pozwala zminimalizować ryzyko pomyłek przy montażu i serwisowaniu urządzeń.
- Wyprowadzenie przewodów zgodnie z międzynarodowymi standardami kolorystycznymi
- Diagramy ułatwiające poprawną instalację i podłączenie
Przykładowe zastosowania panelowego złącza M12 8-pin
- Integracja czujników i elementów wykonawczych w liniach produkcyjnych
- Połączenia modułów automatyki w szafach sterowniczych
- Zastosowania w maszynach przemysłu spożywczego, opakowaniowego i farmaceutycznego
- Systemy transportowe, logistyczne, AGV, robotyka
- Szybkie, szczelne połączenia z urządzeniami wymagającymi częstej wymiany lub serwisu
Złącze panelowe M12 żeńskie 8-polowe jest synonimem trwałości oraz niezawodności w szeroko pojętej automatyce i przemyśle, gwarantując bezpieczne i skuteczne połączenia elektryczne nawet w najbardziej wymagających aplikacjach.
