Wtyk płytki drukowanej
Męski prosty
M12, 4-piny
L-coded
Montaż na tylnym panelu
Przyłącze lutowane THT
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12P |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

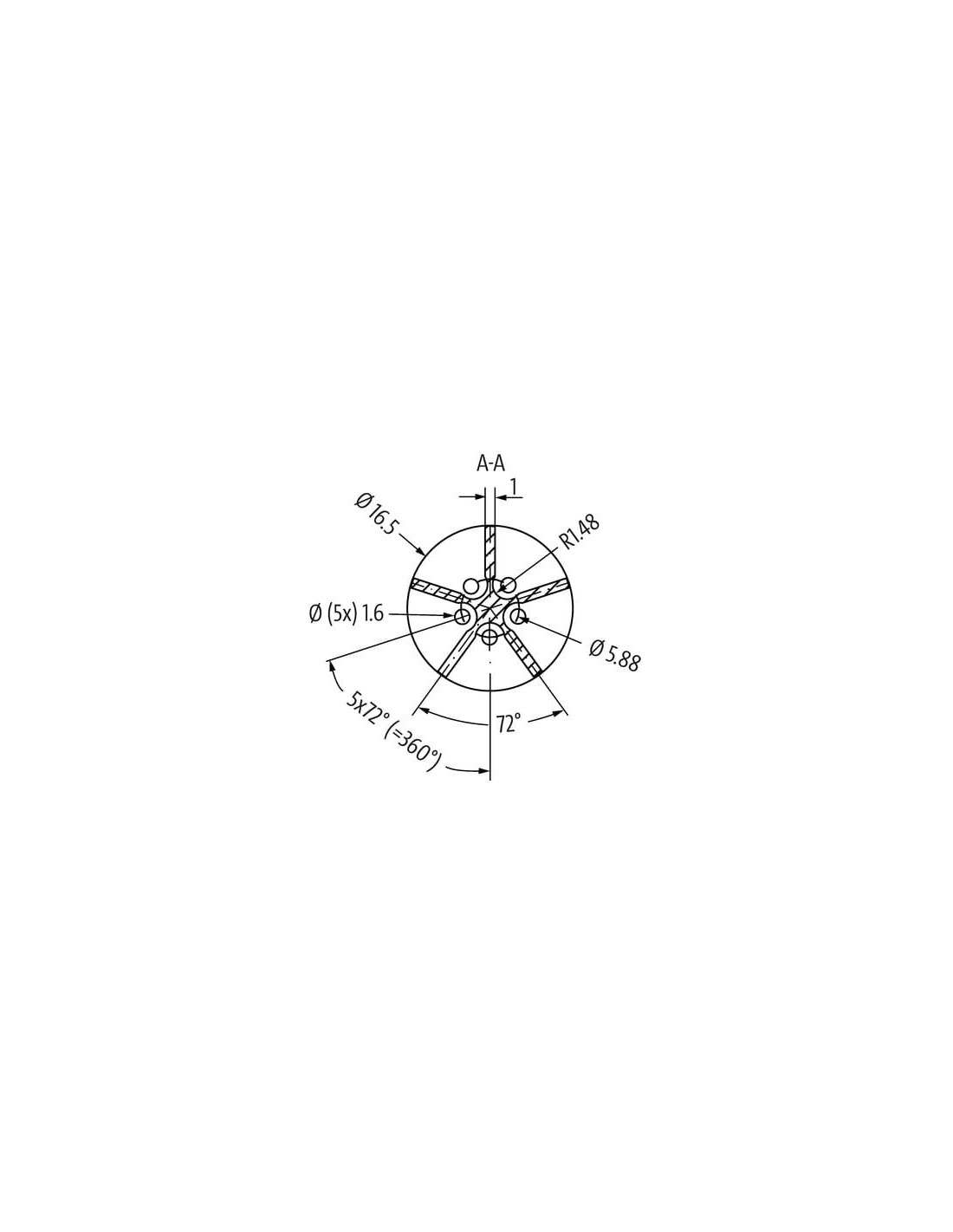

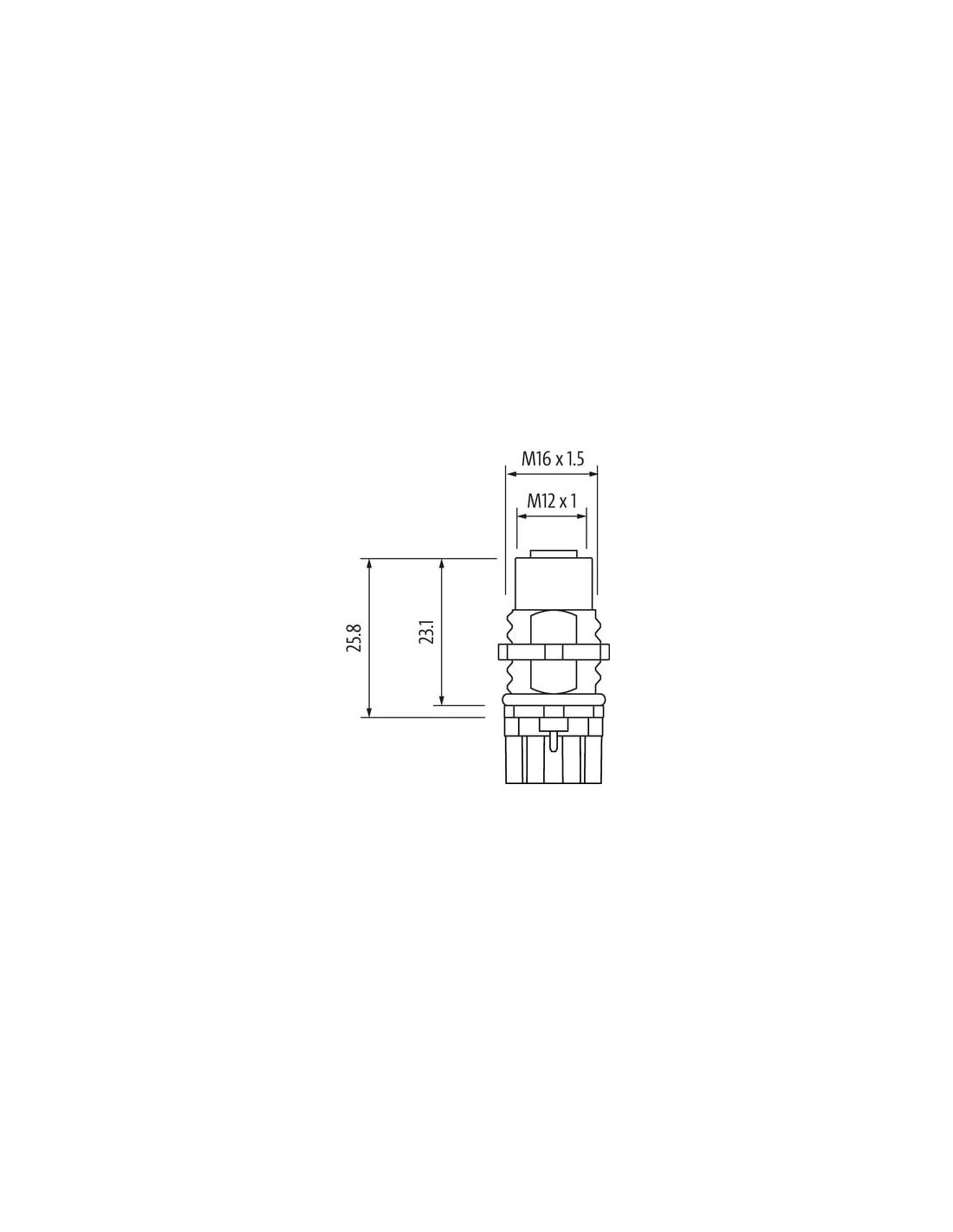

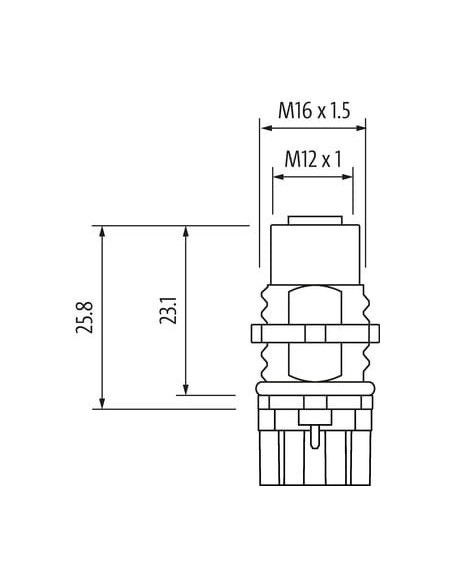

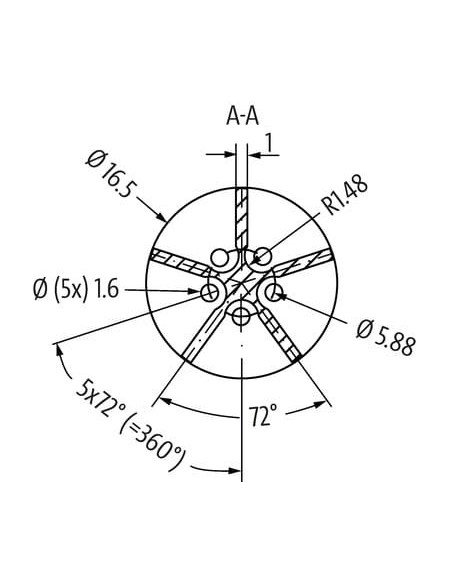

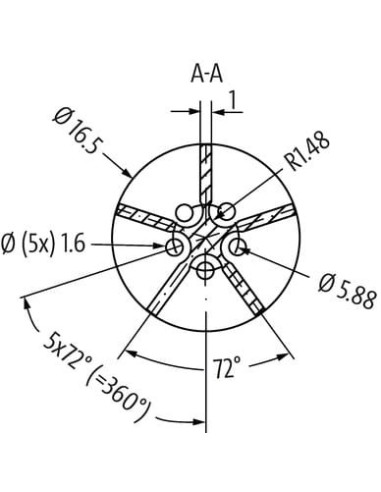

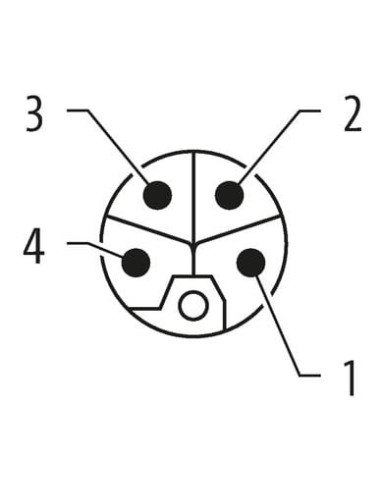

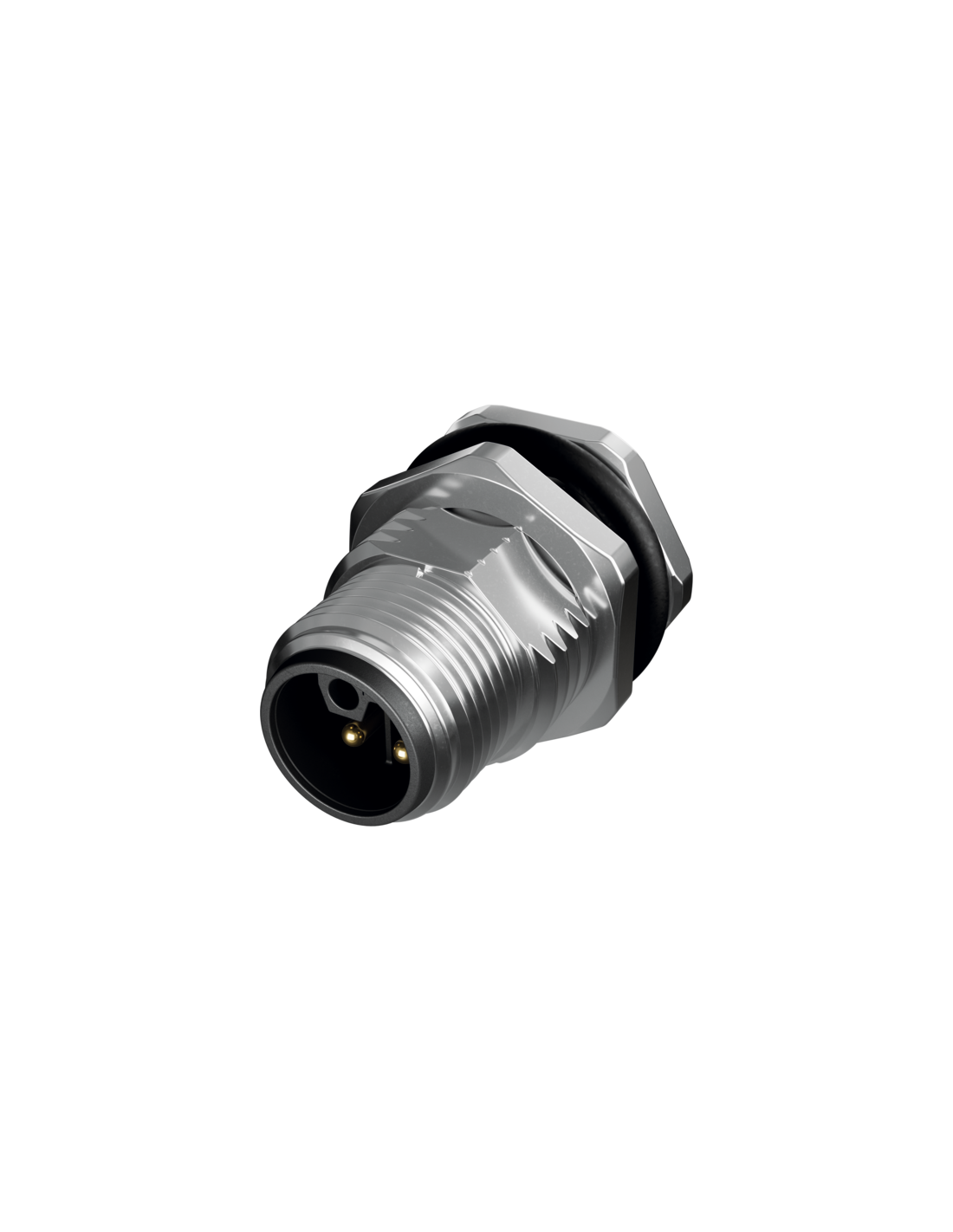

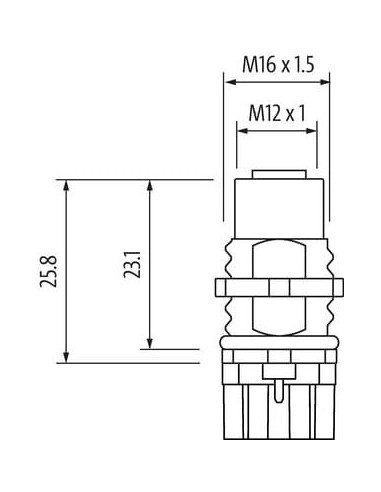

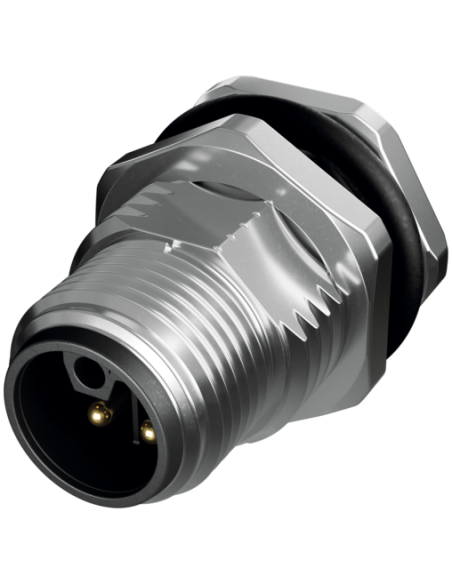

Złącze męskie M12 L-kodowane – profesjonalne połączenia przemysłowe
Złącze męskie M12 0° kod L typ 7000-R2114-11L2400 to wysokiej jakości komponent stworzony do zaawansowanych systemów zasilania w automatyce przemysłowej. Jego konstrukcja, oparta na czterech pozłacanych pinach, gwarantuje niezawodność połączeń elektrycznych nawet w najbardziej wymagających warunkach eksploatacyjnych.
Najważniejsze zalety złącza męskiego M12 kod L
- Bardzo wysoka odporność na warunki środowiskowe – stopień ochrony IP65, IP67, IP68 zapewnia szczelność oraz zabezpieczenie przed pyłem i wilgocią.
- Bezproblemowa integracja – montaż na tylnym panelu oraz standardowy gwint M16 x 1,5 umożliwiają łatwą instalację w szerokiej gamie urządzeń przemysłowych.
- Wysoka wydajność prądowa – zgodność z napięciami do 63 V DC oraz prądem do 16 A na styk czyni złącze idealnym wyborem dla aplikacji wymagających znacznych obciążeń.
- Precyzyjna i trwała konstrukcja – obudowa z niklowanej miedzi oraz elementy stykowe wykonane z materiałów odpornych na korozję zapewniają długą żywotność złącza.
Zastosowania złącza M12, kodowanie L
Złącza M12 L-kodowane to standard w systemach zasilania rozproszonych, automatyce przemysłowej oraz w branży produkcyjnej. Często wykorzystywane są w:
- systemach zasilania silników i siłowników elektrycznych,
- infrastrukturze zasilania sieci Ethernet z wysokim poborem mocy (Power over Ethernet),
- szafach sterowniczych oraz rozdzielnicach przemysłowych,
- urządzeniach automatyki budynkowej i przemysłowej.
Budowa i możliwości techniczne złącza męskiego M12 0° kod L
Prosty męski wtyk, przeznaczony do montażu THT na płytce drukowanej, cechuje się kompaktowymi wymiarami, które umożliwiają zabudowę nawet przy ograniczonej przestrzeni. Kształt i kodowanie zgodne z normą IEC 61076-2-111 zapewniają uniwersalność oraz szeroką kompatybilność z innymi elementami systemu.
Zakres temperatury pracy od -30°C do +90°C pozwala na zastosowanie w aplikacjach narażonych na zmienne warunki środowiskowe, a wysoka odporność na zanieczyszczenia (stopień zanieczyszczenia 3) dodatkowo zwiększa bezpieczeństwo eksploatacji.
Złącze M12 L-kodowane – pewność połączenia, wygoda montażu
Złącze wyposażono w system montażu „włożone, przykręcone”, co umożliwia szybkie i pewne osadzenie w panelu urządzenia. Odpowiednio zaprojektowane styki zapobiegają utracie jakości połączenia, nawet przy długotrwałym użytkowaniu i pod wpływem drgań mechanicznych.

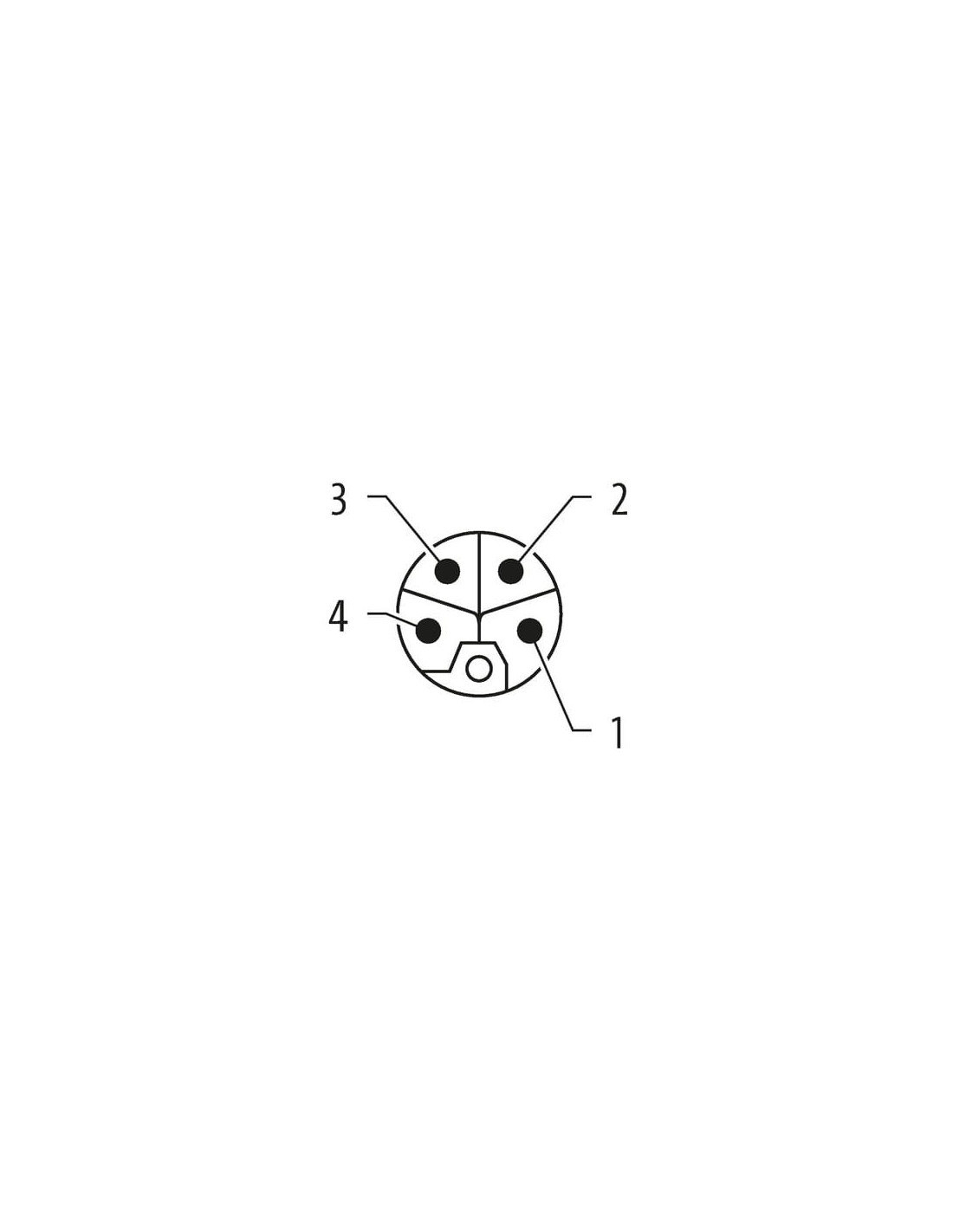

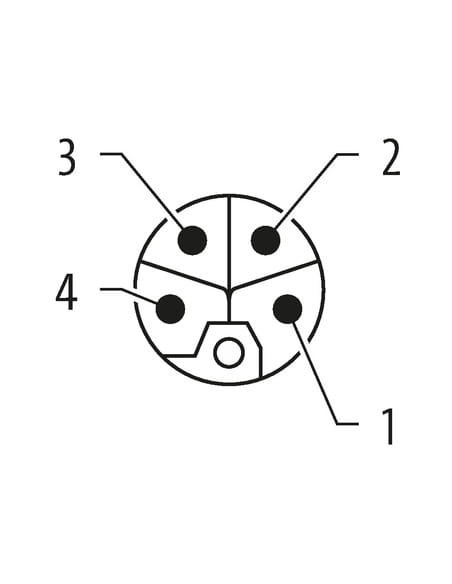

Model 7000-R2114-11L2400 posiada także wyraźnie oznaczone piny, co ułatwia poprawne podłączenie przewodów oraz szybki serwis w przypadku konserwacji.
