Wtyk płytki drukowanej
Męski prosty

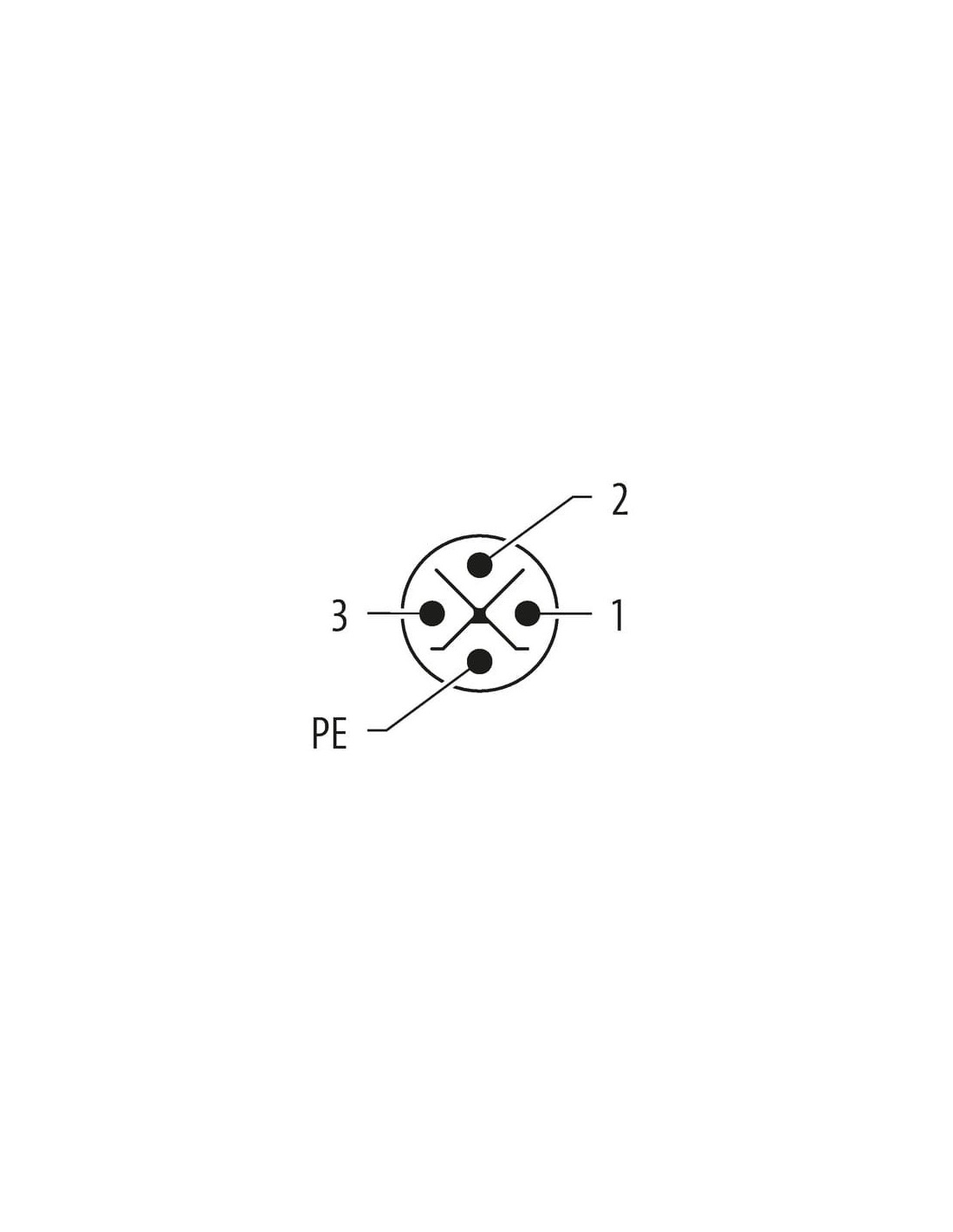

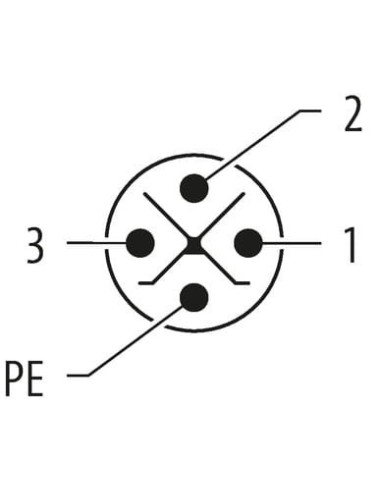

M12, 4-piny
Kodowanie S
Montaż na tylnym panelu
Przyłącze lutowane THT
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 630 V |
| Napięcie robocze AC maks. (UL) | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |

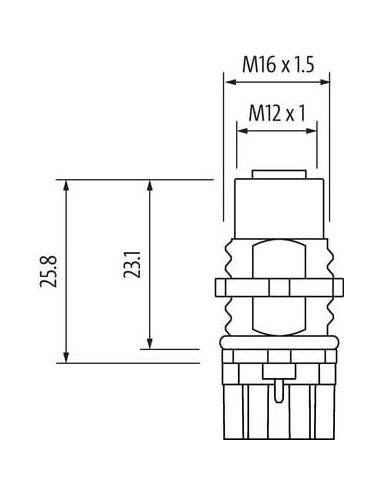

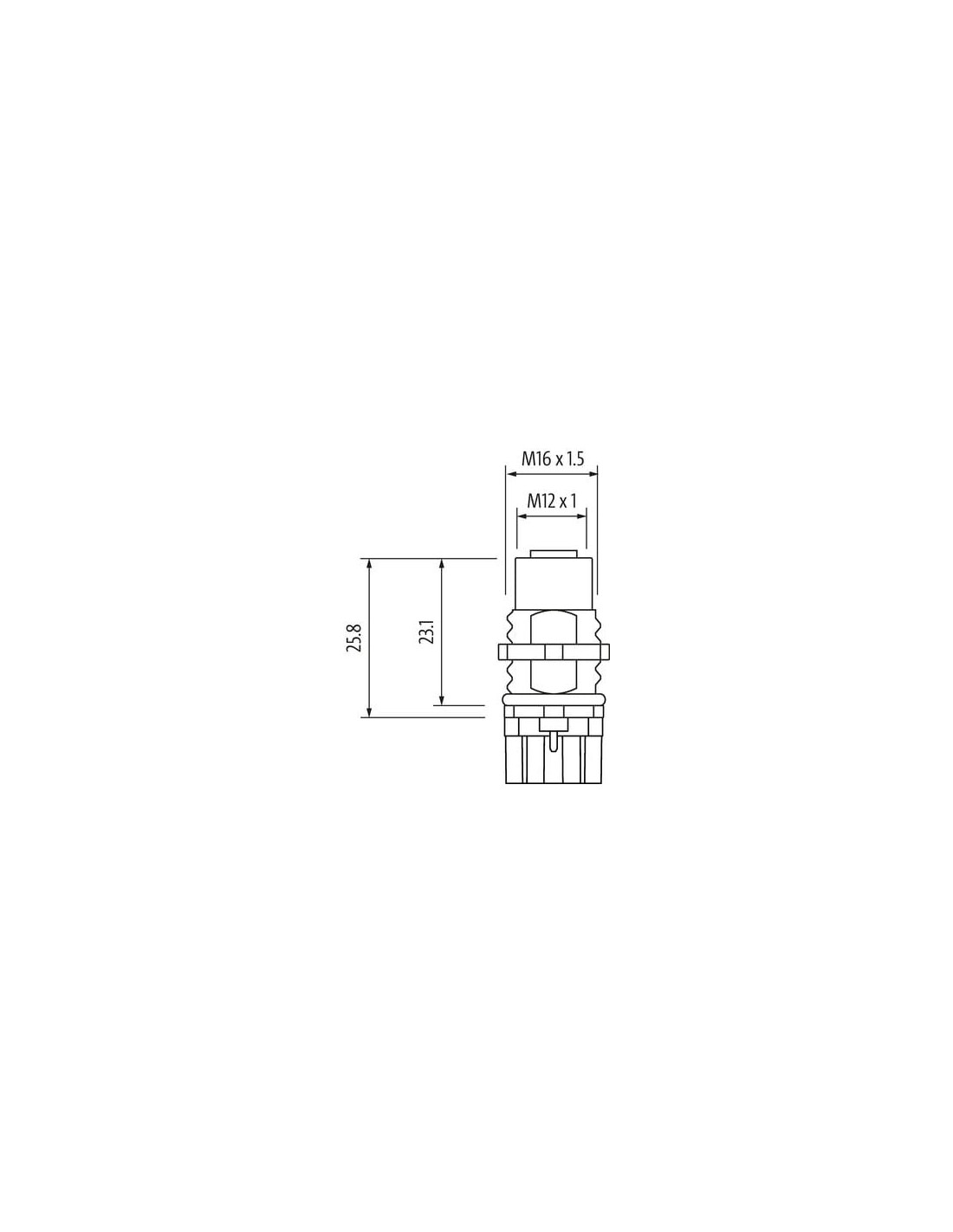

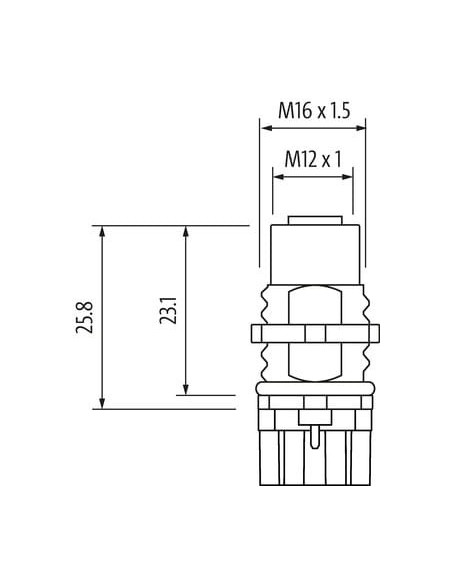

| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12P |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

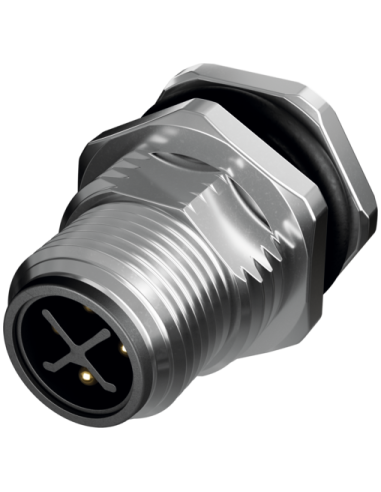

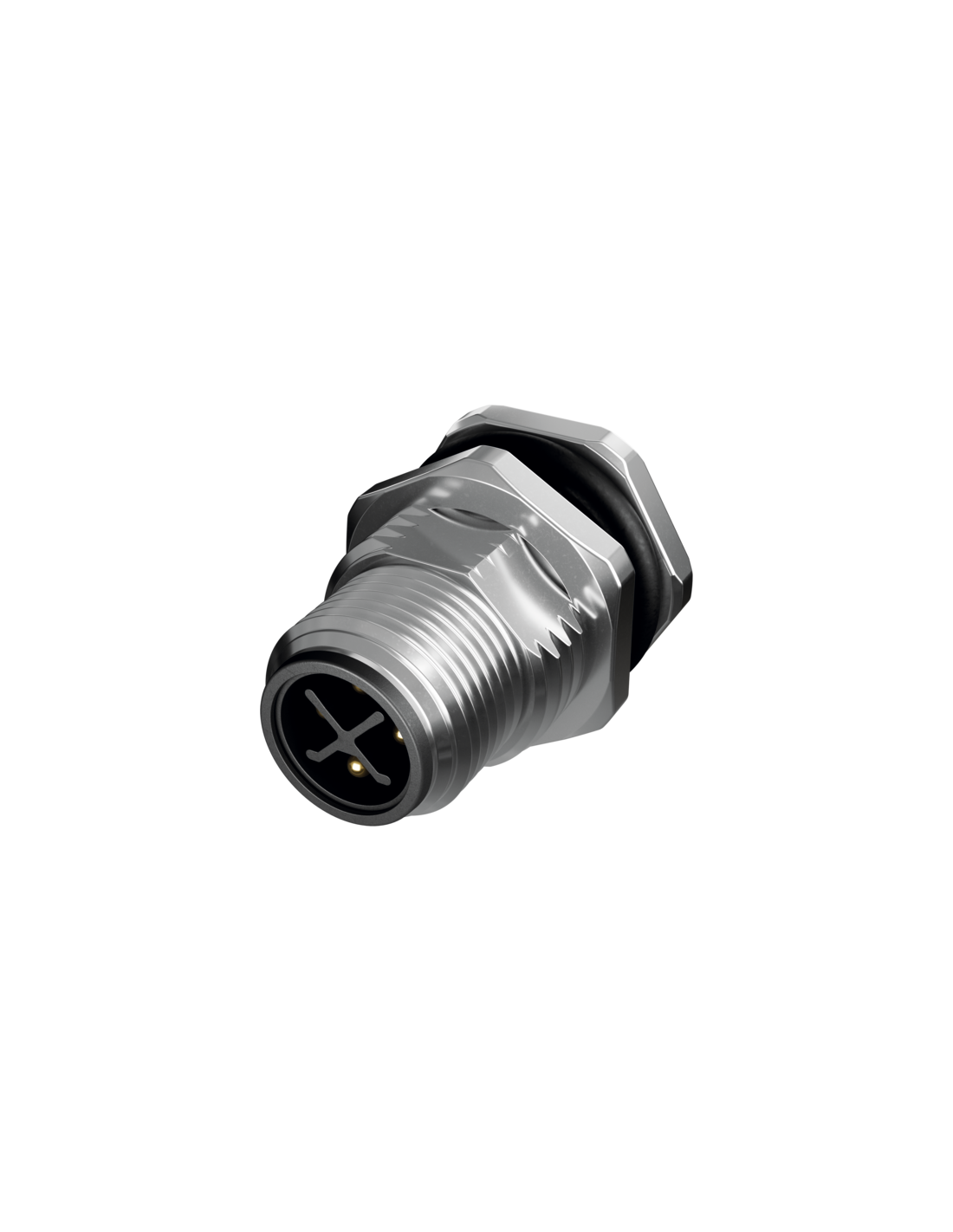

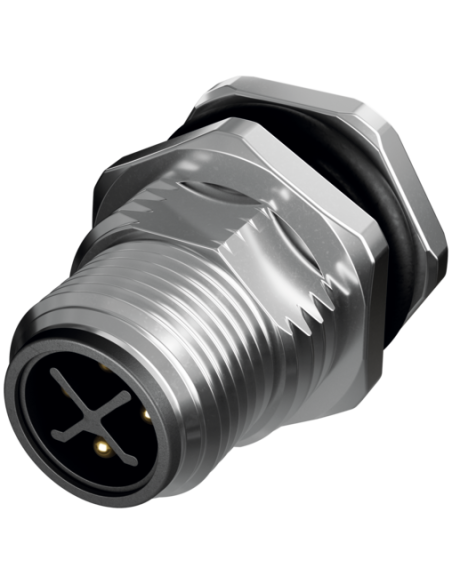

Złącze męskie M12 0° S-code – profesjonalne połączenia przemysłowe
Złącze męskie M12 0° S-code o oznaczeniu 7000-R2114-11S2400 to wysokiej jakości komponent przeznaczony do zastosowań wymagających niezawodnych i trwałych połączeń elektrycznych. Produkt posiada czteropinową konstrukcję oraz jest przeznaczony do montażu na tylnym panelu z przyłączem lutowanym THT, co umożliwia stabilny montaż w wielu urządzeniach przemysłowych i automatyki.
Zalety złącza męskiego M12 S-code
- Wysoka odporność na warunki środowiskowe – stopień ochrony IP65, IP67, IP68 zapewnia bezpieczną pracę nawet w trudnych warunkach, a także odporność na pył, wilgoć oraz krótkotrwałe zanurzenie w wodzie.
- Bezpieczeństwo eksploatacji – złącze spełnia wymagania normy IEC 61076-2-111 oraz posiada pozłacane styki, co przekłada się na trwałość i stabilne przewodzenie prądu nawet przy wysokim obciążeniu do 12A i napięciu do 630V AC.
- Montaż THT – lutowane przyłącze typu THT pozwala na solidne umocowanie na tylnym panelu i niezawodną instalację w różnorodnych aplikacjach przemysłowych.
- Praktyczny gwint montażowy M16 x 1.5 ułatwia szybki i pewny montaż w panelach modułowych oraz szafach sterowniczych.
- Wysoka odporność mechaniczna dzięki metalowej, niklowanej obudowie oraz elementom z wysokogatunkowego stopu miedzi.
- Kodowanie S gwarantuje właściwą polaryzację i szybkie rozpoznanie podczas prac serwisowych.
Typowe zastosowania złącza M12 0° S-code
Złącza M12 S-code są powszechnie wykorzystywane w automatyce przemysłowej, robotyce, budowie maszyn, instalacjach energetycznych oraz systemach zasilania. Doskonale sprawdzają się w miejscach, gdzie wymagane jest wytrzymałe połączenie sygnałowe lub zasilające, odporne na wstrząsy i niekorzystne warunki środowiskowe. Znajdują zastosowanie w rozdzielnicach, panelach sterowania, czujnikach, silnikach oraz zasilaczach przemysłowych.

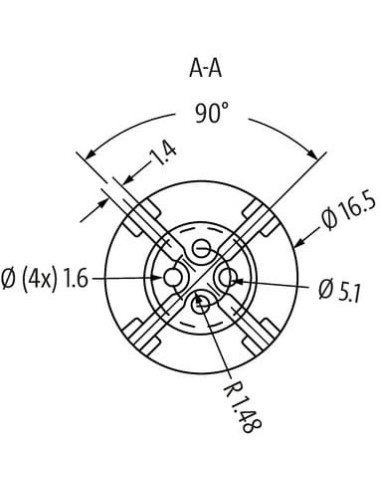

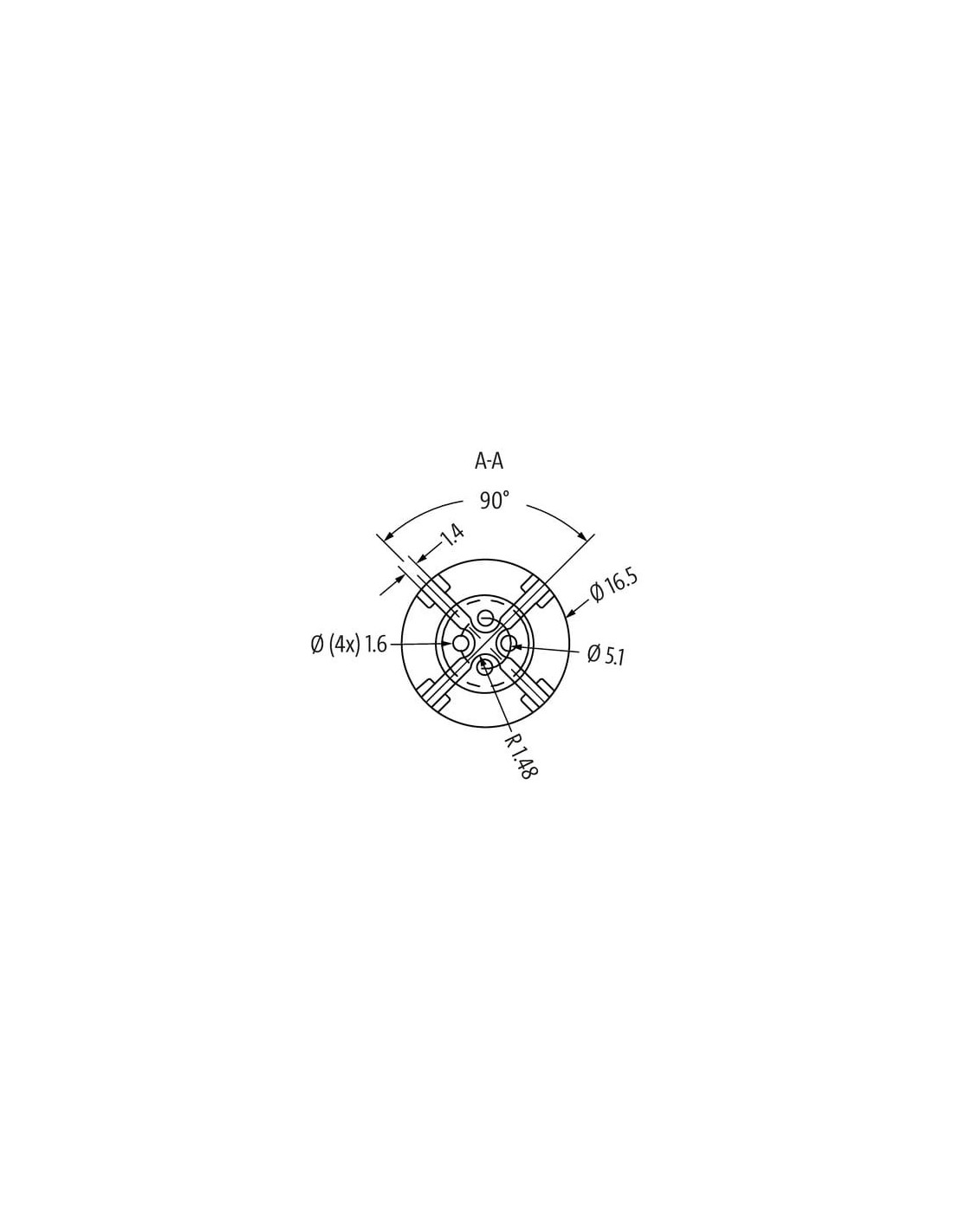

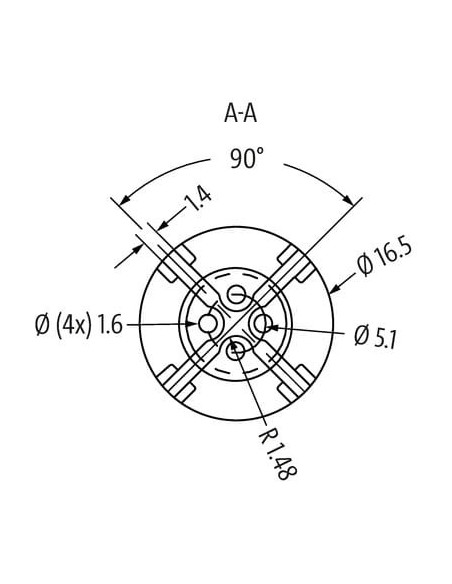

Konstrukcja i budowa – Złącze M12 4-piny S-code

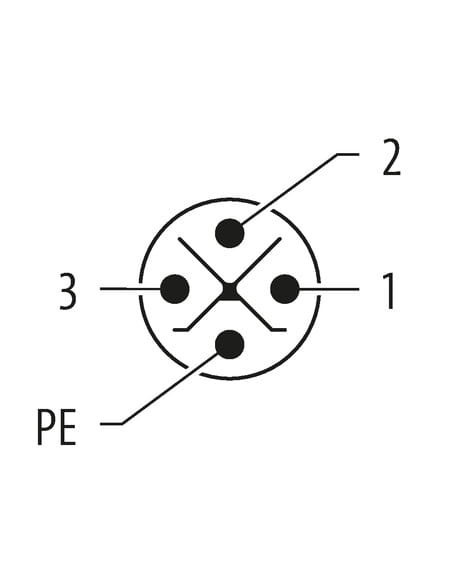

Wtyk wyposażony jest w cztery styki z pozłacaną powłoką, co minimalizuje oporność kontaktu i zabezpiecza przed korozją. Odpowiednie kodowanie gwarantuje bezpieczne i pewne podłączenie, eliminując ryzyko pomyłki przy instalacji. Kompaktowe wymiary i klasyczny profil M12 umożliwiają integrację z różnorodnymi rozwiązaniami przemysłowymi.
Zalecenia montażowe i eksploatacyjne
- Zaleca się chronić złącza przed nadmiernym obciążeniem mechanicznym poprzez stosowanie odpowiednich elementów odciążających (np. opaski zaciskowe).
- Należy przestrzegać minimalnych promieni gięcia przewodów, aby zachować pełną szczelność i stopień ochrony IP.
- Konstrukcja przeznaczona do pracy w zakresie temperatur od -30°C do +90°C, co pozwala na szeroki wachlarz zastosowań zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Złącze męskie M12 0° S-code to doskonały wybór dla osób poszukujących trwałego i funkcjonalnego rozwiązania połączeniowego do zastosowań wymagających niezawodności oraz długowieczności.
