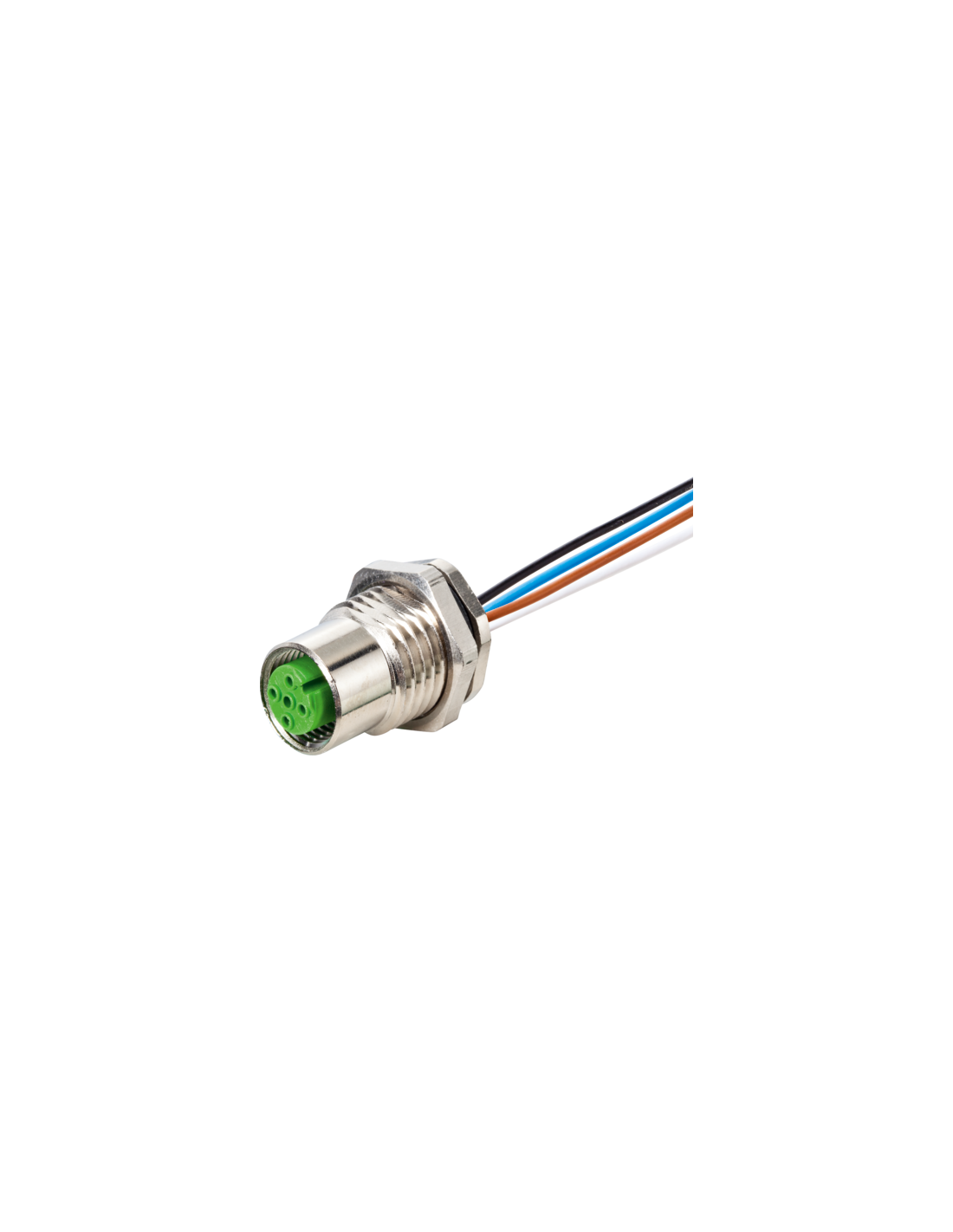

Gniazdo z kołnierzem
M12, 8-piny
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 985 |
Structure | Cable
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |

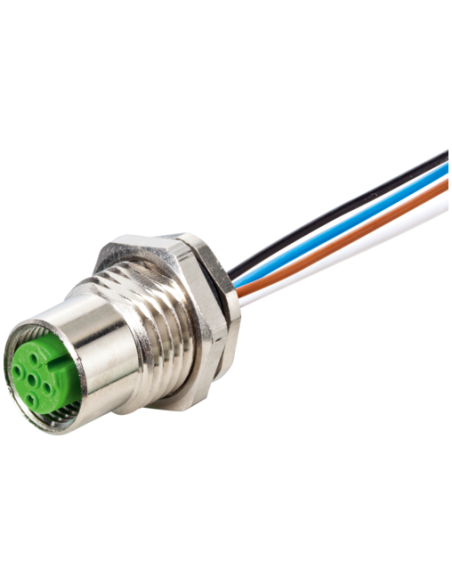

Złącze panelowe M12 żeńskie 8-pinowe A-code do montażu na tylnym panelu
Złącze panelowe M12 żeńskie A-codowane o kodzie produktu 7000-17185-9850050 to niezawodne rozwiązanie stosowane w automatyce przemysłowej, instalacjach maszynowych oraz systemach czujnikowych, wszędzie tam, gdzie wymagana jest wysoka trwałość połączenia oraz ochrona przed pyłem i wodą. Złącze wyposażone jest w fabrycznie podłączony kabel o długości 0,5 m, co znacząco ułatwia montaż i skraca czas instalacji.
Gniazdo M12 panelowe – wysoki standard bezpieczeństwa i ochrony
Złącze spełnia normy DIN EN 61076-2-101 (M12) oraz standardy ochrony IP67 i NEMA 3, 4, 6P, zapewniając skuteczną ochronę przed czynnikami zewnętrznymi, pyłem i wilgocią nawet w wymagających warunkach przemysłowych. Mosiężna obudowa z powłoką niklową oraz pozłacane styki dodatkowo chronią złącze przed korozją, gwarantując długą żywotność.
Zastosowania i możliwości wykorzystania złącza panelowego M12 8-pin
Panelowe gniazdo M12 żeńskie A-code znajduje zastosowanie w szerokim zakresie aplikacji:
- Automatyka przemysłowa i linie produkcyjne
- Sensoryka, systemy czujników, magistrale komunikacyjne
- Robotyka oraz urządzenia transportowe
- Maszyny CNC, rozdzielnice, szafy sterownicze
- Spojenia wymagające pewnego połączenia odpornego na drgania
Dzięki 8-pinowej konfiguracji i kodowaniu A złącze umożliwia niezawodną transmisję danych lub zasilania wielokanałowego, a parametry elektryczne – napięcie robocze do 30 V AC/DC i prąd do 2 A na styk – pozwalają na wszechstronne wykorzystanie w systemach sterowania oraz sygnałowych.
Konstrukcja i budowa złącza panelowego M12
Gniazdo panelowe M12 przeznaczone jest do montażu od tyłu i mocowane gwintem M16 x 1.5, co zapewnia trwałe i pewne osadzenie w obudowie urządzenia. Wyraźnie oznaczone numery pinów oraz kolorystyka przewodów (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony) ułatwiają prawidłowe podłączenie i minimalizują ryzyko pomyłek przy instalacji.
- Długość kabla: 0,5 m, materiały: izolacja PP, żyły miedziane
- Odporność na płomień i oleje (UL 1581, DIN EN 60811-404)
- Temperatura pracy kabla: -40°C do +80°C (stała), -25°C do +80°C (w ruchu)
Zalety stosowania złącza panelowego M12 8-pin
- Wysoka szczelność (IP67) – odporność na zalania i kurz
- Odporność na korozję – niklowana obudowa i mosiężne elementy
- Uniwersalność zastosowania w warunkach przemysłowych
- Szybki i pewny montaż – skrócenie czasu instalacji
- Odpowiedni do aplikacji ruchomych i statycznych – wytrzymałość na wielokrotne zginanie i skręcanie
Podsumowanie
Złącze panelowe M12 żeńskie 8-pin A-coded to sprawdzony wybór do systemów przemysłowych, gdzie wymagane są wysokie standardy bezpieczeństwa, niezawodność działania oraz łatwa integracja z istniejącą infrastrukturą automatyki. Właściwości mechaniczne, elektryczne oraz wysoki stopień ochrony czynią z tego produktu uniwersalne rozwiązanie dla każdej nowoczesnej instalacji.
