Zasilanie
Gniazdo z kołnierzem

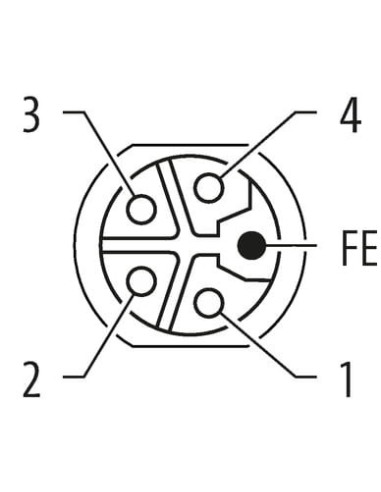

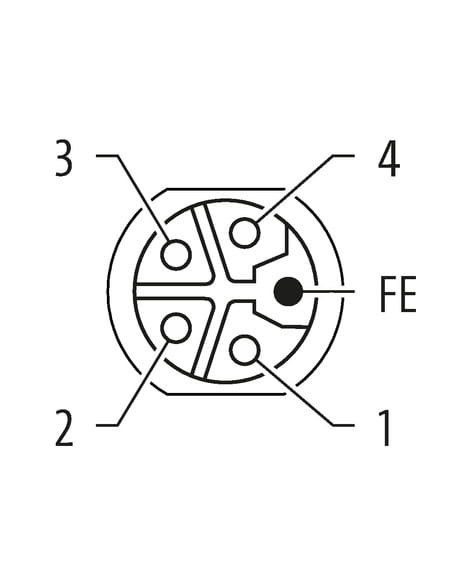

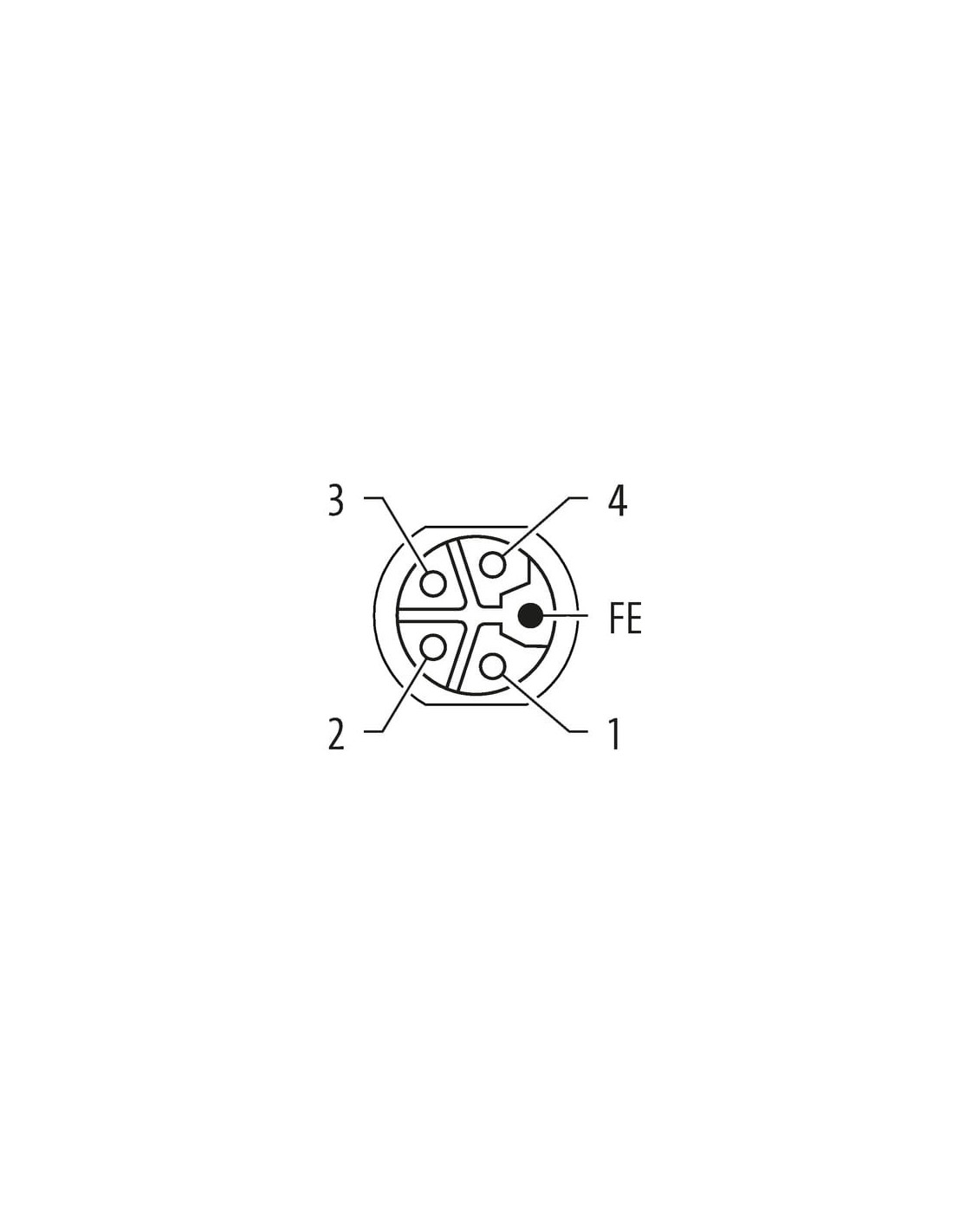

M12, 5-piny
Kodowanie L
Montaż na przednim panelu
z podłączoną skrętką
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

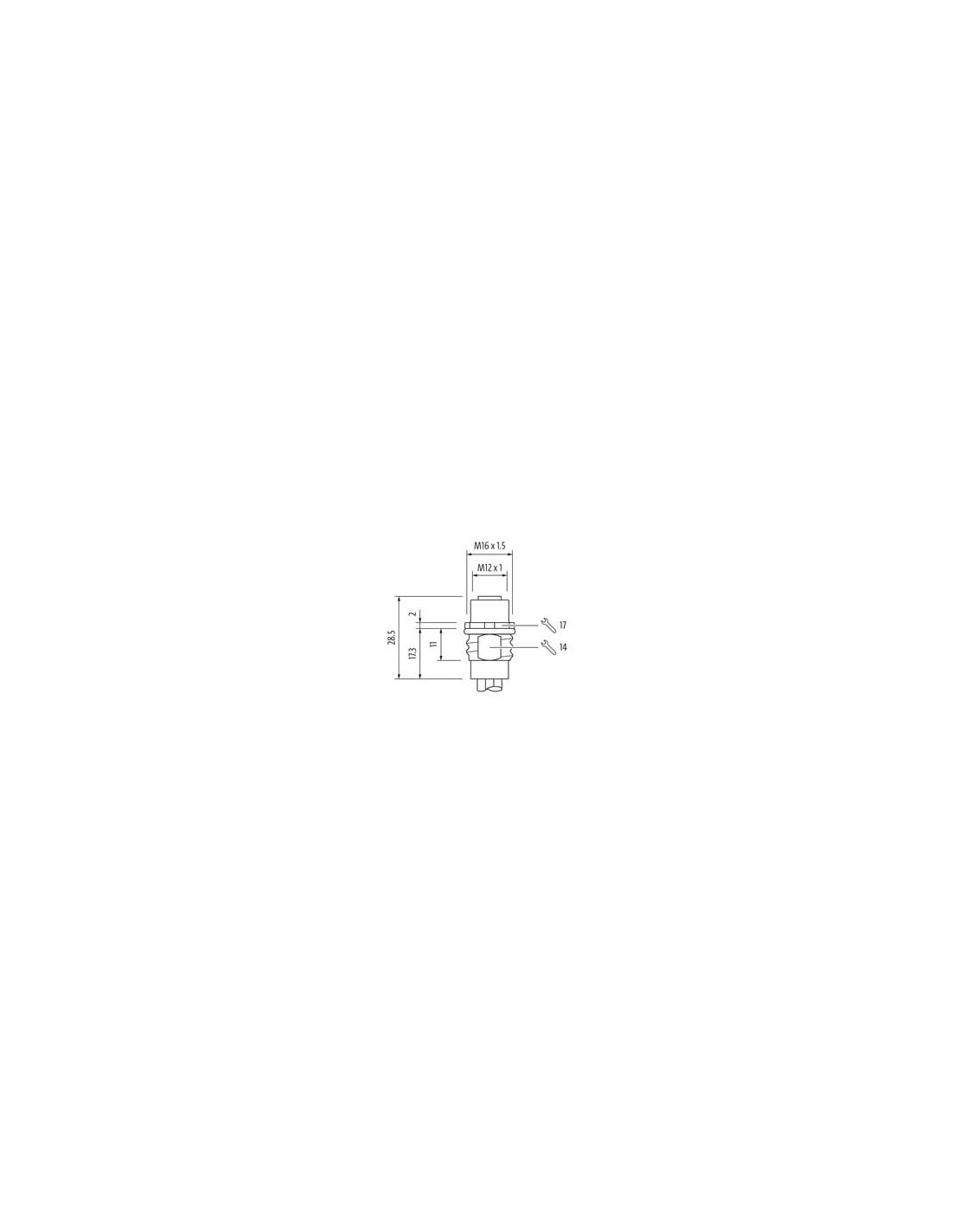

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 980 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Złącze panelowe M12 Power L-kod żeńskie PUR 5x1,5 1m – Profesjonalne rozwiązanie zasilania

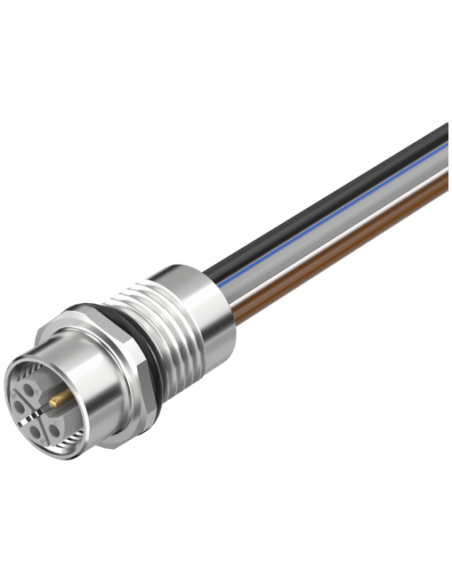

Złącze panelowe M12 Power L-kod żeńskie PUR 5x1,5 o długości 1 metra (kod produktu: 7000-P4291-9800100) to specjalistyczny komponent, wykorzystywany do bezpiecznego i efektywnego zasilania maszyn oraz urządzeń przemysłowych. To rozwiązanie znajduje zastosowanie wszędzie tam, gdzie niezbędna jest wysoka niezawodność, odporność na czynniki zewnętrzne oraz stabilność połączenia elektrycznego.
Kluczowe cechy złącza panelowego M12 Power L-kod
- Gniazdo panelowe M12 z kołnierzem oraz pięcioma pinami
- Kodowanie L – dedykowane do aplikacji zasilających
- Solidna konstrukcja – korpus i blokada wykonane z mosiądzu pokrytego niklem, uszczelnienie FKM, zapewniająca wysoką odporność na korozję oraz uszkodzenia mechaniczne
- Kabel PUR 5x1,5 mm² – podwyższona odporność na oleje, chemikalia oraz czynniki mechaniczne, przewidziany do pracy w wymagających warunkach przemysłowych
- Stopień ochrony IP65/IP67 oraz NEMA 3/4/6P – zapewnia pełną szczelność przed pyłem i wodą przy prawidłowym montażu
- Zakres temperatur pracy: -25°C do 85°C dla złącza, -40°C do 90°C (stała instalacja) dla kabla
- Napięcie robocze do 63 V DC, prąd do 12A na styk
- Przewody oznaczone kolorami: brązowy, biały, niebieski, czarny, szary – ułatwiają identyfikację oraz poprawiają bezpieczeństwo instalacji
Zastosowanie złącza panelowego M12 Power L-kod żeńskiego
Złącze znajduje szerokie zastosowanie przede wszystkim w automatyce przemysłowej, systemach zasilania maszyn i urządzeń, robotyce, liniach produkcyjnych oraz w rozdzielnicach zasilających. Idealnie nadaje się do łączenia modułów napędowych, rozdzielni mocy, silników elektrycznych, a także innych komponentów wymagających bezpiecznego doprowadzenia zasilania.
- Przemysł spożywczy, farmaceutyczny – dzięki odporności na substancje chemiczne
- Inżynieria maszynowa – łatwy montaż i połączenie w szafach sterowniczych
- Systemy transportu i logistyki
- Aplikacje outdoorowe – dzięki wysokiemu stopniowi ochrony IP/NEMA
Dlaczego warto wybrać złącze panelowe M12 Power L-kod?
Wytrzymałość mechaniczna, odporność na drgania oraz wysoki poziom ochrony IP65/IP67 sprawiają, że złącze M12 Power L-kod spełnia wymagania nawet najbardziej wymagających środowisk przemysłowych. Konstrukcja umożliwiająca szybki i pewny montaż ogranicza czas przestoju urządzeń podczas serwisu lub wymiany komponentów. Uniwersalne kodowanie oraz standardowa budowa ułatwiają integrację w istniejących systemach automatyki przemysłowej.
Typowe zastosowania i korzyści
- Bezpieczne zasilanie urządzeń na liniach produkcyjnych
- Wytrzymałość na oleje i chemikalia – kabel wykonany z materiału PUR umożliwia stosowanie w obszarach o podwyższonym ryzyku zanieczyszczenia
- Wiarygodność połączenia elektrycznego nawet w warunkach narażonych na wibracje oraz w ruchu
- Standaryzowane wyprowadzenia oraz wyraźne oznaczenia pinów ułatwiają projektowanie i konfigurację systemów
Podsumowanie – złącze panelowe M12 Power do wymagających aplikacji
Złącze panelowe M12 Power L-kod żeńskie PUR 5x1,5 1m to komponent zaprojektowany dla użytkowników wymagających niezawodności, trwałości oraz bezpieczeństwa instalacji zasilających. Uniwersalne zastosowanie oraz wysokie parametry techniczne czynią je doskonałym wyborem w zaawansowanych aplikacjach przemysłowych, szczególnie tam, gdzie liczy się odporność na czynniki zewnętrzne oraz prostota montażu.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
