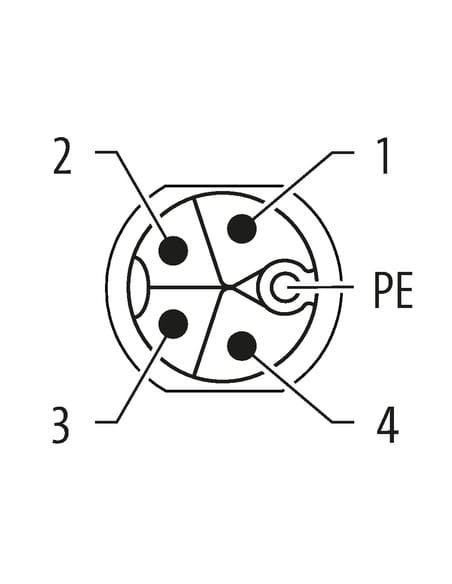

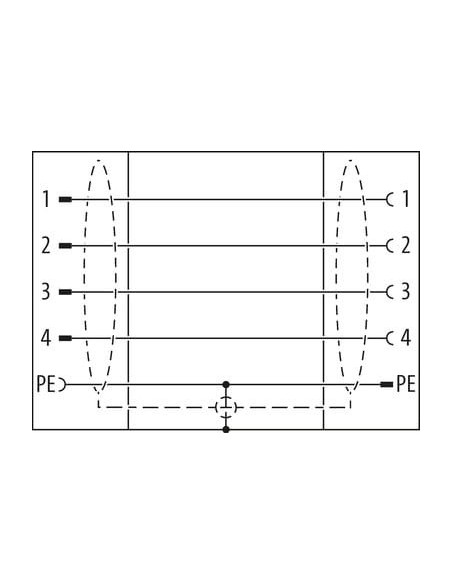

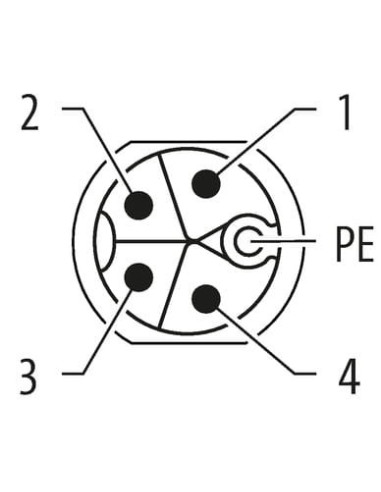

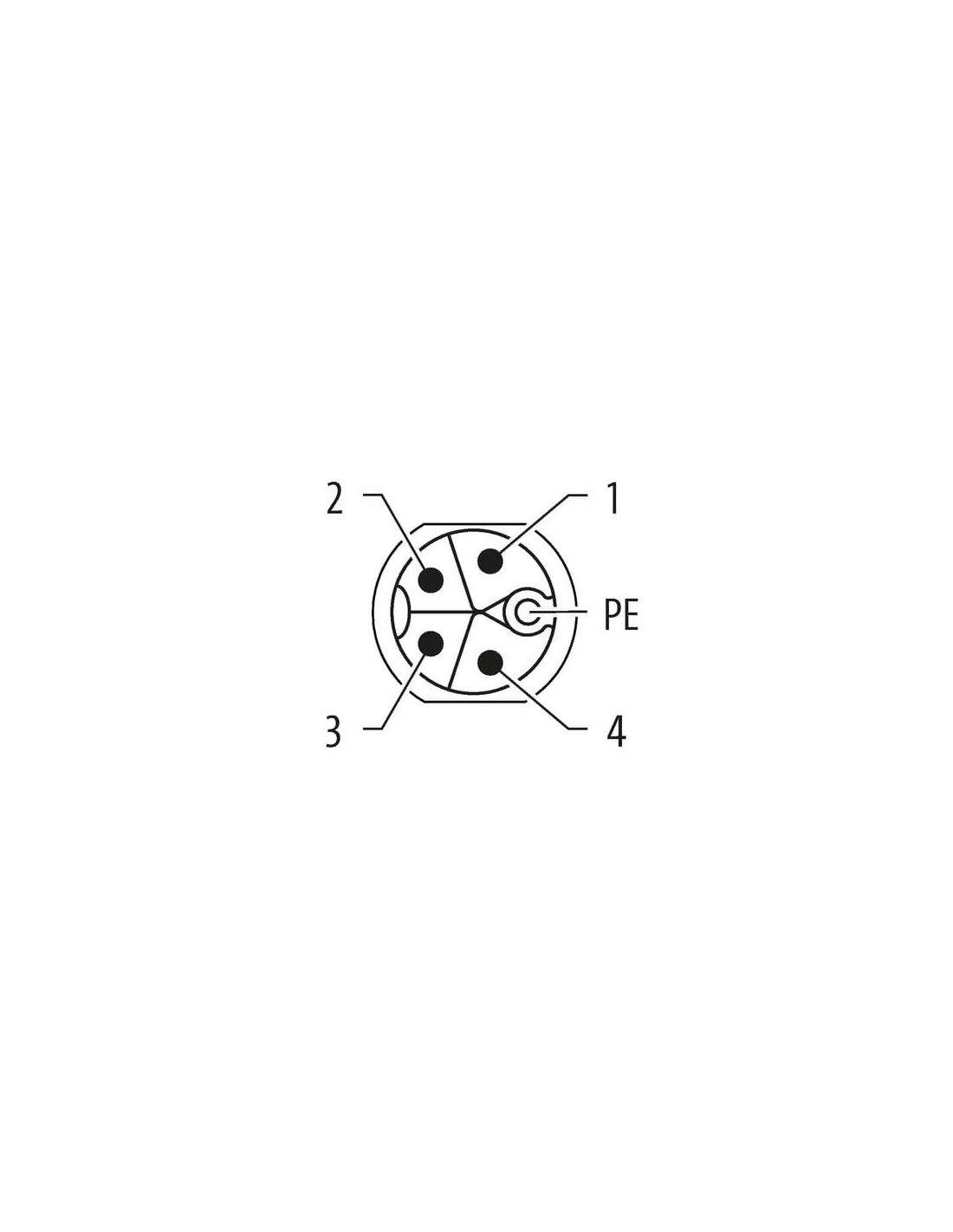

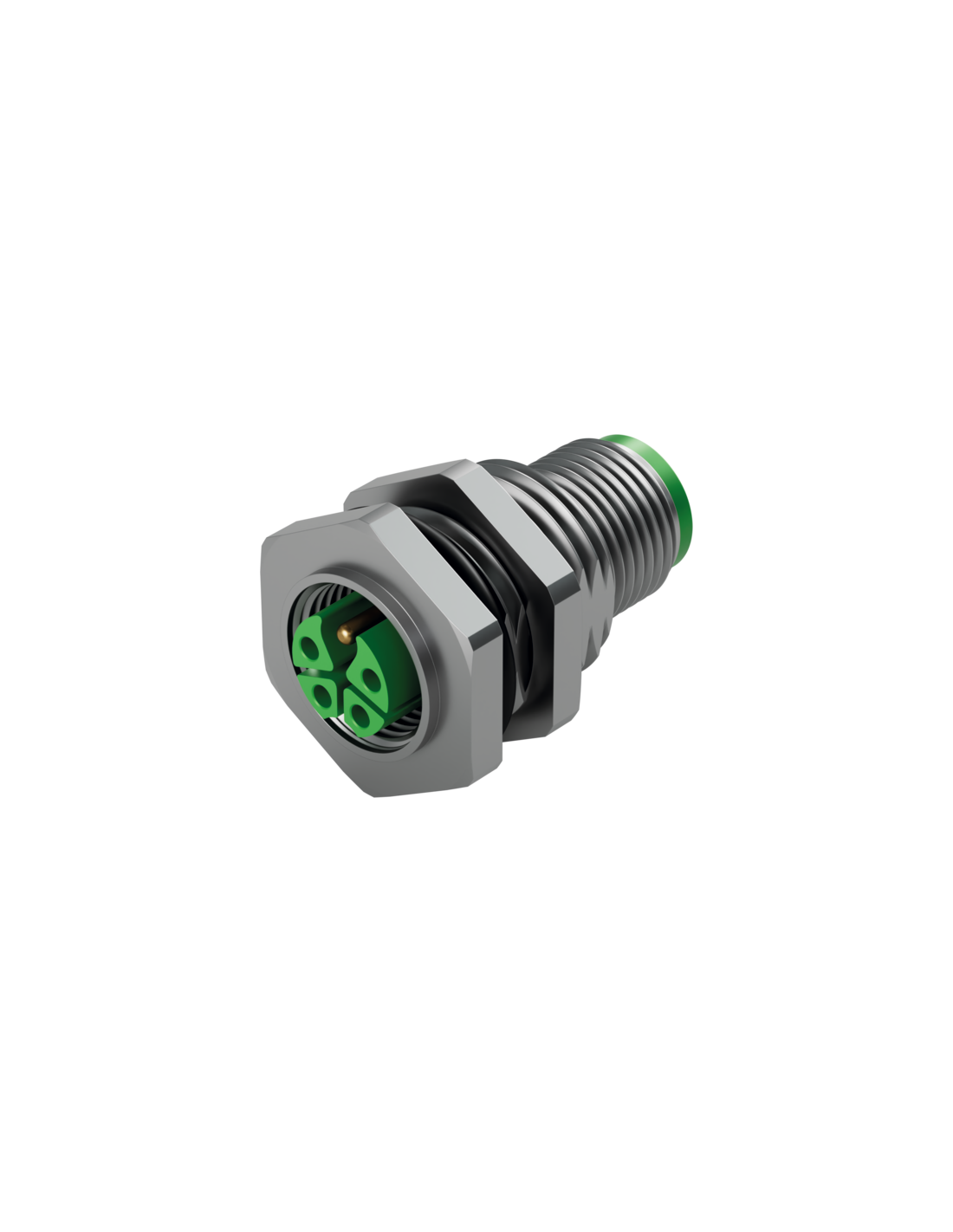

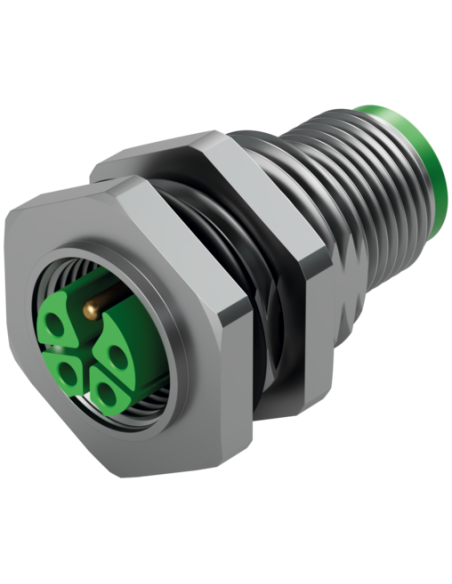

M12 POWER PANEL FEED THROUGH 5-pole K-CODED

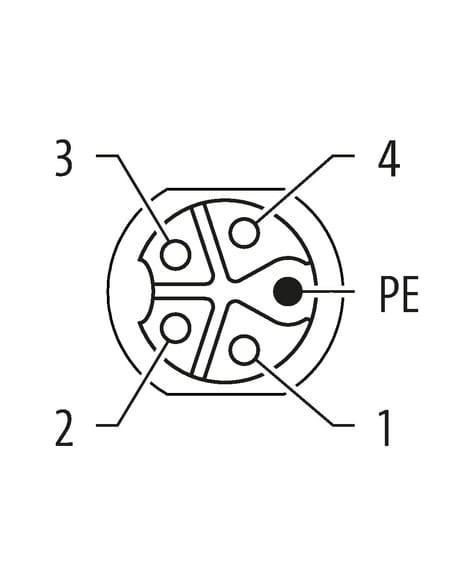

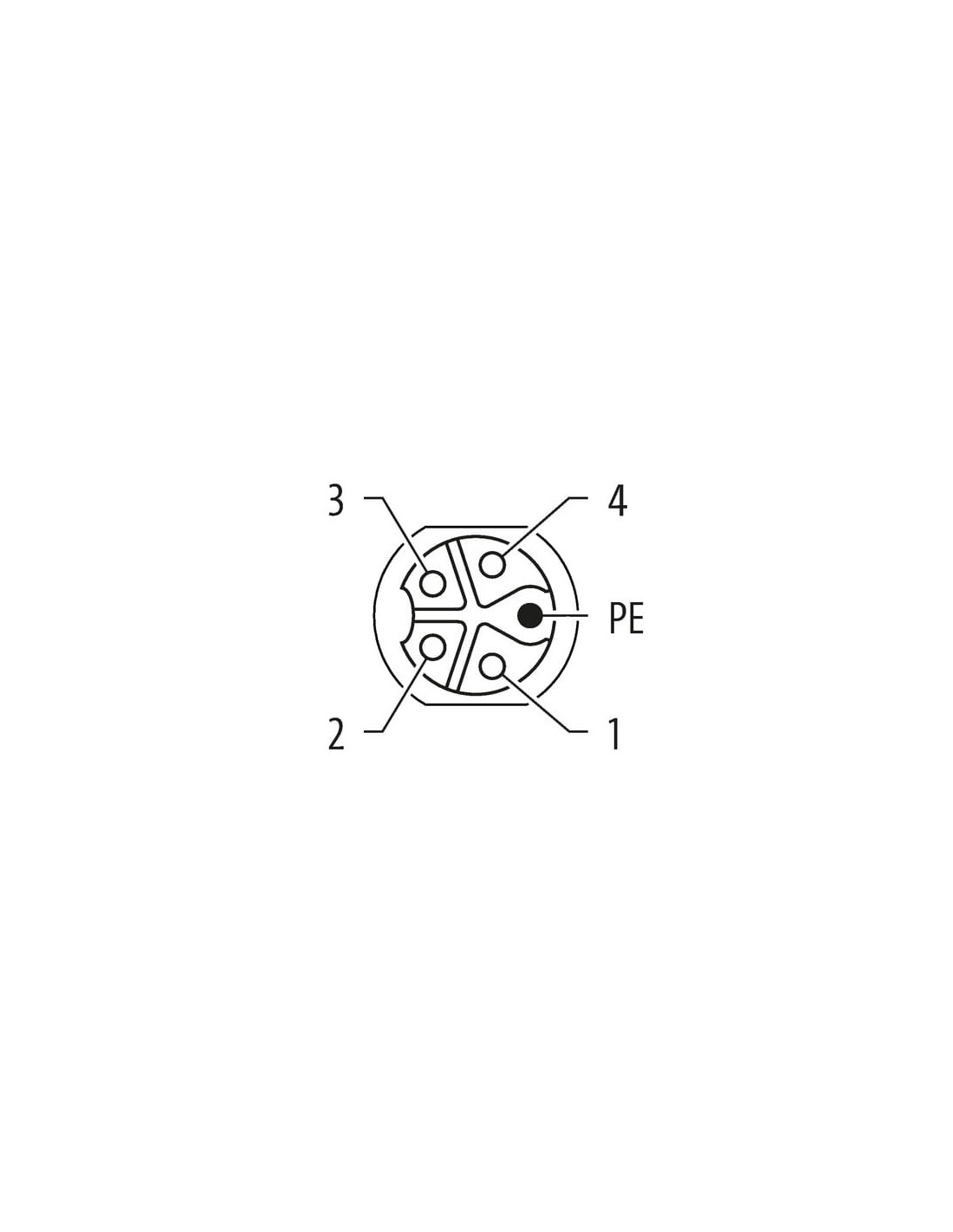

Męski - żeński
Montaż na przednim panelu
Fastening nut included in the delivery
Dobra odporność na chemikalia i oleje
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Bezołowiowe, bez wyjątku (CE - RoHS)
Nakrętka złączkowa
(M16 × 1.5 mm)
| Family construction form | M12P |

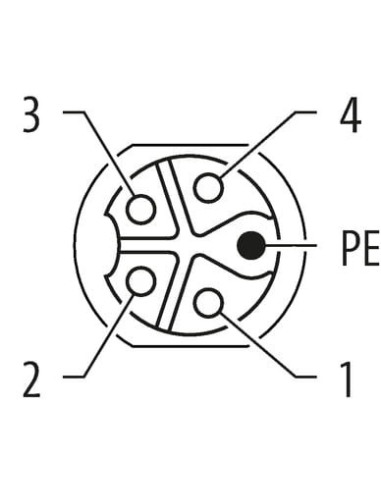

| Kodowanie | K |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Family construction form | M12P |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |

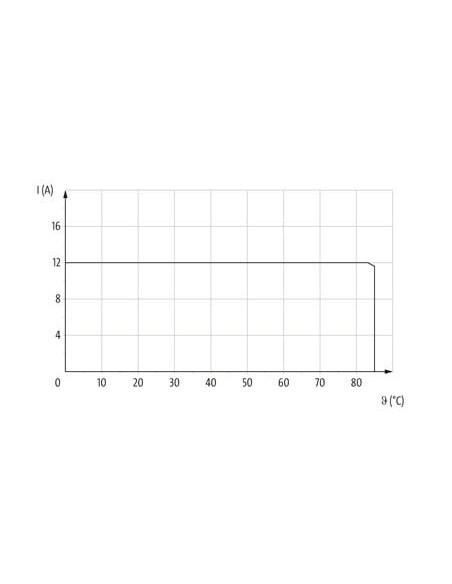

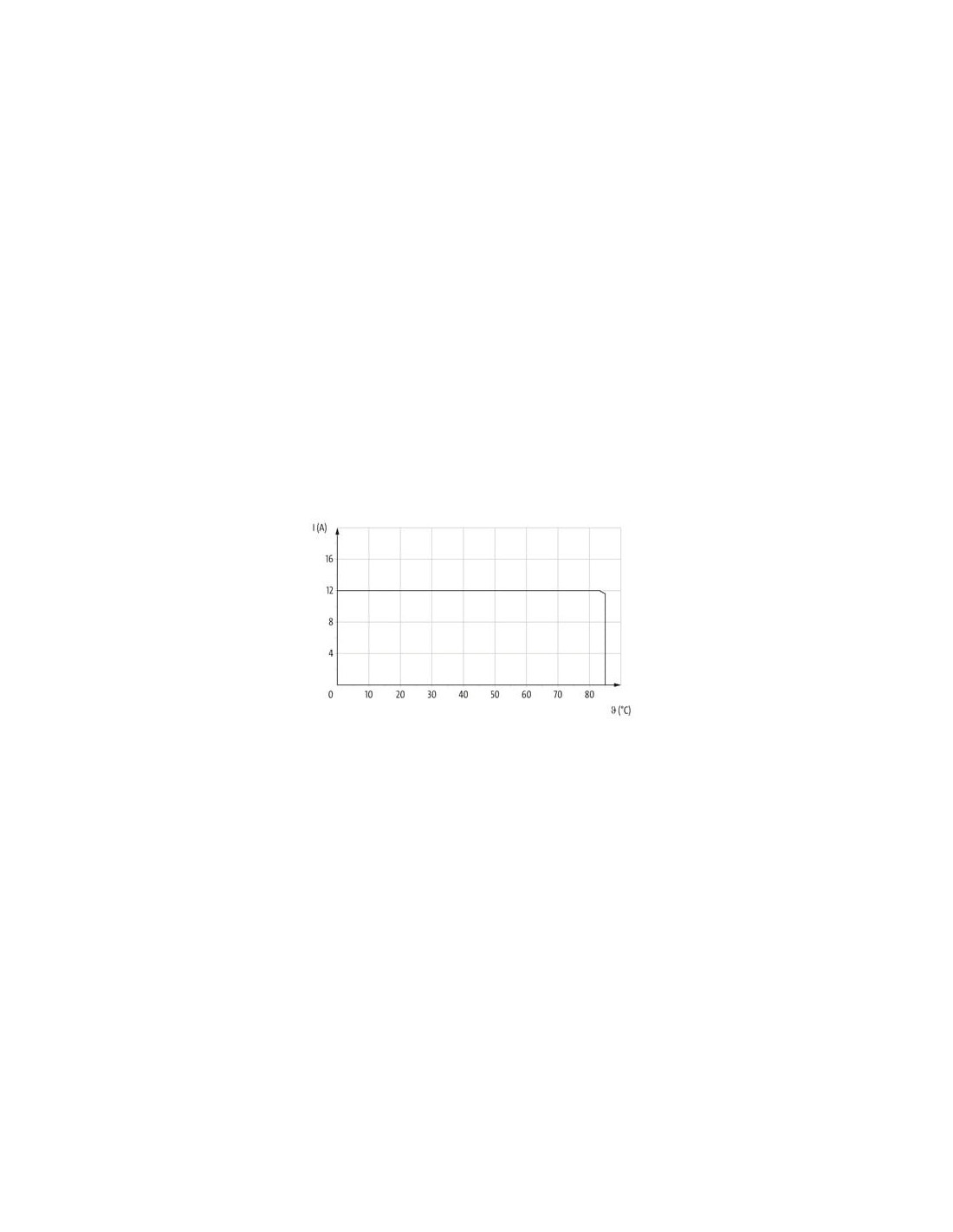

| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

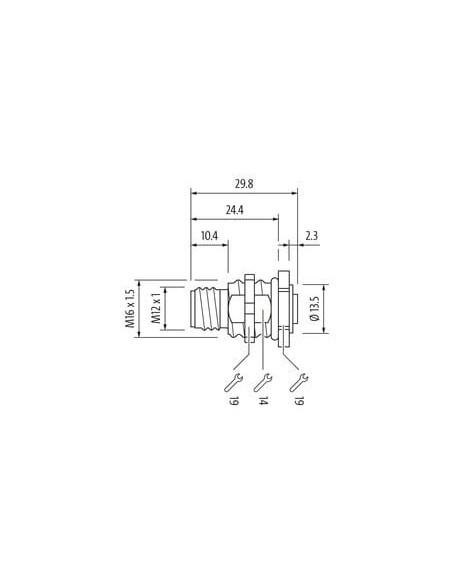

| Gwint montażowy | M16 x 1.5 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
PANEL ZASILAJĄCY M12 PRZELOTOWY 5-BIEGUNOWY K-KODOWANY 7000-P3911-0000000 – złącze do wymagających aplikacji
Panel zasilający M12 przelotowy 5-biegunowy K-kodowany to zaawansowany element przeznaczony do przesyłu mocy w aplikacjach przemysłowych. Produkt charakteryzuje się solidnym wykonaniem, wysokim poziomem ochrony oraz odpornością na czynniki zewnętrzne, co czyni go idealnym wyborem do zastosowań w automatyce oraz maszynach przemysłowych, gdzie niezawodność i bezpieczeństwo połączeń mają kluczowe znaczenie.
Zastosowania i zalety panelu zasilającego M12 K-kodowanego
Złącze M12 przelotowe 5-biegunowe K-kodowane sprawdzi się doskonale w:
- szufladach energetycznych i panelach sterowniczych,
- systemach automatyki przemysłowej,
- aplikacjach wymagających wysokiego prądu i napięcia,
- instalacjach maszyn produkcyjnych,
- szafach rozdzielczych oraz aparatach o wysokim stopniu ochrony,
- zasilaniu urządzeń mobilnych i stacjonarnych w trudnych warunkach środowiskowych.
Wysoki stopień ochrony IP65, IP67, IP68 umożliwia stosowanie złącza nawet w środowiskach o dużej wilgotności, zapyleniu oraz narażeniu na kontakt z olejami i chemikaliami.
Najważniejsze cechy techniczne – gwarancja niezawodności
- Maksymalne napięcie robocze AC: 600 V
- Maksymalny prąd roboczy na styk: 12 A
- Zakres temperatur pracy: od -25 °C do +85 °C
- Ekranowanie zapewniające odporność na zakłócenia elektromagnetyczne
- Wysoka odporność mechaniczna (mosiężna obudowa z niklowaną powłoką)
- Solidny montaż na panelu czołowym
Osłona i nakrętka złączkowa gwarantują bezpieczne i stabilne połączenie oraz skuteczną ochronę przed drganiami i poluzowaniem w trakcie eksploatacji. Produkt jest całkowicie wolny od ołowiu (zgodność z CE - RoHS), co czyni go odpowiednim do nowoczesnych rozwiązań przemysłowych wymagających spełnienia restrykcyjnych norm środowiskowych.
Możliwości montażu i podłączenia panelu zasilającego M12
Gwint montażowy M16x1,5 pozwala na szybki i prosty montaż w otworze panelu. Do zestawu dołączona jest nakrętka złączkowa, umożliwiająca mocowanie bez konieczności stosowania dodatkowych elementów. Specjalne zabezpieczenia przeciwwstrząsowe podnoszą stabilność i bezpieczeństwo eksploatacji.
Dzięki szerokiemu zakresowi dopuszczalnego obciążenia prądowego oraz wysokiej klasie szczelności, panel zasilający M12 doskonale sprawdza się zarówno w środowiskach przemysłowych, jak i w aplikacjach mobilnych, gdzie liczy się trwałość i pewność połączenia.

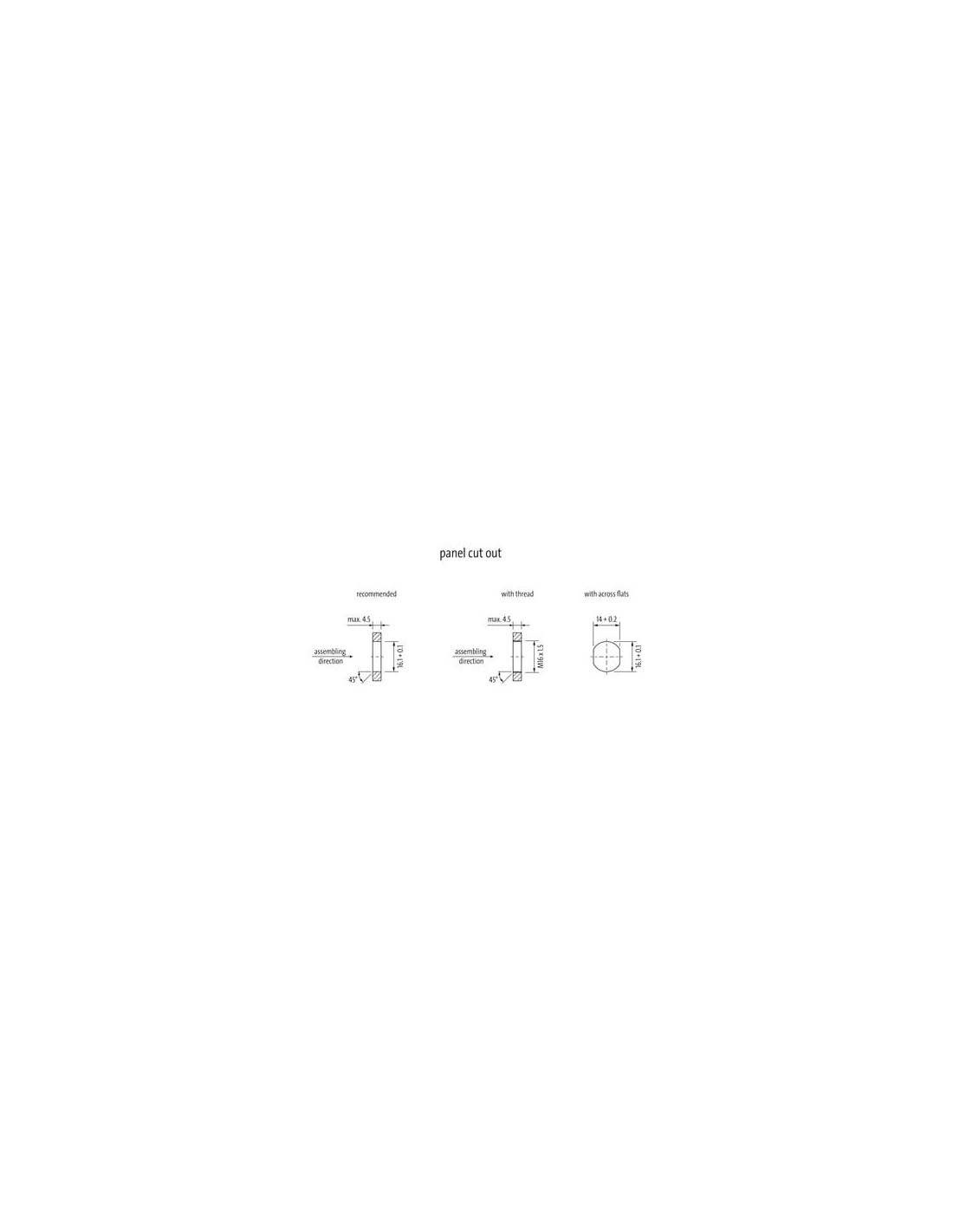

Montaż panelu zasilającego – wytyczne
- Zalecany otwór montażowy zgodnie z instrukcjami producenta
- Ochrona przed nadmiernym zginaniem oraz obciążeniami mechanicznymi
- Należy stosować odpowiednie promienie gięcia przewodów, co zapewni utrzymanie wysokiej klasy szczelności IP
Panel zasilający M12 przelotowy 5-biegunowy K-kodowany to niezawodne i solidne złącze spełniające wymagania aplikacji wymagających wysokiej mocy, odporności na czynniki zewnętrzne oraz pewności połączenia w najtrudniejszych warunkach pracy.
